八年级物理《电流及电路》广雅实验.doc

广雅实验学校八年级物理《电流和电路》测试题
班别：_______ 姓名：__________ 学号：_______ 成绩：_______
一．填空题：（每空格2分，共18分）
1．某同学用电流表测量电流时，发现电流表指针向没有刻度的一边偏转， 这 是因为 。另一位同学发现电流表指针偏转 到右边没有刻度的地方，这是因为 。
2．如图1，导线A处直径大于B处，如果通过导线A的电流为I1，通过导线B的电流为I2，则它们的大小关系是I1_____I2。（选填“<”、“>”或“＝”）
图1
3．如果在实验中，电流表接入了0～3Ａ量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。
4．如图2所示电路，若电流表A1示数为0．5A，A2示数为 0．9A，则通过Ll的电流为 A，通过L2的电流为 A。
图2

5．如图3甲所示的电路图，L1和L2是________连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数是_________；流过灯L2的电流大小是_________。
甲
A1
A2
Ｌ2
Ｌ1
乙
丙

图3

二．单项选择题：（每题3分，共30分）
1．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷，下列说法中正确的是（ ）
A．梳子得到了一些电子　　　 B．梳子失去了一些电子　　　
C．梳子失去了一些原子核　　　D．摩擦创造了电荷
2．关于电流方向，下列说法中正确的是（ ）
A．电荷运动的方向，叫做电流方向
B．金属导体中，自由电子定向移动的方向，就是电流方向
C．人们把负电荷运动的方向，规定为电流方向
D．人们把正电荷定向移动的方向，规定为电流方向

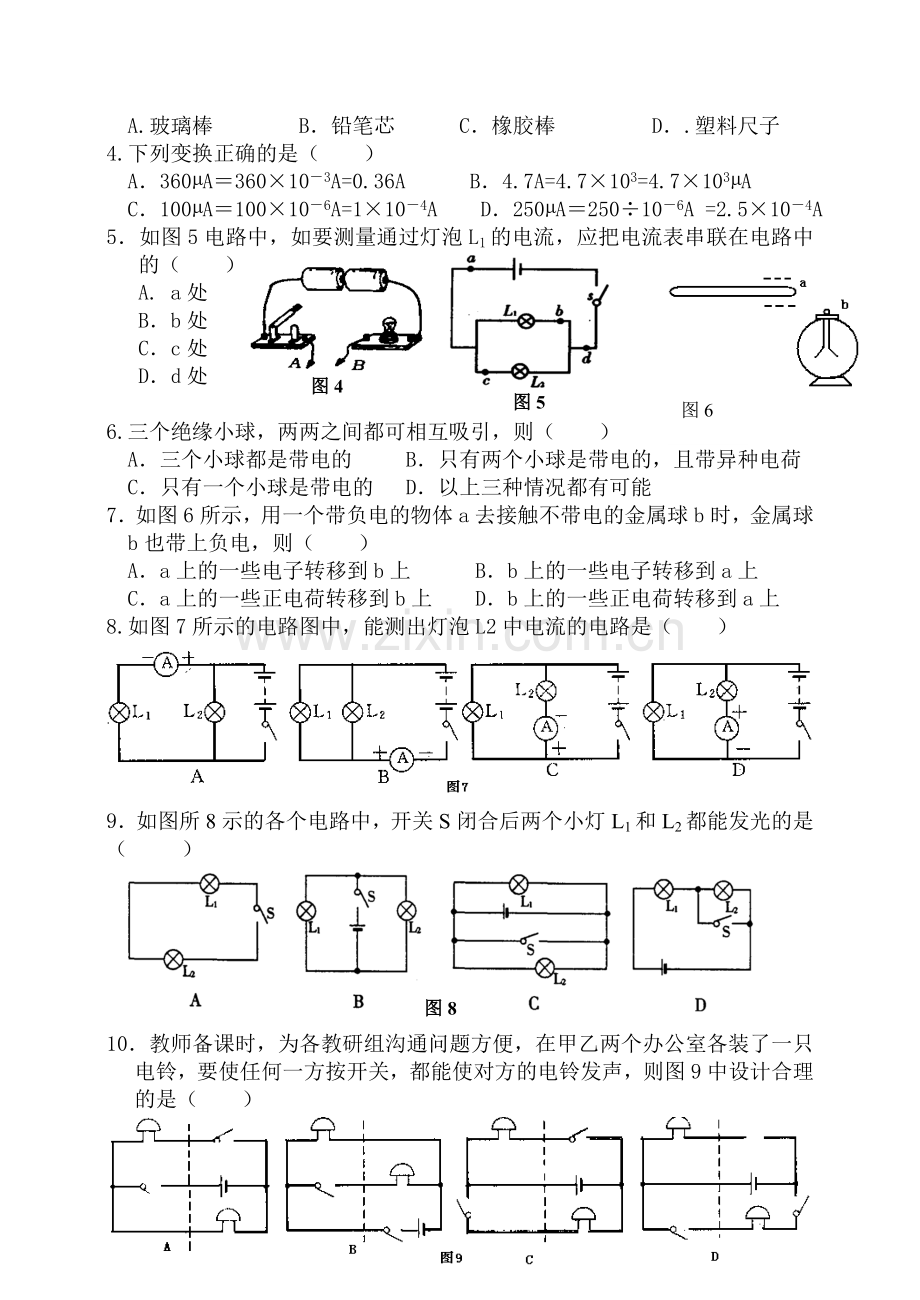

3．如图4，在A、B两个金属夹之间分别连入下列物质。闭合开关后，可以使小灯泡发光的是（ ）
A.玻璃棒 B．铅笔芯 C．橡胶棒 D．.塑料尺子
4.下列变换正确的是（ ）
A．360µA＝360×10－3A=0.36A B．4.7A=4.7×103=4.7×103µA
C．100µA＝100×10－6A=1×10－4A D．250µA＝250÷10－6A =2.5×10－4A
图4
图5
5．如图5电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（ ）
A. a处
B．b处
C．c处
D．d处
图6

6.三个绝缘小球，两两之间都可相互吸引，则（ ）
A．三个小球都是带电的 B．只有两个小球是带电的，且带异种电荷
C．只有一个小球是带电的 D．以上三种情况都有可能
7．如图6所示，用一个带负电的物体a去接触不带电的金属球b时，金属球b也带上负电，则（ ）
A．a上的一些电子转移到b上 B．b上的一些电子转移到a上
C．a上的一些正电荷转移到b上 D．b上的一些正电荷转移到a上
8.如图7所示的电路图中，能测出灯泡L2中电流的电路是（ ）

9．如图所8示的各个电路中，开关S闭合后两个小灯L1和L2都能发光的是（ ）
图8

10．教师备课时，为各教研组沟通问题方便，在甲乙两个办公室各装了一只电铃，要使任何一方按开关，都能使对方的电铃发声，则图9中设计合理的是（ ）
三．作图题：（每题6分，共12分。）
1．根据图10示实物图在右边方框内画出相应的电路图。
S1
L1
S2
L2

图10

2．图11是我们日常生活中，拿在手上的随身电风扇的模拟实物图。它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图。

图11

图12
四．实验和探究题（第1题4分，第2题8分，第3题4分，第4题6分，第5题8分，共30分）
图12
1．如图12，其中正确连接的是（ ）

2．在图13所示电路中，闭合开关后将出现________(选填“通路”、“开路”或“短路”)，要使电路中两灯串联，只要拆除导线_______；要使电路中两灯并联，只要将导线_______接到_______。
甲
乙

图14

图13

L1
L2
0.6
3
3．如图14的两个电流表的刻度盘可能你没有见
过，但只要仔细观察，你一定能读出它们的示数。
甲电流表的示数为________，乙电流表的示数为
________。
4．按要求把图15的实物元件连接起来，使小灯
图15
泡L1和L2并联，电流表测量电路的总电流，开
关控制整个电路。

5．如图16所示，两间独立病房里各装一个开关，方便病人呼叫医生。在护士室各有红灯、绿灯各一个，病人按下开关S1，L1灯亮；另一病人按下S2，L2灯亮。请用笔划线代替电线，连好电路。要求所划线不能交叉和不能超出方框。

护士房
电源
+
——
L1　　 　 L2
病房
S１
病房
S2

图16

五．问答题：（10分）
在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。小鸣同学试了一下，闭合开关时两灯泡均发光；断开开关时，两灯泡均熄灭。请你设法判断两灯泡的连接方式，是串联还是并联,并画出电路图。
答：
