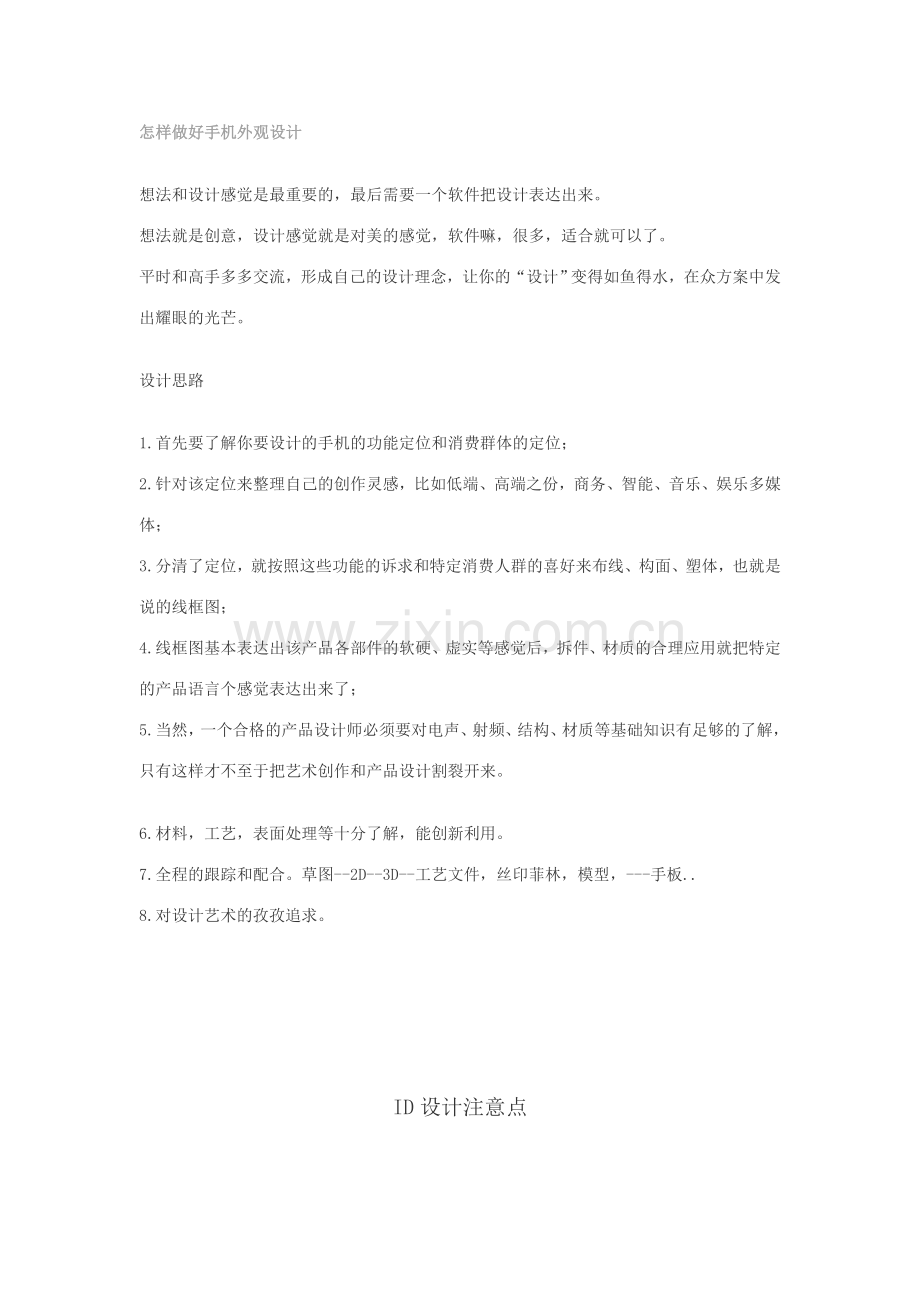

怎样做好手机外观设计
想法和设计感觉是最重要的，最后需要一个软件把设计表达出来。
想法就是创意，设计感觉就是对美的感觉，软件嘛，很多，适合就可以了。
平时和高手多多交流，形成自己的设计理念，让你的“设计”变得如鱼得水，在众方案中发出耀眼的光芒。
设计思路
1.首先要了解你要设计的手机的功能定位和消费群体的定位；
2.针对该定位来整理自己的创作灵感，比如低端、高端之份，商务、智能、音乐、娱乐多媒体；
3.分清了定位，就按照这些功能的诉求和特定消费人群的喜好来布线、构面、塑体，也就是说的线框图；
4.线框图基本表达出该产品各部件的软硬、虚实等感觉后，拆件、材质的合理应用就把特定的产品语言个感觉表达出来了；
5.当然，一个合格的产品设计师必须要对电声、射频、结构、材质等基础知识有足够的了解，只有这样才不至于把艺术创作和产品设计割裂开来。
6.材料，工艺，表面处理等十分了解，能创新利用。
7.全程的跟踪和配合。草图--2D--3D--工艺文件，丝印菲林，模型，---手板..
8.对设计艺术的孜孜追求。

ID设计注意点
为了避免ID设计外观及机构检查疏漏,列举一些ID及机构配合的建议,使ID于设计外观时更能接近实际机构完成时的外观造型,更能使机构于设计时缩短设计时间,请各位不吝提供意见,减少设计过程中修改的次数!
　　谢谢!
Pro Engineer软件
项次
机构建议
ID建议
01
使用Pro Engineer软件“Top & Down Design”设计à建构Id.prt再拆件
避免ID因客户外观要求或机构空间问题修改,导致机构必须重新建构!

02
ID重要外观Curve,例如:按键孔,LCD窗口孔,LED位置孔,Audio孔等Curve能独立绘制于某一Datum上,避免机构结构设计时产生参考曲面错误及方便设计取用,保持画面清楚!

03
ID重要分件Surface应保留于分件Part上,例如:前后盖PL分模面Surface,后盖与电池盖分件Surface

04
ID分件组立图,必须使用单一坐标系统组立(一个圆点),而且组立图与各Part坐标系统名称必须一致!

05
ID重要外观于机构设计初应该完成(设计中可与机构及电子讨论作法)例如:电池组装方式,Mic孔位置,吊带孔大小位置,Keypad按键高度,天线长度大小,Lens作法及处理方式等等!

06
使用Pro/E standard “startpart.prt”及”startassy.asm”作图(内含Datum,Coordsys,Layer,投影视图)

07
各Part文件名称命名要规范,建议如下

(需讨论~)

08
共享Data,单一数据库
(1)     建立零件Component Library
(2)     保持Server资料为最新版本
(3)     个人计算机设定相同path对应数据库
(4)     使用权限划分

09
每个人员Pro/E 使用相同Config.pro,相同工作环境

10
掀盖式(Flip)手机及贝壳机等有Hinge转轴旋转,于Part组立时应组立成可旋转检查外观及机构

结构设计考量
项次
机构建议
ID建议
01
LCD Lens与Front Housing:
èLens边缘Gap单边为0.1mm
èLens贴合面裕留0.1~0.15mm背胶厚度
è避免Lens贴合面为不规则曲面
èLens有小孔,直径不小于0.8mm
èLens平均厚度为1.2~1.5mm
èLens表面避免急遽的高低落差产生
èLens可视区避免直接目视到手机内部组件

02
Keypad与Front Housing:
è建议按键高度:按键行程+0.2mm(不含按键造形)
èRubber按键gap:单边0.2~0.25mm
è塑料按键gap:单边0.15mm
è按键重心不要偏离PCB接触Dome太远
è塑料按键需有拔模角度3度
èKeypad ”5”按键是否需加盲人触控点
èFront Housing是否需加盲人触控点

03
Antenna:
è天线直径大小:内模直径5.4mm+内模肉厚0.8mmx2+外模肉厚1.0mmx2=9.0mm(约略值)
è天线长度(外露):16~18mm
è外观考量拔模角度及分模线PL
è天线角度:与RF人员沟通

04
手机吊饰孔:
è强度考量:承载15公斤
è穿线难易度
è模具结构及拔模考量

05
Rear Housing & Front Housing:
è后盖天线处外观一定要有拔模角度
èPL面外观避免过于锐利
è要考量美工缝设计外观
èHousing平均肉厚1.5mm

06
Rear Housing & Battery Cover
èBattery Cover外观可设计略小于Rear Housing外观0.1~0.2mm,避免组装公差造成Battery Cover凸出外观

07
Housing & Data Port Cable
è注意避免因外观造形造成无法连接插拔现象

ID执行标准及心得
ID工作程序

出2D线框图时要确认导出的板子有无元器件更改 如有更改要在导出的线框图中标出，出现了非常规部件要及时通知ID

开始ID设计之前要了解客户要求并认真阅读设计说明 对整机的尺寸有一个把握，跟结构总监确认喇叭摄像头及按键dom点的位置可否移动,屏幕真假TP有无触模图标。

设计时注意几点:
1.天线的位置不能覆盖金属或电镀。
2.螺丝孔周边4mm不要有按键
3.SPEAKER孔径 直径1.0mm间距1.2 mm大于出声面积1/7
4.不要在靠近转轴处做IML
5.所有按键最小宽度1.5mm
6.按键尽可能做到触点正中，至少要覆盖住触点2/3
7.弧面不做CD纹
8.CAMERA镜片做大 比透光区大出1.5以上，留足够粘胶位
9.电池盖分型线要注意方便拔SIM卡和电池
10.假TP镜片必须盖住整个屏
11.螺丝塞直径3.5  USB宽度最小4   孔间距最小0.8   孔做到0.8以上   装饰件最细0.5  可丝印的  面积最小0.2    模具上的凹凸字符间距0.2以上

对有重要价值的大客户，或者有时间的情况，可以选择设计背景来烘托效果图氛围

打图前：
相互比对整机厚度，侧按键和usb，耳机孔，充电孔等 ，

主管要检查设计师的工艺说明和效果图(分件，电池拔出)，发现问题及时改正。
主管确定后方可打图

客户选定方案后建模之前市场要把项目名(不是板子名)确定并告知id  md 以便投模文件夹命名

文件的管理

通常情况下硬盘作如下划分：
C：系统盘
D：软件安装
E：工作盘
F：存储盘

所有的工作文件放在E盘下易辨别的文件夹名下，再以客户的名称分别建立文件夹，下再根据产品或项目建立子文件夹，文件的具体内容应在名称上反映出来，以便其他同事查找。

为了方便同事之间的文件互通，要在桌面创建临时文件夹（临)并共享，重要文件下班前从临时文件夹中拷贝出来，放到相应工作文件夹，要经常整理临时文件夹，以保持工作的效率。

每月末，整理当月文件至标有年号的文件夹中，防止因文件太多引起查找不便。

原始文件非特殊原因不允许发送给外方（如：CorelDraw、Photoshop等）

设计心得

首先要了解你要设计的手机的功能定位和消费群体的定位
针对该定位来整理自己的创作灵感，比如低端、高端之份，商务、智能、音乐、娱乐多媒体；
分清了定位，就按照这些功能的诉求和特定消费人群的喜好来布线、构面、塑体
线框图基本表达出该产品各部件的软硬、虚实等感觉后，拆件、材质的合理应用把特定的产品语言个感觉表达出来

参照N0KIA，SUMSUNG的产品设计，根据时尚流行和自己 的一些观念的需要做一定的修改，
想法和设计感觉是最重要的   最需要花时间思考的是如何把一种感觉用最合适的形式表现出来。
有时候看起来很恶心的手机卖的很好，有时候很优雅的手机卖的不怎么样。能为企业带来利润的就是好的ID。

决定一个设计作品的质量的往往是它的细节，例如字体的选择，图形的构造，颜色的差异等等。这些细微的差别 (nuance) 在体现作品整体上起着相当大的作用。无论一个设计的想法有多好，如果制作粗糙，便会失去魅力。另外，如果我们要求自己注意这些细节和它们的影响，就可能会从中发现一些新的灵感和方向
