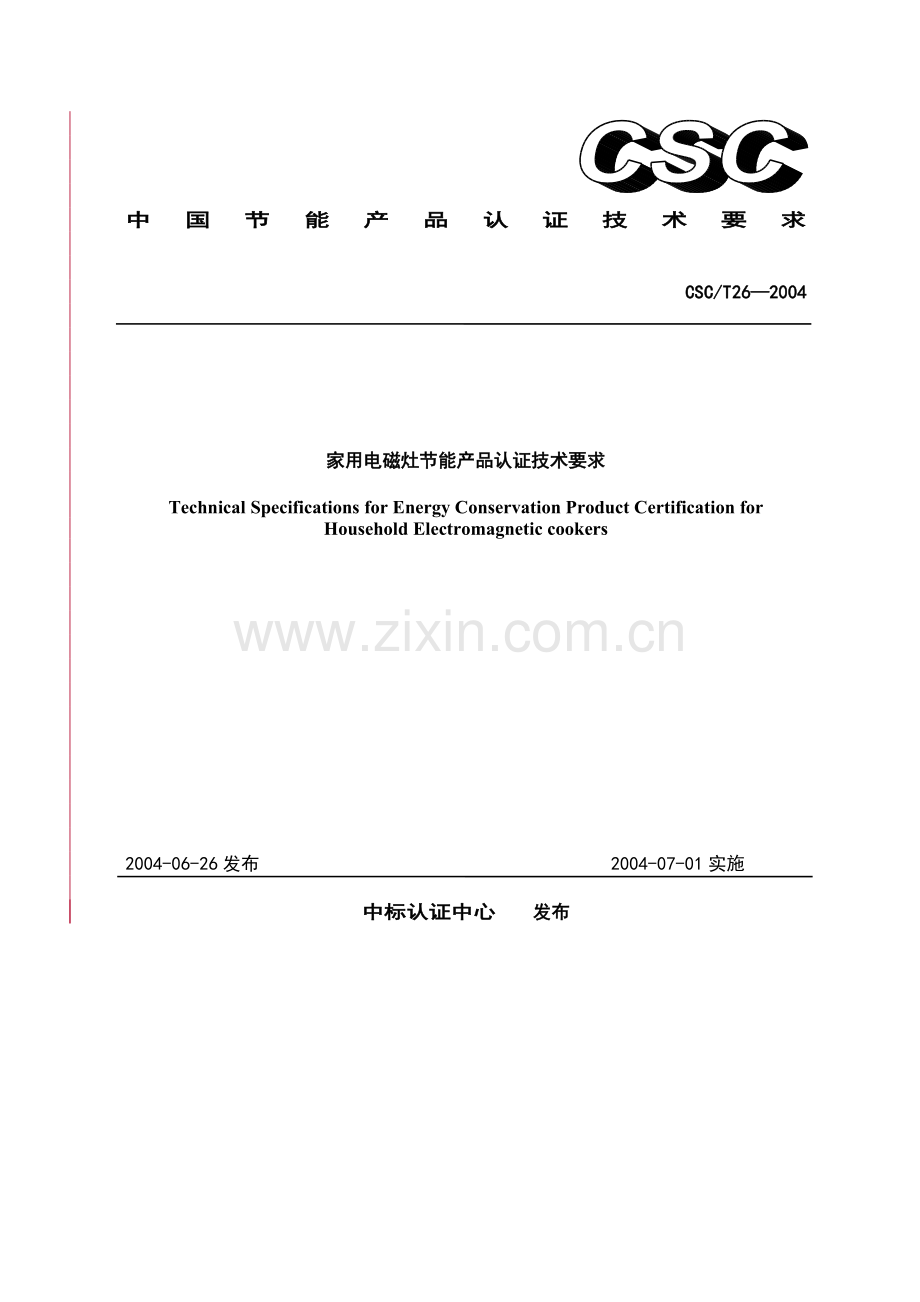

中国节能产品认证技术要求

CSC/T26—2004

家用电磁灶节能产品认证技术要求

Technical Specifications for Energy Conservation Product Certification for Household Electromagnetic cookers

2004-06-26发布 2004-07-01实施

中标认证中心 发布

碳战雇佣军
以您尊贵的品牌与名义 精准锁定节能率，狙击碳战收益
城市照明减碳项目一体化外包机构
支援呼叫：13823741008
CSC/T26-2004

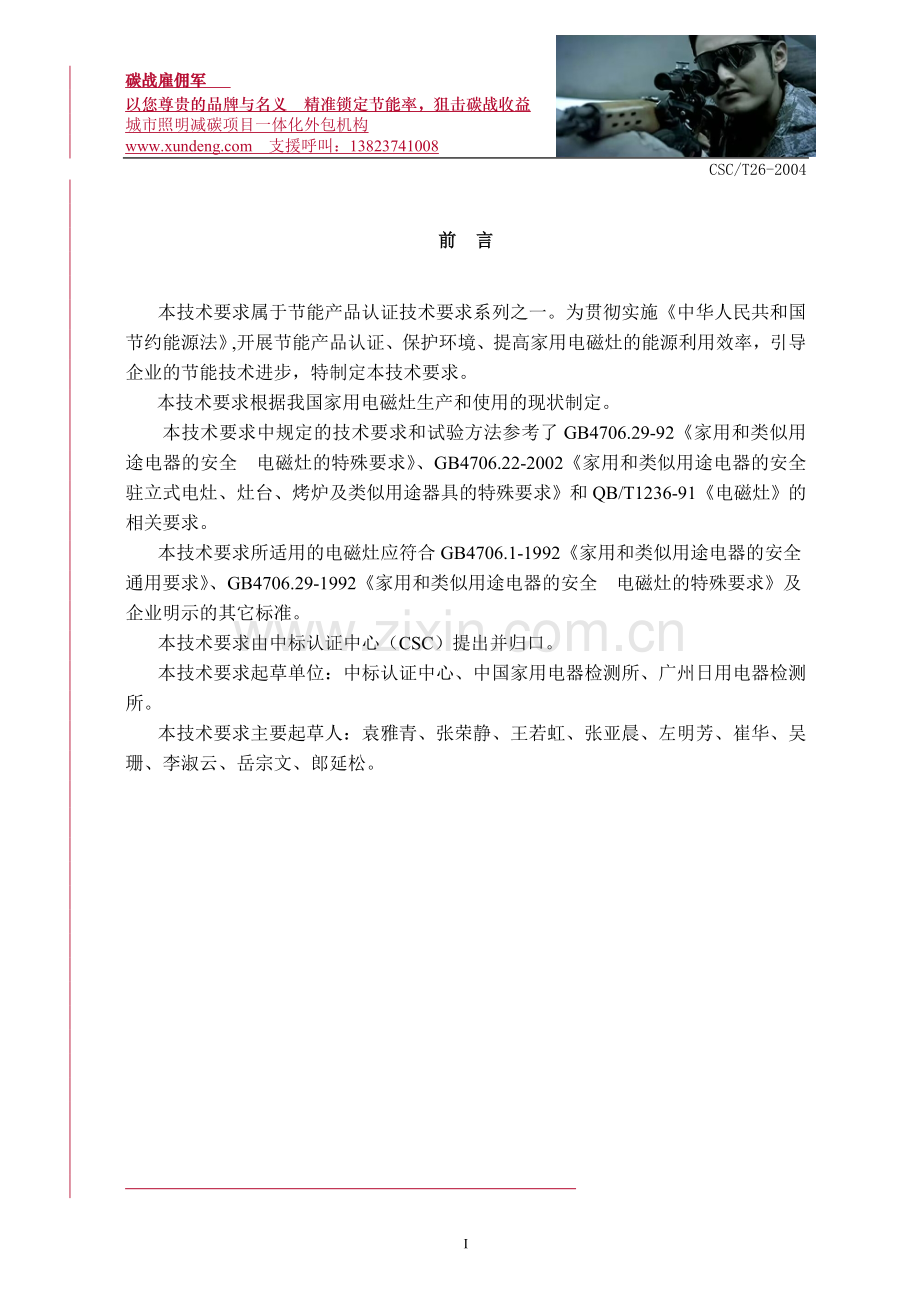

前 言

本技术要求属于节能产品认证技术要求系列之一。为贯彻实施《中华人民共和国节约能源法》,开展节能产品认证、保护环境、提高家用电磁灶的能源利用效率，引导企业的节能技术进步，特制定本技术要求。
本技术要求根据我国家用电磁灶生产和使用的现状制定。
本技术要求中规定的技术要求和试验方法参考了GB4706.29-92《家用和类似用途电器的安全 电磁灶的特殊要求》、GB4706.22-2002《家用和类似用途电器的安全 驻立式电灶、灶台、烤炉及类似用途器具的特殊要求》和QB/T1236-91《电磁灶》的相关要求。
本技术要求所适用的电磁灶应符合GB4706.1-1992《家用和类似用途电器的安全 通用要求》、GB4706.29-1992《家用和类似用途电器的安全 电磁灶的特殊要求》及企业明示的其它标准。
本技术要求由中标认证中心（CSC）提出并归口。
本技术要求起草单位：中标认证中心、中国家用电器检测所、广州日用电器检测所。
本技术要求主要起草人：袁雅青、张荣静、王若虹、张亚晨、左明芳、崔华、吴珊、李淑云、岳宗文、郎延松。

II

家用电磁灶节能产品认证技术要求

1 范围

本技术要求规定了家用电磁灶（以下简称电磁灶）节能评价技术要求、试验方法和检验规则。
本技术要求适用于单个加热单元的额定功率700-2800W电磁灶,包括一个或多个加热单元的电磁灶。
本技术要求不适用于商用电磁灶和工频电磁灶。

2 引用标准

下列文件中的条款通过本技术要求的引用而成为本技术要求的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术要求，然而，鼓励根据本技术要求达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本技术要求。
GB4706.22-2002 家用和类似用途电器的安全 驻立式电灶、灶台、烤炉及类似器具的特殊要求

3 定义

本技术要求采用下列定义。
3.1 热效率
电磁灶在本技术要求规定的工作条件及试验方法下，测得的电能转换为热能的一个评价指标。
3.2 加热单元
电磁灶台面上可放置器皿的具有完全独立烹调加热功能的部分。

4 技术要求

4.1 电磁灶输入功率偏差应≤+15% 。
4.2 电磁灶热效率应≥85%。

5 试验方法

5.1 试验的条件
5.1.1 电源电压
电磁灶应在额定电压±1%，额定频率±0.5Hz的条件下工作。如果器具规定了额定电压范围，则试验按器具使用时所在国的供电电压进行试验。
5.1.2 试验环境
相对湿度: 45%-75%；
大气压力：86kPa-106kPa；
环境温度: 20℃±5℃，且试验室内无气流及热辐射影响。
5.1.3 试验仪器、设备
电压表准确度应不低于 ±0.5%;
测量温度的仪器分辨率为0.1℃;准确度为±0.5℃；
衡器在满量程时,相对误差不超过±0.1%,最小显示（刻度）值为1g；
计时器的准确度为±2s/h；
电度表的准确度应不低于±0.5%。
试验锅：平锅采用GB4706.22-2002图102中适用的试验容器，加盖。凹锅使用企业配锅，锅的比热参数由企业提供或检验机构测试，加盖。
5.1.4 水
试验使用饮用水。
5.1.5 电磁灶的初始条件
每次试验前，电磁灶至少6h没有工作。
5.1.6 控制装置设置
试验在给定的最大输出功率下进行。
5.2 试验方法
5.2.1 输入功率偏差的试验方法
在试验锅中注入额定容积70%的水，加盖，置于电磁灶加热单元中心并接通电源。将功率调节器调至最大功率位置，保持容器中的水沸腾10min，测量此时的输入功率。
根据所测得的输入功率计算出输入功率的偏差，其值应符合4.1的要求。
5.2.2 热效率的试验方法
在试验锅中注入额定容积70％的水，水温为15℃±1℃，加盖，置于电磁灶加热单元中心，温度计从锅盖孔的软塞中放入锅内，水银部分浸入水中，但不能与锅体接触，读出温度计读数。接通电磁灶电源，将功率调节器调至最大功率位置，测量水温升75K时的耗电量，计算出热效率。
电磁灶热效率η用公式（1）计算：

η=
(c1m1+c2m2) ×75
×100%…………………………..…..(1)
3.6×106×W

式中 η—热效率，％；
c1—水的比热，J/kgK；
c2—锅的比热，J/kgK；
m1—水的质量，kg；
m2—锅和锅盖的质量，kg；
W—耗电量,kwh
电磁灶的热效率应符合4.2的要求。
