典型焊点的外观

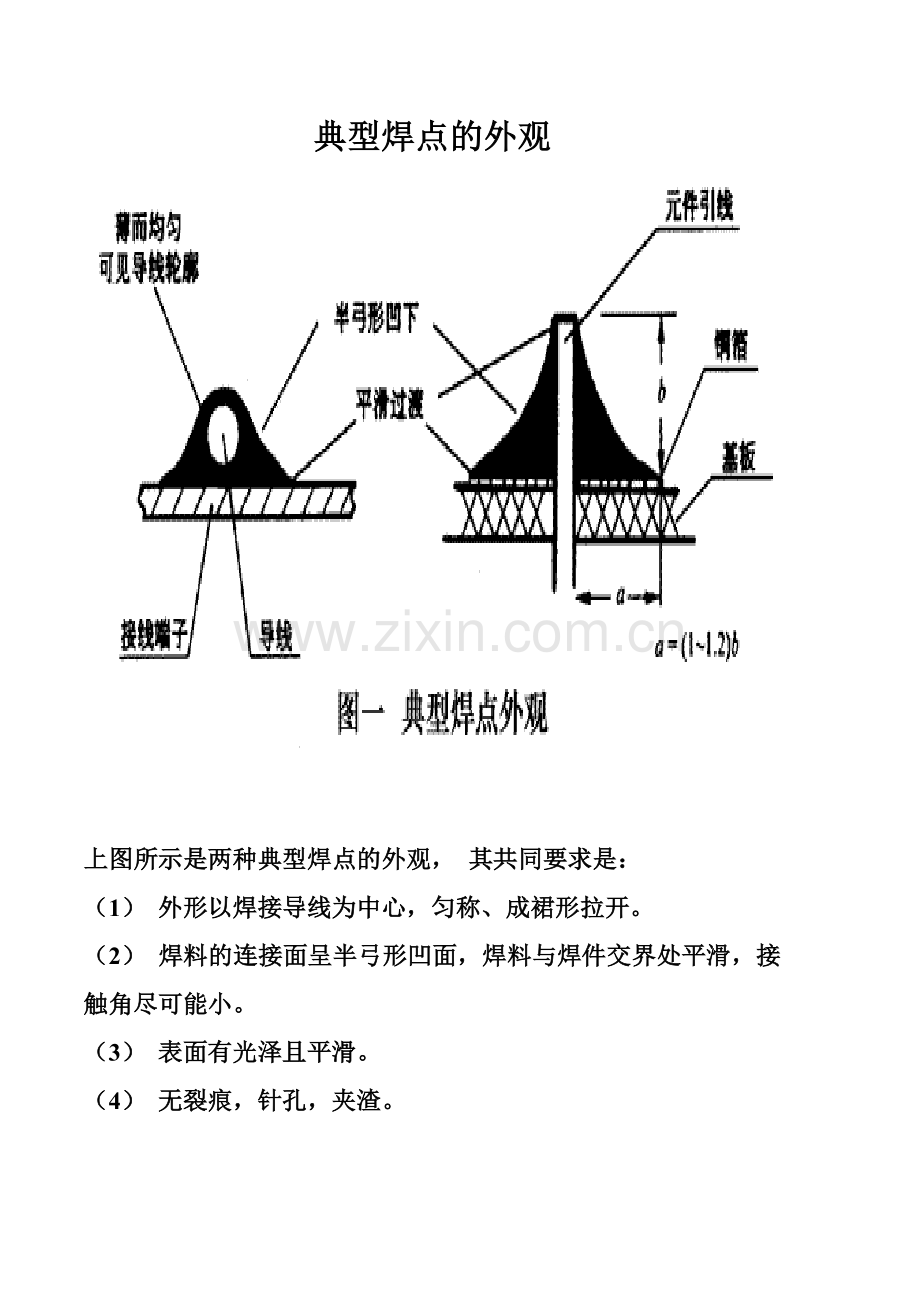

上图所示是两种典型焊点的外观， 其共同要求是：
（1） 外形以焊接导线为中心，匀称、成裙形拉开。
（2） 焊料的连接面呈半弓形凹面，焊料与焊件交界处平滑，接触角尽可能小。
（3） 表面有光泽且平滑。
（4） 无裂痕，针孔，夹渣。

常见焊点缺陷及质量分析

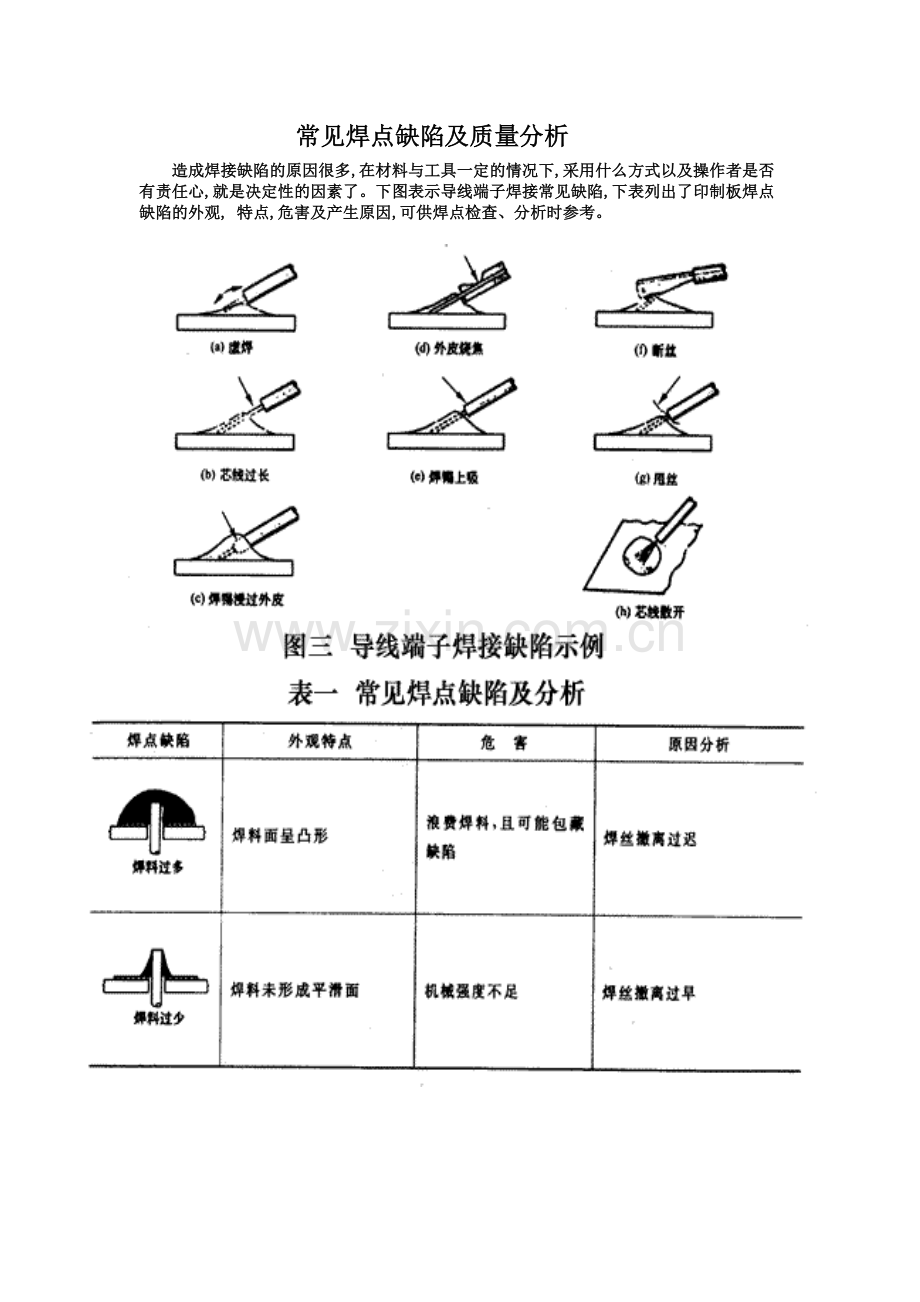

造成焊接缺陷的原因很多,在材料与工具一定的情况下,采用什么方式以及操作者是否有责任心,就是决定性的因素了。下图表示导线端子焊接常见缺陷,下表列出了印制板焊点缺陷的外观, 特点,危害及产生原因,可供焊点检查、分析时参考。
