工程名称：中大布市现代轻纺服务中心 专项安全施工组织设计

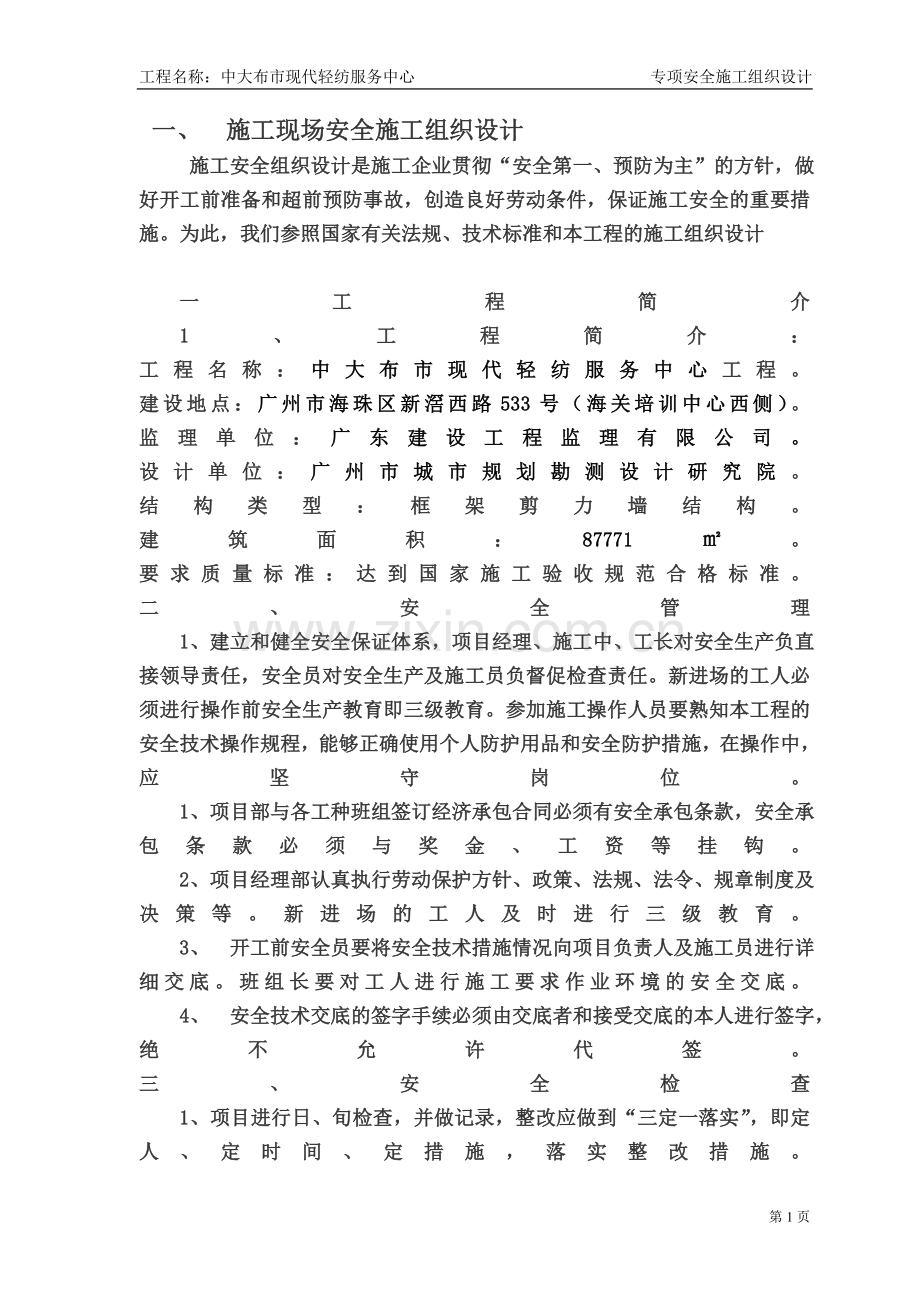

一、 施工现场安全施工组织设计
施工安全组织设计是施工企业贯彻“安全第一、预防为主”的方针，做好开工前准备和超前预防事故，创造良好劳动条件，保证施工安全的重要措施。为此，我们参照国家有关法规、技术标准和本工程的施工组织设计

一工程简介
1、工程简介：
工程名称：中大布市现代轻纺服务中心工程。
建设地点：广州市海珠区新滘西路533号（海关培训中心西侧）。
监理单位：广东建设工程监理有限公司。
设计单位：广州市城市规划勘测设计研究院。
结构类型：框架剪力墙结构。
建筑面积：87771㎡。
要求质量标准：达到国家施工验收规范合格标准。
二、安全管理
1、建立和健全安全保证体系，项目经理、施工中、工长对安全生产负直接领导责任，安全员对安全生产及施工员负督促检查责任。新进场的工人必须进行操作前安全生产教育即三级教育。参加施工操作人员要熟知本工程的安全技术操作规程，能够正确使用个人防护用品和安全防护措施，在操作中，应坚守岗位。
1、项目部与各工种班组签订经济承包合同必须有安全承包条款，安全承包条款必须与奖金、工资等挂钩。
2、项目经理部认真执行劳动保护方针、政策、法规、法令、规章制度及决策等。新进场的工人及时进行三级教育。
3、 开工前安全员要将安全技术措施情况向项目负责人及施工员进行详细交底。班组长要对工人进行施工要求作业环境的安全交底。
4、 安全技术交底的签字手续必须由交底者和接受交底的本人进行签字，绝不允许代签。
三、安全检查
1、项目进行日、旬检查，并做记录，整改应做到“三定一落实”，即定人、定时间、定措施，落实整改措施。

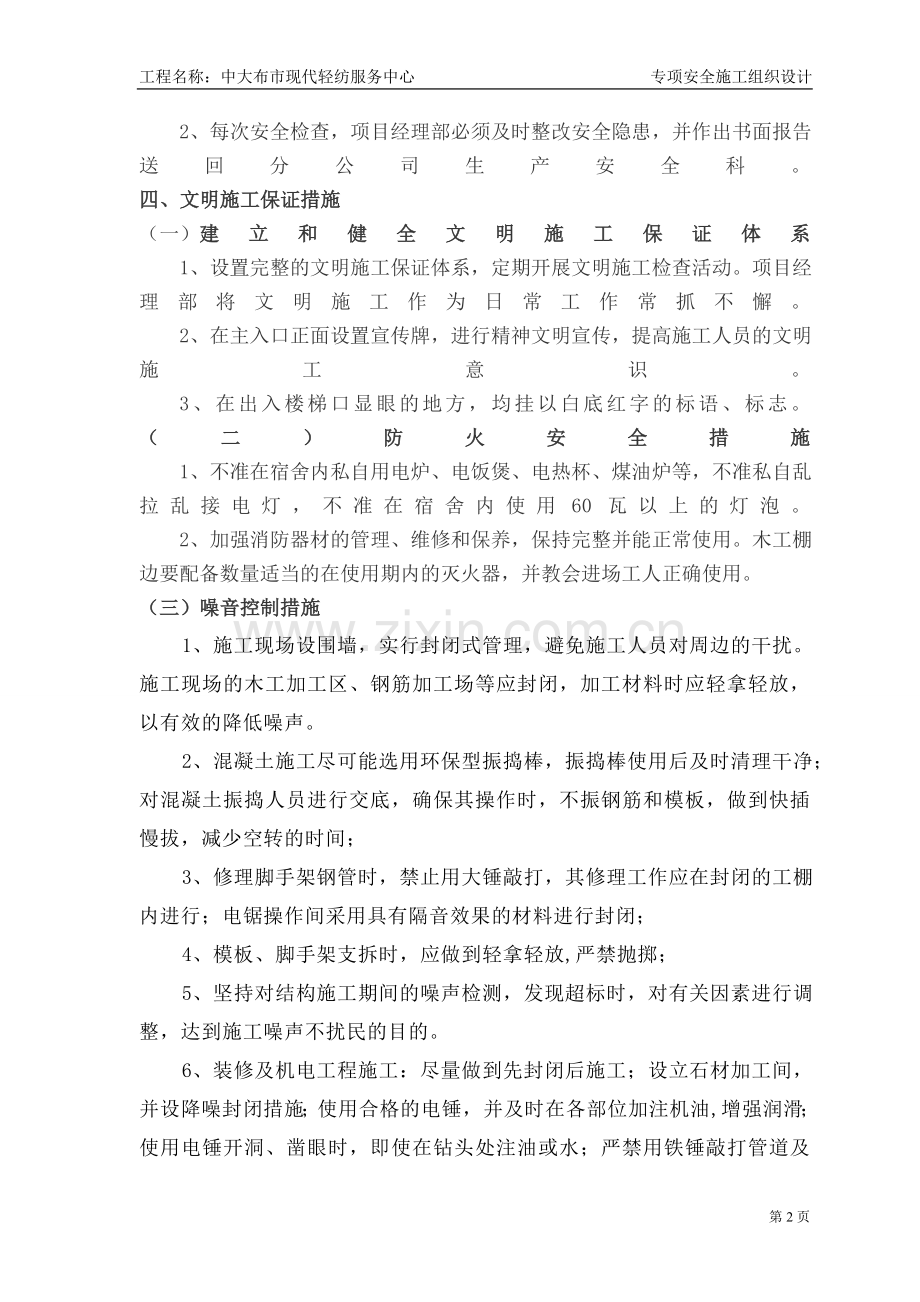

2、每次安全检查，项目经理部必须及时整改安全隐患，并作出书面报告送回分公司生产安全科。
四、文明施工保证措施
（一） 建立和健全文明施工保证体系
1、设置完整的文明施工保证体系，定期开展文明施工检查活动。项目经理部将文明施工作为日常工作常抓不懈。
2、在主入口正面设置宣传牌，进行精神文明宣传，提高施工人员的文明施工意识。
3、在出入楼梯口显眼的地方，均挂以白底红字的标语、标志。
（二）防火安全措施
1、不准在宿舍内私自用电炉、电饭煲、电热杯、煤油炉等，不准私自乱拉乱接电灯，不准在宿舍内使用60瓦以上的灯泡。
2、加强消防器材的管理、维修和保养，保持完整并能正常使用。木工棚边要配备数量适当的在使用期内的灭火器，并教会进场工人正确使用。
（三） 噪音控制措施
1、施工现场设围墙，实行封闭式管理，避免施工人员对周边的干扰。施工现场的木工加工区、钢筋加工场等应封闭，加工材料时应轻拿轻放，以有效的降低噪声。
2、混凝土施工尽可能选用环保型振捣棒，振捣棒使用后及时清理干净；对混凝土振捣人员进行交底，确保其操作时，不振钢筋和模板，做到快插慢拔，减少空转的时间；
3、修理脚手架钢管时，禁止用大锤敲打，其修理工作应在封闭的工棚内进行；电锯操作间采用具有隔音效果的材料进行封闭；
4、模板、脚手架支拆时，应做到轻拿轻放,严禁抛掷；
5、坚持对结构施工期间的噪声检测，发现超标时，对有关因素进行调整，达到施工噪声不扰民的目的。
6、装修及机电工程施工：尽量做到先封闭后施工；设立石材加工间，并设降噪封闭措施；使用合格的电锤，并及时在各部位加注机油,增强润滑；使用电锤开洞、凿眼时，即使在钻头处注油或水；严禁用铁锤敲打管道及金属工件。
7、调整施工噪声分布时间。根据环保噪声标准日夜要求的不同，合理协调安排施工分项的时间，将容易产生噪声污染的分项如混凝土施工尽量安排在白天施工，避免混凝土搅拌和振捣扰民。严格控制作业时间，晚上作业不超过22时，早晨作业不早于7时。中午12:00-14:00不得作业，因施工需要场地噪声超过标准限制或因工艺等技术原因需连续施工，必须报建设部门批准，并在环保部门备案。
（四） 保持施工场地容貌整洁措施
1、施工污水须经沉砂井处理后才能排至场外指定地点。
2、必须按当地环卫部门规定的地点倾倒建筑垃圾。
3、定期对施工现场进行环保管理检查，发现问题及时纠正。
4、场内建筑材料、周转材料和施工机械要有序放置，及时疏通排水沟，清除场地积水，防止蚊蝇孽生。
5、工程竣工后要及时恢复场地，清理建筑垃圾，以便甲方尽快进行绿化。
（五）生活设施卫生保证措施
1、工地厕所有专人清扫，且有公共浴室。
2、宿舍内生活垃圾要设置垃圾池，不准乱扔垃圾，保持宿舍整洁。
3、公司生产安全部门定期到工地做好施工现场的除四害工作。
（六）地下管线及其它地下设施的防护加固措施。
1、根据建设单位提供的施工场地、工程和地下管网路资料，结合有关实际情况精确设计施工方案，避免施工中损害有关线路。
2、施工过程中，对现场四周的架空电线、变电器、通讯设施等采取有效进行隔离或加固保护等，确保其正常使用不出现意外问题。
五、特殊工种持证上岗
1、特殊工种操作人员，如电工、机械工、焊工、架子工等人员必须经过地市级部门培训，在取得操作证后才能上岗。
2、操作证两进行年审换证，换证年审期限已满，未及时办理手续的特殊工种人员，不得上岗操作。
3、特殊工种的学徒，必须在师傅的直接指导下，才能进行操作。
六、脚手架
1、架子搭设前，向全队架子操作工作进行安全技术交底，组织大家学习上级文件规定、架子施工技术、安全操作规程、规范和评分标准，提高他们的技术素质，增强安全意识。
2、架子搭设好手，要经工长、安全员全面检查鉴定、验收合格后，并办好验收手续，才能允许使用脚手架，架子验收必须分段进行，并进行中间验收和总验收。
3、架子拆除必须有专人指挥，并将红布条系在栏杆上，用栏杆做危险区栏护，并派专人站岗，不允许进入危险区内。
4、砌筑脚手架按砌筑高度竖向分段搭设，最顶层需设护栏，护栏必须高于操作层1.2米。
5、在墙体施工前，必须对外架进行检查加固工作，经过检查合格的外架，才能进行墙体砌筑。
6、在施工过程中，架子队必须派专人定点在施工现场随时进行外架加固维修工作。
7、项目部材料员和安全员必须做好外架材料的进场验收工作，不合格的材料不允许进场。
8、脚手架使用过程中，不经项目安全员允许不得随意改动脚手架，拆除脚手架时严禁从空中向下抛物。
七、“三宝”、“四口”防护
1、进入施工现场必须正确佩戴安全帽。
2、安全网、安全带、安全帽计划由项目经部编写，材料员负责采购，安全员负责进行质量鉴定，任何个人和部门都不得跨越工作范围进行安全防护用品的采购工作。
3、安全防护用品计划必须经安全签字后，方能进行采购。
4、安全防护用品的厂家必须有生产许可证，安全防护用品必须有合格证，有国家建设部推荐书。
5、安全网按照要求搭设，佩戴安全带必须坚持高挂低用的原则。
6、“四口”防护必须按《施工现场高处作业技术规范》中的要求进行设置。
7、在施工过程中，要经常检查与维修“四口”防护。所有安全防护设施，未经安全员批准，任何人不准拆除移动，以确保安全生产。
八、施工机具
1、机具进场后，应细致检查各部位和防护装置是否齐全灵敏、可靠，然后进行启动运转，动转正常、验收合格后方可使用。
2、搅拌机、和灰机进场，安置地应平整夯实，安装完毕后交由“三机工”进行操作。
3、电焊机、小圆锯等设备零件必须齐全良好，有防护装置。
4、机械应有防雨设施，开机操作应穿绝缘鞋、截绝缘手套。
九、夏季防暑降温、防雨、防雷的安全措施
    暴风雨前后要检查工地临时设备、脚手架、临时线路，发现有倾斜、变形、下沉、漏雨、漏电等现象，应及时修理加固，有严重危险的立即排除；高层建筑脚手架应设临时避雷装置，对机电设备的电气开关要有防雨防潮设施，斜道和脚手板应有防滑措施。夏季作业应调整作息时间，从事高温工作的场所，应加强通风和降温措施。
    以上安全生产措施，各个施工人员要严格执行，按技术规则进行操作。工程项目负责人必须自觉增强安全责任意识，牢固确立“安全第一”的思想，以安全生产无事故为目标，明确各级领导管理人员及职能部门的安全生产责任，真正把安全生产作为永恒主题，始终贯穿于项目施工的全过程。

二、施工现场临时用电组织设计

根据国家建设部《施工现场临时用电安全技术规范》的要求，在建筑施工中必须做好临时用电组织设计。
施工安全临时用电组织设计是施工组织贯彻“安全第一、预防为主”的方针，做好开工前准备和超前预防事故，创造良好劳动条件，保证施工安全用电的重要措施。为此，我们参照国家有关法规，技术标准和本工程的施工用电组织设计，编写了这份临时施工用电安全组织设计。
临时用电施工部署
根据本工程施工组织设计大纲的要求和用电情况，施工临时供电系统划分为三步进行敷设。
　1、按照现场提供的电源位置，计划设置1个总配电箱。
　2、根据施工用电要求，设置总配电箱、分配箱及设备用电开关箱，分配电箱用BVV电线与总配电箱接通，分配电箱用电缆和开关箱接通。
3、接驳用电设备动力配电箱及照明配电箱，实现一机一闸一漏一箱，二级漏电保护系统，供电线路采用TN-S接零保护系统，三相五线制式接法。

（一）、用电计算书
施工现场临时用电计算书

一、临时用电的负荷及其分类
序号
名称
需要系数
P1max
额定功率
(kW)
数量
合计(kW)
1
塔吊
0.7
24
42.00
1
42.00
2
塔吊
0.7
24
42.00
1
42.00
3
塔吊
0.7
24
42.00
1
42.00
4
室外照明
(生活照明)
1.0
无
7.00
1
7.00
5
灰浆搅拌机
0.5
无
3.00
2
6.00
6
真空吸水泵
0.85
无
4.00
2
8.00
7
木工电刨
0.8
无
1.00
3
3.00
8
灰浆搅拌机
0.5
无
3.00
2
6.00
9
木工电刨
0.8
无
1.00
3
3.00
10
真空吸水泵
0.85
无
4.00
1
4.00
11
灰浆搅拌机
0.5
无
3.00
2
6.00
12
SC系列施工升降机
0.7
11
22.00
2
44.00
13
灰浆搅拌机
0.5
无
3.00
2
6.00
14
室外照明
(道路照明)
1.0
无
3.00
1
3.00
15
钢筋调直机
0.65
无
11.00
2
22.00
16
钢筋调直切断机
0.5
无
7.50
1
7.50
17
钢筋切断机
0.65
无
5.50
2
11.00
18
钢筋弯箍机
0.5
无
2.20
2
4.40
19
钢筋弯曲机
0.5
无
3.00
2
6.00
20
室外照明
(道路照明)
1.0
无
3.00
1
3.00
21
钢筋对焊机
0.6
无
25.00
3
75.00
22
室内照明
(生活用电)
0.8
无
8.00
1
8.00
23
室内照明
(生活照明)
0.8
无
12.00
1
12.00
24
真空吸水泵
0.85
无
4.00
3
12.00
25
真空吸水泵
0.85
无
4.00
6
24.00
合计
48
406.90

（二）、各干线用电设备分配表
序号
干线
分路
设备组
设备名称
数量
合计
（kW）
1
01
01

塔吊
1
42.0
2
02
01

塔吊
1
42.0
3
03
01

塔吊
1
42.0
4

01

室外照明(生活照明)
1
7.0
5
04
01
A组
灰浆搅拌机
2
6.0
6

02
A组
真空吸水泵
2
8.0
7

02
A组
木工电刨
3
3.0
8
05
01
A组
灰浆搅拌机
2
6.0
9

02
A组
木工电刨
3
3.0
10

02
A组
真空吸水泵
1
4.0
11
06
01
A组
灰浆搅拌机
2
6.0
12

01

SC系列施工升降机
2
44.0
13
07
01
A组
灰浆搅拌机
2
6.0
14

01
A组
室外照明(道路照明)
1
3.0
15
08
01

钢筋调直机
2
22.0
16

01

钢筋调直切断机
1
7.5
17

01

钢筋切断机
2
11.0
18

01
A组
钢筋弯箍机
2
4.4
19

01
A组
钢筋弯曲机
2
6.0
20

01
A组
室外照明(道路照明)
1
3.0
21
09
01

钢筋对焊机
3
75.0
22

01

室内照明(生活用电)
1
8.0
23

01

室内照明(生活照明)
1
12.0
24
10
01
A组
真空吸水泵
3
12.0
25

01
A组
真空吸水泵
6
24.0
（三）、负荷计算
1.总电力负荷计算：
按总装容量计算：ΣPe=406.90kW Kx=0.45
Pjs=KxΣP=0.45×406.90=183.11kW
Sjs1=1.25Pjs=1.25×183.11=228.89kVA
按负荷分组计算：用电不均衡系数取1.05
电动机负荷Ps=373.90kW，数量43，K1=0.45；室内照明用电Ps2=20.00kW，数量2，K3=0.70；室外照明用电Ps3=13.00kW，数量3，K4=0.70；
Sjs2=1.05×(1.38K1Ps+K3Ps2+K4Ps3)
=1.05×(1.38×0.45×373.9+0.70×20+0.70×13)=268.06kVA
比较Sjs1、Sjs2，取Sjs=Sjs2=268.06kVA
2.变压器、发电机组容量的选择
变压器SL7-500/10的额定容量Se=500kVA≥Sjs=268.06kVA,满足要求。
（四）、总干线(Z)线路电流计算、电器选用、导线面积的选择
1.总干线(Z)线路电流计算
总干线电力负荷的计算电流Ijs=1.52Sjs=1.52×268.06=407.45A
总干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×268.06+2.4×24.00=465.05A
2.总配电箱的选用
1）选择带总隔离开关+总断路器+总漏电保护器的配电箱

总干线开关额定电流计算Ih≥Ier=465.05A
总隔离开关和总断路器的额定电流630A
总干线漏电开关额定电流计算Ih≥1.3Ijs=1.3×407.45=529.69A
总漏电保护器额定电流630A，额定漏电动作电流100mA，额定漏电动作时间0.2s。
3.导线截面积的选择
1）导线截面积的选择
按发热条件导线的截面积IL1=Ijs=407.45A
穿管(4根)绝缘导线:BVV(3×185+2×95)×2＞16mm2,导线载流量IL=429.60A
2)导线校验
总干线短路保护：Ier=465.05A≤1.5IL=1.5×429.60=644.40A,满足要求。
总干线过载保护：Ier、Ih=465.05A≤1.25IL=1.25×429.60=537.00A,满足要求。
（五）、1号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择

1.电流计算
按总装容量计算：ΣPe=42.00 kW　Kx=0.70　Pjs= KxΣPe=0.70×42.00=29.40kW
Sjs=1.25Pjs=1.25×29.40=36.75kVA
分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×36.75=55.86A
分干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×36.75+2.4×24.00=113.46A
2.分配电箱的选用
1）选择总隔离开关+总断路器的分配电箱
分干线开关额定电流计算Ih≥Ier=113.46A，总隔离开关额定电流125 A
总断路器额定电流125A。
总配电箱中分路隔离开关额定电流为160A，分路断路器额定电流160A；
分干线开关额定电流应大于各分路开关额定电流，已知分路开关额定电流最大值是180A;因此分
干线开关额定电流调整到200A,总配电箱中分路开关额定电流为225A。
3.分配电箱进线的导线截面积选择
1）导线截面积的选择
按发热条件选择导线的截面积IL≥Ijs=55.86A
总配电箱中分路开关额定电流为160A
穿管(4根)绝缘导线: BVV3×95+2×50＞16mm2,导线载流量IL=146.30A
2）导线校验
1号分干线短路保护：Ier=113.46A≤1.5IL=1.5×146.30=219.45A，满足要求。
1号分干线过载保护：Ier、Ih=113.46A≤1.25IL=1.25×146.30=182.88A，满足要求。
（六）、2号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择
1.电流计算
按总装容量计算：ΣPe=42.00 kW　Kx=0.70　Pjs= KxΣPe=0.70×42.00=29.40kW
Sjs=1.25Pjs=1.25×29.40=36.75kVA
分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×36.75=55.86A
分干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×36.75+2.4×24.00=113.46A
2.分配电箱的选用
1）选择总隔离开关+总断路器的分配电箱
分干线开关额定电流计算Ih≥Ier=113.46A，总隔离开关额定电流125 A
总断路器额定电流125A。
总配电箱中分路隔离开关额定电流为160A，分路断路器额定电流160A；
分干线开关额定电流应大于各分路开关额定电流，已知分路开关额定电流最大值是180A;因此分
干线开关额定电流调整到200A,总配电箱中分路开关额定电流为225A。
3.分配电箱进线的导线截面积选择
1）导线截面积的选择
按发热条件选择导线的截面积IL≥Ijs=55.86A
总配电箱中分路开关额定电流为160A
穿管(4根)绝缘导线: BVV3×95+2×50＞16mm2,导线载流量IL=146.30A
2）导线校验
2号分干线短路保护：Ier=113.46A≤1.5IL=1.5×146.30=219.45A，满足要求。
2号分干线过载保护：Ier、Ih=113.46A≤1.25IL=1.25×146.30=182.88A，满足要求。
（七）、3号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择
1.电流计算
按总装容量计算：ΣPe=49.00 kW　Kx=0.74　Pjs= KxΣPe=0.74×49.00=36.40kW
Sjs=1.25Pjs=1.25×36.40=45.50kVA
分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×45.50=69.16A
分干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×45.50+2.4×24.00=126.76A
2.分配电箱的选用
1）选择总隔离开关+总断路器的分配电箱
分干线开关额定电流计算Ih≥Ier=126.76A，总隔离开关额定电流160 A
总断路器额定电流160A。
总配电箱中分路隔离开关额定电流为180A，分路断路器额定电流180A；
3.分配电箱进线的导线截面积选择
1）导线截面积的选择
按发热条件选择导线的截面积IL≥Ijs=69.16A
总配电箱中分路开关额定电流为180A
穿管(4根)绝缘导线: BVV3×95+2×50＞16mm2,导线载流量IL=146.30A
2）导线校验
3号分干线短路保护：Ier=126.76A≤1.5IL=1.5×146.30=219.45A，满足要求。
3号分干线过载保护：Ier、Ih=126.76A≤1.25IL=1.25×146.30=182.88A，满足要求。
（八）、4号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择
1.电流计算
按总装容量计算：ΣPe=17.00 kW　Kx=0.72　Pjs= KxΣPe=0.72×17.00=12.20kW
Sjs=1.25Pjs=1.25×12.20=15.25kVA
分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×15.25=23.18A
分干线总熔体额定电流计算Ier≥1.52Sjs=1.52×15.25=23.18A
2.分配电箱的选用
1）选择总隔离开关+总断路器的分配电箱
分干线开关额定电流计算Ih≥Ier=23.18A，总隔离开关额定电流32 A
总断路器额定电流32A。
总配电箱中分路隔离开关额定电流为40A，分路断路器额定电流40A；
分干线开关额定电流应大于各分路开关额定电流，已知分路开关额定电流最大值是63A;因此分
干线开关额定电流调整到80A,总配电箱中分路开关额定电流为100A。
3.分配电箱进线的导线截面积选择
1）导线截面积的选择
按发热条件选择导线的截面积IL≥Ijs=23.18A
总配电箱中分路开关额定电流为40A
穿管(4根)绝缘导线: BVV3×25,导线载流量IL=59.60A
2）导线校验
4号分干线短路保护：Ier=23.18A≤1.5IL=1.5×59.60=89.40A，满足要求。
4号分干线过载保护：Ier、Ih=23.18A≤1.25IL=1.25×59.60=74.50A，满足要求。
（九）、5号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择
1.电流计算
按总装容量计算：ΣPe=13.00 kW　Kx=0.68　Pjs= KxΣPe=0.68×13.00=8.80kW
Sjs=1.25Pjs=1.25×8.80=11.00kVA
分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×11.00=16.72A
分干线总熔体额定电流计算Ier≥1.52Sjs=1.52×11.00=16.72A
2.分配电箱的选用
1）选择总隔离开关+总断路器的分配电箱
分干线开关额定电流计算Ih≥Ier=16.72A，总隔离开关额定电流20 A
总断路器额定电流20A。
总配电箱中分路隔离开关额定电流为32A，分路断路器额定电流32A；
分干线开关额定电流应大于各分路开关额定电流，已知分路开关额定电流最大值是40A;因此分
干线开关额定电流调整到50A,总配电箱中分路开关额定电流为63A。
3.分配电箱进线的导线截面积选择
1）导线截面积的选择
按发热条件选择导线的截面积IL≥Ijs=16.72A
总配电箱中分路开关额定电流为32A
穿管(4根)绝缘导线: BVV3×4,导线载流量IL=18.40A
同时分干线导线应大于各分路导线，已知分路导线是BVV3×25；
因此分干线导线截面调整到BVV3×25。
2）导线校验
5号分干线短路保护：Ier=16.72A≤1.5IL=1.5×18.40=27.60A，满足要求。
5号分干线过载保护：Ier、Ih=16.72A≤1.25IL=1.25×18.40=23.00A，满足要求。
（十）、6号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择
1.电流计算
按总装容量计算：ΣPe=50.00 kW　Kx=0.68　Pjs= KxΣPe=0.68×50.00=33.80kW
Sjs=1.25Pjs=1.25×33.80=42.25kVA
分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×42.25=64.22A
分干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×42.25+2.4×11.00=90.62A
2.分配电箱的选用
1）选择总隔离开关+总断路器的分配电箱
分干线开关额定电流计算Ih≥Ier=90.62A，总隔离开关额定电流100 A
总断路器额定电流100A。
总配电箱中分路隔离开关额定电流为125A，分路断路器额定电流125A；
分干线开关额定电流应大于各分路开关额定电流，已知分路开关额定电流最大值是160A;因此分
干线开关额定电流调整到180A,总配电箱中分路开关额定电流为200A。
3.分配电箱进线的导线截面积选择
1）导线截面积的选择
按发热条件选择导线的截面积IL≥Ijs=64.22A
总配电箱中分路开关额定电流为125A
穿管(4根)绝缘导线: BVV3×95+2×50＞16mm2,导线载流量IL=146.30A
2）导线校验
6号分干线短路保护：Ier=90.62A≤1.5IL=1.5×146.30=219.45A，满足要求。
6号分干线过载保护：Ier、Ih=90.62A≤1.25IL=1.25×146.30=182.88A，满足要求。
（十一）、7号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择
1.电流计算
按总装容量计算：ΣPe=9.00 kW　Kx=0.67　Pjs= KxΣPe=0.67×9.00=6.00kW
Sjs=1.25Pjs=1.25×6.00=7.50kVA
分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×7.50=11.40A
分干线总熔体额定电流计算Ier≥1.52Sjs=1.52×7.50=11.40A
2.分配电箱的选用
1）选择总隔离开关+总断路器的分配电箱
分干线开关额定电流计算Ih≥Ier=11.40A，总隔离开关额定电流16 A
总断路器额定电流16A。
总配电箱中分路隔离开关额定电流为20A，分路断路器额定电流20A；
分干线开关额定电流应大于各分路开关额定电流，已知分路开关额定电流最大值是40A;因此分
干线开关额定电流调整到50A,总配电箱中分路开关额定电流为63A。
3.分配电箱进线的导线截面积选择
1）导线截面积的选择
按发热条件选择导线的截面积IL≥Ijs=11.40A
总配电箱中分路开关额定电流为20A
穿管(4根)绝缘导线: BVV3×4,导线载流量IL=18.40A
同时分干线导线应大于各分路导线，已知分路导线是BVV3×25；
因此分干线导线截面调整到BVV3×25。
2）导线校验
7号分干线短路保护：Ier=11.40A≤1.5IL=1.5×18.40=27.60A，满足要求。
7号分干线过载保护：Ier、Ih=11.40A≤1.25IL=1.25×18.40=23.00A，满足要求。
（十二）、8号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择
1.电流计算
按总装容量计算：ΣPe=53.90 kW　Kx=0.62　Pjs= KxΣPe=0.62×53.90=33.40kW
Sjs=1.25Pjs=1.25×33.40=41.75kVA
分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×41.75=63.46A
分干线总熔体额定电流计算Ier≥1.52Sjs=1.52×41.75=63.46A
2.分配电箱的选用
1）选择总隔离开关+总断路器的分配电箱
分干线开关额定电流计算Ih≥Ier=63.46A，总隔离开关额定电流80 A
总断路器额定电流80A。
总配电箱中分路隔离开关额定电流为100A，分路断路器额定电流100A；
分干线开关额定电流应大于各分路开关额定电流，已知分路开关额定电流最大值是125A;因此分
干线开关额定电流调整到160A,总配电箱中分路开关额定电流为180A。
3.分配电箱进线的导线截面积选择
1）导线截面积的选择
按发热条件选择导线的截面积IL≥Ijs=63.46A
总配电箱中分路开关额定电流为100A
穿管(4根)绝缘导线: BVV3×25+2×16＞16mm2,导线载流量IL=59.60A
同时分干线导线应大于各分路导线，已知分路导线是BVV3×95+2×50；
因此分干线导线截面调整到BVV3×95+2×50。
2）导线校验
8号分干线短路保护：Ier=63.46A≤1.5IL=1.5×59.60=89.40A，满足要求。
8号分干线过载保护：Ier、Ih=63.46A≤1.25IL=1.25×59.60=74.50A，满足要求。
（十三）、9号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择
1.电流计算
按总装容量计算：ΣPe=95.00 kW　Kx=0.64　Pjs= KxΣPe=0.64×95.00=61.00kW
Sjs=1.25Pjs=1.25×61.00=76.25kVA
分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×76.25=115.90A
分干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×76.25+2.4×25.00=175.90A
2.分配电箱的选用
1）选择总隔离开关+总断路器的分配电箱
分干线开关额定电流计算Ih≥Ier=175.90A，总隔离开关额定电流180 A
总断路器额定电流180A。
总配电箱中分路隔离开关额定电流为200A，分路断路器额定电流200A；
3.分配电箱进线的导线截面积选择
1）导线截面积的选择
按发热条件选择导线的截面积IL≥Ijs=115.90A
总配电箱中分路开关额定电流为200A
穿管(4根)绝缘导线: BVV3×95+2×50＞16mm2,导线载流量IL=146.30A
2）导线校验
9号分干线短路保护：Ier=175.90A≤1.5IL=1.5×146.30=219.45A，满足要求。
9号分干线过载保护：Ier、Ih=175.90A≤1.25IL=1.25×146.30=182.88A，满足要求。
（十四）、10号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择
1.电流计算
按总装容量计算：ΣPe=36.00 kW　Kx=0.85　Pjs= KxΣPe=0.85×36.00=30.60kW
Sjs=1.25Pjs=1.25×30.60=38.25kVA
分干线电力负荷的计算电流Ijs＝1.52Sjs=1.52×38.25=58.14A
分干线总熔体额定电流计算Ier≥1.52Sjs=1.52×38.25=58.14A
2.分配电箱的选用
1）选择总隔离开关+总断路器的分配电箱
分干线开关额定电流计算Ih≥Ier=58.14A，总隔离开关额定电流63 A
总断路器额定电流63A。
总配电箱中分路隔离开关额定电流为80A，分路断路器额定电流80A；
分干线开关额定电流应大于各分路开关额定电流，已知分路开关额定电流最大值是200A;因此分
干线开关额定电流调整到225A,总配电箱中分路开关额定电流为250A。
3.分配电箱进线的导线截面积选择
1）导线截面积的选择
按发热条件选择导线的截面积IL≥Ijs=58.14A
总配电箱中分路开关额定电流为80A
穿管(4根)绝缘导线: BVV3×25,导线载流量IL=59.60A
同时分干线导线应大于各分路导线，已知分路导线是BVV3×95；
因此分干线导线截面调整到BVV3×95。
2）导线校验
10号分干线短路保护：Ier=58.14A≤1.5IL=1.5×59.60=89.40A，满足要求。
10号分干线过载保护：Ier、Ih=58.14A≤1.25IL=1.25×59.60=74.50A，满足要求。

（十五）、设备组及最大功率设备的开关箱进线线路电流计算、电器选用

1、01干线01分路设备计算
1）计算电流
IS=2εn0.5Pn/(30.5Unηcosφ)=2×0.250.5×42.00/(30.5×0.38×0.7×0.7)=130.23A
