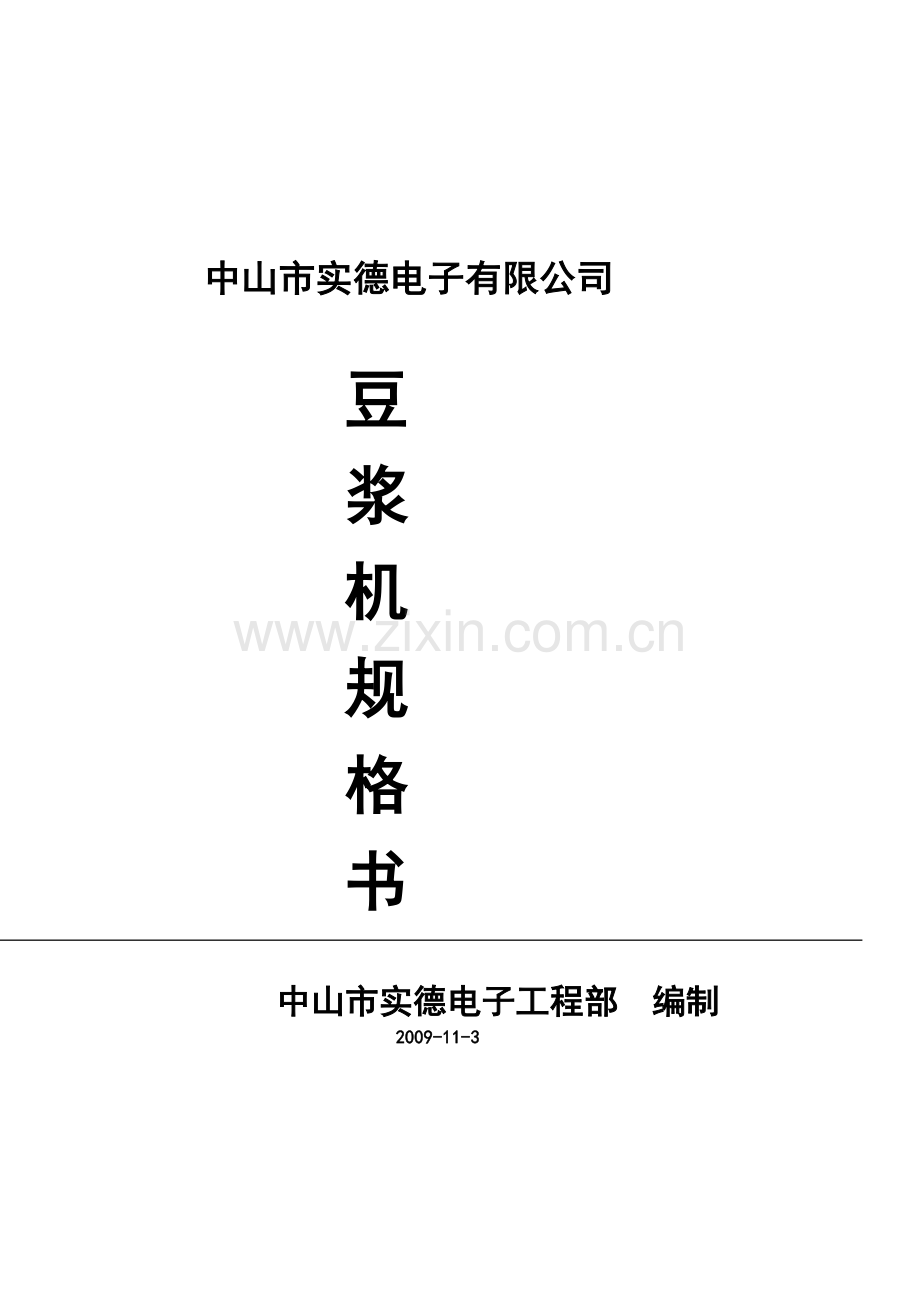

豆浆机规格书.doc

中山市实德电子有限公司

豆
浆
机
规
格
书

中山市实德电子工程部 编制
2009-11-3

一、 适用范围
适用于本公司豆浆机SD-800F。
二 、技术参数
1、工作电压:AC220V～50Hz；
2、电机搅拌功率：230W；
3、发热额定功率：1000W；
4、电机规格：7030
5、电机额定空载转速：20000转/分钟±10%；
6、电机额定加载转速：9000---14000转/分钟
7、制浆容量：2.3L-25L
8、佐料： 1量杯（约120克）
9、电源线：3×0.75mm2×1.2m
10、变压器：输入220VAC～50Hz 输出9VAC
三、各部件名称、材质
1、电机架：耐高温食用PP；
2、豆浆桶：耐高温透明食用PC；
3、硅胶： 食品级材质；
4、把手、面盖、底座：ABS材料
5、豆浆网：大园孔、不锈钢304#材质；
6、豆浆刀：不锈钢304#
7、缺水探针：不锈钢304#；
8、防溢探针：不锈钢304#
四、功能使用及操作
1）、干豆制浆:
A、用随机配送的量杯量取1杯干豆放在水中搓洗干净后放在豆浆桶中；
B、向豆浆桶中加自来水（或25℃左右温水），水位控制在上、下水位线之间；
C、把豆浆网洗干净，并顺时针旋装在机架上，并旋到位；
D、把机头放到豆浆桶中，接通电源，机器鸣叫一声，五个指示灯同时闪烁，按一次“全豆豆浆”键，该指示灯闪烁5秒后，机器自动进入工作程序；预加热8分钟 预粉碎10秒 持续加热至碰针 断续加热（期间加入2秒搅拌） 电机搅拌29秒停5秒 消泡加热（限时1分钟） 循环7次 主加热：程序会根据工作的实际情况，作出相应的判断，执行不同的加热时间和停止时间完成整个主加热过程 （限时7分钟）；全程预时32分钟，制浆结束时，蜂鸣提示1分钟后断电。
2）、湿豆制浆:
A、用随机配送的量杯量取1杯干豆放在水中水中浸泡（夏季4-5小时、春秋季6-7小时、冬季9-10小时）
B、用量杯量取2杯泡豆放在水中搓洗，然后放到豆浆桶中，再向豆浆桶中加水，水位线控制在上、下水位线之间。
C、C与干豆操作相同。
D、把机头放到豆浆桶中，接通电源，机器鸣叫一声，五个指示灯同时闪烁，按二次“全豆豆浆”键，该指示灯变为黄色闪烁5秒后，机器自动进入工作程序；预加热8分钟 预粉碎3秒 持续加热至碰针 断续加热（期间加入2秒搅拌） 电机搅拌29秒停5秒 消泡加热（限时1分钟） 循环7次 主加热：程序会根据工作的实际情况，作出相应的判断，执行不同的加热时间和停止时间完成整个主加热过程 （限时7分钟）；全程预时32分钟，制浆结束时，蜂鸣提示1分钟后断电。
3）、五谷制浆:
A、用随机配送的量杯量取1杯五谷配料放在水中搓洗干净后放在豆浆桶中；五谷配料：干黄豆：1/2杯（65g），大米1/8杯（16g）；小米1/8杯（16g）；玉米1/8（16g）; 小麦1/8杯（16g）
B、向豆浆桶中加自来水（或25℃左右温水），水位控制在上、下水位线之间；
C、把豆浆网洗干净，并顺时针旋装在机架上，并旋到位；
D、把机头放到豆浆桶中，接通电源，机器鸣叫一声，五个指示灯同时闪烁，按一次“五谷豆浆”键，该指示灯闪烁5秒后，机器自动进入工作程序；预加热9分钟 预粉碎15秒 持续加热至碰针 断续加热（期间加入2秒搅拌） 电机搅拌29秒停5秒 消泡加热（限时1分钟） 循环7次 主加热： 程序会根据工作的实际情况，作出相应的判断，执行不同的加热时间和停止时间完成整个主加热过程 （限时8分钟）；全程预时32分钟，制浆结束时，蜂鸣提示1分钟后断电。
4）、婴幼儿米糊:
A、用随机配送的量杯量取1杯干米放在水中搓洗干净后放在豆浆桶中；
B、向豆浆桶中加自来水（或25℃左右温水），水位控制在上、下水位线之间；
C、把豆浆网洗干净，并顺时针旋装在机架上，并旋到位；
D、把机头放到豆浆桶中，接通电源，机器鸣叫一声，五个指示灯同时闪烁，按一次“婴幼儿米糊”键，该指示灯闪烁5秒后，机器自动进入工作程序；预加热9分钟 预粉碎20秒 持续加热至碰针 断续加热（期间加入4秒搅拌） 电机搅拌10秒停5秒2次 消泡加热（限时1分钟） 循环4次 主加热：程序会根据工作的实际情况，作出相应的判断，执行不同的加热时间和停止时间完成整个主加热过程 （限时7分钟），期间每30S插入1次6秒搅拌，全程预时30分钟，制浆结束时，蜂鸣提示1分钟后断电。
5）、绿豆沙制作:
A、用随机配送的量杯量取1平杯干绿豆放在水中搓洗干净后放在豆浆桶中；
B、向豆浆桶中加自来水（或25℃左右温水），水位控制在上、下水位线之间；
C、把豆浆网洗干净，并顺时针旋装在机架上，并旋到位；
D、把机头放到豆浆桶中，接通电源，机器鸣叫一声，五个指示灯同时闪烁，按一次“绿豆沙”键，该指示灯闪烁5秒后，机器自动进入工作程序；预加热9分钟 预粉碎15秒停5秒2次 持续加热至碰针 断续加热（期间加入4秒搅拌） 电机搅拌25秒停10秒2次 消泡加热（限时1分钟） 循环4次 主加热： 程序会根据工作的实际情况，作出相应的判断，执行不同的加热时间和停止时间完成整个主加热过程 （限时8分钟）；全程预时32分钟，制浆结束时，蜂鸣提示1分钟后断电。
6）、瓜果汁制作:
配料：苹果100克、梨100克、香蕉100克、酸奶1500克、冰糖适量、矿泉水；
A、 取苹果、梨各一个，去皮去核切成10×10×5mm块状，香蕉去皮切成小片；
B、 将以上物料加入豆浆桶中，再加入酸奶和冰糖，最后在加入矿泉水至上、下水位线之间；
C、 将机头洗净后装好豆浆网放入豆浆桶中，左右摆动机头，不要让机头压倒发热管；
D、 接通电源，机器鸣叫一声，五个指示灯同时闪烁，按一次“瓜果汁/清洗”键，该指示灯闪烁5秒后，机器自动进入工作程序； 电机转15秒停5秒6次 全程预时2分钟，制作结束时，蜂鸣提示1分钟后断电。
7）、清洗:
A、加水：在饮用后的豆浆桶中加入清水，水位控制在水位线之间；
B、开机清洗：工作过程同“瓜果汁”“D”相同；
四、电气安全
1、泄漏电流：1.06倍的额定电压试验，泄漏电流小于0.75MA；
2、介电强度：器具应经受带电部件与金属部件之间1800V/3MA/3S耐压试验；带电部件与塑料部件之间承受3800V/0.25MA/3S耐压试验；
3、接地电阻：取测试电压12V，测试电流25A，测试器具插座接地插脚与发热管及电机轴之间的电阻要求小于0.1欧。
六、电气原理图
七、电机、发热管尺寸规格
