解决方案名称
基于 BCS 的虚拟桌面方案
应用行业
PUB/政府， GMB/制造
合作伙伴
VMware 公司
联系人

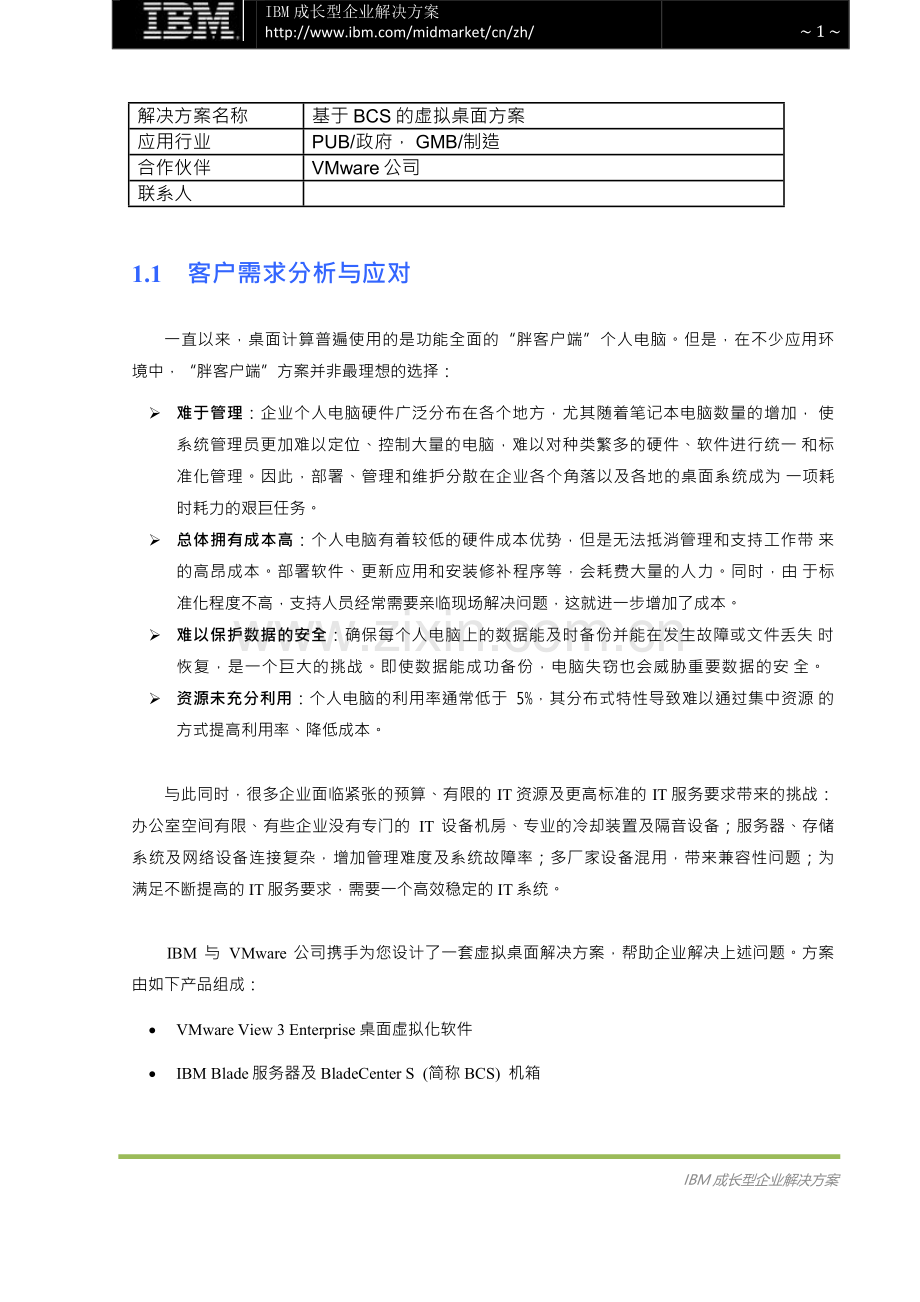

1.1 客户需求分析与应对

一直以来，桌面计算普遍使用的是功能全面的“胖客户端”个人电脑。但是，在不少应用环 境中，“胖客户端”方案并非最理想的选择：

Ø 难于管理：企业个人电脑硬件广泛分布在各个地方，尤其随着笔记本电脑数量的增加， 使系统管理员更加难以定位、控制大量的电脑，难以对种类繁多的硬件、软件进行统一 和标准化管理。因此，部署、管理和维护分散在企业各个角落以及各地的桌面系统成为 一项耗时耗力的艰巨任务。
Ø 总体拥有成本高：个人电脑有着较低的硬件成本优势，但是无法抵消管理和支持工作带 来的高昂成本。部署软件、更新应用和安装修补程序等，会耗费大量的人力。同时，由 于标准化程度不高，支持人员经常需要亲临现场解决问题，这就进一步增加了成本。
Ø 难以保护数据的安全：确保每个人电脑上的数据能及时备份并能在发生故障或文件丢失 时恢复，是一个巨大的挑战。即使数据能成功备份，电脑失窃也会威胁重要数据的安 全。
Ø 资源未充分利用：个人电脑的利用率通常低于 5%，其分布式特性导致难以通过集中资源 的方式提高利用率、降低成本。

与此同时，很多企业面临紧张的预算、有限的 IT 资源及更高标准的 IT 服务要求带来的挑战： 办公室空间有限、有些企业没有专门的 IT 设备机房、专业的冷却装置及隔音设备；服务器、存储 系统及网络设备连接复杂，增加管理难度及系统故障率；多厂家设备混用，带来兼容性问题；为 满足不断提高的 IT 服务要求，需要一个高效稳定的 IT 系统。

IBM 与 VMware 公司携手为您设计了一套虚拟桌面解决方案，帮助企业解决上述问题。方案 由如下产品组成：

· VMware View 3 Enterprise 桌面虚拟化软件

· IBM Blade 服务器及 BladeCenter S (简称 BCS) 机箱

IBM成长型企业解决方案

1.2 解决方案介绍

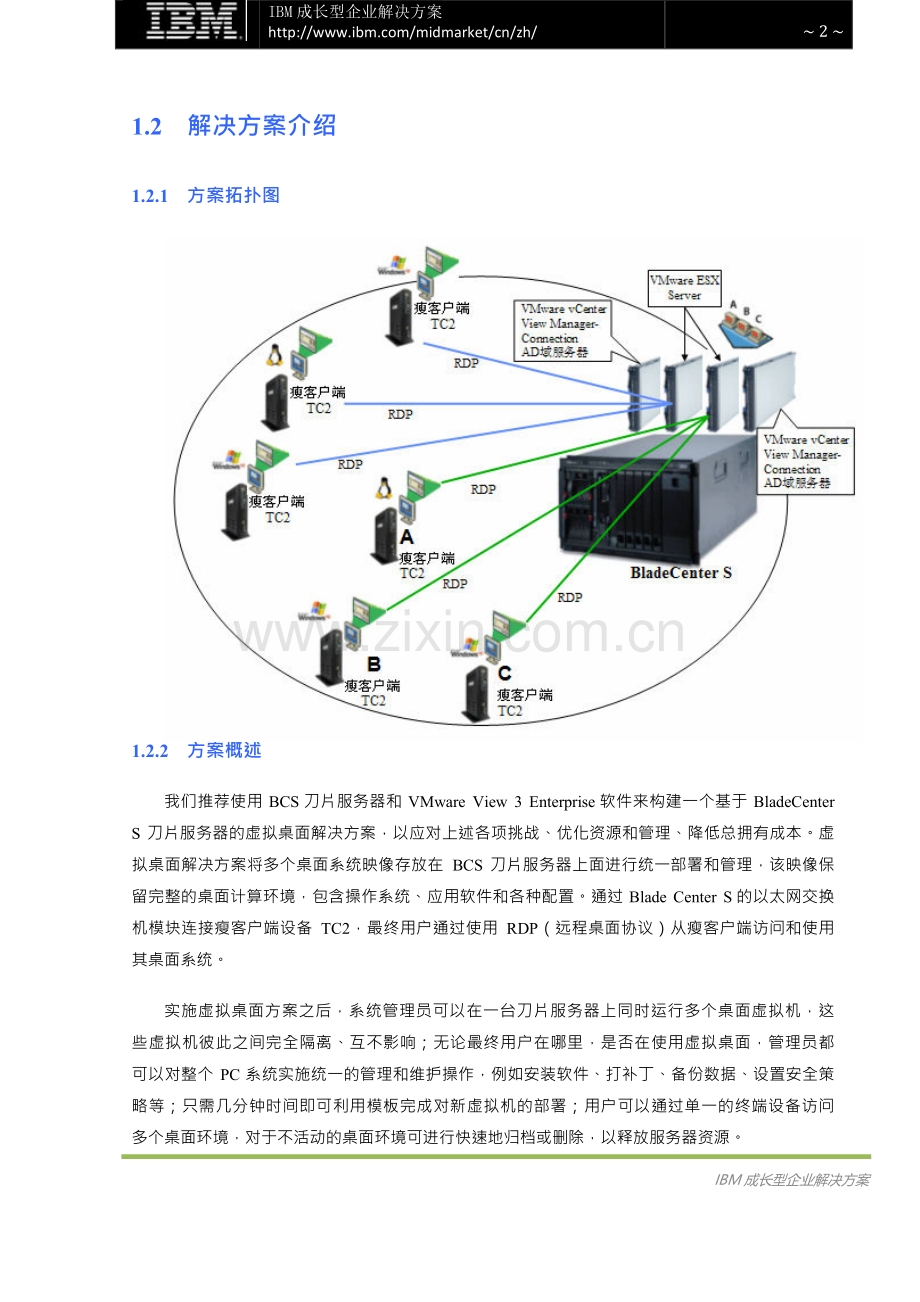

1.2.1 方案拓扑图

1.2.2 方案概述

我们推荐使用 BCS 刀片服务器和 VMware View 3 Enterprise 软件来构建一个基于 BladeCenter S 刀片服务器的虚拟桌面解决方案，以应对上述各项挑战、优化资源和管理、降低总拥有成本。虚 拟桌面解决方案将多个桌面系统映像存放在 BCS 刀片服务器上面进行统一部署和管理，该映像保 留完整的桌面计算环境，包含操作系统、应用软件和各种配置。通过 Blade Center S 的以太网交换 机模块连接瘦客户端设备 TC2，最终用户通过使用 RDP（远程桌面协议）从瘦客户端访问和使用 其桌面系统。

实施虚拟桌面方案之后，系统管理员可以在一台刀片服务器上同时运行多个桌面虚拟机，这 些虚拟机彼此之间完全隔离、互不影响；无论最终用户在哪里，是否在使用虚拟桌面，管理员都 可以对整个 PC 系统实施统一的管理和维护操作，例如安装软件、打补丁、备份数据、设置安全策 略等；只需几分钟时间即可利用模板完成对新虚拟机的部署；用户可以通过单一的终端设备访问 多个桌面环境，对于不活动的桌面环境可进行快速地归档或删除，以释放服务器资源。

方案软件：

Ø VMware View 3 Enterprise 软件包，包含 VI3 Enterprise(VMware 基础架构企业版)、vCenter 管理中心软件及 View Manager 软件：
· VI3 Enterprise 的 ESX Server ： 用 于 运 行 包 含 所 有 桌 面 运 行 环 境 的 虚 拟 机 ， 如 Windows XP、Linux 等；
· View Manager Connection Server ：用 于 虚 拟 机 的 会 话 管 理 ， 它 安 装 在Microsoft Windows Server 2003 上；
· VMware vCenter：管理 VMware ESX Server 以及运行在其上的所有虚拟机，它也安装在 Windows 2003 上；
Ø Windows 2003 AD 域服务器：用于管理所有虚拟化桌面用户
Ø 1 套 SQL Server：用于 vCenter 的管理数据库
方案硬件：
Ø 在 1 个 BCS 刀片机箱中配置 3-6 台 HS21/HS22 刀片服务器：
· 1-4 台刀片服务器安装 VI3 中的 ESX Server，运行所有桌面虚拟机；
· 2 台刀片服务器，每台都安装 VI3 中的 ESX Server，并在每台服务器上创建如下虚拟 机：vCenter 管理中心虚拟机、View Manager Connection 服务器虚拟机、Windows AD 域服务器虚拟机。在这两台刀片服务器上的虚拟机实现互相冗余的高可用性部署；
Ø 瘦客户端设备：TC2 Thin Client
Ø 以太网交换机、磁盘存储、电源等设备。
虚拟桌面解决方案可实现在同一台刀片服务器系统上同时运行多个虚拟机，具体可参照下表作為配置依據：
机型
配 置
支持桌面系统数量
桌面系统配置
HS21
2x4core CPU，16GB 内存
20-30
Windows XP SP2 384MB
HS22
2x4core CPU，16GB 内存
30-40
Windows XP SP2 384MB

相关视频欢迎观看：

虚拟化—面向未来的私有云

1.2.3 方案价值和优势

使用VMware View 3 Enterprise软件实现的基于IBM BladeCenter S 的虚拟桌面解决方案，可带 来如下客户价值：
Ø 提高桌面系统的可管理性并降低成本：通过将桌面环境集中并将桌面硬件标准化，极大地降低了管理众多桌面系统的难度和复杂程度，从而降低了整体拥有成本。
Ø 整合的备份方式保证数据安全：为虚拟桌面提供集中式备份，保证数据安全，同时有助 于消除网络中的备份流量以提高性能。
Ø 更好地资源利用效率：在一台服务器上运行多个桌面环境，并可以为虚拟机动态调配资 源，提高硬件资源利用效率。
Ø 动态负载平衡提供性能保障：利用 VMware VI3 集成的 DRS 动态资源调度功能，可在用 户需要时和应用程序负载不断变化时，帮助自动平衡桌面计算资源，保证性能。
Ø 自动故障切换和恢复：利用 VMware VI3 集成的 HA 高可用及 VMotion 虚拟机迁移功能， 确保在服务器硬件发生故障时，也能保持桌面正常运行，并可在发生计划外停机后快速 恢复。
Ø 硬件系统高度集成：将服务器、存储、网络、I/O 和管理集成在一个机箱中，占地少、 高可靠、降低线缆复杂度，易于部署、使用和管理。
Ø BladeCenter S 优化用于小型办公室：低能耗、低噪音、防尘、在可选的办公室支持套件 中放置 UPS 及磁带机等。
Ø BladeCenter S 灵活的模块化技术：易于维护、升级和扩展。
相比于行业中同类解决方案及传统的服务器平台，IBM BladeCenter S优势明显：
Ø 硬件成本：节省 20％

Ø 电费冷却：节省 30％

Ø 管理费用：节省 50％

Ø 上线时间：节省 70％

Ø 机房建设：节省 100％

1.2.4 推荐配置 （这部分请根据实际客户需求给出详细配置）

PN 部件号

描述

数量

IBM BladeCenter S 刀片中心

刀片千兆以太网交换模块

刀片 SAS 存储连接模块

刀片高容量 SATA 存储模块

IBM HS21/HS22 刀片服务器

49Y0552
TC2B Thin Client w/256MB RAM/512MB DOM

49Y0553
TC2C Thin Client w/512MB RAM/1GB DOM

1.3 IBM 合作伙伴介绍

VMware® 公司成立于 1998 年，致力于将虚拟机技术推向业界标准的计算机。VMware 于
1999 年发布了第一款产品 VMware Workstation，并于 2001 年凭借 VMware GSX Server 和 VMware ESX 打入服务器市场。2003 年，VMware vCenter 和 VMware VMotion™ 问世，标志着一种新的数 据中心级功能诞生了，VMware 也因此确立了自己在虚拟基础架构技术领域的领导地位。2004 年，公司推出 VMware ACE，从而将虚拟基础架构的功能拓展到企业桌面。从 2005 年底到 2006 年初，随着 VMware Player 和 VMware Server 等产品的陆续发布，VMware 为不了解虚拟化的用户 提供了第一批免费的商用虚拟化产品。2006 年 6 月，VMware 推出了 VMware Infrastructure 3，这 是业界第一个综合型基础架构虚拟化套件，其中集成了全面的虚拟化、管理、资源优化、应用程 序可用性和操作自动化功能。

========
文章来源：
欢迎访问 IBM 官方网站，获得更加完整更加详细的资料内容。

========
