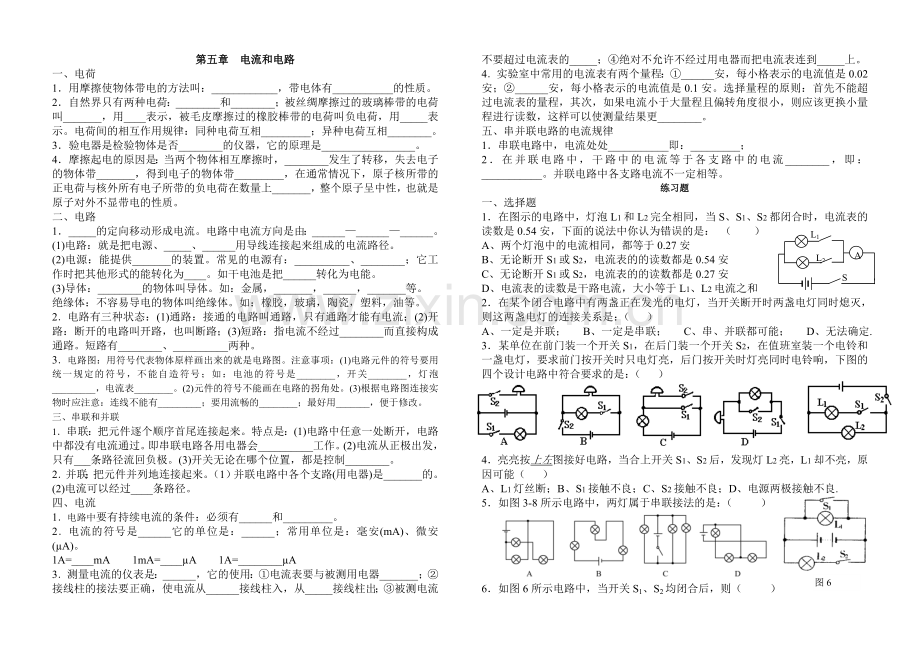

基础知识第五章电流及电路.doc_第1页
第1页 / 共3页

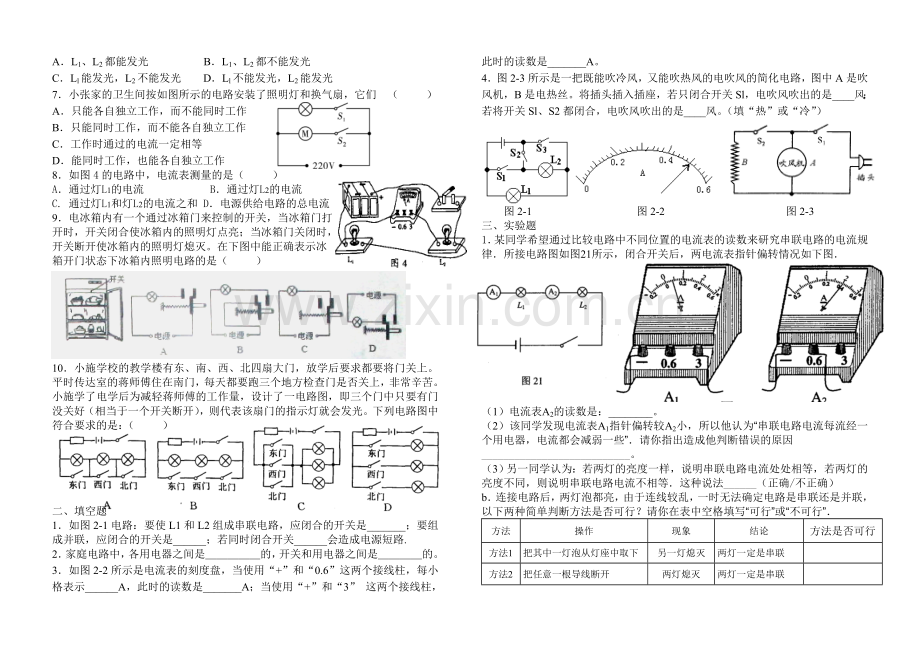

基础知识第五章电流及电路.doc_第2页
第2页 / 共3页
基础知识第五章电流及电路.doc_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

1、第五章 电流和电路一、电荷1用摩擦使物体带电的方法叫:_,带电体有_的性质。2自然界只有两种电荷:_和_;被丝绸摩擦过的玻璃棒带的电荷叫_,用_表示,被毛皮摩擦过的橡胶棒带的电荷叫负电荷,用_表示。电荷间的相互作用规律:同种电荷互相_;异种电荷互相_。3验电器是检验物体是否_的仪器,它的原理是_。4摩擦起电的原因是:当两个物体相互摩擦时,_发生了转移,失去电子的物体带_,得到电子的物体带_,在通常情况下,原子核所带的正电荷与核外所有电子所带的负电荷在数量上_,整个原子呈中性,也就是原子对外不显带电的性质。二、电路1_的定向移动形成电流。电路中电流方向是由:_。(1)电路:就是把电源、_、_用导

2、线连接起来组成的电流路径。(2)电源:能提供_的装置。常见的电源有:_、_;它工作时把其他形式的能转化为_。如干电池是把_转化为电能。(3)导体:_的物体叫导体。如:金属,_,_,_等。绝缘体:不容易导电的物体叫绝缘体。如:橡胶,玻璃,陶瓷,塑料,油等。2电路有三种状态:(1)通路:接通的电路叫通路,只有通路才能有电流;(2)开路:断开的电路叫开路,也叫断路;(3)短路:指电流不经过_而直接构成通路。短路有_、_两种。3电路图:用符号代表物体原样画出来的就是电路图。注意事项:(1)电路元件的符号要用统一规定的符号,不能自造符号;如:电池的符号是_,开关_,灯泡_,电流表_。(2)元件的符号不能

3、画在电路的拐角处。(3)根据电路图连接实物时应注意:连线不能有_;要用流畅的_;最好用_,便于修改。三、串联和并联1串联:把元件逐个顺序首尾连接起来。特点是:(1)电路中任意一处断开,电路中都没有电流通过。即串联电路各用电器会_工作。(2)电流从正极出发,只有_条路径流回负极。(3)开关无论在哪个位置,都是控制_。2并联:把元件并列地连接起来。(1)并联电路中各个支路(用电器)是_的。(2)电流可以经过_条路径。四、电流1电路中要有持续电流的条件:必须有_和_。2电流的符号是_它的单位是:_;常用单位是:毫安(mA)、微安(A)。1A=_mA 1mA=_A 1A=_A3测量电流的仪表是:_,它

4、的使用:电流表要与被测用电器_;接线柱的接法要正确,使电流从_接线柱入,从_接线柱出;被测电流不要超过电流表的_;绝对不允许不经过用电器而把电流表连到_上。4实验室中常用的电流表有两个量程:_安,每小格表示的电流值是0.02安;_安,每小格表示的电流值是0.1安。选择量程的原则:首先不能超过电流表的量程,其次,如果电流小于大量程且偏转角度很小,则应该更换小量程进行读数,这样可以使测量结果更_。五、串并联电路的电流规律1串联电路中,电流处处_即:_;2在并联电路中,干路中的电流等于各支路中的电流_,即:_。并联电路中各支路电流不一定相等。练习题一、 选择题A L2 S2L1 S1S1在图示的电路

5、中,灯泡L1和L2完全相同,当S、S1、S2都闭合时,电流表的读数是0.54安,下面的说法中你认为错误的是: ( )A、两个灯泡中的电流相同,都等于0.27安B、无论断开S1或S2,电流表的的读数都是0.54安C、无论断开S1或S2,电流表的的读数都是0.27安D、电流表的读数是干路电流,大小等于L1、L2电流之和2在某个闭合电路中有两盏正在发光的电灯,当开关断开时两盏电灯同时熄灭,则这两盏电灯的连接关系是:( )A、一定是并联; B、一定是串联; C、串、并联都可能; D、无法确定.3某单位在前门装一个开关S1,在后门装一个开关S2,在值班室装一个电铃和一盏电灯,要求前门按开关时只电灯亮,后

6、门按开关时灯亮同时电铃响,下图的四个设计电路中符合要求的是:( ) 4亮亮按上左图接好电路,当合上开关S1、S2后,发现灯L2亮,L1却不亮,原因可能( )图6A、L1灯丝断;B、S1接触不良;C、S2接触不良;D、电源两极接触不良. 5如图3-8所示电路中,两灯属于串联接法的是:( ) 6如图6所示电路中,当开关S1、S2均闭合后,则( )AL1、L2都能发光 BL1、L2都不能发光CLl能发光,L2不能发光 DLl不能发光,L2能发光7小张家的卫生间按如图所示的电路安装了照明灯和换气扇,它们( )A只能各自独立工作,而不能同时工作B只能同时工作,而不能各自独立工作C工作时通过的电流一定相等

7、 D能同时工作,也能各自独立工作8如图4的电路中,电流表测量的是( )A通过灯L1的电流 B通过灯L2的电流C. 通过灯L1和灯L2的电流之和 D电源供给电路的总电流9电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯点亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭。在下图中能正确表示冰箱开门状态下冰箱内照明电路的是( )10小施学校的教学楼有东、南、西、北四扇大门,放学后要求都要将门关上。平时传达室的蒋师傅住在南门,每天都要跑三个地方检查门是否关上,非常辛苦。小施学了电学后为减轻蒋师傅的工作量,设计了一电路图,即三个门中只要有门没关好(相当于一个开关断开),则代

8、表该扇门的指示灯就会发光。下列电路图中符合要求的是:( )二、填空题1如图2-1电路:要使L1和L2组成串联电路,应闭合的开关是_;要组成并联,应闭合的开关是_;若同时闭合开关_会造成电源短路.2家庭电路中,各用电器之间是的,开关和用电器之间是的。3如图2-2所示是电流表的刻度盘,当使用“+”和“0.6”这两个接线柱,每小格表示_A,此时的读数是_A;当使用“+”和“3” 这两个接线柱, 此时的读数是_A。4图2-3所示是一把既能吹冷风,又能吹热风的电吹风的简化电路,图中A是吹风机,B是电热丝。将插头插入插座,若只闭合开关Sl,电吹风吹出的是_风;若将开关Sl、S2都闭合,电吹风吹出的是_风。

9、(填“热”或“冷”)图2-1 图2-2 图2-3三、实验题1某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律所接电路图如图21所示,闭合开关后,两电流表指针偏转情况如下图(1)电流表A2的读数是:_。(2)该同学发现电流表A1指针偏转较A2小,所以他认为“串联电路电流每流经一个用电器,电流都会减弱一些”请你指出造成他判断错误的原因_。(3)另一同学认为:若两灯的亮度一样,说明串联电路电流处处相等,若两灯的亮度不同,则说明串联电路电流不相等这种说法_(正确/不正确)b连接电路后,两灯泡都亮,由于连线较乱,一时无法确定电路是串联还是并联,以下两种简单判断方法是否可行?请你在表中空格填写“可行”或“不可行” 方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联方法2把任意一根导线断开两灯熄灭两灯一定是串联
