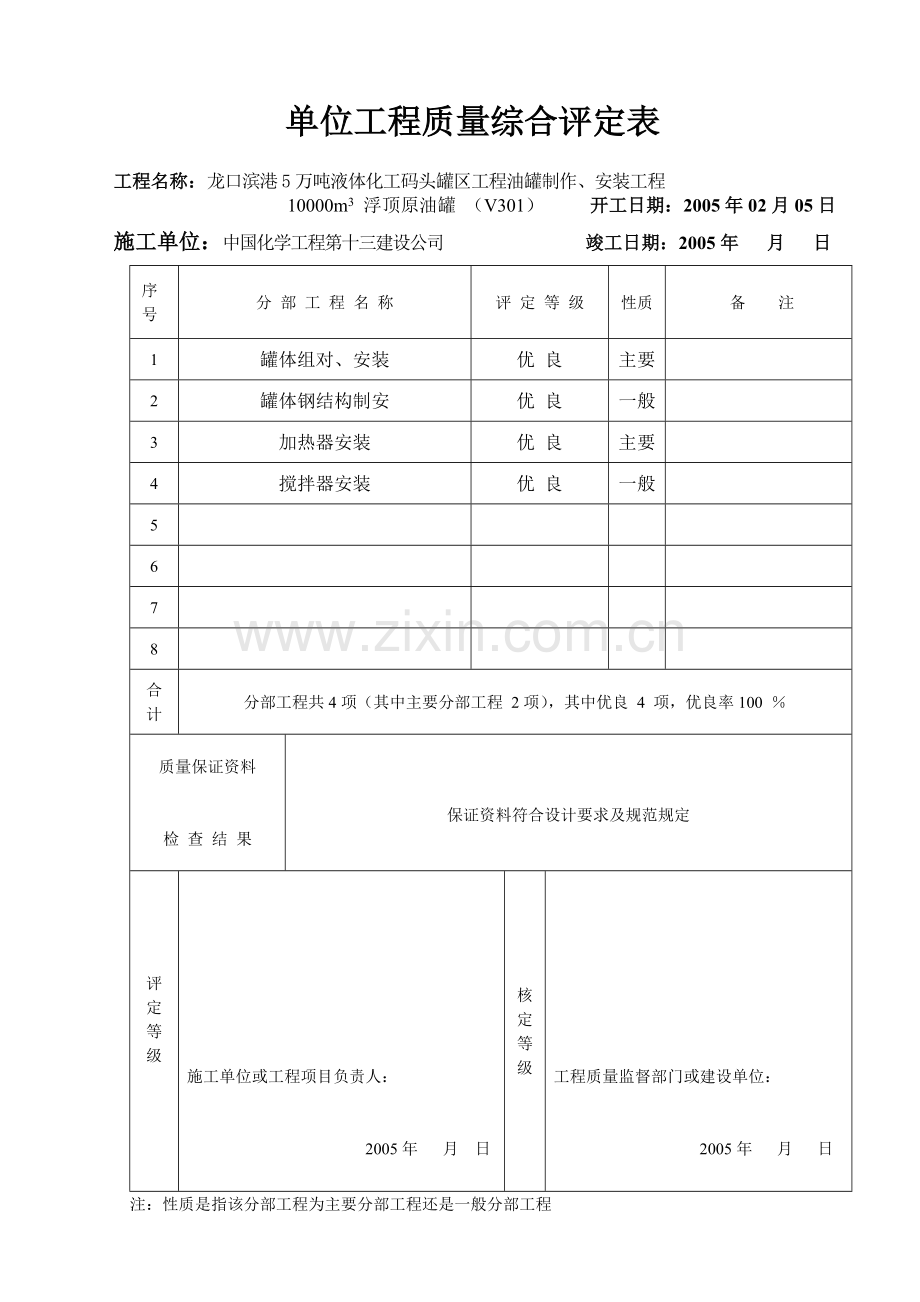

单位工程质量综合评定表

工程名称：龙口滨港5万吨液体化工码头罐区工程油罐制作、安装工程
10000m3 浮顶原油罐 （V301） 开工日期：2005年02月05日
施工单位：中国化学工程第十三建设公司 竣工日期：2005年 月 日
序号
分 部 工 程 名 称
评 定 等 级

性质
备 注
1
罐体组对、安装
优 良
主要

2
罐体钢结构制安
优 良
一般

3
加热器安装
优 良
主要

4
搅拌器安装
优 良
一般

5

6

7

8

合计
分部工程共4项（其中主要分部工程 2项），其中优良 4 项，优良率100 ％
质量保证资料

检 查 结 果

保证资料符合设计要求及规范规定

评定等级

施工单位或工程项目负责人：

2005年 月 日
核定等级

工程质量监督部门或建设单位：

2005年 月 日
注：性质是指该分部工程为主要分部工程还是一般分部工程
单位工程（制作项目）质量综合评定
工程名称： 施工单位： 开工日期： 年 月 日
构件重量： 结构类型： 竣工日期： 年 月 日
项次
项目
评 定 情 况

1

分量部评工定程汇质总
共 分部

其中：优良 分部

优良率 ％

2

质资量料保评证定
共核查 项

其中：符合要求 项

经鉴定符合要求 项

3

观量感评质定
应得 分

实得 分

得分率 ％

建设单位或监理部门意见：

负责人：

年 月 日
设计部门意见：

负责人：

年 月 日
企业评定等级：

企业技术负责人：

年 月 日
工程质量监督站
核定：
或主管部门

负责人：

年 月 日

质 量 保 证 资 料 检 查 表
单位工程名称：龙口滨港5万吨液体化工码头罐区工程油罐制作、安装工程
序号
项 目 名 称
份数
检 查 情 况
1
主要设备、材料出厂合格证或复验报告

齐 全
2
中间交接检验记录

合 格
3
验评标准中规定的试验记录、观察记录

合 格
4
隐蔽工程记录

5
试运转（单机试车）记录

6
质量事故处理记录

7
设计变更文件

8
竣工图

检查结果

工程质量监督部门

或建设单位负责人：

年 月 日

分 部 工 程 质 量 评 定 表

单位工程名称： 分部工程名称：
序号
分 项 工 程 名 称
等 级
性质
备 注
合格
优良
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

合 计

优良率： ％
评定等级

分部工程负责人：

单位工程负责人：
核定等级

质量检查部门核定人：
注：性质是指该分项工程为主要分项工程还是一般分项工程 年 月 日

中低压化工设备整体安装分项工程质量检验评定表
单位工程名称： 分项工程名称：
设 备 位 号：
分部工程名称： 分项工程性质：
保证项目
子 项
质 量 情 况
1
设备符合设计和规范，并有质量证明书等资料

2
设备基础经中间交接，并复查合格

3
设备的压力试验符合设计和规范规定

4
设备安装施工记录齐全、准确、真实

基本项目
子 项
小 项 得 分
子项得分
1
2
3
4
5
6
7
8
1
地脚螺栓安装状况

2
垫铁安装状况

3
卧式设备安装状况

4
设备清洗（吹扫）状况

5
设备脱脂状况

6
设备的安全附件安装状况

允许偏差项目
子 项
允许偏差mm
实 测 偏 差 mm
1
2
3
4
5
6
7
8
9
10
1
中心线位置

2
标高

3
水平度

4
铅垂度

5
方位

检查结果
保证项目

基本项目
检查 项，合计 分，总平均 分
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级

该分项工程评定为：

分部工程负责人：

班 组 长：

核 定
等 级

该分项工程核定为：

专职质量检查员：
年 月 日

中低压化工设备内件安装分项工程质量检验评定表
单位工程名称： 分项工程名称：
设 备 位 号：
分部工程名称： 分项工程性质：
保证项目
子 项
质 量 情 况
1
设备内件符合设计和规范，并有质量证明书等资料

2
设备装配后的清理、检查、封闭符合设计和规范

3
安装施工记录齐全、准确、真实

基本项目
子 项
小 项 得 分
子项得分
1
2
3
4
5
6
7
1
设备内件安装状况

2
设备填料充填状况

3
设备法兰密封和螺栓安装状况

允许偏差项目
子 项
允许偏差mm
实 测 偏 差 mm
1
2
3
4
5
6
7
8
9
10
1
喷淋装置喷头中心

2
上下端盖法兰与筒体法兰间隙平行度

3
排管冷凝器散件组装
支架标高

中心线位置

水平度

管道中心平行度

检查结果
保证项目

基本项目
检查 项，合计 分，总平均 分
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级

该分项工程评定为：

分部工程负责人：

班 组 长：

核 定
等 级

该分项工程核定为：

专职质量检查员：
年 月 日

中低压化工设备现场组对分项工程质量检验评定表
单位工程名称： 分项工程名称：
设 备 位 号：
分部工程名称： 分项工程性质：
保证项目
子 项
质 量 情 况
1
设备符合设计和规范规定有质量证明书等资料

2
设备基础经中间交接，并复查合格

3
有经批准的施工方案

4
安装施工记录齐全、准确、真实

基本项目
子 项
小 项 得 分
子项得分
1
2
3
4
5
6
7
1
坡口复验或加工质量状况

2
筒体分段（分片）组对状况

3
设备内件与筒体组对状况

允许偏差项目
子 项
允许偏差mm
实 测 偏 差 mm
1
2
3
4
5
6
7
8
9
10
1
对接纵缝及环缝菱角E

2
对口错边量

3
圆度

4
筒体分段处外圆周长

5
筒体直线度

6
支座、裙座对设备中心线

检查结果
保证项目

基本项目
检查 项，合计 分，总平均 分
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级

该分项工程评定为：

分部工程负责人：

班 组 长：

核 定
等 级

该分项工程核定为：

专职质量检查员：
年 月 日

高压化工设备整体安装分项工程质量检验评定表
单位工程名称： 分项工程名称：
设 备 位 号：
分部工程名称： 分项工程性质：
保证项目
子 项
质 量 情 况
1
设备符合设计和规范，并有质量证明书等资料

2
设备基础经中间交接，并复查合格

3
设备的压力试验符合设计和规范规定

4
设备安装施工记录齐全、准确、真实

基本项目
子 项
小 项 得 分
子项得分
1
2
3
4
5
6
7
8
1
地脚螺栓安装状况

2
垫铁安装状况

3
卧式设备安装状况

4
设备清洗（吹扫）状况

5
设备脱脂状况

6
设备的安全附件安装状况

允许偏差项目
子 项
允许偏差mm
实 测 偏 差 mm
1
2
3
4
5
6
7
8
9
10
1
中心线位置
立式
±5

卧式
±5

2
标高
立式
±5

卧式
±5

3
卧式设备 水平度
轴向
L/1000

径向
2D/1000

4
立式设备铅垂度
h/1000且≤25

5
立式设备方位
15

检查结果
保证项目

基本项目
检查 项，合计 分，总平均 分
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级

该分项工程评定为：

分部工程负责人：

班 组 长：

核 定
等 级

该分项工程核定为：

专职质量检查员：

年 月 日

高压化工设备内件安装分项工程质量检验评定表
单位工程名称： 分项工程名称：
设 备 位 号：
分部工程名称： 分项工程性质：
保证项目
子 项
质 量 情 况
1
设备内（部）符合设计和规范，并有质量证明书等资料

2
设备的清理，检查封闭内件脱脂，符合设计和规范

3
安装施工记录齐全、准确、真实

基本项目
子 项
小 项 得 分
子项得分
1
2
3
4
5
6
7
1
喷淋装置安装状况

2
触媒筒和热交换器安装状况

3
电加热器安装状况

4
设备内充填状况

5
设备法兰安装状况

允许偏差项目
子 项
允许偏差mm
实 测 偏 差 mm
1
2
3
4
5
6
7
8
9
10
1
喷淋装置安装，喷头中心偏差
2

2
触媒筒、热交换器安装
内筒组对总平直度
2

内外筒的同轴度
±2

3
上下端盖法兰与筒体法兰之间间隙不平行度
铝垫圈
0.3

钢垫圈
0.1

4
散装排管冷凝器组装要求
支架标高
±5

中心线位置
±5

水平度
±2

管道中心平行度
L/1000

检查结果
保证项目

基本项目
检查 项，合计 分，总平均 分
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级
该分项工程评定为：

分部工程负责人：

班 组 长：

核定
等级
该分项工程核定为：

专职质量检查员：
年 月 日

化工塔类设备塔体安装分项工程质量检验评定表
单位工程名称： 分项工程名称：
设 备 位 号：
分部工程名称： 分项工程性质：
保证项目
子 项
质 量 情 况
1
塔体及附件符合设计和规范，有质量证明书等资料

2
塔体基础经中间交接，并复查合格

3
塔的压力试验符合设计和规范规定

4
安装施工记录齐全、准确、真实

基本项目
子 项
小 项 得 分
子项得分
1
2
3
4
5
6
7
8
1
地脚螺栓安装状况

2
垫铁安装状况

3
各处连接螺栓安装状况

4
塔的清洗（吹扫）状况

5
塔的脱脂状况

6
设备的安全附件安装状况

允许偏差项目
子 项
允许偏差
mm
实 测 偏 差 mm
1
2
3
4
5
6
7
8
9
10
1
中心线位置

2
标高

3
铅垂度

4
方位

检查结果
保证项目

基本项目
检查 项，合计 分，总平均 分
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级

该分项工程评定为：

分部工程负责人：

班 组 长：

核 定
等 级

该分项工程核定为：

专职质量检查员：
年 月 日

化工塔类设备塔体组对分项工程质量检验评定表
单位工程名称： 分项工程名称：
设 备 位 号：
分部工程名称： 分项工程性质：
保证项目
子 项
质 量 情 况
1
材料及零部件符合设计和规范，有质量证明书等资料

2
有经批准的组装方案拼装排版图

3
塔基础经中间交接并复查

4
拼装施工记录齐全、准确、真实

基本项目
子 项
小 项 得 分
子项得分
1
2
3
4
5
6
1
坡口复验及加工状况

2
塔体拼装质量状况

3
塔体零部件组装状况

4
塔体外观质量状况

允许偏差项目
子 项
允许偏差mm
实 测 偏 差 mm
1
2
3
4
5
6
7
8
9
10
1
筒体对接纵缝及环缝菱角E

2
纵缝错边量

3
环缝错边量

4
塔体圆度

5
塔体外圆周长

6
塔体高度

7
塔体直线度

8
接管中心方位及标高

9
裙座中心线与塔体中心线

检查结果
保证项目

基本项目
检查 项，合计 分，总平均 分
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级
该分项工程评定为：

分部工程负责人：

班 组 长：

核 定
等 级
该分项工程核定为：

专职质量检查员：
年 月 日

化工塔类设备塔体现场焊接分项工程质量检验评定表
单位工程名称： 分项工程名称：
设 备 位 号：
分部工程名称： 分项工程性质：
保证项目
子 项
质 量 情 况
1
焊接材料符合设计和焊接规定有质量证明书或检验报告

2
焊工及无损检验人员考试合格、并持有有限的资格证

3
必须有焊接工艺评定报告、焊接施工方案

4
焊缝内部质量符合图样和质量标准

5
塔的压力试验符合设计和规范的规定

6
焊接施工记录齐全、准确、真实

基本项目
子 项
小 项 得 分
子项得分
1
2
3
4
5
6
1
焊缝外观质量状况

2
焊接预热和焊后热处理状况

3
吊耳、卡具焊接状况

允许偏差
子 项
允许偏差mm
实 测 偏 差，mm
1
2
3
4
5
6
7
8
9
10
1
表面加强高度e
2

2
表面凹陷

3
坡口错位e

4
焊缝宽度

5
角焊缝焊角高度

6
对接纵缝及环缝菱角e

检查结果
保证项目

基本项目
检查 项，合计 分，总平均 分
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级

该分项工程评定为：

分部工程负责人：

班 组 长：

核 定

等 级

该分项工程核定为：

专职质量检查员：
年 月 日

化工板式塔内件安装分项工程质量检验评定表
单位工程名称： 分项工程名称：
设 备 位 号：
分部工程名称： 分项工程性质：
保证项目
子 项
质 量 情 况
1
塔及附件符合设计和规范，有质量证明书等资料

2
塔清理、清查封闭、内件脱脂符合设计与规范

3
安装施工记录齐全、准确、真实

基本项目
子 项
小 项 得 分
子项得分
1
2
3
4
5
6
7
1
塔盘构件安装状况

2
塔盘气液元步分件安装状况

允许偏差
子 项
允许偏差mm
实 测 偏 差，mm
1
2
3
4
5
6
7
8
9
10
1
塔盘、受液盘300mm范周的不平度
2

2
整块塔盘板弯曲度

3
受液盘弯曲度

4
塔盘、受液盘上表面水平度

5
降液板底端与受液盘上表面底垂直距离

6
降液板立边与受液盘立边或进口堰边底水平距离

7
溢流堰高度

8
溢流堰顶端水平度

9
蛇形塔盘固定舌片任何方向弯曲度

10
浮动喷射塔盘梯形孔地面水平度

11
浮动喷射塔盘脱板浮动板弯曲度

12
圆形、条形泡罩与升气管不同心度

13
圆形、条形泡罩齿根到塔盘上表面

检查结果
保证项目

基本项目
检查 项，合计 分，总平均 分
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级
该分项工程评定为：
分部工程负责人：
班 组 长：

核 定
等 级
该分项工程核定为：

专职质量检查员：
年 月 日

化工填料塔内件安装分项工程质量检验评定表
单位工程名称： 分项工程名称：
设 备 位 号：
分部工程名称： 分项工程性质：
保证项目
子 项
质 量 情 况
1
塔内件填料符合设计和规范，有质量证明书等资料

2
塔清理、清查封闭、内件脱脂符合设计与规范

3
安装施工记录齐全、准确、真实

基本项目
子 项
小 项 得 分
子项得分
1
2
3
4
5
6
7
1
填料安装状况

2
液体分步装置安装状况

允许偏差
子 项
允许偏差mm
实 测 偏 差，mm
1
2
3
4
5
6
7
8
9
10
1
分布管、分布盘水平度

2
分布管、分布盘中心线位置
3

3
分布管、分布盘安装高度
3

4
莲蓬喷头安装轴线偏差
1

5
莲蓬喷头中心线位置
3

6
莲蓬喷头安装高度
3

7
溢流盘、溢流槽水平度
D/1000且≤4

8
溢流盘、溢流槽中心线位置
5

9
溢流盘、溢流槽安装高度
10

10
宝塔喷头安装轴线偏差
1

11
宝塔喷头中心位置
3

12
宝塔喷头安装高度
3

13
丝网填料波纹片波纹方向与塔轴夹角
±5

14
溢流槽支管开口下缘（齿底）在同一水平面上
2

检查结果
保证项目

基本项目
检查 项，合计 分，总平均 分
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级
该分项工程评定为：
分部工程负责人：
班 组 长：

核 定
等 级
该分项工程核定为：

专职质量检查员：
年 月 日

分 项 工 程 质 量 检 验 表
―――钢管、有色金属管道保证项目检验记录
单位工程名称： 分项工程名称：
分部工程名称： 分项工程性质：
检 验 内 容
质 量 情 况
资

料

审

查
材质、规格、型号的合格证、质量证明书及复（校）验报告

阀门试验、阀门解体及安全阀调试记录

加工合格证或加工记录

高压螺纹及密封面加工记录

设计变更及材料代用记录

焊工合格证、焊接工艺评定、焊接工作记录及焊条、焊剂烘干记录

焊缝无损探伤报告和热处理记录

管段、管件及阀门的清洗、脱脂记录

预拉伸（压缩）记录

膨胀指示器、监察管段及蠕胀测点施工记录

与传动设备连接的管道安装记录

封闭及隐蔽工程记录

夹套管加工记录

电阻值测试记录

管道系统试验记录

管道系统吹洗、脱脂、酸洗、钝化记录

现

场

检

查
法兰密封面

管子标记移植

焊缝表面质量

法兰、焊缝及其它连接件的安装位置

补偿器的安装质量

固定支架的安装位置、质量

膨胀指示器、监察管段及蠕胀测点安装质量

填料式补偿器剩余收缩量

施工负责人： 检查员： 组长： 年 月 日

分 项 工 程 质 量 检 验 表
―――钢管、有色金属管道基本项目检验记录
单位工程名称： 分项工程名称：

分部工程名称： 分项工程性质：
检 验 内 容
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
管子、管件、阀门及支吊架弹簧表面质量

高压钢管除去缺陷后的实际壁厚

有色金属管的椭圆度，局部变形及壁厚均匀度

胀口或翻边管子的抽样实验结果

阀门传动装置检查

螺栓、螺母的表面质量

闸阀密封面渗漏量检查

垫片质量

弯管表面质量、壁厚减薄率及椭圆度

卷管组对纵缝间距、支管外壁与纵、环焊缝间距

夹套管与主管间隙、支承块位置

对接焊缝咬边及角焊缝质量
