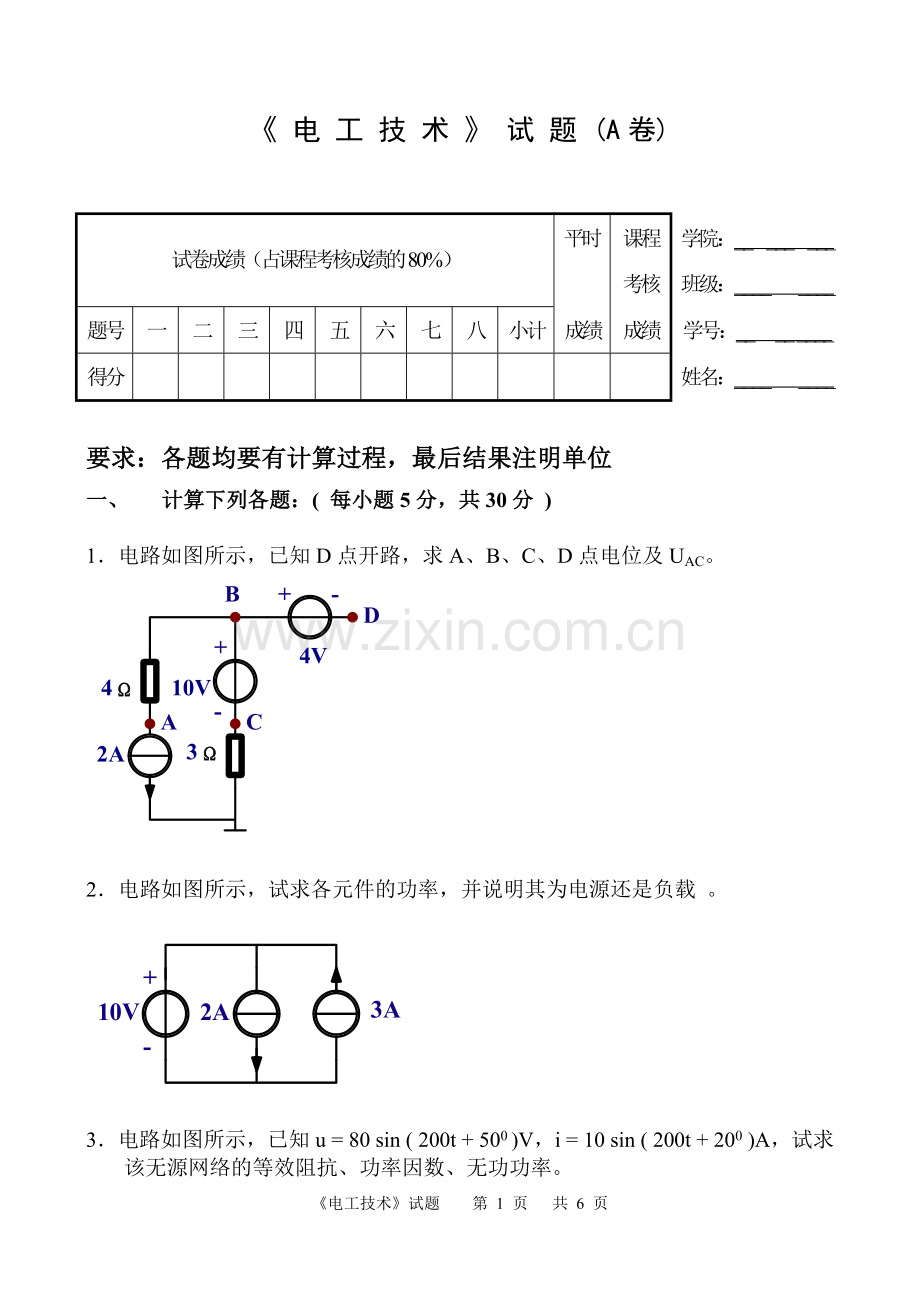

《 电 工 技 术 》 试 题 (A卷)

试卷成绩（占课程考核成绩的80%）
平时
课程
考核
学院：__ ___ ___
班级：____ ____
题号
一
二
三
四
五
六
七
八
小计
成绩
成绩
学号：__ __ ____
得分

姓名：____ ____

要求：各题均要有计算过程，最后结果注明单位
一、 计算下列各题：( 每小题5分，共30分 )

1． 电路如图所示，已知D点开路，求A、B、C、D点电位及UAC。
Ω
Ω

2． 电路如图所示，试求各元件的功率，并说明其为电源还是负载 。

3．电路如图所示，已知u = 80 sin ( 200t + 500 )V，i = 10 sin ( 200t + 200 )A，试求该无源网络的等效阻抗、功率因数、无功功率。

3． 电路如图所示，已知：US=8V, R=2Ω, C＝25μF，L＝4mH，试求角频率ω为何值时电路的电流达最大值？此时频率f0为多少？Imax为多少？

5．电路如图所示，已知：iL(0-) = 2A，各电源均在t=0时开始作用于电路。试求
电路的初始值i(0+)，iL(0+), 稳态值i(∞)，iL(∞)。

Ω
Ω

6．已知变压器的副边有中间抽头，为使8Ω或2Ω的扬声器均能达到阻抗匹配，试求变压器副边两部分的匝数之比N2 / N3。
Ω
Ω

二、电路如图所示，试用戴维宁定理求电流I。(10分)
W
W
W
W
W
