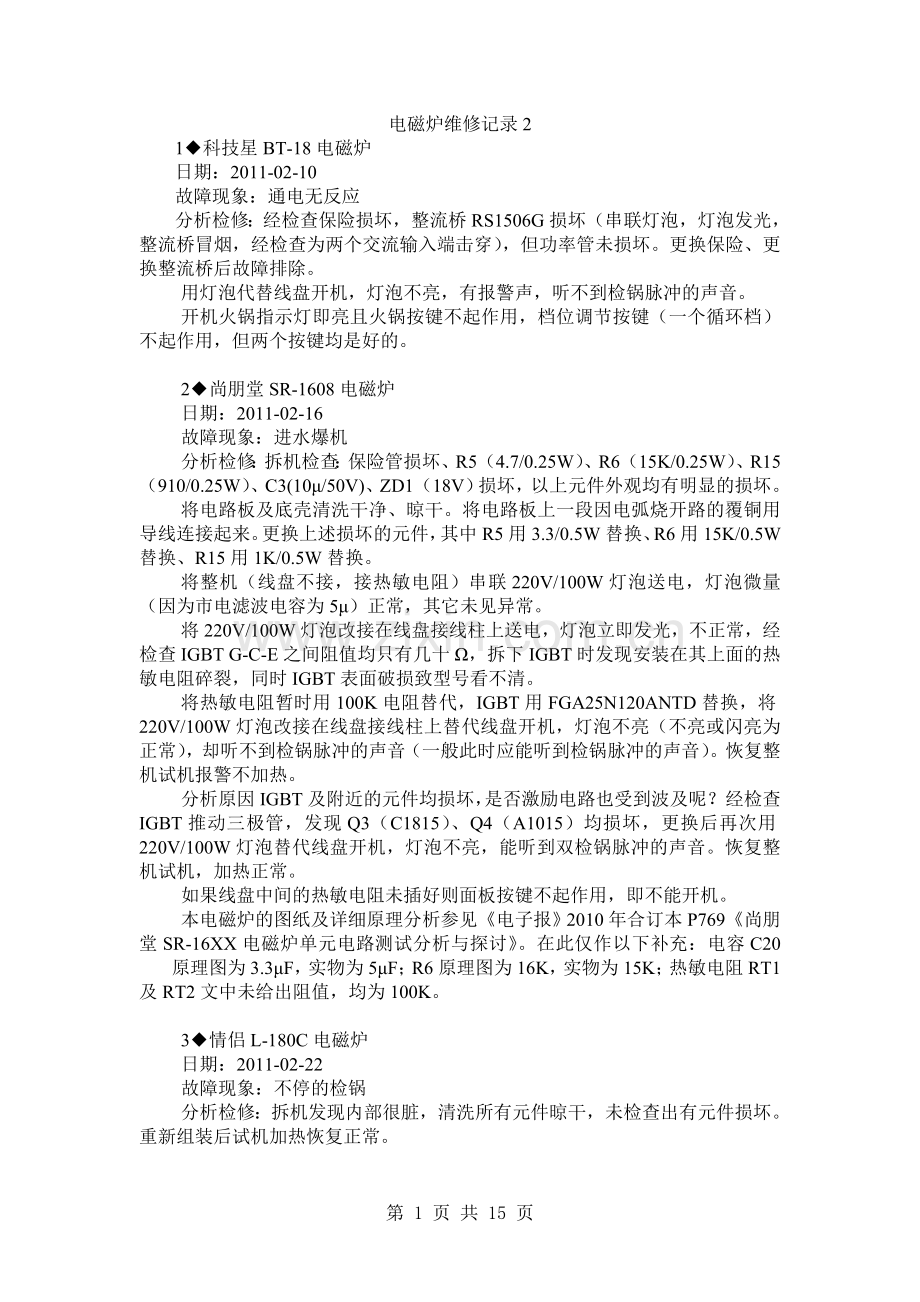

电磁炉维修记录2
1◆科技星BT-18电磁炉
日期：2011-02-10
故障现象：通电无反应
分析检修：经检查保险损坏，整流桥RS1506G损坏（串联灯泡，灯泡发光，整流桥冒烟，经检查为两个交流输入端击穿），但功率管未损坏。更换保险、更换整流桥后故障排除。
用灯泡代替线盘开机，灯泡不亮，有报警声，听不到检锅脉冲的声音。
开机火锅指示灯即亮且火锅按键不起作用，档位调节按键（一个循环档）不起作用，但两个按键均是好的。

2◆尚朋堂SR-1608电磁炉
日期：2011-02-16
故障现象：进水爆机
分析检修：拆机检查：保险管损坏、R5（4.7/0.25W）、R6（15K/0.25W）、R15（910/0.25W）、C3(10μ/50V)、ZD1（18V）损坏，以上元件外观均有明显的损坏。
将电路板及底壳清洗干净、晾干。将电路板上一段因电弧烧开路的覆铜用导线连接起来。更换上述损坏的元件，其中R5用3.3/0.5W替换、R6用15K/0.5W替换、R15用1K/0.5W替换。
将整机（线盘不接，接热敏电阻）串联220V/100W灯泡送电，灯泡微量（因为市电滤波电容为5μ）正常，其它未见异常。
将220V/100W灯泡改接在线盘接线柱上送电，灯泡立即发光，不正常，经检查IGBT G-C-E之间阻值均只有几十Ω，拆下IGBT时发现安装在其上面的热敏电阻碎裂，同时IGBT表面破损致型号看不清。
将热敏电阻暂时用100K电阻替代，IGBT用FGA25N120ANTD替换，将220V/100W灯泡改接在线盘接线柱上替代线盘开机，灯泡不亮（不亮或闪亮为正常），却听不到检锅脉冲的声音（一般此时应能听到检锅脉冲的声音）。恢复整机试机报警不加热。
分析原因IGBT及附近的元件均损坏，是否激励电路也受到波及呢？经检查IGBT推动三极管，发现Q3（C1815）、Q4（A1015）均损坏，更换后再次用220V/100W灯泡替代线盘开机，灯泡不亮，能听到双检锅脉冲的声音。恢复整机试机，加热正常。
如果线盘中间的热敏电阻未插好则面板按键不起作用，即不能开机。
本电磁炉的图纸及详细原理分析参见《电子报》2010年合订本P769《尚朋堂SR-16XX电磁炉单元电路测试分析与探讨》。在此仅作以下补充：电容C20 原理图为3.3μF，实物为5μF；R6原理图为16K，实物为15K；热敏电阻RT1及RT2文中未给出阻值，均为100K。

3◆情侣L-180C电磁炉
日期：2011-02-22
故障现象：不停的检锅
分析检修：拆机发现内部很脏，清洗所有元件晾干，未检查出有元件损坏。重新组装后试机加热恢复正常。

4◆富士宝IH-P2023C电磁炉
日期：2011-02-22
故障现象：不能关机
分析检修：此机关机单独一个按键。拆机发现内部很脏，清洗所有元件晾干，更换部分按键。重新组装后试机加热恢复正常，功率大小可调，但有两三个按键功能不正常，更换按键无效。

5◆富士宝IH-S197C电磁炉
日期：2011-03-01
故障现象：爆机
分析检修：更换保险管（12A）、IGBT（原件型号H15R1202，替换型号FGA25N120ANTD）后故障排除。用220V/100W灯泡替代线盘开机，灯泡不亮，能听到一阵阵的检锅脉冲的声音。图纸参见IH-S1902C。

6◆千森TS-18QS3电磁炉
日期：2011-03-03
故障现象：通电风扇即转，开机屏显E6，蜂鸣器报警
分析检修：E6故障为功率管过温保护，检查R6、R7、R8、85℃温度开关、D2、D4、R17、R14、R13、D6、R16等相关元件，未发现有损坏的。将LM393-7脚输出在印制板上划断，试机故障依旧。
2011-03-16 拆下线盘，通电测试R16一端有+5V电位，一端没有；D6阴极也有+5V电位。将CPU17脚从电路板上划断，再检测R16两端都有+5V电位，以此判断CPU17脚有故障，即CPU损坏。

7◆富士宝IH-P260电磁炉
日期：2011-03-10
故障现象：爆机
分析检修：更换保险管（12A）、IGBT（原件型号FGA25N120AND，替换型号FGA25N120ANTD）、整流桥后故障排除。

8◆美的C21-SH2133电磁炉
日期：2011-03-10
故障现象：通电无反应
分析检修：主板型号MC-IH-M02-B3 VER M8.4 2007-07-07。
根据实物绘制其电源原理图如下图所示：
其工作原理是，由电网电压经整流、L1、C4滤波后变为平滑的直流电压，通过隔离二极管D90（1N4007）、限流电阻R90（22Ω/2W）后，送至开关高频变压器T90初级绕组，加至电源芯片U92（VIPER12A）的5-6-7-8脚（内部开关管漏极）。另一路经T90次级绕组经整流二极管D93，串接开关二极管D94得到约+18V电压加至U92的4脚使电源芯片U92起振输出脉宽信号驱动内部场效应管，在场效应管高速开关状态下，并通过互感作用使T90次级绕组产生交流电压。经整流二极管D93、D92整流，EC91、EC92滤波及U90后得到+18V、+5V电压为整机低压电路供电。
通电测量+5V及+18V皆无。但有+300V电压，且已送到U92的5-8脚。考虑到+5V及+18V皆无，故障应在T90的左边，经更换U92（根据经验外观无损坏十之八九应是好的，笔者并不抱太大的期望）及T90（初级为5Ω直流电阻，次级呈短路状态，笔者怀疑次级短路）皆无效。
接下来查Z90，此稳压二极管用数字万用表二极管挡在路测量是好的，拆下用二极管挡测量正向正常，反向有漏电。用20K挡测量正反向完全一致均为3K多，证实此稳压二极管损坏。用1N4746A更换后故障排除。
由于Z90击穿短路造成U92四脚无法建立正常的工作电压，致使U92不能起振，造成整机无法工作。

9◆美的MC-SY208电磁炉
日期：2011-03-11
故障现象：用户说开机显示故障代码“E08”，不加热
分析检修：分解电磁炉，见内部较脏，满是油污及死蟑螂。就用热水加洗涤剂（洗碗用的），用毛刷及牙刷将两块电路板及上下罩壳（将风扇取下不洗）刷洗干净。实践证明方法有效，去污效果明显。后用自来水冲洗干净，再用热风枪吹及100W的白炽灯泡烘烤的办法去除全部水分。
重装后电磁炉加热正常，只是风扇噪音大，在轴承（干涸）部分加入少许机油后噪音明显降低。

10◆美的MC-SH2112电磁炉
日期：2011-03-16
故障现象：部分按键不起作用
分析检修：更换全部14个按键。

11◆松宝SC2063电磁炉
日期：2011-03-21
故障现象：在使用中损坏，无任何动作
分析检修：拆机检查保险损坏、IGBT（FGA15N120ANTD）损坏、整流桥（D15XB 80）损坏。
更换保险（12A）、IGBT（用FGA25N120ANTD替换）、整流桥（用D25SBA 80替换）后故障排除。
风扇噪音大，在轴承（干涸）部分加入少许机油后噪音明显降低。

12◆九阳JYC-16D电磁炉
日期：2011-03-23
故障现象：按键功能紊乱
分析检修：除关机按键外，更换其余九个按键后故障排除。
更换按键后在试机过程中出现功能紊乱，自动开机、按键功能失效、不能关机等乱象，疑与洗后未干透（又不太像，因为先用吹风机吹干后又用100W灯泡烘了一会儿）有关，对按键板做了一些检查，未发现故障点，最后组装试机各按键功能正常。

13◆格兰仕C18A-DEP1Ⅱ电磁炉
日期：2011-03-24
故障现象：有时插上电源，所有指示灯及数码管都在闪，蜂鸣器有杂声，按键不起作用。有时在工作中显示E0，不加热、关机无效、蜂鸣器报警，只有拔下电源插头。稍后再试又工作正常，正常时按键操作时间明显延长。
分析检修：2011-03-30 更换晶振（8MHz）一切恢复正常。

14◆富士宝IH-P260电磁炉
日期：2011-03-27
故障现象：可短时间加热，然后停止加热蜂鸣器报警
分析检修：拆机发现风扇叶片与底罩挂擦，原来轴承脱落，装回后风扇正常运转，电磁炉故障排除。

15◆千森TS-18PS2电磁炉
日期：2011-03-27
故障现象：可短时间加热，然后停止加热蜂鸣器报警
分析检修：拆机发现局部电路板浸水锈蚀，有青苔。清洗发现散热风扇的限流电阻（12Ω/1W）一脚锈断，用电吹风将清洗干净的电路板吹干，用12A保险管更换细铜丝（原机替代保险用）、用10Ω/2W电阻更换损坏的电阻后电磁炉恢复正常。
此电磁炉散热风扇似乎不停，控制信号由CPU发出。

16◆美的MC-SY208电磁炉
日期：2011-04-06
故障现象：用户反映间断加热
分析检修：拆机发现风扇叶片与底罩挂擦，原来轴承脱落，装回后（并在轴承中加几滴摩托车润滑油）风扇正常运转，电磁炉故障排除。

17◆雅乐思（无型号）电磁炉
日期：2011-04-09
故障现象：用户反映进水内部打火
分析检修：拆机发现内部很脏，清洗两块电路板并吹干，未发现故障元件。恢复整机试机，电磁炉正常加热。
此电磁炉多一个快速恢复二极管（IGBT本身含有快速恢复二极管）。
最大输入电流10挡10A。

18◆尚朋堂SR1607C电磁炉
日期：2011-04-11
故障现象：用户反映进水内部打火
分析检修：拆机检查未发现故障点，整机串联100W/220V灯泡，灯泡芯微亮（检查发现进线滤波电容为3.3μ正常），将100W/220V灯泡代替线盘开机，灯泡不亮，蜂鸣器报警，仔细听有检锅的双脉冲声音。
恢复整机试机，故障排除。
试机发现按键功能紊乱，后将八个按键（全部生锈）全部更换，按键功能恢复正常。
此电磁炉线盘外圈接+300V，内圈接IGBT C极。与其它电磁炉相反；线盘由内而外呈逆时针盘绕，与其它电磁炉相同。
最大输入电流8A，最小输入电流0.75A。

19◆美的MC-SY1913电磁炉
日期：2011-04-22
故障现象：反复检锅，蜂鸣器时响时不响，不加热
分析检修：遍查电阻电容无效，最后更换LM339，故障排除。
采用变压器输出三组低压电，经过整流稳压，得到+5V、+12V、+18V(实测+15V)。日本NEG面板。

20◆美的C21-SH2120电磁炉
日期：2011-05-03
故障现象：送电蜂鸣器发出“滴”的一声响，但不能开机
分析检修：清洗、吹干按键板，更换除定时按键外的全部十一个按键，故障排除。

21◆奥克斯电磁炉
日期：2011-05-10
故障现象：不通电
分析检修：拆机检查：保险管损坏、IGBT损坏、5μF大电容爆裂。线盘局部烧黑，明显有过热现象。
更换12A保险管、IGBT（1KW25T120）及5μF大电容后电磁炉恢复加热功能，但不久即闻到线盘烧糊的味道。检查发现不仅线盘烫手，线盘下方的5μF大电容也烫手。
此电磁炉由于线盘线太细，导致工作时发热严重，不仅自身要损坏，还波及其它元件，整机故障率上升，热效率下降。

22◆美的MC-SP203H电磁炉
日期：2011-05-13
故障现象：进水损坏
分析检修：他人已更换IGBT、保险管用细铜丝替代，22Ω/2W电阻用27Ω/3W替换，未修好。
标准板MC－IH－M00。SH208、SP203H、SPY181、EH201B、EH201用此主板。
用标准的12A保险管更换细铜丝。
电源部分以FSD200为核心构成，同时预留了VIPER12A的位置。由于FSD200不易买到，可将其改为以VIPER12A为核心的电源。方法如下：
⑴电阻R94、R95、R96去掉；
⑵电容C94去掉；
⑶三极管Q90去掉；
⑷U91（FSD200）去掉，安装U92（VIPER12A）；
⑸Z90由原来的15V/0.5W，更换为18V/0.5W；
⑹安装二极管D94（IN4148）；
⑺安装电阻R97（0欧）。
改造前后的原理图如图一、图二所示：

改造完成后，整机串联220V/100W灯泡送电，测+18V只有9V，且限流电阻R93烫手。经检查贴片三极管Q3（NPN型，管脚排列为左B、右E、上C）击穿，更换后测+18V上升到+16V以上。
随后检查发现LM339集成电路1、2、11脚短路，更换。
用100W/220V灯泡代替线盘开机，灯泡不亮，但无检锅脉冲的声音。
恢复整机实验，电磁炉报警不加热。

由图三可以看出CPU发出的PAN信号通过R27、C6将LM339-10脚电位拉低，13脚为高电平，Q3导通、Q4截止，IGBT导通。
检查发现贴片电阻R27（330Ω）开路，更换后故障依旧，更换C6（2.2nF/63V）后用100W/220V灯泡代替线盘开机，灯泡不亮，有检锅脉冲的声音。
实测原C6为2.04 nF，更换的电容为2.27 nF。
恢复整机，报警解除，加热正常。
4.3KΩ的贴片电阻安装在C7（470pF电容被取消）的位置，R17及R52的位置未装元件。

23◆富士宝IH-P90电磁炉
日期：2011-05-19
故障现象：加热数分钟后，停止加热并蜂鸣器报警
分析检修：检查发现散热风扇不转，但风扇铭牌缺失，根据经验判断富士宝的风扇均为+12V，更换后实验，风扇运转平稳。只是风扇停止时与风扇并联的二极管负极的电位是+22V，风扇运转后降为+12V。
更换全部按键。
经试验电磁炉工作正常。只是插头（三相）与插座接触不好，造成检锅停机的故障。
另接插头，电磁炉工作正常。
2011-05-23 开机检锅即自动关机。经检查为线盘接线端子生锈导致接触不良所致，处理后故障排除。

24◆尚朋堂SR-1603A电磁炉
日期：2011-05-19
故障现象：灯闪不加热，蜂鸣器报警
分析检修：清洗电路板后试机正常。
将100W/220V灯泡代替线盘开机，灯泡不亮，蜂鸣器报警，仔细听有检锅的双脉冲声音。
另将插头及线盘接头的氧化层用锉刀清除。

25◆富士宝IH-P260电磁炉
日期：2011-05-20
故障现象：爆机
分析检修：更换保险管（12A）、IGBT（FGA25N120ANTD）、整流桥。
将100W/220V灯泡代替线盘开机，灯泡不亮，蜂鸣器报警，仔细听有一个检锅脉冲的声音。
故障排除。

26◆某电磁炉（无名称及型号）
日期：2011-05-26
故障现象：不通电
分析检修：拆机检查：保险管无损坏，IGBT无损坏。电源部分以集成电路VIPER12A为核心构成。经检查22Ω/0.5W限流电阻（表面有裂痕）开路，其它未见损坏。
用22Ω/2W电阻更换损坏的电阻。整机（线盘不接，接线盘中间的热敏电阻）串联100W/220V灯泡通电开机，显示及操作均正常。
将100W/220V灯泡代替线盘开机，灯泡不亮，蜂鸣器报警，仔细听有一个检锅脉冲的声音。
恢复整机，电磁炉加热正常，实测最大输入电流7A（显示2000W时）。
此电磁炉为感应式按键，内部干净，只有少许油渍。

27◆容声CR-18E电磁炉
日期：2011-06-10
故障现象：不通电
分析检修：经拆机检查：保险管损坏、IGBT损坏（FGA25N120AND）C-E击穿。
更换保险管（12A）、IGBT（FGA25N120ANTD）后电磁炉恢复加热功能。
常温下IGBT热敏电阻阻值约50K，线盘热敏电阻100K，最大输入电流5A。
将100W/220V灯泡代替线盘开机，灯泡不亮，蜂鸣器无报警，仔细听有一组检锅脉冲的声音。
第二天早上又坏，再次更换上述两个元件。

28◆富士宝IH-P200
日期：2011-06-10
故障现象：用户说可加热，但会报警并停止加热，且关机无效；通电中档火力指示灯及功率指示灯即亮
分析检修：经观察指示灯故障系CPU相应端口故障所致，故无法维修。
将三块电路板仔细清洗，吹干，将一些焊点仔细重焊，另接一个电源线。
原电源线使用三线插头，并在机体上有一个对接头，三线插头有一爪明显烧糊，地线接电源变压器外壳，没有实质上的意义。
最大输入电流8.5A。电磁炉经试机未发现问题，建议用户垫高电磁炉以增加空气的吸入量，改善散热效果。

29◆富士宝IH-P70
日期：2011-06-22
故障现象：显示正常，但不加热，蜂鸣器也不报警。
分析检修：串联电流表观察，通电开机电流表开始显示正常电流，约十几秒后电流表显示开始震荡，最小为零，且震荡幅度越来越小，到最后电流表指针为0.5-0A，蜂鸣器开始报警。关机后如果不拔插头再开机，电流表维持低幅震荡。如果断电稍后再通电开机，故障重复出现。
最后更换4.00M晶振，电磁炉恢复加热功能，交付用户。

30◆九阳JYC-16D电磁炉
日期：2011-06-22
故障现象：开机后风扇转动正常，有时指示灯闪烁不加热，有时显示E1，同时蜂鸣器报警。
分析检修：串联电流表观察，通电开机电流表指针在正常值与零之间来回震荡。
用前台电磁炉换下来的4.00M晶振更换本机晶振，也可加热。又将本机原配晶振换回，电磁炉正常工作几次后故障又出现。
从别的电磁炉上拆下一个4.0M晶振换上，几次正常加热后故障又出现。
将整流桥、IGBT及疑似虚焊点重新焊了一遍。

31◆希贵电磁炉
日期：2011-06-27
故障现象：开机后，数码显示管显示加热档位“5”，但一闪而过，自动停机
分析检修：将插头两插片之间的距离用手捏小一点，使之与插座弹片接触良好，故障排除。

32◆美的C20-SH2050电磁炉
日期：2011-06-28
故障现象：报警不加热
分析检修：该电磁炉（TM-A13电路板）是美的公司2007年8月份研发的新产品之一。该板采用的CPU型号为CHKS007。该CPU内置同步电压比较电路、高压保护电路、电网电压检测电路、电流检测电路、浪涌电压保护电路、浪涌电流保护电路、脉宽调控电路、锅具温度检测电路、IGBT温度检测电路及风机控制等电路。
经检查R4（240K/0.5W）开路，更换后故障排除。相关电路如下图所示。

33◆南极星电磁炉
日期：2011-06-28
故障现象：不加热、内部有打火声
分析检修：根据故障现象判断为内部接线松动或印制板焊点松动。打开外壳，检查接线并无松动，检查印制板2μ、5μ大电容焊点完好。当检查到谐振电容（0.24μ）时，发现其一只焊脚焊点出现明显松动，将其补焊后故障排除。
更换+18V风扇。

34◆上海澳雪DZ-200X电磁炉
日期：2011-06-28
故障现象：用户说使用时面板温度太高导致谐振线盘烧坏
分析检修：开盖检查果然线盘烧坏，用一个线径较细的线盘更换后未试验，交付用户使用，用户仅使用一次就说闻到糊味，取回开盖后发现线盘已经烧坏报废。对比此线盘的线径与原机的确实细了不少。
于是比照原机的线盘在修理铺又买了一个线径与之差不多的装上，将可调电阻（500Ω）用线引出电磁炉，通电开机逆时针调节电位器（增加阻值，使反馈量增加），使电磁炉的最大输入电流为7A。将可调电阻装回电路板上。
烧水试验，一壶水烧开，开盖检查，线盘未见变色，电磁炉正常。

35◆千森T40电磁炉
日期：2011-06-29
故障现象：上电空开跳闸
分析检修：经拆机检查：IGBT损坏（FGA25N120ANTD）损坏。
更换IGBT（1KW25T120）后电磁炉恢复加热功能。

36◆南极星电磁炉
日期：2011-07-01
故障现象：烧水几分钟后蜂鸣器响三声、显示故障代码“E4”，随即自动关机
分析检修：不清楚“E4”的含义，但检查发现DC15V散热风扇不转，且拆机时线盘及IGBT散热片都很烫，可判断“E4”为内部超温，检查发现散热风扇损坏，更换散热风扇后故障排除。
此机无锅故障代码为“E1”，另外此机偶尔蜂鸣器响三声、显示“E0”随即自动关机，不知何意。

37◆某电磁炉（无名称及型号）
日期：2011-07-05
故障现象：不能开机
分析检修：主板号T8Ba-20070815 经检查按键板发现局部锈蚀，一些电阻及跨线引脚断裂或即将断裂。
将电路板清洗干净、吹干，更换受损元件及大部分按键后电磁炉加热正常。

38◆顺柏SC-16A2电磁炉
日期：2011-07-25
故障现象：通电无反应
分析检修：经检查电源变压器原边损坏，其电源部分原理图如图一所示：
+12V给散热风扇供电，+5V给CPU供电，+24V给LM339及IGBT驱动电路供电。
由于没有完全相同的变压器，于是用一个220V/24V的变压器进行改造，改造后的原理图如图二所示，

增加一个7812，将24V的稳压二极管换成18V（1N4746A）的稳压二极管，经试验开机风扇（12V/0.3A）工作后+18V下降太多（约+14V），更换小电流（12V/0.1A）风扇，开机风扇工作后维持+18V不变。
将100W/220V灯泡代替线盘开机，灯泡不亮，听不到检锅脉冲的声音。
恢复整机，加热几秒钟后，机内发出“滋啦滋啦”的声音并冒出黑烟，断电检查发现0.27μ的谐振电容损坏，更换后电磁炉恢复加热功能。
更换全部按键。

39◆美的MC-SY2012电磁炉
日期：2011-07-25
故障现象：通电无反应
分析检修：此电磁炉电源部分为开关电源，经检查+5V及+18V皆无，查22Ω/2W限流电阻及相关元件皆无损坏，测VIPer12A(5-8)脚有200V电压，更换VIPer12A（外观完好无损）后故障排除。
下图可作参考，78L05实物为7805。
更换全部按键。

40◆坂田C-18SG3-H电磁炉
日期：2011-11-28
故障现象：通电无反应
分析检修：开关电源整流二极管（FR107）击穿，正反向电阻均为120
Ω，用相同型号的二极管更换后故障排除。

41◆富士宝IH-P70
日期：2011-12-05
故障现象： 爆机
分析检修：检查发现5μ滤波电容损坏，内部物质流出。IGBT（K25N120）击穿损坏。但保险无损坏。
更换上述两个元件，其中IGBT用1KW25T120替换。将100W/220V灯泡代替线盘开机，灯泡不亮，有检锅脉冲的声音，蜂鸣器报警。
整机装好后，电磁炉能加热。

42◆立邦EC18LD电磁炉
日期：2011-12-06
故障现象： 报警，屏显E1
分析检修：检查发现R78（820K±5%、1/8W）电阻变质约为920K，另R72（470K±5%、1/8W）有锈蚀，一并更换后故障排除。
将100W/220V灯泡代替线盘开机，灯泡闪亮，蜂鸣器报警。

43◆美联C-20F31电磁炉
日期：2011-12-08
故障现象： 插电即显示E-4，开机后交替显示正常加热状态与E-4代码
分析检修：查相关资料“E---4”为灶面温度传感器开路或温度过低保护，拆机测量灶面温度传感器果然开路，仔细观察发现其已从中间断裂。
用100K(室温下测量约180K)的温度传感器更换之，并在温度传感器上涂上散热硅脂，装好后插电显示“----”，故障排除。

44◆富士宝IH-P70电磁炉
日期：2011-12-21
故障现象：爆机
分析检修：更换IGBT（原型号H20R1202），用1KW25T120替换。更换保险管。更换“减”按钮。
经笔者比对，此电磁炉的线路板与IH-P260及IH-P190B(《电子报》2007年合订本第247页有图及原理介绍，注意IH-P190A则完全不同）的原理图很相似，完全可作参考。
将100W/220V灯泡代替线盘开机，灯泡不亮，蜂鸣器报警，有检锅脉冲的声音。

45◆千森TS-20PS2电磁炉
日期：2011-12-26
故障现象：爆机
分析检修：主电路板采用“本森 HONSE-NO:I 2006-4-21”。更换IGBT（原型号FGA25N120ANTD），用1KW25T120替换。更换保险管。清洗吹干两块电路板。
通电试机观察电流表，开始只有检锅声，电流为零，约十分钟后，开始有电流。不久后跳闸，检查发现D3-D6（1N4007）处电路板烧黑，四个二极管中有三个击穿短路，但IGBT未损坏。
更换损坏的二极管后，串联100W/220V灯泡送电，灯泡很亮，赶紧断电。检查VIPer12A 5-8脚对地呈短路状态，但集成电路外观完好无损，拆下此集成电路后VIPer12A 5-8脚处对地仍呈短路状态，此时拆下检查脉冲变压器的原边与次边呈短路状态，但此脉冲变压器外观亦完好无损。
由于脉冲变压器已损坏，难以购买，就用开关电源来代替。这是一种针对电磁炉维修用的开关电源，小巧轻便、价格便宜，外包装尺寸实测约为60mm×35mm×20mm，输出三组直流电：+18V、+12V、+5V。
将损坏的脉冲变压器拆除，其余不动，开关电源输入端按极性焊接在整流桥的正负端，+18V输出对应焊接在电磁炉主板的+18V点上，即只接三根线，其余不用，如图一所示，后用两颗小螺钉将开关电源固定在电磁炉底罩上。

不接线盘送电，测量+18V为+18V,+5V准确，开机后在风扇转动的情况下，测+18V为+16V，认为问题不大。
将100W/220V灯泡代替线盘开机，灯泡不亮，有检锅脉冲的声音。
恢复整机后，烧水试机，烧开一壶水后断电，触摸开关电源无元件过热，电磁炉恢复正常。

46◆海尔CH2009电磁炉
日期：2011-12-30
故障现象：通电无反应
分析检修：检查发现由于进水所致，整个清洗，吹干。更换全部按键（六个）。
检查保险及IGBT未损坏，检查电源部分发现R1（100Ω/2W）开路损坏，Q2（13003 B-C-E B-E击穿）损坏，更换后报警不加热。屏显E1。查资料得知E1为无锅报警。
检查同步电路发现R5（820K/0.5W）阻值变为1.5M，更换后故障排除。
