工艺管道质量单.doc

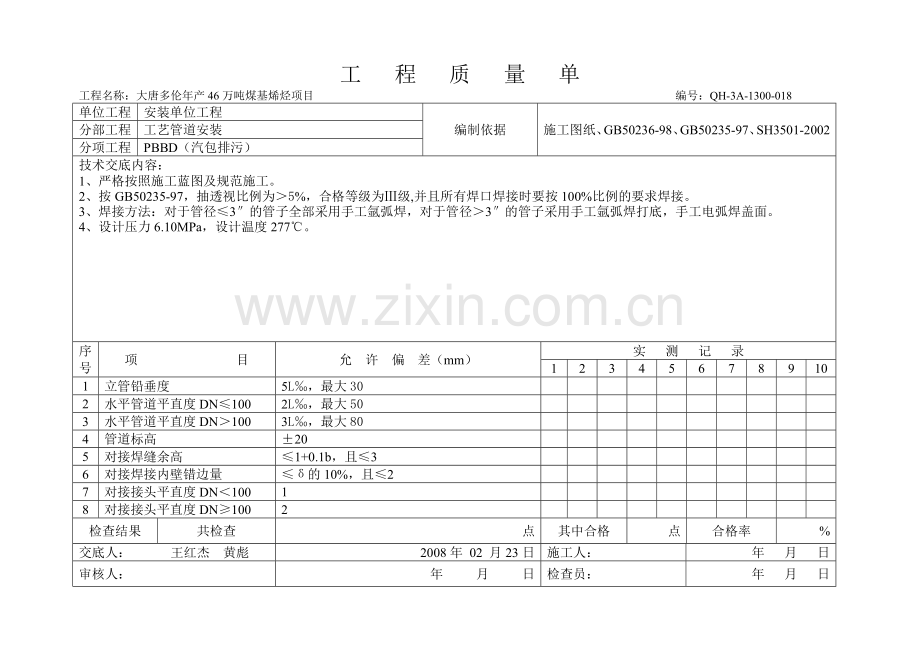

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-018
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
PBBD（汽包排污）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按GB50235-97，抽透视比例为＞5%，合格等级为Ⅲ级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力6.10MPa，设计温度277℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日
工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-019
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
PCW1（汽包循环水供应）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按GB50235-97，抽透视比例为＞5%，合格等级为Ⅲ级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力7.30MPa，设计温度280℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日
工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-020
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
PCW2（汽包循环水返回）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按GB50235-97，抽透视比例为＞5%，合格等级为Ⅲ级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力7.30MPa，设计温度280℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日
工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-021
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
中压锅炉给水（WBMP）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按GB50235-97，抽透视比例为＞5%，合格等级为Ⅲ级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力9.30MPa，设计温度170℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日
工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-022
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
中压蒸汽（SMP2）/开车蒸汽（SMP3）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞20%，合格等级为II级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力6.10MPa，设计温度450℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日
工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-023
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
中压蒸汽冷凝液（PSMPC-113002）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞20%，合格等级为II级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力6.10MPa，设计温度450℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-024
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
中压蒸汽冷凝液（PSMPC-113912）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞5%，合格等级为III级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力6.10MPa，设计温度300℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-025
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
排污水（WW）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞5%，合格等级为III级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力4.60MPa，设计温度250℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-026
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
高压工艺水（PPWH）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞20%，合格等级为II级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力6.90MPa，设计温度450℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-027
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
含高固体合成气（PSGS）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞20%，合格等级为II级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力4.6MPa，设计温度380℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-028
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
压缩机激冷气（PQG2）/压缩机激冷气（PQG1）
/压缩机返回气（PQG3）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞20%，合格等级为II级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力4.8MPa，设计温度250℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-029
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
低压煤粉循环管线（PPC3）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞10%，合格等级为II级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力1.20MPa，设计温度450℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-030
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
煤粉循环管线（PPC2）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞100%，合格等级为II级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力6.00MPa，设计温度150℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-031
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
煤粉给料管线（PPC1）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞100%，合格等级为II级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力6.00MPa，设计温度150℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-032
单位工程
安装单位工程
编制依据
施工图纸、GB50236-98、GB50235-97、SH3501-2002
分部工程
工艺管道安装
分项工程
烧嘴冷却水（CWBU）
技术交底内容：
1、严格按照施工蓝图及规范施工。
2、按SH3501-2002，抽透视比例为＞5%，合格等级为III级,并且所有焊口焊接时要按100%比例的要求焊接。
3、焊接方法：对于管径≤3″的管子全部采用手工氩弧焊，对于管径＞3″的管子采用手工氩弧焊打底，手工电弧焊盖面。
4、设计压力6.90MPa，设计温度250℃。

序号
项 目
允 许 偏 差（mm）
实 测 记 录
1
2
3
4
5
6
7
8
9
10
1
立管铅垂度
5L‰，最大30

2
水平管道平直度DN≤100
2L‰，最大50

3
水平管道平直度DN＞100
3L‰，最大80

4
管道标高
±20

5
对接焊缝余高
≤1+0.1b，且≤3

6
对接焊接内壁错边量
≤δ的10%，且≤2

7
对接接头平直度DN＜100
1

8
对接接头平直度DN≥100
2

检查结果
共检查
点
其中合格
点
合格率
%
交底人： 王红杰 黄彪
2008年 02 月23日
施工人：
年 月 日
审核人：
年 月 日
检查员：
年 月 日

工 程 质 量 单
工程名称：大唐多伦年产46万吨煤基烯烃项目 编号：QH-3A-1300-033
单位工程
安装单位工程
