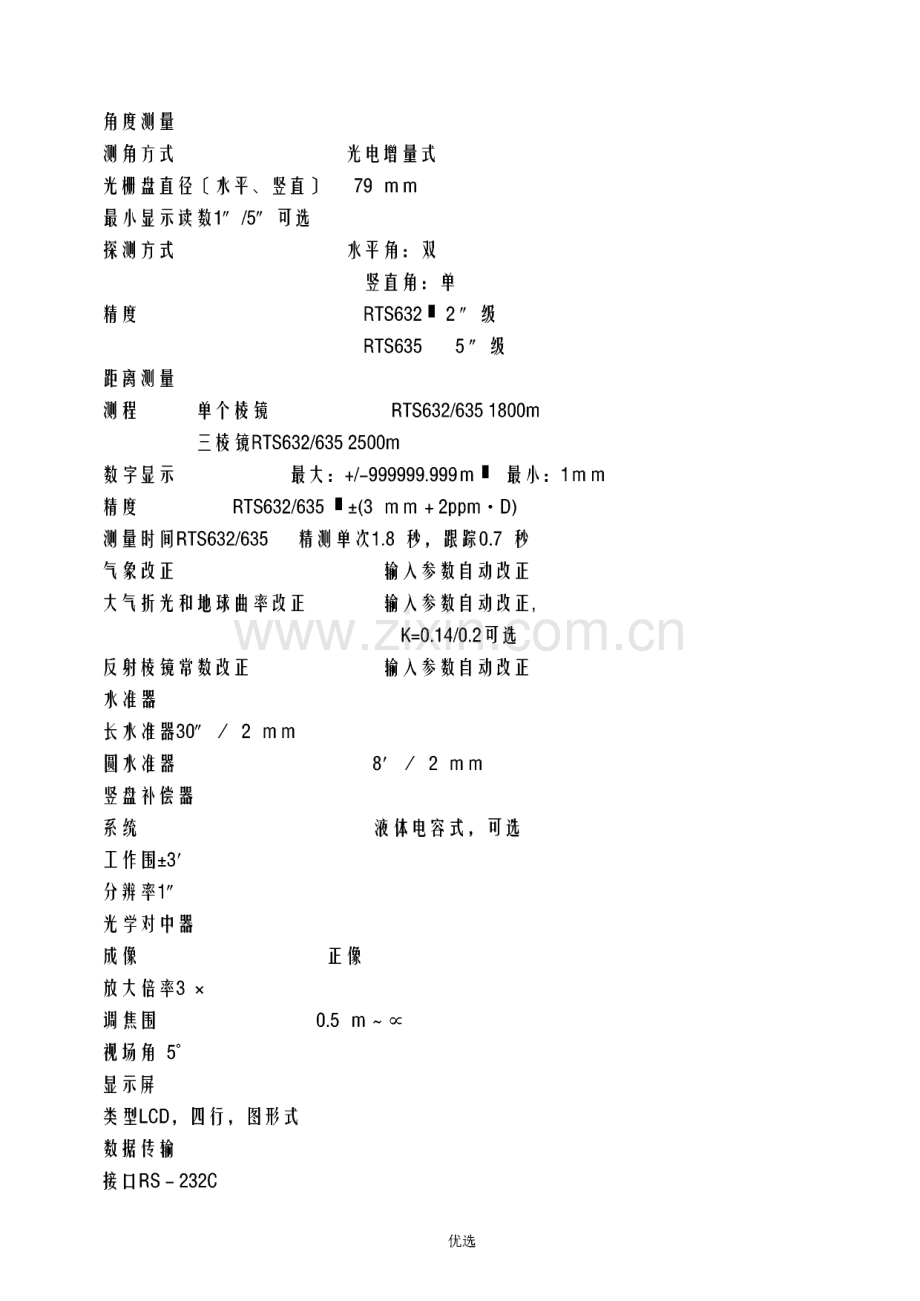

一光全站仅使用方法第一节技术规格RTS635全站仅是中文、数字键盘全站仪，置大容量存和各种应用测量程序测角局 部采用光栅增量式数字角度测量系统,测幽局部采用相位式幽离测量系统;使用微型计 算机技术进展测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距 或平距、高差等测量结果，可以进展角度、坡度等多种模式的测量QRTS635全站仪可广泛应用于国家和城市的三、四等三角控制硼量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测 量、地形测量和多种工程测量。一、性能特点 键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。全面参数设置多达12项参数的设置功能，可满足于各种专业涮量和工程涮量。存文件化管理采用了具体存的程序模块，仅存放坐标数据可达8000点以上，可 方便进展存管理。多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现 数字化测量 坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电腼 间的双向传输 可选激光下对点可调激光亮度、可调光斑大水，使得硼量更加方便 温度设定围-40+60步长1 大气压改正 600hPa-1500hPa 步长1hPa 测距最小读数精细测量模式1mm 跟踪硼量模式10mm 棱镜常数改正-99.9mm +99.9mm 角度测量读数系统光电增量编码系统二、技术指标望远镜成像 正像放大倍率30 x有效孔径 望远：40 m m，测距：45 m m分辨率4视场角130 最寂视距17m专业角度测量测角方式 光电增量式光栅盘直径水平、竖直79 mm 最小显示读数1/5可选探恻方式精度矩离测量测程 单个枝镜水平角：双竖直角：单RTS632,2 级RTS635 5 级RTS632/635 1800m三枝镜 RTS632/635 2500m数字显示 最大：+/-999999.999m,最小：1mm精度 RTS632/635 (3 mm+2ppm-D)测量时间RTS632/635 精测单次1.8秒，跟踪0.7秒气象改正大气折光和地球曲率改正反射枝镜常数改正水准器长水准器30/2 mm圆水准器整盘补偿器系统工作围3分辨率1光学对中器成像放大倍率3 x调焦围视场角5显示屏类型LCD,四行，图形式数据传输接口 RS-232C输入参数自动改正 输入参数自动改正,K=0.14/0.2 可选输入参数自动改正8/2mm液体电容式，可选正像0.5 m 8优选机载电池电源电压连续工作时间使用环境素工作环境温度可充电镖-氢电池直流72 V连续涮距/角度测量为4小时角度测量 到12小时-20 +45尺寸及重量外形尺寸160 x 155 x 360 mm重量 5.5 k g第二节仪器外观各部件名称一、部件名称 二、屏幕显示1.屏幕显示符号说明符号名称符号名称VZ天顶距PT#点号VH高度角ST/BS/SS测站/后视/碎部点标识V%坡度Ins.Hi(I.HT)仪器高HR/HL水平角顺时针墙/逆时针增Ref.Hr(R.HT)枝镜高SD/HD/VD斜距/平距/高差ID编码登记号N北向坐标PCODE编码E东向坐标P1/P2/P3第一/二/三页Z高程2.测量模式显示例如显示屏采用点阵图形式液晶显示LCD，可显示4行汉字，每行8个汉字。测量时:第一、二、三行显示测量数据；第四行显示对应相应测量模式中的按键功能。仪器显示分测量模式与菜单模式两种。VZ:8154 121 11HR:157331 58 11置零锁定记录P1VZ:8154 1 21 HR:15733 1 58 11SD:130,216m距记录 piHR:15733 1 58 11HD:128,919mVD:18.334m距记录 pi优选角度测量模式天顶距：8154 21水平角：15733，58坐标测量模式北向坐标：5.838 m 东向坐标：-3.308 m高程：0.226 mN:5.838mE:-3.308mZ:0.226m测距记录 P1矩离测量模式1天顶距：8154 21水平角：15733，58斜距：130.216 m菜单1/3F1：放样F2：数据采集F3：程序距离测量模式2 水平角：15733,58 平距：128.919 m高差:18.334 m设置1/3F1：最小读数F2：角度单位F3：长度单位主菜单第1页共3页按F1键进人”放样按F2键进入”数据采集按F3键进入嘴序设置子菜单按F1键进入最小读数设 置按F 2键进入角度单位设 置按F 3键进入长度单位设 置3.操作面板按键说明按键第一功能第二功能FVF4对应第四行显示的功能明能参见所显示的信息09输入相应的数字输入字母以及特殊符号ESC退出各种菜单功能夜照明开/关0开/关机MENU进入仪器主菜单字符输入时光标向左移 存管理中查看数据上一页DISP切换角度、斜但、平距和 坐标测量模式字符输入时光标向右移 存管理中查看数据下一页ALL一键启动测量并记录向前翻页存管理中查看上一点数据EDM测距条件、模式设置菜单向后翻页存管理中查看下一点数据优选4.功能键兼键使用说明蒙键功能标记在显示屏的第四行。垓功能随测量模式的不同而改变。F1 F2 F3 F41角度测量VZ：9016 00HR：15616 18置等锁走记录P1F1 F2 F3 F4VZ：9016 00HR：15616,18置零锁定记录P1VZ：9016 00HR：15616 18面斜坡度竖角P2F1 F2 F3 F4VZ：9016 00HR：15616 18直角左右设角P3F1 F2 F3 F4置零：水平角置零。将物镜对准目标后按旧置零键水平角设置为0。00 00，也由于 测角时电子电胳工作的不稳定性存在2 5 之间的误差。锁定：水平角锁定。首先转动水平度盘，将屏幕上显示的水平角设置为所需设定的角度,然后接F2锁定键使水平角固定不变，再转动水平度盘将物镜对准目标,按提 键水平角设置为所需设定的角度。记录:记录测量数据。将所测数据记录在全站仅存中。面斜：设置面斜改正功能开或关。设置全站仪颜斜补偿状态。坡度：天顶距/坡度的变换设置全站仪显示天顶距还是显示全站仅到目标的坡度比。竖角：天顶距/高度角的变换。设置全站仪显示天顶距还是显示竖直角Q直角：直角蜂鸣（接近直角时蜂鸣器响）。设置全站仪的水平角在接近0、90 180 2700 时蜂鸣器发出响声。左右：水平角顺/逆时针增加（默认石）。设置全站仪的水平角顺时针增加还是一时针减小。设角：预置一个水平角。符物镜对准目标，按F3设角键由键盘输入所需设定的水平角。注：在角度测量状态下有三个屏幕显示，接F4键依次转换各屏幕，要实现显示屏的 第四行所显示的功能，按对应的旧键即可。2斜距恻量F1 F2 F3 F4 F1 F2 F3 F43平距测量VZ：9016 00VZ：9016 00HR：15616 18HR：15616 18SD：0.000 mSD：0.000 m距记录 P1偏心放样 P2优选HR：15616 18HD：0.000 mVD：0.000 m测距记录 P1HR：15616 18HD：0.000 mVD：0.000 m偏心放样 P2F1F2 F3 F4 F1 F2 F3 F4测距：测量并显示。开场测距经数秒后显示测量结果。记录：记录测量数据。将所硼数据记录在全站仅存中或计算机中。偏心：偏心测量模式。进入偏心测量菜单。放样：距离放样模式进入距离放样模式。4坐标测量N：123456.789mE：-123456.789mZ：-0.789m测距记录 P1N：123456.789mE：-123456.789mZ：-0.789m镜局测站P2N：123456.789mE：-123456.789mZ：-0.789m偏心后视P3F1 F2 F3 F4 F1 F2 F3 F4 F1 F2 F3 F4测距：启动测量并计算坐标。开场测距，经数秒后显示由全站仪部按一定程序，根据测 站点和后视点的条件计算出来的目标点坐标Q记录：记录当前显示的坐标数据。将所测数据记录在全站仅存中或计算机中。镜高：输入枝镜高度。输入目标点的枝镜高度。测站：输入测站点坐标。输入刚站点的数据。偏心：偏心测量模式。进入偏心测量菜单。后视：输入后视点坐标输入后视点的数据。5各测量模式下软键功能表。模式显示软键功能页数置零F1水平角置零锁走F2水平角锁走P1角记录F3记录测量数据度面斜F1设置面斜改正功能开或关a坡度F2天顶曲/坡度的变换P2量竖角F3天顶距/高度角的变换直角F1直角蜂鸣（接近直角时蜂鸣器响）P3左右F2水平角顺/逆时针增加（默认右）优选设角F3预置一个水平角斜测距F1启动测量并显示P1距记录F2记录测量数据偏心F1偏心测量模式量放样F2距离放样模式P2平测距F1测量并计算平距、高差P1距记录F2记录当前显示的测量数据偏心F1偏心硼量模式量放样F2距离放样模式P2测距F1启动测量并计算坐标P1坐记录F2记录当前显示的坐标数据标镜局F1输入枝镜高度测站F3输入刚站点坐标P2量偏心F1偏心测量模式P3后视F3输入后视点坐标第三节测量前的准备工作使用全站仪进展测量前要做好充分的准备工作，使全站仪处在良好的工作状态，E 获得最正确的观测值。首先要对全站仪所使用的电池进展枪查，是否有充足的电量、是 否能崂正常充电，然后要根据规测定恻区的湍度和气压输入全站仪进展大气改正，还要 对全站仪的测量单位、测量模式等进展设置，完成上述准备工作后，才能进展测量工作Q、可充电电池的使用1.可充电电池特点一般来讲日常所使用的直流电池可分为一次性电池、二次电池和其它电池。次电池：用完即丢，无法重复使用。如：碳锌电池、碱性电池、水银电池、锂电 池Q二次电池：可充电重复使用者，如：镖篇充电电池、镖氢充电电池、锂充电电池、铅颜电池。其它电池：热料电池、物理电池、太阳电池、微生物电池Q电池是一种化学物质，因而也是有一定效劳寿命的，诸如干电池包括普通的碱性 电池等一次电池是不能充电的，效劳寿命当然只有一次。对于充电电池，一般我们以 充电次数来衡量其效劳寿命的长短Q镖福电池的棚环使用寿命在300700次左右，镖氢 电池的可充电次数一般为400-1000次，锂离子电池为500-800次。充电电池的效劳 寿命不仅受制作电池采用的原料、制作工艺等因素的影啾，还与电池的充放电力法及 优选实际使用情况有密切关系。只要使用方法合理，充电电池是完全可以到达甚至大大超过 标称的效劳寿命的Q2.一光全站仅充电电池的充电方法将充电器的交流电源插头插入220V交流电源，直流电源插头插入充电电池，充电器 红灯亮，此时表示正在充电。充电完毕后，充电器红灯开场快速闪烁，表示充电完成，分刖拨出交流电源和直流电源插头，取下电池。注：红灯一直亮：正在充电。红灯快速闪烁：充电完成。红灯闪烁并且间隔时间长：没有枪测到充电电池。适当转动充电插头以保证其与电池上 的插头接触良好红灯不亮：无交流电源输入。枪查是否有220V交流电源，枪查是否充电器完好 二、温度、气压测量将干湿通用温度计上眩置阴凉通W处，距地12米以上与全站近似同高，待5-10分 钟后充分与周围大气同温后读数，招空盒气压表放平垂直读数，记录并输入全站仪。根 据国家标准GB/T 168181997中显程光电测距规要求，所使用的干湿通风温度计、空盒 气压表应按其相应的检定规程枪定，并具有完备的枪定资料。全站仪中不同等级的恻距 仅要求所使用的干湿通W温度计、空盒气压表的技术 三、全站世初始化设置 1项角、测距根本设置 1.垂直角面斜改正开/关当启动面斜传感器功能时候，招显示由于仪器不严格水平而需对垂直角度添加的改 正值。为保证垂直角的精度，如须启动面斜传感器。面斜量的显示也可用于仪器精细整 平。假设显示TILT OVER,那么表示仪器下已超出自动补偿承 必须人工整平仪器。假设仪器位置不稳定或刮W,那么所显示的垂直角也不稳定。此时可关闭垂直角自动版 斜改正的功能但可能影响垂直角精度。用软件设置版斜改正 例设置垂直角简斜改正关闭操作步骤在角度测量模式显示下，接F4键进入第二页功能键 布息显不。显示VZ:8221 1 50 11HL:15733 1 58 11面斜坡度竖角P2优选接旧超斜Io 显示当前补偿值。面斜X开X:-01 1 12 11X开XY开关一按F3关键，补偿器 关闭。面斜XY 关X开XY开关一接ESC关键，完成垂 直角版斜设置2水平角石角/左角的切换 确认在角度测量模式下。操作步骤在角度测量状态下接两 次F4键跳过P1、P2进入第 3页(P3)功能显示VZ:8925 1 55 11HR:16836 1 18 直角左右设角P3按F2左石键，水平 角测量石角模式转换成左角 模式。VZ:8925 1 55 11HL:19123 1 42 11置等锁走记录P1类似石角观测方法进展左角观测石角(HR)：水平角顺时针方向增加左角(HL)：水平角逆时针方向增加。左角与石角的关系是互补关系，即左角+石角=360度。出厂默认设置为右角(HR)方式。在没有完全理解左角与石角对测量工作的作用及影响之 前，一般不建议用户使用左角(HL)方式。3水平度盘读数的设置a利用锁定水平角法设置优选确认在角度测量模式下操作步骤利用水平微动螺窿设置水 平度盘读数为要设置的角 度。接F2锁定I,启动水 平度盘锁定功能。照准需要设置读数的方向。按F3是键，符当前方 向置为锁定状态时所显示的 角度。显示返回到正常的角 度测量模式。显小VZ:8925 1 55 11HR:19123 1 42 11置零锁走记录P1水平角锁走HR:19123 1 42 11 确认吗?-是否VZ:8925 1 55 11HR:19123 1 42 11置零锁定记录P1b利用数字键设置确认在角度测量模式下操作步骤 显示VZ:8925 1 55 11HR:16836 1 18 11置零锁走记录P1接两次F4P1、P2I,进入第3页功能，再接 F3设角键。接F1输入键输入水平 度盘读数。例如：8030 50VZ:8925 155 11HR:16836 118 11直角左右设角P3水平角设置HR:80.3050 确认吗?数字确认优选接F4确认键。再接F4确认键。至此，水平方向角度被设为输入的值。4垂直度/坡度模式确认在角度测量模式下操作步骤树F4P1I,进入第2 页功能。接F2坡度键完成垂直度与坡度 模式转换。每接一次F2坡度键，垂直度与坡 度模式相互转换一次。5天顶距高度角模式确认在角度硼量模式下。操作步骤按F4P1I,进入第2页功能接F3竖角I,转换高度角 模式.每接一次F3竖角键，垂直角 显示模式便依次转换。VZ:8925 1 55 HR:8030 1 50 11直角左右设角P3显示VZ:8925 1 55 HR:16836 1 18 11面斜坡度竖角P2V:0.99%HR:16836 1 18 11置零锁定记录P1显示VZ:8925 1 55 HR:16836 1 18 11面斜坡度竖角P2VH:034 1 55 11HR:16836 1 18 11置零锁定记录P1优选高度角模式下，垂直角在望远镜水平位置时为0度6水平角直角蜂鸣的设置直角蜂鸣翻开时，如果水平角落在0、90、180。或270的 1围以，蜂鸣声响起,直 到水平角调节到000 00(r)、9000 00(1)、18000 00(1)或27000,00仕1)时，蜂鸣声才会停顿7测距模式设置测距模式有三种，精测模式、跟踪模式、粗测模式。精测模式：最常用距离测量模式，精度高但时间长。测距时间小于4秒初次距 离显示精度1毫米跟踪模式：此模式涮量时间寂但精度低，只准确到厘米位。常用于精度要求不高的 放样测测距时间为0.5秒距离显示精度10毫米粗测模式：此模式测距时间短于精硼模式。使用该模式测距会有轻微的不稳定现象。测矩时间到1秒距离显示精度1毫米。优选例如：测距模式设置操作步骤接EDM键进入测距设置界 面接旧刚距模式进入 涮距模式选择界面显 示测距设置 V2F1：测距模式F2：E镜常数F3：大气改正口中为当前的测距模式，接旧、F2或F3选择所需的 硼距模式。按F4确认键。接ESC键退回到测量模式。8枝镜常数设置模式设置F1：粗硼F2：跟踪F3：精测确认仪器出厂时枝镜常数设置为0mm。一般原配单枝镜常数0mm,三枝镜组枝镜常数为-30mm,如果不是使用常数为的0mm的枝镜，那么必须设置相应的枝镜常数，一旦设置 了枝镜常数，那么关机后该常数会被保存，直到用户下一次输入枝镜常数Q枝镜常数设置：000 mm例虬枝镜常数设置操作步骤接EDM键进入测距设显 示恻距设置 1/2F1：测距模式F2：枝镜常数F3：大气改正置界面，输人-确认接F2枝镜常数键显 示现有的枝镜常数。接F1输入键,开场 输入新的枝镜常数。输入正确的枝镜常数 后，接F4确认键保存 设置。棱镜常数设置：-30 mm数字确认优选9大气改正值RTS600系列全站仪的大气改正值由涮绘大员直接输入湍度和气压进展修正。在测量 工作开场前，要正确刚量当时的湍度和气压，以保证输入准确的温度、气压值，从而测得 真实的距离。例虬大气改正设置操作步骤接EDM键进入测距设置界面 接F3大气改正键显示现 有的段置值。显 示测距设置 V2F1：测距模式F2：E镜常数F3：大气改正接旧输入I,开场输入 新的温度、气压值。用户可以通 过、口键头将箭头上下移动来 切换温度或气压的输入输入正确的温度、气压值后,接F4确认键保存设置。PPM:000温度18.0气压：1020.0 hPa输入一一确认PPM:000温度=c气压：1020.0 hPa输入一一确认10返回信号查看全站仪的在测距过程中，如果返回信号大小，会导致仪器无法得出正确的恻曲结果。因此在对测距条件进展枪查的时候，需要确认返回信号的大水，但显示的返回信号值只 能作为参考，并且不能由测绘人员进展修改。正常的值应垓大于10以上，仪器才能得出 测距结果。RTS600系列全站仪不能在屏幕直接看到返回信号的大小,在测距设置界面才 能看到。例如返回信号查看操作步骤按两次EDM键进入测距 设置界面第2页，优选照准枝镜后接旧信号 键显示当前的回光信号 强度。按ESC键退出查看信号界面。2.根本参数设置操作全站仪前，要对全站仪的各项参数进展设置，以适应使用的地区和环境。设置 的容有：测角时水平度盘和竖直度盘的最小读数,测角时的角度单位，测距时的长度单 位，时间较长不操作全站仪时自动关机功能，硼距时每次测距的次数，大气折光和地球 曲率改正二差改正，显示屏幕的比照度，进展数据传输时串口通讯的参数，是否使 用格网因子，以及屏幕显示得语言种类，温度单位和气压单位Q 1根本设置参数定义（*为出厂的设置）菜单显示可选工程容最小读数*测角时角度最小读数为1秒5测角时角度最小读数为5秒角度单位DMS*测角时角度显示单位为度分秒360。GON测角时角度显示单位为哥恩400G MIL测角时角度显示单位为密位6400M长度单位m*测距时长度单位为米ft测距时长度单位为英尺自动关机ON30分钟自动关机功能开启OFF*30分钟自动关机功能关闭测距次数0 999设置恻距次数，0表示不停二差改正OFF大气折光和地球曲率改正关.14*改正系数K为0.14.20改正系数K为0.20比照度00 99显示屏比照度调节值串 通 讯 参胡议TYPEONE*单向通讯方式TYPETWO双向通讯方式字长/校验7 EVEN7个数据位、偶校验7 ODD7个数据位、奇校验8 NONE*8个数据位、无校验位优选2进入设置过程数 设 置潴特率1200-38.4K选择潴特率1200*停顿位1BIT*一位停顿位2BIT两位停顿位格网因子ON*使用格网因子OFF不使用格网因子语言ENG显示屏显示文字为英文CHN*显示屏显示文字为中文温度单位c*进展大气改正时温度单位为摄氏度F进展大气改正时温度单位为华氏度气压单位hPa*进展大气改正时气压单位为千帕mmHg进展大气改正时气压单位为毫米汞柱inHg进展大气改正时气压单位为英寸汞柱操作步骤使仪器处于菜单显 示 2/2 o显 示菜单 2/2F1：存储管理F2：记录口F3：设置接F3设置键 进入设置程序设置 1/4F1：最小读数F2：角度单位F3：长度单位3最小读数设置例如最小读数由1改为5 出厂设置为1 操作步骤仪器显示设置菜单1/4 o显 示 设置1/4 F1：F小读数 F2：角度单位优选接旧最小读数键显示当前的F3：长度单位设置。中容为当前的设置。接F2 5键,接F4确认键最小读数1 5确认最小读数5 5确认4角度单位设置在角度单位为哥恩的时候，仪器显示为每隔0.2mgon变化1=0.309mgon=0.00494mil例如角度单位由“DMS改为“GON 出厂设置为“DMS操作步骤仪器显示设置菜单1/4 o显 示设置1/4F1：最小读数F2：角度单位F3：长度单位接F2角度单位键显角度单位示当前的设置。DMS中容为当前的设置。DMS GON MIL 确从按F2GON键，角度单位按F4确认键。GONDMS GON MIL 确认5长度单位设置例如长度单位由加改为巾出厂设置并n r优选操作步骤仪器显示设置菜单1/4显 示设置1/4F1：最小读数F2：角度单位F3：长度单位接F3长度单位键显 示当前的设置QU中容为当前的设置。长度单位mM ft接F2ftI,按F4确认键。长度单位ftM ft确认6自动关机设置例如自动关机由“0N 改为“OFF”出厂设置为“0N操作步骤仪器显示设置菜单2/4。显 示设置2/4F1：自动关机F2：测距次数F3：二差改正接F1自动关机键显 示当前的设置QU中容为当前的设置。接F2OFF键,接F4确认键自动关机ONON OFF从确自动关机OFFON OFF从确优选7硼距次数设置出厂设置为3,操作步骤仪器显示设置菜单2/4。按F2测距次数键显 示当前的设置。显 示设置2/4F1：自动关机F2：测距次数F3：二差改正按旧输入键，输入需要的测距次数。按F4确认键硼距次数设置次数：003输入 Wa：假设招涮距次数设为o时，按下测距键全站仪将不停得刚距，只有接下“停顿 I 或再次接下测距键，刚距才会停顿，为了到达省电又保证精度的效果一般招测距次数设 为3。8二差改正设置例如二差改正由“OFF改为L20”出厂设置为“OFF 操作步骤显 示仪器业小鼓直聚甲2/4 o设置2/4F1：自动关机F2：测距次数F3：二差改正接F3二差改正键显 示当前的设置。中容为当前的设置。二差改正OFFOFF.14.20确认接F320键,接F4确认键。二差改正20OFF.14.20确认注：此处的二差改正即大气折光系数,距离计算公式中已经颐及地球曲率改正。假优选设用户在此处关闭二差改正那么距离计算时会忽略大气折光。9比照度设置此设置用于调整屏幕的比照度，调整时两个显示屏同时变化。在觉得显示的字符太 淡或者背风光太黑时需进展调整。一般情况下温度低时需增加比照度，温度高时需降低 比照度。确认在设置菜单3/4页操作步骤仪器显示设置菜单3/4。接F1比照度键显示当前的 设置。按F1+或F2-I,将 比照度调整置适宜的状态接ESC键显 示设置3/4F1：比照度F2：通讯F3：格网因子比照度 等级：3610串口通讯设置全站仅在与计算机或其他数据终端进展通讯的时候，必须保证仪器与数据终端的通 讯参数设置一致。如果设置不一致或数据线的连接不可靠那么会导致通讯失败，因此在 下载或上传数据之前，请枪查仪器通讯设置和数据线的连接是否可靠。串口通讯胡议设置例如胡议由TYPEONE改为TYPETWCT 出厂设置为TYPEONE操作步骤仪器显示设置菜单3/4。显 示设置 3/4F1：比照度F2：通讯F3：格网因子接F2通讯键进入通 讯段置菜单1/2显示通讯 1/2F1：胡议F2：潴特率F3：字长/校验优选接旧胡议显示 仪器当前状态。为当前的设置胡议F1：TYPEONEF2：TYPETWO确认树F2键,按F4键确认。胡议F1：TYPEONEF2：TYPETWO确认3：RTS600系列全3R允许外部设备向仪器发送指令操作仪器,当用户需要用到此 功能时如须招通讯拂议设为TYPETWO,即双向通讯。此设置与数据上传、下载无关，TYPETWO”用于记录口为RS232,且为双向通讯时。串口通讯潴特率设置 确认仪器为通讯菜单显示1/2。出厂设置为“9600 操作步骤按F2波特率键键入波特 率设置选项。T 中为当前潴特率的设置 值。显示潴特率38.4K19.2K12002400 48009600确认接键或键使 切上移或下移；按/键或键使 切左移或右移；波特率38.4K19.2K 12002400 4800 9600确认选定正确的波特率值，接F4 确认键。通讯1/2F1：胡议F2：波特率F3：字长/校验注：在上传下载数据时假设出现乱码，请枪查通讯两端的此项设置是否一致。字长/校验设置出厂设置为“8 NONE”例如字长/校验由”7 EVEN改为NONE操作步骤 显 示优选仪器显示设置菜单3/4设置 3/4F1：比照度F2：通讯F3：格网因子接F2通讯键进入 通讯设置菜单1/2显示通讯 1/2F1：胡议F2：波特率F3：字长/校验树F3字长/校验I,显示仪器当前状态。U为当前的设置字长/校验F1：7 EVENF2：7 ODDF3：8NONE确认接F3键，改为8 NONE 按F4键确认。字长/校验F1：7 EVENF2：7 ODDF3：8 NONE t U注：在上传下载数据时假设通讯失败请检查此项设置停顿位设置例如字长/校验由”1位改为2位出厂设置为“1位操作步骤 显 示仪器显示设置菜单3/4。e-：以直 3F1：比照度F2：通讯F3：格网因子接F2通讯键，接EDM诵ffl9/9键进入通讯设置菜单2/2显Iffl It lF1：停顿位小。优选接旧停顿位I,显 示仪器当前状态。为当前的设置。停顿位1BIT1BIT 2BIT确认接F2键,按F4键确认停顿位2BIT1BIT 2BIT确认注：在上传下载数据时假设出现乱码请检查此项设置。11格网因子设置例如格网因子由RN改为“OFF 出厂设置为“0N 操作步骤仪器显示设置菜单3/4。显示设置F1;比照度F2：通讯F3：格网因子3/4接F3格网因子键显格网因子ON示当前的设置。U中容为当前的设置。ON OFF确认树F2OFF键,格网因子OFF接F4确认键。ON OFF确认12语言设置例如显示语言 CHN改为 ENG 出厂设置为”CHN操作步骤显示仪器显示设置菜单4/4 o设置F1：语言4/4优选F2：温度单位F3：气压单位接旧语言键显示当 前的设置。中容为 当前的设置。接F1 ENG I语言 CHN ENG CHN 确认语言 ENG ENG CHN 确认接F4确认键|PARAMETERS 1/4F1：MIN READINGF2：ANGLE UNITF3：DISTANCE UNIT13温度单位设置确认在设置菜单显示下出厂设置为 c 操作步骤接键三次进入设置菜单第4 页。接F2湍废单位键显示当前 的设置。中容为当前 的设置接F1（C键或F2F）键选择。按F4确认键。显 示设置 4/4F1：语言F2：温度单位F3：气压单位温度单位 Cc F确认14气压单位设置确认在设置菜单显示4/4下出厂设置为“hPa操作步骤显 示优选接口键三次进入设置菜单第4页Q按F3气压单位键显示当前 的设置。设置4/4F1：语言F2：温度单位F3：气压单位接F1hPa或F2 mmHg键或气压单位hPaF3 inHg。按F4确认键hPa mmHg inHg 确ik第W节根本操作一、开机开机前全站仪应巳经对中整平，否那么屏幕上将显示TiltOver,提示全站仪没有整 平并超出补偿围。接。红色电源键开机，接提示全站仪望远镜转动一周，听到”嘀 的一声啾表示全站仪初始化成功，可以正常使用。一般情况下应进入根本测量模式，如 果上次关机前处在其他的测量模式，全站仪将进入上次的测量模式，此时按ESC返回根本 测量模式。开机流程图按电源键翻开电源请转动望远镜 棱镜常数：-30mm 大气改正：Oppm FOIF RTS V3.0按提示转动望远镜一周vz：8 2 21，5 0”HL:15 7 33,5 8”置零锁定记录Pl优选确认显示窗中有足崂的电池电量，当显示”电池电量缺乏电池用完时，应及时 更换电池并对电池进展充电。确认枝镜常数值PSM和大气改正值PPM o 二、关机接。电源键，接F3键确认关机，接F4键返回到关机前界面。关机流程图按。键关闭电源Q关机是否按F3键确认关机 按F44返回三、水平角石角和垂直角测量 确认在角度测量模式下。操作步骤显 示照准第一个目标AVZ:8925 1 55 11HR:15733 1 58 置零锁定记录P1段置目标A的水平角读数为0。水平角置零00 00 o确认吗”接F1置零键和F3是键。是否仪器显示目标A的水平夹角和目VZ:8925 1 55 11标A的垂直角QHR:000 1 00 11置零锁定记录P1优选照准第二个目标B。仪器显 示目标A与B的水平夹角和B的垂 直角。VZ:8925 1 55HR:16832 1 18置等锁走记录P1照准目标的方法供参考符望远镜对准明亮的地方，旃转目镜调焦环使十字畛清晰。利用粗瞄准器的十字标志瞄准目标。照准时眼睛与瞄准器之间应留有 适当距离。利用望远镜调焦螺窿使目标成像清晰。当眼睛在目镜端上下或左右移动发现有视差时，说明调焦或目镜屈光 度未调好，这会影响测量精度，应仔细进展物镜调焦和目镜调焦消除视 差。四、距离测量斜距模式确认在角度测量模式下。操作步骤 显 示接DISP切换键，进入斜距测量状态r-VZ.89 25 55HR:16836 1 18 11置等锁定记录P1照准枝镜中心VZ:8925 1 55 11HR:16836 1 18 11SD:m测距记录P1接旧测距Io X 1)VZ:8925 1 55 11HR:16836 1 18 11SD:*m停顿记录一一P1显示测量结果2)X 5)VZ:8925 1 55 HR:16836 1 18 SD:88.888 m优选测距记录P1接ESC键，测距值被清空VZ:8925 1 55 11HR:16836 1 18 11SD:m测距记录 P1.1）当电子测距正在进展时，*号会出现在显示屏上。2）测量结果显示时伴随着蜂鸣声Q3）测量结果根据测量模式设置的不同而改变，当模式设置为单次的时 候，测量结果显示为当次测量结果；当模式设置为连续的时候，仪器最后显 示为所有测量次数结果的平均值；当模式设置为跟踪的时候，仪器显示的测 量结果只准确到小数点后两位（cm）。X 4）接DISP切换键，测距结果改为平距、高差显示。5）假设目标被树枝等物体挡住，可能导致信号弱，仪器显示“E02”。Silt,请保证测距时仪器与枝镜间无遮挡。五、距离测量平距、高差模式确认在角度测量模式下。操作步骤按两次DISP切换键,进 人平距、高差测量模式界面。显 示VZ:8925 1 55 11HR:16836 1 18 11置零锁走记录P1照准枝镜中心HR:16836 1 18 HD:mVD:m测距记录 P1接旧测距I,显示测量 结果HR:16836 1 18 11HD:88.886mVD:0.002 mai记录 P1优选天、距离放样一光RTS600系列全站仪可进展各种距离测量模式如平距HD、高差VD 或 斜距SD的放样，该功能可显示测量的矩离与预置距离之差。显示值二观测的距离值-标准预置距离例虬平距放样操作步骤在平距测量模式下接F4P1键进入第2页。显 小HR:168361 18 11HD:0.000mVD:0.000m偏心放样一P2接F2放样键进入放样模式显 示。放样接旧平距进展平I放样。接F2高差键进展高差放样。接F3斜距键进展斜距放样。接F4CA键回到正常测量模式。输人放样的平距值并接F4确 从Io照准目标。平距高差斜距CA放样HD=m数字确认放样HD=123.2 m数字一-确认接F4P2键回到平距模式第一页，接旧刚距键开场测 限+值向仪器方向走。-值背向仪器方向走。垓功能适用于边桩或中桩已经放好情况下的等距桩的刚放。在已刚放的机点上架设 仪器，设置好等距桩到仪器架设点的平距，照准另一个桩点使得待刚放的等距桩与已测 放的桩点在一条直线上。照准等测放桩点的枝镜开场测距，差值为正时向仪器方向靠近,差值为负时背向仪器移动。第五节数据采集优选630系列全站仪可招测量数据存储在存中。存划分为测量数据文件和坐标数据文件。测量数据：被采集的数据存储在测量数据文件中。测点数目：在未使用存于放样模式 的情况下最多可达4000个点因为存包括数据采集模式和放样模式使用，因此当放样模 式在使用时，可存储刚点的数目就会减少。1关闭电源时可确认仪器处于根本测量模式，这样可以确保存储器输入，输出过程 的完结，保存设置数据。2为平安起见，建议预先充足电池，准备好已充足电的备用电池、输入数字和字母的方法字母与数字可由键盘输入，十分简单、快捷。例如在存储管理模式下给文件更名操作步骤仪器开机过零后，接MENU 键进入主菜单屏幕。按键,进入第二页主菜单屏幕。显 示2?2F2：记录口F1：存储管理F3：设置接F1键，进入存储管理子菜 单屏幕，再接F3键进入文件管 理菜单,按旧键对文件改名进 人字母输入模式。输入字母。输入5移动光标输入“U输入”N输入接F1键,进入数字输入模 式。输入”01按F4键，确认更名数字输入过程中，光标自动下移=_/M0015字母一-确认=SUN/M0015字母一一确认=SUN_01/M0015数字一一确认那么应在字母输入之间接I,使光标如果同一个字母须要连续输入两次或屡次，石移。二、数据采集操作步骤1 选择数据采集文件，使其所采集数据存储在垓文件中。2 选择坐标数据文件可进展测站坐标数据及后视坐标数据调用。（当无需调用点 坐标数据时,可省略此步骤）3 置测站点。包括仪器高和测站点号及坐标。4 置后视点，通过测量后视点进展定向，确定方位角。优选5 置待测点的棱镜高，开场采集，存储数据。三、选择数据采集文件供采集数据存储用数据采集首先要选择一个数据采集文件，可以符测量数据存入所选定的数据文件中。操作步骤接MENU（菜单）键进入主菜单 显示。显 示菜单 2F1：放样F2：数据采集F3：程序接F2数据采集键进入数据 采集流程。选择文件文件名：输入列表一确认树F2列表键,显示数据文 件目录。1 *FDATA_01/0012 FDATA_02/0102 FDATA_03/0008-浏览一确认树上移或、下移 I,可以使文件列表向上或向下 翻动，选择一个数据文件。2FDATA_01/0012 *FDATA_02/0102FDATA_03/0008-浏览一确认树F4（确认）键,文件被确认。数据采集 1/2F1：测站设置F2：后视点设置F3：碎部点派1如果要直接输入文件名，可接用输入I,然后输入文件名。派2 如果文件被选定，那么在垓文件名的左边显示符号”*。四、选择坐标文件供数据采集用假设需调用坐标数据文件中的坐标作为涮站点或后视点坐标用，那么预先应选择一 个坐标文件。操作步骤在数据采集文件选定后，按 EDM键进入数据采集流程2/2 页显示。显 小2?2F1：F择文件F2：输入编码优选接旧选择文件键。接F2 坐标文件选择文件文件名：输入列表一确认接F2列表I,显示坐标 文件目录。派1 FOIF_01/0012FOIF_02/0102FOIF_03/0008-浏览一确认按上移或下移 键，可以使文件列表向上或向下 翻动，选择一个坐标文件。2FOIF_01/0012FOIF_02/0102FOIF_03/0008-浏览一确认按F4（确键,文件被确认。数据采集 2/2F1：选择文件F2：输入编码派1如果要直接输入文件名，可接用输入I,然后输入文1t名。派2 如果文件被选定，那么在该文件名的左边显示符五、设置测站点1利用存中的坐标设置坐标文件已选定 操作步骤使仪器显示数据采集菜单界 面。显 示数据采集 2F1：硼站设置F2：后视点设置F3：碎部点按旧例站设置）键，显示点号 选择界面。PT#ID:Ins.Hi:1.000 m 输入查找记录 NEZ按旧（输入）建。网站点输入列表一确认优选树F2列表I,显示坐 标点
