控制及计算机.doc

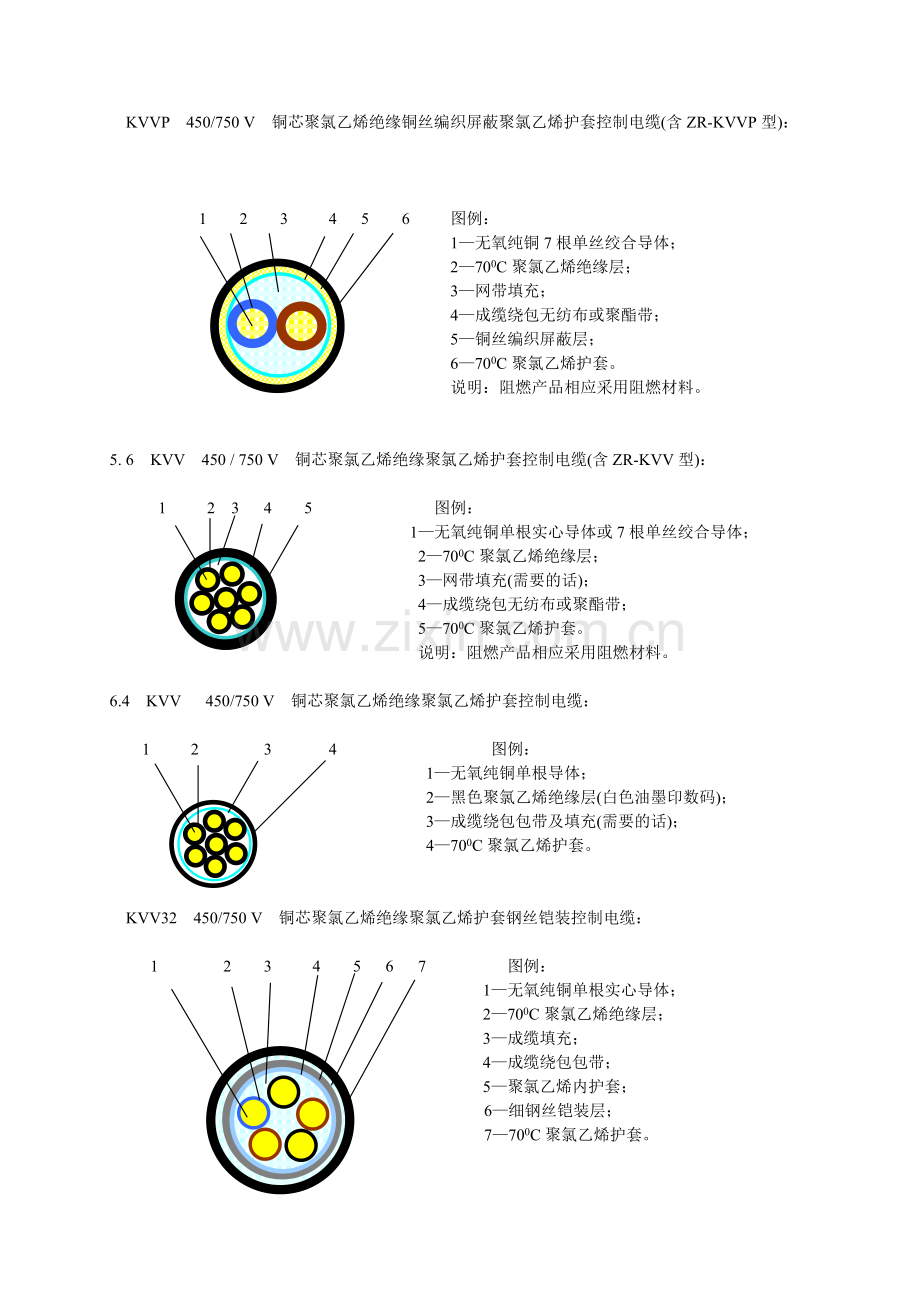

KVVP 450/750 V 铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆(含ZR-KVVP型)：

1 2 3 4 5 6 图例：
1—无氧纯铜7根单丝绞合导体；
2—700C聚氯乙烯绝缘层；
3—网带填充；
4—成缆绕包无纺布或聚酯带；
5—铜丝编织屏蔽层；
6—700C聚氯乙烯护套。
说明：阻燃产品相应采用阻燃材料。

5. 6 KVV 450 / 750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆(含ZR-KVV型)：

1 2 3 4 5 图例：
1—无氧纯铜单根实心导体或7根单丝绞合导体；
2—700C聚氯乙烯绝缘层；
3—网带填充(需要的话)；
4—成缆绕包无纺布或聚酯带；
5—700C聚氯乙烯护套。
说明：阻燃产品相应采用阻燃材料。

6.4 KVV 450/750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆：

1 2 3 4 图例：
1—无氧纯铜单根导体；
2—黑色聚氯乙烯绝缘层(白色油墨印数码)；
3—成缆绕包包带及填充(需要的话)；
4—700C聚氯乙烯护套。

KVV32 450/750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套钢丝铠装控制电缆：

1 2 3 4 5 6 7 图例：
1—无氧纯铜单根实心导体；
2—700C聚氯乙烯绝缘层；
3—成缆填充；
4—成缆绕包包带；
5—聚氯乙烯内护套；
6—细钢丝铠装层；
7—700C聚氯乙烯护套。

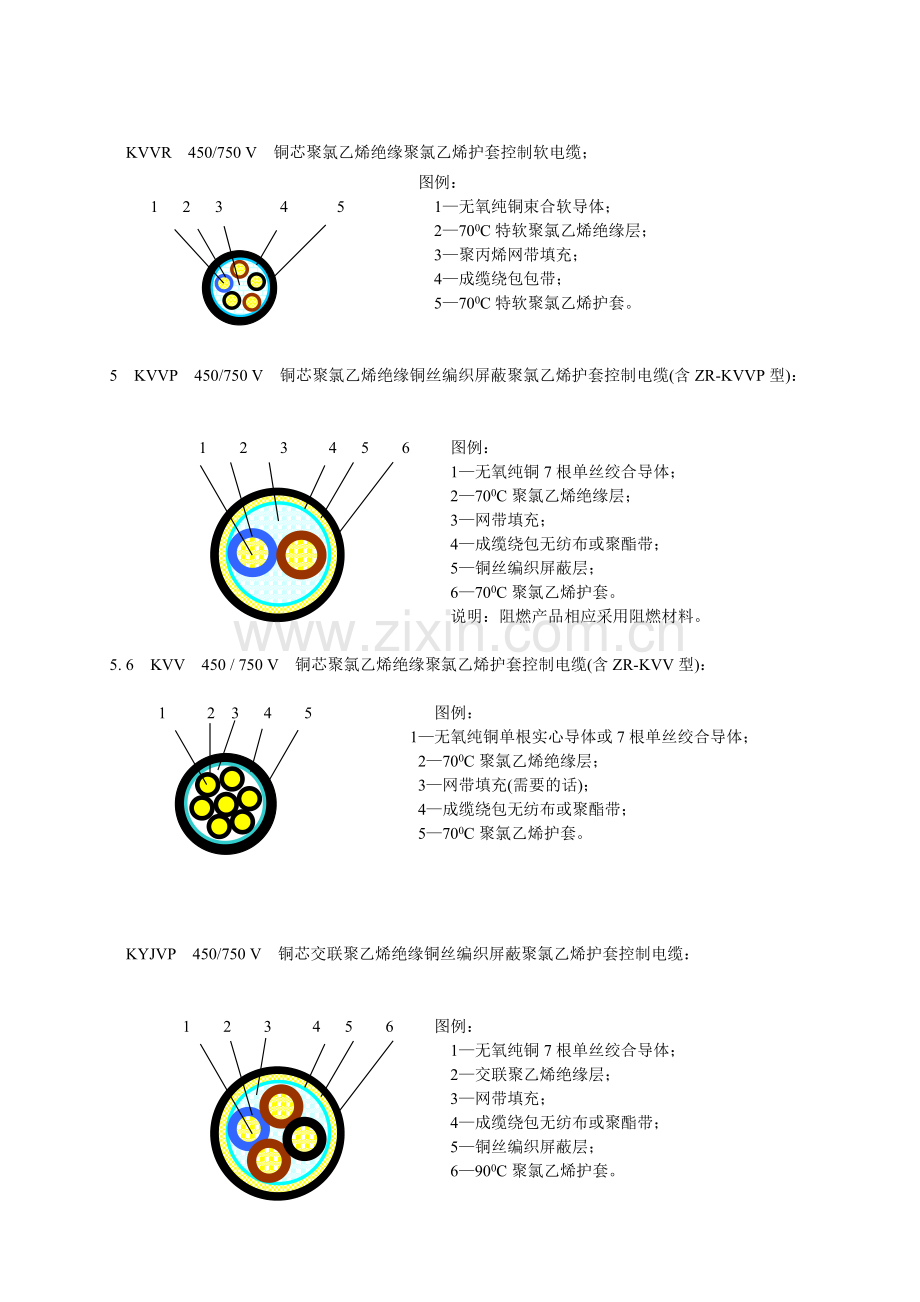

KVVR 450/750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆；
图例：
1 2 3 4 5 1—无氧纯铜束合软导体；
2—700C特软聚氯乙烯绝缘层；
3—聚丙烯网带填充；
4—成缆绕包包带；
5—700C特软聚氯乙烯护套。

5 KVVP 450/750 V 铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆(含ZR-KVVP型)：

1 2 3 4 5 6 图例：
1—无氧纯铜7根单丝绞合导体；
2—700C聚氯乙烯绝缘层；
3—网带填充；
4—成缆绕包无纺布或聚酯带；
5—铜丝编织屏蔽层；
6—700C聚氯乙烯护套。
说明：阻燃产品相应采用阻燃材料。

5. 6 KVV 450 / 750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆(含ZR-KVV型)：

1 2 3 4 5 图例：
1—无氧纯铜单根实心导体或7根单丝绞合导体；
2—700C聚氯乙烯绝缘层；
3—网带填充(需要的话)；
4—成缆绕包无纺布或聚酯带；
5—700C聚氯乙烯护套。

KYJVP 450/750 V 铜芯交联聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆：

1 2 3 4 5 6 图例：
1—无氧纯铜7根单丝绞合导体；
2—交联聚乙烯绝缘层；
3—网带填充；
4—成缆绕包无纺布或聚酯带；
5—铜丝编织屏蔽层；
6—900C聚氯乙烯护套。

6．5 KVV 450 / 750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆：

1 2 3 4 5 图例：
1—无氧纯铜单根实心导体或7根单丝绞合导体；
2—700C聚氯乙烯绝缘层；
3—网带填充(需要的话)；
4—成缆绕包无纺布或聚酯带；
5—700C聚氯乙烯护套。

ZBN-KVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装耐火控制电缆：

1 2 3 4 5 6 7 8 图例：
1—无氧纯铜紧压导体；
2—绕包耐火云母带；
3—700C聚氯乙烯绝缘层；
4—聚丙烯网带填充；
5—成缆绕包无纺布；
6—聚氯乙烯内护套；
7—涂漆钢带铠装；
8—700C聚氯乙烯护套。

KVVR 450/750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆：

1 2 3 4 5 图例：
1—无氧纯铜多股束合导体；
2—700C特软聚氯乙烯绝缘层；
3—成缆填充；
4—成缆绕包包带；
5—700C特软聚氯乙烯护套。

7．5 ZR-KGGR 450/750 V 铜芯硅橡胶绝缘硅橡胶护套阻燃耐热控制软电缆：

1 2 3 4 5 图例：
1—无氧纯铜多股束合导体；
2—1800C硅橡胶绝缘层；
3—成缆阻燃填充；
4—成缆绕包阻燃包带；
5—1800C硅橡胶护套。

ZRC-KYJV22 450/750 V 铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装C级阻燃控制电缆.
1 2 3 4 5 6 7 图例：
1—无氧纯铜紧压导体或单根实心导体；
2—交联聚乙烯绝缘层；
3—聚丙烯网带填充(根据工艺要求)；
4—成缆绕包无纺布；
5—聚氯乙烯内护套；
6—涂漆钢带铠装；
7—阻燃900C聚氯乙烯护套。

4.5 ZRC-DJYPVPR22 300/500 V 铜芯聚乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽钢带铠装C级阻燃电子计算机软电缆；
1 2 3 4 5 6 7 图例：
1—束合软铜导体；
2—聚乙烯绝缘；
3—绞对组铜丝编织分屏蔽；
4—成缆后铜丝编织总屏蔽；
5—700C聚氯乙烯内护套；
6－涂漆钢带铠装；
7—阻燃700C聚氯乙烯护套。

4.6 ZA-DJYPVRP 300/500 V 铜芯聚乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽A级阻燃电子计算机软电缆；
1 2 3 4 5 图例：
1—束合软铜导体；
2—聚乙烯绝缘；
3—绞对组铜丝编织分屏蔽；
4—成缆后铜丝编织总屏蔽；
5—700C聚氯乙烯护套。

4.7 ZA-KYVRP 450/750 V 铜芯聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽A级阻燃控制软电缆；
1 2 3 4 5 6 图例：
1—无氧纯铜束合导体；
2—聚乙烯绝缘层；
3—网带填充(需要的话)；
4—成缆绕包无纺布或聚酯带；
5—铜丝编织屏蔽层；
6—阻燃700C聚氯乙烯护套。

4.8 ZA-KYVR 450/750 V 铜芯聚乙烯绝缘聚氯乙烯护套A级阻燃控制软电缆
1 2 3 4 5 图例：
1—无氧纯铜束合导体；
2—聚乙烯绝缘层；
3—网带填充(需要的话)；
4—成缆绕包无纺布或聚酯带；

KFP1F22-200 300/500 V 氟塑料(F46)绝缘和护套钢带铠装铜丝编织屏蔽耐高温控制电缆：

1 2 3 4 5 6 图例：
1—镀锡铜导体；
2—氟塑料(F46)绝缘；
3—镀锡铜丝编织屏蔽；
4—内衬层；
5—钢带铠装；
6—氟塑料(F46)护套。

4.4 ZR-DJYP2 VP2 300/500V 聚乙烯绝缘聚氯乙烯护套铜膜分屏蔽和总屏蔽阻燃电子计算机电缆：
1 2 3 4 5 图例：
1—铜导体；
2—聚乙烯绝缘；
3—绞对组铜塑复合膜分屏蔽；
4—成缆后铜塑复合膜总屏蔽；
5—700C聚氯乙烯护套。

KFP1F22-200 300/500 V 氟塑料(F46)绝缘和护套钢带铠装铜丝编织屏蔽耐高温控制电缆：

1 2 3 4 5 6 图例：
1—镀锡铜导体；
2—氟塑料(F46)绝缘；
3—镀锡铜丝编织屏蔽；
4—内衬层；
5—钢带铠装；
6—氟塑料(F46)护套。

4.4 ZR-DJYP2 VP2 300/500V 聚乙烯绝缘聚氯乙烯护套铜膜分屏蔽和总屏蔽阻燃电子计算机电缆：
1 2 3 4 5 图例：
1—铜导体；
2—聚乙烯绝缘；
3—绞对组铜塑复合膜分屏蔽；
4—成缆后铜塑复合膜总屏蔽；
5—700C聚氯乙烯护套。

KVVP 450/750 V 铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆(含ZR-KVVP型)：

1 2 3 4 5 6 图例：
1—无氧纯铜7根单丝绞合导体；
2—700C聚氯乙烯绝缘层；
3—网带填充；
4—成缆绕包无纺布或聚酯带；
5—铜丝编织屏蔽层；
6—700C聚氯乙烯护套。

5. 7 KVV 450 / 750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆(含ZR-KVV型)：

1 2 3 4 5 图例：
1—无氧纯铜单根实心导体或7根单丝绞合导体；
2—700C聚氯乙烯绝缘层；
3—网带填充(需要的话)；
4—成缆绕包无纺布或聚酯带；
5—700C聚氯乙烯护套。

5．3 KVV 450/750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆：

图例：
1 2 3 4 5 1—无氧纯铜单根导体或7根绞合导体；
2—700C聚氯乙烯绝缘层；
3—聚丙烯网带填充；
4—成缆绕包无纺布；
5—700C聚氯乙烯护套。

ZCN-KVV 450/750 V 铜芯聚氯乙烯绝缘聚氯乙烯护套C级阻燃耐火控制电缆；

1 2 3 4 5 6 图例：
1—无氧纯铜单根实心导体；
2—耐火云母带层；
3—700C聚氯乙烯绝缘层；
4—聚丙烯网带填充；
5—成缆绕包包带；
6—700C阻燃聚氯乙烯护套。

1. ZR-KYJVP 450/750 V 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制软(7股)电缆：
1 2 3 4 5 6 图例
1—无氧纯铜7根单丝绞合导体；
2—900C交联聚乙烯绝缘层；
3—网带填充；
4—成缆绕包玻璃纤维带、无纺布；
5—铜丝编织屏蔽层；
6—900C阻燃聚氯乙烯护套。

WDZ-KYJV22 0.6/1 kV 铜芯交联聚乙烯绝缘钢带铠装低烟无卤护套阻燃控制电缆：

1 2 3 4 5 6 7 图例：
1—无氧纯铜单根实心导体；
2—硅烷交联聚乙烯绝缘层；
3—成缆间隙填充(需要的话)；
4—成缆绕包包带；
5—阻聚内护套：
6—涂漆钢带铠装层；
7—阻燃低烟无卤护套。

KVVP22 450/750 V 铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套钢带铠装控制电缆(含ZR-KVVP22 型)：

1 2 3 4 5 6 图例：
7 8 1—无氧纯铜7根单丝绞合导体；
2—700C聚氯乙烯绝缘层；
3—网带填充；
4—成缆绕包无纺布或聚酯带；
5—铜丝编织屏蔽层；
6—内护套；
7—镀锌钢带层；
8—700C聚氯乙烯护套。
说明：阻燃产品相应采用阻燃材料。

KVVP2 450/750 V 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套控制电缆；
1 2 3 4 5 6 图例：
1—无氧纯铜导体；
2—聚氯乙烯绝缘层；
3—网带填充(需要的话)；
4—成缆绕包无纺布或聚酯带；
5—铜带或者铜塑复合膜屏蔽层；
6—700C聚氯乙烯护套。
