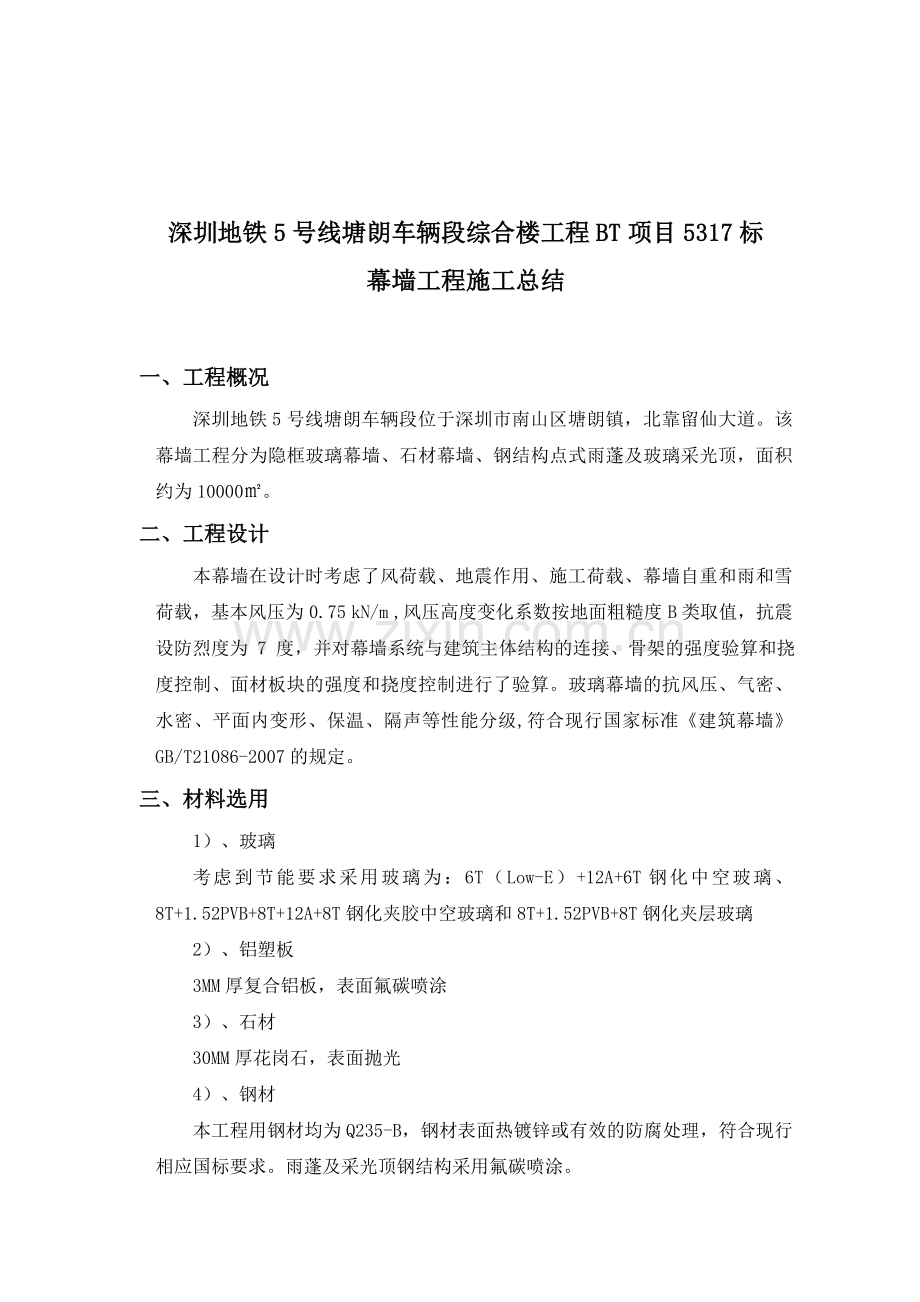

深圳地铁5号线塘朗车辆段综合楼工程BT项目5317标
幕墙工程施工总结

一、工程概况
深圳地铁5号线塘朗车辆段位于深圳市南山区塘朗镇，北靠留仙大道。该幕墙工程分为隐框玻璃幕墙、石材幕墙、钢结构点式雨蓬及玻璃采光顶，面积约为10000㎡。
二、工程设计
本幕墙在设计时考虑了风荷载、地震作用、施工荷载、幕墙自重和雨和雪荷载，基本风压为 0.75 kN/m ,风压高度变化系数按地面粗糙度 B类取值，抗震设防烈度为 7 度，并对幕墙系统与建筑主体结构的连接、骨架的强度验算和挠度控制、面材板块的强度和挠度控制进行了验算。玻璃幕墙的抗风压、气密、水密、平面内变形、保温、隔声等性能分级,符合现行国家标准《建筑幕墙》GB/T21086-2007的规定。
三、材料选用
1）、玻璃
考虑到节能要求采用玻璃为：6T（Low-E）+12A+6T钢化中空玻璃、8T+1.52PVB+8T+12A+8T钢化夹胶中空玻璃和8T+1.52PVB+8T钢化夹层玻璃
2）、铝塑板
3MM厚复合铝板，表面氟碳喷涂
3）、石材
30MM厚花岗石，表面抛光
4）、钢材
本工程用钢材均为Q235-B，钢材表面热镀锌或有效的防腐处理，符合现行相应国标要求。雨蓬及采光顶钢结构采用氟碳喷涂。
5）、硅酮结构密封胶、耐候密封胶
本工程采用的广州白云硅酮结构密封胶、耐候密封胶
6）、低发泡间隔双面胶带
选用中等硬度的聚胺基甲酸乙脂低发泡间隔双面胶带,具有透气性。
7）、橡胶制品
采用三元乙丙橡胶、氯丁橡胶及硅橡胶。密封胶条为挤出成型,橡胶块为压模成型。
8）、泡沫填充棒
采用聚乙烯泡沫棒作填充材料。
9）、五金配件
幕墙五金配件除不锈钢件外，均进行表面热浸镀锌处理或其他有效防腐处理。铁件与铁件或与埋件的连接螺栓采用镀锌螺栓；其他配件选用国产优质产品,铝合金构件相连接的螺钉滑撑等材质均为不锈钢。
四、主要施工过程控制
1．测量放线
①．根据幕墙分格大样图和土建单位给出的标高点、楼层控制点位置，采用测量放线工具在主体结构上测出幕墙平面、竖龙骨、横龙骨、分格及转角基准线；
②．幕墙分格轴线的测量放线要与主体结构测量放线相配合，水平标高要逐层从地面引上，以免误差累积。当误差大于规定的允许偏差时（包括垂直偏差值），要查明原因，确认主体结构尺寸误差所在，经监理、设计人同意签认后，可适当调整幕墙的轴线，使其符合幕墙的构造需要。
2．放线定位
放线工作是根据土建单位提供的楼层控制线及标高点进行。根据楼层控制点，确定轴线位置。因为幕墙设计，是以建筑物的轴线为依据的，幕墙的布置与就位均与轴线密切相关。所以，放线应首先弄清建筑物的轴线位置，作为基准。对于所有的标高控制点，均应进行复校；
3．竖龙骨安装
根据放线的具体位置，进行骨架安装。采用连接件将竖龙骨与主体结构相连。连接件采用型钢角码，采用螺栓与竖龙骨连接（连接件见施工节点图）。
4．横龙骨安装
横向龙骨的安装，在竖向龙骨安装后进行焊接，槽钢与角钢之间的焊接为满焊，焊缝长度约５０㎜，宽度为５㎜。横龙骨安装定位后，进行自检。对不合格的及时进行调校修正，自检合格后，再报专业监理工程师进行检查，合格后才能进行下道工序。
5．石材安装
横向龙焊接后焊缝必须涂抹两道防锈漆，石材安装连接件以不锈钢T型挂件为主，以平板挂件为辅。根据石材幕墙的分格用机具在石材上的挂件部位开槽其长度不小于100㎜，深度不小于15㎜，宽度为5-7㎜。
将挂件插入开好的短槽内，每个部位调整紧固后在槽内注入石材干挂胶，待胶固化后，再安装下一块。
6．密封处理
石材或石材组件安装完毕后，必须用密封胶嵌缝，予以密封，保证幕墙的气密性和水密性
密封胶的施工要符合下述要求：
密封胶的施工必须严格按工艺规范执行，施工前应对施工区域进行清洁，保证缝内无积水、油渍、铁锈、水泥砂浆、灰尘等杂物；必要时可采用甲苯、丙酮或甲基二乙酮作清洁剂；
施工时，对每一管胶的规格、品种、批号及有效期进行检查，符合要求方可施工，严禁使用过期的密封胶；
幕墙外表面的接缝或其他缝隙采用与周围物体色泽相近的密封胶连结实密封，接缝应平整、光滑，并严密不漏水。
五、原材料送检及相关试验检测
本工程的原材料在进场时，均提供了产品合格证，在使用前，均向监理提供了出厂合格证及进料单，填报了材料申报表，监理工程师根据上报的资料到现场核查，现场监督制作原材料的检验试件，做到有见证送样。原材料检验合格后，方准许使用，从而确保了使用到工程中的材料均为合格材料。本工程相关材料的主要检测项目如下表：

幕墙原材送检及试验检测一览表
序号
材料检测名称
主要检测项目
设计
要求
检测结果
1
化学锚栓抗拔力
抗拔力
21.1KN
合格
2
碳素结构钢（预埋件）
屈服强度、抗拉强度、断后伸长率

符合指标要求
3
碳素结构钢（50角钢）
屈服强度、抗拉强度、断后伸长率、冷弯试验

符合指标要求
4
碳素结构钢（8#槽钢）
屈服强度、抗拉强度、断后伸长率、冷弯试验

符合指标要求
5
碳素结构钢（80方通）
屈服强度、抗拉强度、断后伸长率

符合指标要求
6
碳素结构钢（200*100方通）
屈服强度、抗拉强度、断后伸长率、冷弯试验

符合指标要求
7
石材硅酮建筑密封胶
表干时间、下垂度、拉伸粘接性、拉伸模量、挤出性、抗污染

符合指标要求
8
玻璃硅酮结构密封胶
表干时间、下垂度、拉伸粘接性、拉伸模量、挤出性、硬度

符合指标要求
9
玻璃硅酮建筑密封胶
表干时间、下垂度、拉伸粘接性、拉伸模量、挤出性

符合指标要求
10
铝型材150*70
拉伸强度、涂层平均膜厚度、涂层最小局部膜厚、涂层耐盐酸性、涂层耐溶剂性、涂层附着力

符合指标要求
11
石材不锈钢挂件
化学成分分析

符合指标要求
12

中空玻璃
可见光透射比、玻璃遮阳系数、露点、传热系数
可见光透射比>0.35玻璃遮阳系数<0.5
传热系数K≦2.5w(㎡*K)
符合指标要求和设计要求
13
建筑幕墙四性
试验
气密性、水密性、抗风压性能、平面内变形性能

符合指标要求和设计要求
14
花岗岩石材
尺寸偏差、平面度公差、角度公差、外观质量、镜面光泽度、体积密度、吸水率、干燥压缩强度、弯曲强度

符合指标要求

六、分部分项工程验收情况
本幕墙工程隐蔽验收共计15批次，检验批质量验收共计10批次，均为合格。
幕墙
工程
子分部名称
分项名称
检验批数
验收情况
幕墙工程
玻璃幕墙工程
4
主控项目及一般项目均符合要求
金属幕墙工程
1
主控项目及一般项目均符合要求
石材幕墙工程
10
主控项目及一般项目均符合要求

分项名称
隐蔽验收
验收情况
幕墙工程
玻璃幕墙工程
5
主控项目及一般项目均符合要求
金属幕墙工程
1
主控项目及一般项目均符合要求
石材幕墙工程
4
主控项目及一般项目均符合要求

七、工程技术及质量保证资料
我公司及时的完成施工资料的填写工作，做到了及时准确，每道工序施工记录表及检验批均报送了监理工程师，且得到了监理工程师的签字认可，保证了工程资料的真实性、及时性和有效性。
八、工程自评
本幕墙工程从设计至竣工一直受到相关领导的重视，各施工工序严格按照相关规范执行，隐蔽验收检查项目合格，检验批质量验收主控项目满足设计要求，一般项目合格，送检材料结果均为合格和满足设计要求。综上所述，我单位认为本幕墙工程质量符合建筑工程施工质量验收统一标准（GB50300-2001）的要求，工程质量等级评定为合格。

中国中铁深圳地铁5号线5317标工程项目经理部
2011年5月1日

