****************工程临时用电施工方案

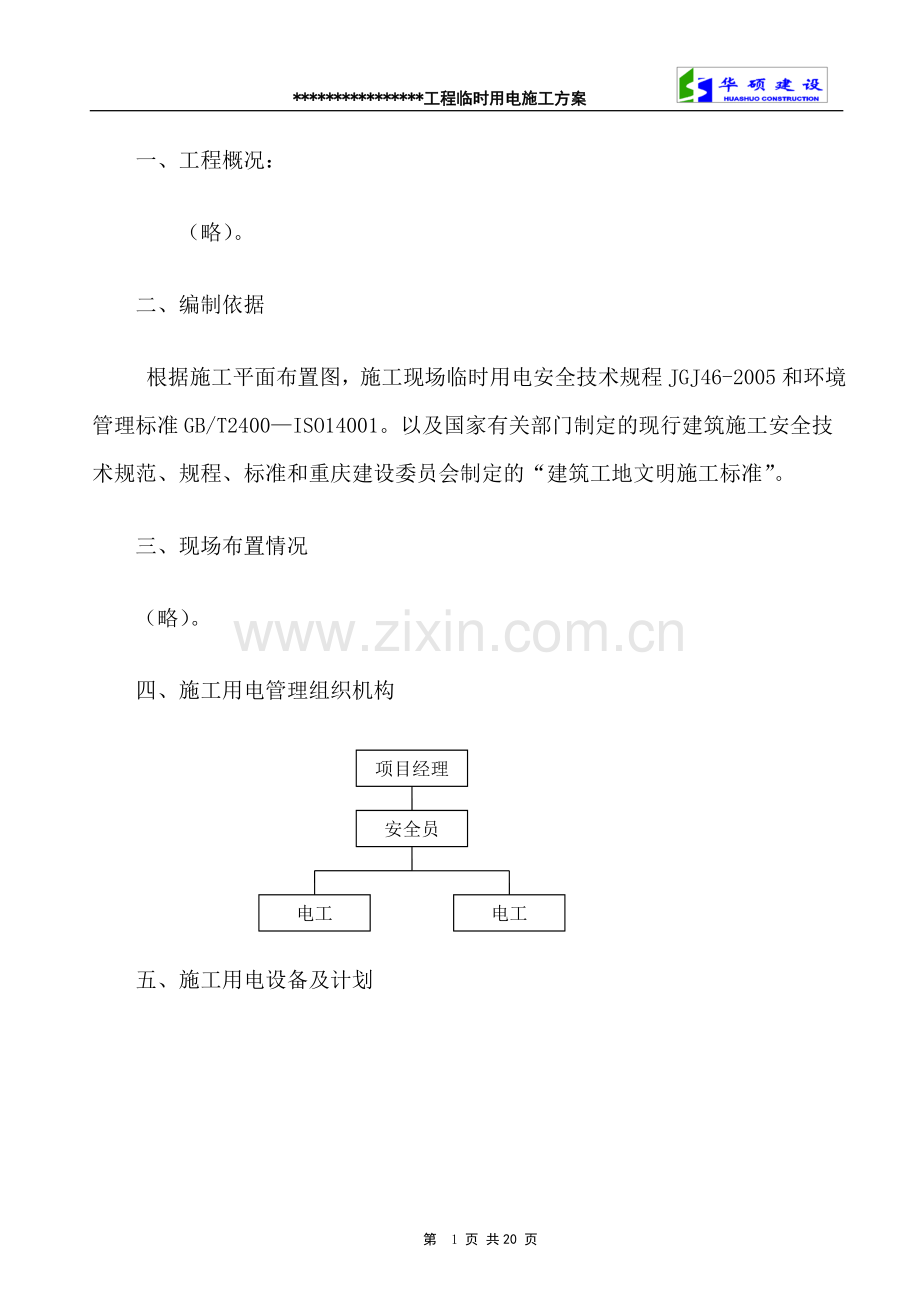

一、 工程概况：
（略）。
二、编制依据
根据施工平面布置图，施工现场临时用电安全技术规程JGJ46-2005和环境管理标准GB/T2400—ISO14001。以及国家有关部门制定的现行建筑施工安全技术规范、规程、标准和重庆建设委员会制定的“建筑工地文明施工标准”。
三、现场布置情况
（略）。
四、施工用电管理组织机构
项目经理

安全员

电工
电工

五、施工用电设备及计划

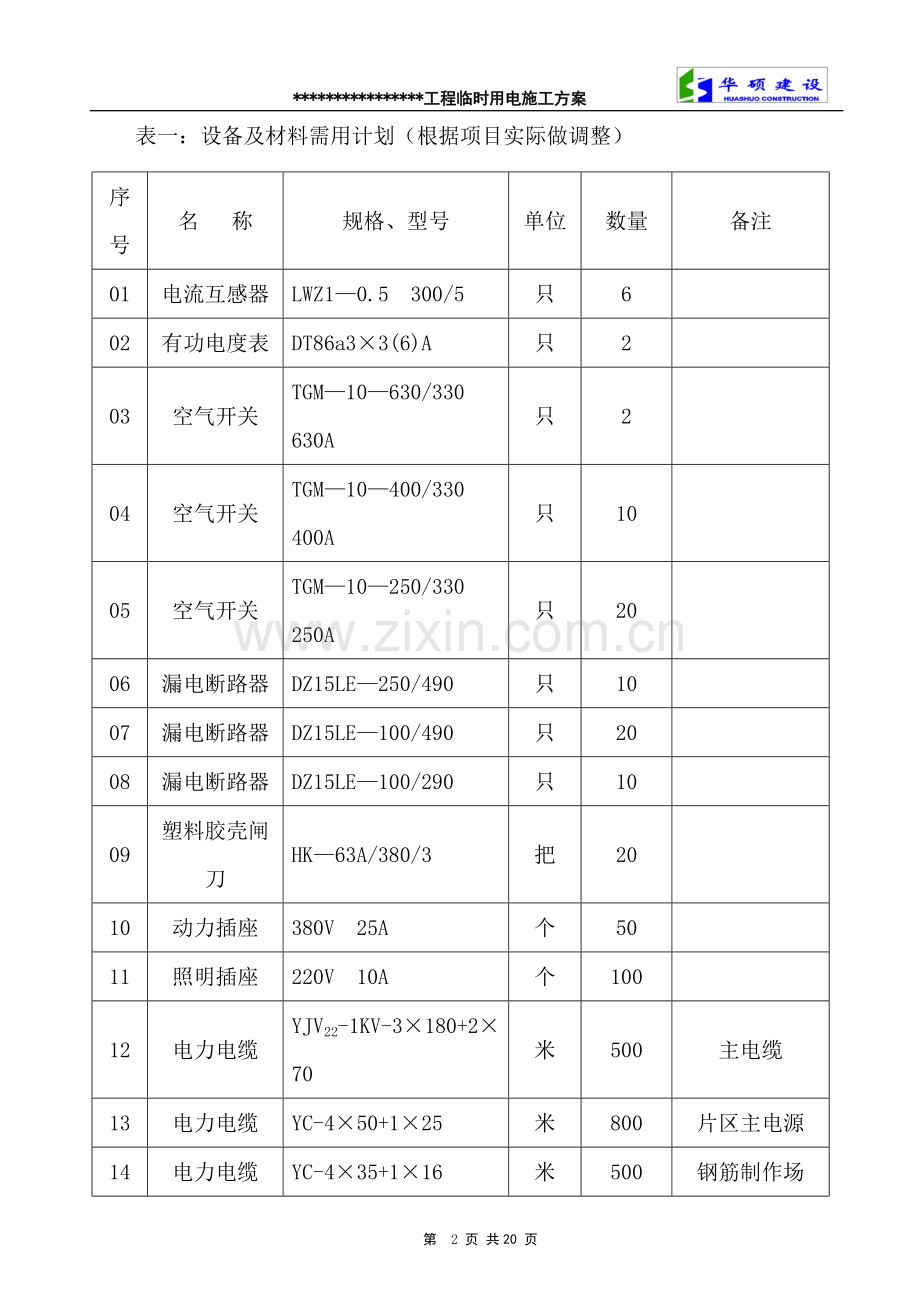

表一：设备及材料需用计划（根据项目实际做调整）
序
号
名 称
规格、型号
单位
数量
备注
01
电流互感器
LWZ1—0.5 300/5
只
6

02
有功电度表
DT86a3×3(6)A
只
2

03
空气开关
TGM—10—630/330 630A
只
2

04
空气开关
TGM—10—400/330 400A
只
10

05
空气开关
TGM—10—250/330 250A
只
20

06
漏电断路器
DZ15LE—250/490
只
10

07
漏电断路器
DZ15LE—100/490
只
20

08
漏电断路器
DZ15LE—100/290
只
10

09
塑料胶壳闸刀
HK—63A/380/3
把
20

10
动力插座
380V 25A
个
50

11
照明插座
220V 10A
个
100

12
电力电缆
YJV22-1KV-3×180+2×70
米
500
主电缆
13
电力电缆
YC-4×50+1×25
米
800
片区主电源
14
电力电缆
YC-4×35+1×16
米
500
钢筋制作场
15
电力电缆
YC-4×25+1×10
米
800
主体上升电源
16
电力电缆
YC-5×16
米
1000
楼层活动配电箱
17
电力电缆
YC-5×10
米
1000
楼层活动配电箱
18
电力电缆
YC-5×4
米
500
振动器电源
19
照明电缆
YC-2×1.0
米
1500

20
阻燃铜芯导线
ZR—BV—500V—6mm2
米
1500

21
阻燃铜芯导线
ZR—BV—500V—2.5mm2
米
1500

六、施工临时用电平面图（见附图1）
七、设备功率负荷计算
表二：主要机具需用功率（根据项目实际做调整）
序号
机具设备名称
单位
数量
单机功率
总计
备注
1
QTZ50塔吊
台
2
30
60kw

2
钢筋断料机
台
2
5.5
11kw

3
钢筋弯曲机
台
2
3.0
6kw

4
卷扬机
台
2
3.0
6kw

5
闪光对焊机
台
1
100
100kw
编制时根据工程需要编制
6
电焊机
台
4
15
60kw

7
刨木机
台
2
3
6kw

8
圆盘锯
台
3
3
9kw

9
砂浆搅拌机
台
3
5
15kw

10
插入式振动机
台
6
1.5
9kw

11
台钻
台
1
1.0
2kw

12
冲击钻
把
6
2
12kw

13
砂轮切割机
台
3
3
9kw

14
潜水泵
台
2
1.5
3kw

15
切管套丝机
台
1
2.5
2.5kw

16
基础空压机
台
16
20
320kw

八、干线截面设计
1、总线截面设计算：
∑P动＝2*30+1*40+2*5.5+2*3.0+2*3.0+2*3.0+3*3.0+3*5.0+6*1.5+1*1.0+6*2.0
+3*3.0+2*1.5+1*2.5+16*20＝450.5KW
P动＝K∑P动/cosφ=0.6*450.5/0.7=386.1KVA
∑P动＝1*100+4*10+3*15＝185KW
P动＝K∑P动/cosφ=0.6*185/0.7=158.6KVA
生活、办公照明用电量：P=50KVA
施工用电总用电量：S=386.1+158.6+50＝594.7KVA
式中：S—施工用电总容量（KVA）
ΣP— 各种用电设备机具额定功率容量的总和（KW）
η— 各机具平均效率不作考虑
K— 同时使用0.6
COSφ—各台电动机平均功率因子取0.7
主线电流：
I线＝=763.9A
主线选取2(YJV22-1KV-3*180+2*70mm2)铜芯电力电缆。
2、回路Ⅱ
∑P=1*30+1*5.5=35.5KW
P= K∑P /cosφ=0.6*35.5/0.7=30.5KVA
I线＝30.5/（1.732*0.38*0.7）＝66.3A
电缆选用：YC-4×25+1×10mm2橡套电缆。
3、回路Ⅲ
∑P=2*5.5+1*3.0+1*3.0+1*100=117KW
P= K∑P /cosφ=0.6*117/0.7=100KVA
I线＝100/（1.732*0.38*0.7）＝218A
电缆选用：YC-4×35+1×16mm2橡套电缆。
4、回路Ⅳ
∑P=1*30+2*10=50KW
P= K∑P /cosφ=0.6*50/0.7=42.8KVA
I线＝42.8/（1.732*0.38*0.7）＝97A
电缆选用：YC-4×35+1×16mm2橡套电缆。
5、电缆选回路Ⅴ
∑P=4*10+3*15+2*1.5+5.0＝93KW
P= K∑P /cosφ=0.6*93/0.7=79.7KVA
I线＝79.7/（1.732*0.38*0.7）＝175A
电缆选用：YC-4×50+1×25mm2橡套电缆。
九、配电房、其他导线截面和电器的类型、规格
1、临时配电房，装有TGM —10—630/330自动空气开关一只作进线总受电开关，另装有TGM —10—400/330自动空气开关五只作为动力设备出线及项目部生活办公区电源开关和两个DZ15LE —100/290；漏电断路器，作为备用及环境照明支路出线开关。
2、设有四个大的配电箱，分别用于塔吊及动力设备用。每个配电箱各设GTGM —10—250/330 100A自动空气开关一只，作为设备使用DZ15CE—100/490漏电断路器一只，3N 63A塑料刀闸2个作为3KW以内的设备用，工作电源配备五线380V，20A插座2个，220V、10A照明插座2个。
3、施工设备：QTZ50型塔吊2台，单机容量功率35KW，电机绝缘测试Ui、Vi、Wi，相间绝缘用ZC25—4B型1000V摇表测得阻值100MΩ,塔吊配电一次线路采用YC型5×16mm2电缆，分别从配电房自动空气开关引来。绝缘瓷瓶架到塔吊配电箱，线间绝缘测试值为100MΩ。塔吊操作室配电箱，操作凸轮控制开关，万能组合开关和各线路保护器，行程限位器动作灵敏安全可靠。配电设置安全变压器一台，电压等级220V、42V、36V、24V、12V、6V进行各继电器二次线路工作和检修工作。
4、BX-6型电焊机4台，电压380V，对地绝缘测试值30MΩ，工作接线到配电箱联接。
5、TN-100型对焊机1台，电压380V对地绝缘测试值100MΩ，单台控制采用独立漏电断路器DZ15LE-250/490控制线截面用YC-4×50＋1×25软铜芯电缆，线间绝缘测试值100MΩ。经MX01配电箱TMG10-250/330空气开关沿墙敷设到设备。
6、1.5KW振动器电机10台，3KW钢筋断料机2台;3KW调直机2台，3KW弯曲机2台，3KW潜水泵两台，以上各机具设备电机绝缘阻值测试，对地200MΩ，相间U1、V1、W1绝缘测试100MΩ。配电线采用YC-5×16，YC-5×10，YC-5×4铜芯软电缆作为一次接线到各配电箱。
7、照明及食堂动力60KW，照明从配电房引三路BV-6铜芯线穿塑料电线管明敷到职工住宅照明、施工办公室、食堂、库房等照明。食堂动力由配电房单独引一根YC-5×16铜芯软电缆至食堂。
8、主体施工活动配电箱配线分别从MX01、MX02的DZ15CE—100/490漏电断路器引出，用YC-4×35＋1×16电缆经绝缘瓷瓶架空引入主体上升活动配电箱，配电箱内设DZ15CE—100/490漏电断路器一只，3N 63A塑料刀闸一把，动力设备四孔插座两只，多孔照明插座两个。
9、装饰、装修临时用电，由MX01、MX02引出ZR-BV-500V-5×10mm2铜芯线到屋顶，每三层配备配电箱一个，箱体装容：DZ15CE—100/490漏电断路器一个，动作分段时间≤0.1S，作为动力用电漏电保护，3N 63A塑料刀闸一把，动力设备四孔插座两只，多孔照明插座两个，作为施工动力设备及照明。
10、楼道照明配备安全电压，36V 3KW 行灯变压器一台，导线采用BV-10mm2。
11、漏电保护的接线方法图（见图2）
十、配电柜（盘）、配电箱及开关箱：
1、配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。室内总配电柜（盘）的装设应符合下列规定：
⑴ 配电柜（盘）正面的通道宽度，单划不小于1.5m，双划不少于2m，后面的维护通道为0.8m（个别部位不许少于0.6m），侧面通道不少于1m。
⑵ 配电室的天棚距地面不低于3m。
⑶ 在配电室设置值班或检修室时，距配电柜（盘）的水平距离大于1m，并采取屏障隔离。
⑷ 配电室门应向外开。
⑸ 配电箱的裸母线与地面垂直距离少于2.5m时采用遮栏隔离，遮栏下面通道的高度不少于1.9m。配电装置的上端距天棚不少于0.5m。
⑹ 裸母线应涂刷有色油漆，并应符合下表规定： 母 线 涂 色 表
相 别
颜 色
垂直排列
水平排列
引下排列
A
黄
上
后
左
B
绿
中
中
中
C
红
下
前
右
D
黑

⑺ 配电柜（盘）应按规定装设有功、无功电度表，及分路装设电流、电压表。
⑻ 配电柜（盘）应装设短路、过负荷保护装置和漏电保护开关。
⑼ 配电柜（盘）上的配电线路开关应标明控制回路。
⑽ 配电柜（盘）或配电线路维修时，应挂停电标志牌。停、送电必须由专人负责。
2、配电箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置。
3、总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定用电设备的水平距离不宜超过3m。
4、配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。
5、配电箱、开关箱应采用铁板或优质绝缘材料制作。安装应端正牢固，箱下底与地面的距离在1.3～1.5m之间。移动式开关箱应装高在坚固的支架上，下底离地面0.6～1.5m。进出线必须采用橡皮绝缘电缆。
6、配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。
7、箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分设。
8、箱体的金属外壳应做保护接零（或接地），保护零线必须通过接线端子板连接。
9、配电箱、开关必须防雨、防尘。导线的进线口和出线口应设在箱体的下底面，并要求上部为电源端，严禁设在箱体的上顶面、侧面、后面或箱门处。
10、进、出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。
十一、电器装置的选择：
1、配电箱、开关箱内的电器设备必须可靠完好，不准使用破损、不合格的电器。熔断器的熔体应与用电设备容量相适应。
2、总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）；以及漏电保护器（若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关）。
3、每台设备应有独立的开关箱、实行一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座）。
4、现场用电设备除做保护接零外，都必须在设备负荷线的首端处安装漏电保护器。
5、购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。
6、对新购置或搁置已久重新使用和使用一个月以上的漏电保护器应认真检验其特性，发现问题及时修理或更换。
7、使用于潮湿和腐蚀介质场所的漏电保护器应采用防溅型产品。
8、手动闸刀开关只允许用于控制照明电路和容量不大于5.5kw的动力电路作直接启动。容量大于5.5kw的动力电路应采用自动开关电器或降压起动装置控制。
十二、用电管理：
1、临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-2005”编制用电施工组织设计制定安全用电技术措施和电气防火措施。
2、临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。
3、施工现场临时用电安全技术档案：
⑴、临时用电施工组织设计及修改施工组织设计的全部资料。
⑵、技术交底资料。
⑶、临时用电工程检查验收表。
⑷、接地电阻测定记录。
⑸、定期检（复）查表（工地每月，公司每季进行一次）。
⑹、电工维修工作记录。
4、安装、维修或拆除临时用电工程，必须由专业电工完成，电工等级应同工程的难易程度和技术复杂性相适应。
十三、电工：
1、电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。
2、电工应掌握用电安全基本知识和所有设备性能。
3、上岗前按规定穿戴好个人防护用品。
4、停用设备应拉闸断电，锁好开关箱。
5、负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。
6、移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。
7、按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。
8、应懂得触电急救常识和电器灭火常识。
十四、安全距离与外电防护：
外电线路：指施工现场临时用电线路以外的任何电力线路。
1、不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。
2、安全距离：
⑴、在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离≥4.0m与机动车道≥6.0m。
⑵、起重臂或被吊物边缘与10kV的架空线路水平距离≥2m。
⑶、机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。
⑷、施工现场开挖非热管道沟槽的边缘与埋地外电缆沟槽边缘之间的距离不得小于0.5m。
3、外电防护：
⑴、达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。
⑵、带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm.
⑶、带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。
⑷、在架设防护设施时，应有电气技术人员或专职安全员监护。
⑸、无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。
十五、供电路线：
架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。
1、架空线路最少截面：为满足机械强度要求，铝线≥16mm2 ，铜线≥10mm2 跨越铁路、公路、河流、电力线路档距内的绝缘铝线不少于35mm2 ，铜线不少于16mm2 。
2、电线接头：在一个档距内，每层架空线接头不得超过该层导线
50％，且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。
3、电杆档距：最大不超过35m，线间距不得少于0.3m，上下横担间高压与低压1.2m，低压与低压0.6m，（横担选用附表于后）。
4、电杆及埋设：电杆应选用钢筋混凝土杆或木杆，其稍径不得小于13cm，埋设深度为杆长的十分之一加0.6m。
5、拉线：拉线宜用截面不少于Φ4×3的镀锌铁丝、拉线与电杆的夹角庆在45～30度之间，埋地深度不少于1m，钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。
6、室内配线：进户线过墙应穿管保护，距地面不得少于2.5m，并采取防雨措施，室外应采用绝缘子固定。
十六、电缆线路：
1、电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。
2、电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。
3、橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。
4、在高层建筑的临时电缆配电必须采用电缆埋地引入。电缆垂直敷设的位置充分利用在建工程的竖井、电梯孔等，并应靠近电负荷中心，固定点每层楼不得小于一处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不小于1.8m。
十七、安全用电组织措施
1、建立临时用电的施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
2、建立技术交底制度。向专业电工及各类用电人员介绍临时用电施工组织和安全用电技术措施的总体意图，技术内容和注意事项，并应在技术交底文字资料上履行交底人员和被交底人的签字手续，注明交底日期。
3、建立安全检测制度。从工程开工起，定期对临时用电工程进行检测，主要内容是，接地电阻值，电气设备绝缘阻值，漏电保护器动作灵敏等，以监视临时用电工程是否安全可靠，并做好检测记录。
4、建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患。并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
5、建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并规定拆除时间、人员、程序、方法、注意事项和防护措施等。
6、建立安全检查和评估制度。施工管理项目和公司要按照国家现行安全检查评分标准，定期对现场临时用电安全情况进行检查评估。
7、建立安全用电责任制。对临时用电工程各部位的操作进行监护、维修分片、分分机落实到人，并设置奖惩措施，以保证现场安全用电责任制的落实。
8、建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有关部门核发的上岗证书，严禁无证上岗。
十八、安全用电技术措施
1、本工程采用复合接地，防雷，接地利用基础桩筋作自然接地，每柱互联一闭合环路整体，从引下点分别引至塔吊、配电箱。输电线路采用TN—S系统，即三相五线制各连接点连接坚固。
2、施工现场的电力系统严禁利用大地作相线或零线。
3、保护零线不得装开关或熔断器。
4、保护零线的截面不应小于工作零线的截面。
5、保护接地极本工程实测电阻值0.75Ω。
6、机具设备实行一机一闸，并加漏电保护装置。
7、配电室、配电箱设置干燥通风，内清洁无污，做好重复接地及保护接零，配电箱门锁应齐全，钥匙专人保管。
8、配电室配制砂箱和绝缘干粉灭火器4个。
9、配电室、配电箱装设短路、过负荷保护和漏电装置保护器。
10、配电室、箱上应标“有电危险”，有人工作时应在配电室、箱上挂上“严禁合闸”，“线路正在检修”等标志，且有专人看护。
11、架空线路采用绝缘铜芯导线，绝缘瓷瓶捆扎架线。
12、配电线路采用熔断器作短路保护，熔体额定电流不大于电缆或穿管的绝缘导线允许载流量的2.5倍，或明敷绝缘导线允许载流量的1.5倍。
13、经过负荷的电路，易燃易物邻近的线路，照明线路必须有过负荷保护。
14、熔断保险应选用合适保险丝，额定电流值范围允许大一级，但不能允许用铜、铅、铁丝作保险丝。
15、开关箱的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。
16、电工、专业人员必须经常检查各线路绝缘老化、破损、机具绝缘值和各控制开关、漏电器、保护器是否灵敏。
17、操作电工安装、拆除线路时应遵照有关规范进行安全操作。
18、防止事故，如发现电机设备有故障时，应立即切断电源；发现电器设备失火时，应立即切断总电源，严禁未断电用水灭火，应用绝缘灭火器进行灭火；如有人触电时，应首先断电闸。如隔电闸太远，用干燥或绝缘前断掉电源导线排除故障。
19、对于触电者的抢救必须争分夺秒，首先使触电者脱离电源，现场进行抢救，把受害者放入干燥的的地方，解开衣裳，进行人工口对口呼吸或压胸人工呼吸。有条件时可以用输氧设备，插气管和人工呼吸器帮助触电人工呼吸。对颈动脉无博动、心博停止者，要立即在触电者胸骨中段用力扣击数次，如无反应，进行有效的胸外心脏按摩，并要较长时间进行抢救。再次，触电者现场被抢救后，应尽快送到附近医院进行治疗。触电者的心律恢复后，要考虑其脑缺氧，脑水肿的现象发生，提早使用降温治疗，注意补充水、电解质和血浆，纠正酸中毒和预防。应用渗透性利尿及碱化尿液。防止急性肾功能衰竭，电击烧伤创面要特别注意消毒包扎，减少污染。触电者身体坏死区域边界一旦明确，进行清创，植皮等。
十九、使用与维护：
1、所有开关箱门应配锁，专人负责，开关箱应标明用途所控设备。
2、配箱、开关箱每月检查维修一次，必须由专业电工进行。电工必须按规定穿戴好防护用品和使用绝缘工具。
3、送电操作过程：总配电箱----分配电箱----开关箱；
停电操作过程：开关箱----分配电箱----总配电箱（特殊情况除外）。
4、施工现场停电一小时以上时，应切断电源，锁好开关箱。
5、配电箱、开关箱内不得放置任何杂物，并应保持清洁。
6、熔断器的熔体（保险丝）更换时，严禁用不符合规格的熔体或其他金属裸线代替。
二十、照明：
1、在一个工作场所内，不得只装设局部照明。
2、在正常湿度时，选用开启式照明器（一般灯具）。
3、在潮湿或特别潮湿的场所，选用密闭型防水防尘照明器或配有防水灯头的开启式照明器。
4、对有爆炸和火灾危险的场所，必须安装与危险场所等级相适应的照明器。
5、在振动较大的场所，选用防振型照明器。
6、照明器具和器材的质量应合格，不得使用绝缘老化工破损的器具和器材。
7、在特殊场所照明应使用安全电压照明器，在潮湿和易触及带电体场所电压不大于24V，在特别潮湿的场所和导电良好的地面或金属器内工作照明灯电压不得大于12V。
8、在单相及二相线路中零线与相线截面相同；在三相四线制线路中，当照明灯为白炽灯时，零线截面为相线二分之一，当照明灯具为气体放电灯或逐相切断的三相照明电路中零线截面按最大负荷相的电流选择。
9、照明灯具的金属外壳必须做保护零。单相照明回路的开关箱（板）内必装设漏电保护器，实行左零右火制。
10、室外灯具距地面不得低于3m，室内不低于2.5m。
11、罗口灯头的绝缘外壳不得有损伤和漏电，火线（相线）应接在中心触头上，零线接在罗口相连的一端。
12、暂设工程的灯具宜采用拉线开关，拉线开关距地面2～3m，其他开关距地面高度为1.3m，与出入口的水平距离为0.15～0.20m。
严禁将插座与搬把开关靠近装设，严禁在床上装设开关。
13、电器、灯具的相线必须经开关控制，不得将相线直接引入灯具；
14、不得把照明线路挂设在脚手架以及无绝缘措施的金属构件上，移动照明导线应采用电缆线，不宜采用其他软线。手持照明灯具应使用安全电压，照明零线严禁通过熔断器。
二十一、接地与防雷：
（一）接地接零：
1、在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出。
2、当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求做保护接零或做好保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。
3、保护零线不得装设开关或熔断器。保护零线应单独设置，不作它用，重复接地线应与保护零线相连接。
4、保护零线使用铜线不少于10mm2 ，铝线不少于16mm2 ，与电气设备相连的保护零线可用不少于mm2 绝缘多股铜线。
5、保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。
6、电力变压器或发电机的工作接地电阻值不得大于4欧。
7、保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。重复接地电阻值不大于10欧。
8、不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。
9、垂直接地体应采用角铁、镀锌铁管、或圆钢、长度1.5～2.5m，露出地面10～15cm，接地线与垂直接地体连接应采用焊接或螺栓连接，禁止采用绑扎的方法。
10、施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。
（二）、防 雷：
1、施工现场塔吊等设备若在相邻建筑物、构筑物的防雷屏蔽范围以外，应安避雷装置。避雷针长度为1－2m，可用Φ16圆钢端部磨尖。
2、避雷针保护范围按60°遮护角防护。
附1：架空线路与邻近线路或设施的最小垂直距离（m）

最大弧垂与地面
同杆架设下方的广播线路通讯线
最大弧垂与暂设工程顶端
与邻近线路交叉
施工现场
机动车道
铁路轨道
1KV以下
1-10KV
4.0
6.0
7.0
1.0
2.5
1.2
2.5

附2：铁横担角钢型号选用表

导线截面（mm2）
低压直线杆角铁横担
低压承力杆角铁横担
二线及三线
四线及以上
16～50
∠50×5
2×∠50×5
2×∠63×5
79～120
∠63×5
2×∠63×5
2×∠70×6

附3：横担长度选用表（m）

横 担 长 度
二 线
三线、四线
五 线
0.70
1.50
1.80

附4：用电总平面图（略）
附5：配电系统图（略）

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章。

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章。

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】

第 27 页 共20 页
