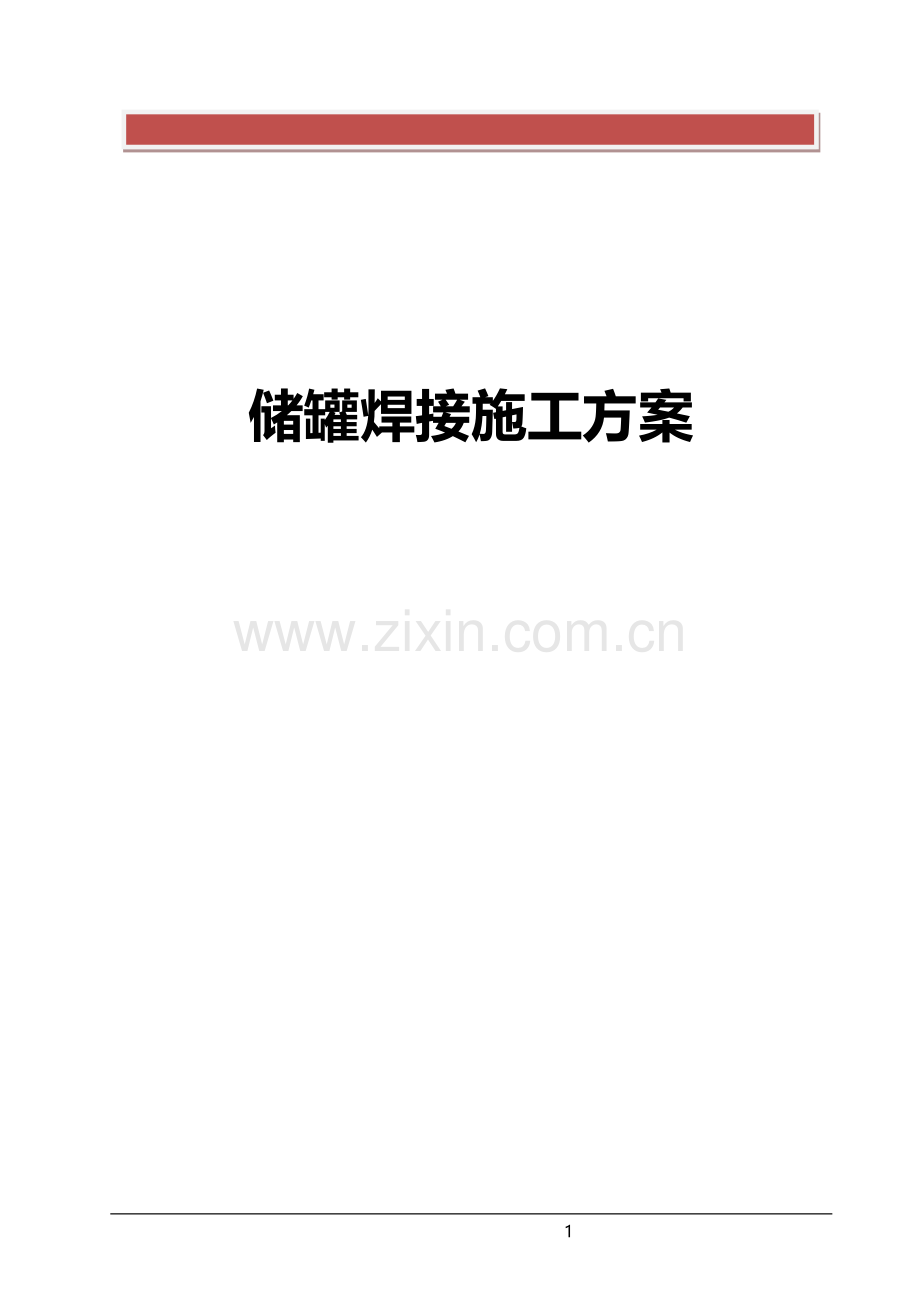

储罐焊接施工方案.doc

最新资料，word文档，可以自由编辑！精品文档下载 【本页是封面，下载后可以删除!】储罐焊接施工方案目 录1.0 工程概况.21.1工程简介21.2储罐金属材质、厚度一览表22.0 编制依据.43.0 储罐焊接方案.53.1 焊接方法53.2 焊工资格管理53.3 焊接工艺评定53.4 焊材及管理53.5 焊接的基本要求63.5 储罐主体焊接方法63.6 焊缝无损检测要求93.7 焊缝返工管理103.8 焊接质量保证措施104.0 施工安全措施.125.0人员计划.136.0 施工机具计划.141.0 工程概况1.1工程简介罐区储罐安装工程包括MTBE及苯类罐组、裂解燃料油罐组、乙二醇罐组3个罐组，其中MTBE及苯类罐组包括2台1500m裂解轻燃料油储罐、2台2000mC9储罐、2台2000mMTBE储罐、2台2000m二甲苯储罐、2台2000m甲苯储罐、3台3000 m苯储罐共计13台储罐。裂解燃料油罐组包括2台1500m裂解燃料油储罐；乙二醇罐组包括2台8000m乙二醇储罐、2台1100m二乙二醇储罐、1台110m三乙二醇储罐、1台110m多乙二醇储罐。裂解轻燃料油、C9、MTBE、二甲苯、甲苯、苯储罐为内浮顶碳钢罐，其中苯储罐带加热盘管。裂解燃料油储罐为带加热盘管的固定拱顶碳钢罐。乙二醇、二乙二醇为固定拱顶碳钢罐（内喷铝），三乙二醇底板边缘板及第一、二、三、四圈壁板为低合金钢，中幅板及其余壁板为碳钢的固定拱顶罐（内喷铝），多乙二醇储罐为固定拱顶不锈钢罐，带加热盘管。1.2储罐金属材质、厚度一览表 储罐金属材质、厚度见下表所示： 21储罐金属材料材质一览表设备位号底板边缘板底板中幅板第一圈壁板第二圈壁板第三圈壁板第四圈壁板第五圈壁板第六圈壁板第七圈壁板第八圈壁板第九圈壁板3730-T-001A/B12Q345R10 Q235-B14 Q345R12 Q345R10 Q345R8 Q345R 8 Q235-B6 Q235-B6 Q235-B6 Q235-B3730-T-002A/B8 Q235-B10 Q235-B8 Q235-B8 Q235-B6 Q235-B 6 Q235-B6 Q235-B3730-T-0036 Q235-B6 Q235-B6 Q235-B6 Q235-B3730-T-004606Cr19Ni10606Cr19Ni10506Cr19Ni10506Cr19Ni10506Cr19Ni103740-T-001A/B10 Q235-B8 Q235-B10 Q235-B8 Q235-B8 Q235-B6 Q235-B6 Q235-B6 Q235-B6 Q235-B3740-T-002A/B10 Q235-B8 Q235-B10 Q235-B10 Q235-B8 Q235-B8 Q235-B8 Q235-B6 Q235-B6 Q235-B6 Q235-B3740-T-003A/B10 Q235-B8 Q235-B10 Q235-B10 Q235-B8 Q235-B8 Q235-B8 Q235-B6 Q235-B6 Q235-B6 Q235-B3740-T-004A/B10 Q235-B8 Q235-B10 Q235-B10 Q235-B8 Q235-B8 Q235-B 8 Q235-B6 Q235-B6 Q235-B6 Q235-B3740-T-005A/B10 Q235-B8 Q235-B10 Q235-B10 Q235-B8 Q235-B8 Q235-B8 Q235-B6 Q235-B6 Q235-B6 Q235-B3740-T-006A/B/C12 Q235-B10 Q235-B14 Q235-B12 Q235-B12 Q235-B10 Q235-B10 Q235-B8 Q235-B6 Q235-B6 Q235-B6 Q235-B3750-T-001A/B10 Q235-B8 Q235-B10 Q235-B10 Q235-B8 Q235-B8 Q235-B6 Q235-B6 Q235-B6 Q235-B2.0 编制依据1立式圆筒形钢制焊接油罐施工及验收规范GB50128-20052立式圆筒形钢制焊接油罐设计规范GB50341-20033钢结构工程施工质量验收规范GB50205-20014钢制压力容器焊接规程JB/T4709-20005JB4708-2000钢制压力容器焊接工艺评定。6承压设备无损检测JB/T4730.14730.67. 施工图纸技术要求3.0 储罐焊接方案3.1 焊接方法本次储罐焊接全部采用手工电弧焊，焊条选用见下表所示：母材选用焊条Q235B / Q235BJ427Q235B / Q345RJ427Q235R / Q345RJ50706Cr19Ni10/06Cr19Ni10A1023.2 焊工资格管理所有参加此次储罐焊接的焊工必须持有劳动人事部门颁发的资格认可证书，且合格项目在有效期内；在施焊前所有焊工均需到业主指定的单位进行焊工技能考试，合格后方可上岗，上岗证应包含焊工证的全部合格项目；项目部必须向工程监理方报验劳动部门颁发的焊工资格证书，经工程监理部门审核确认后，方可进行与资格证书相应项目的焊接操作；对于外观检查和无损检测合格率低的焊工，项目部必须依照相应的质量管理制度取消其施焊的资格；每个焊工所焊接的焊缝都应作上明显的标记，并在罐底、罐壁排板图上注明，作为无损探伤等质量检查及施工记录的依据。3.3 焊接工艺评定焊接工艺评定直接采用我公司已评定合格的焊接工艺评定。3.4 焊材及管理1.核对焊接材料的质量证明书所提供的数据是否齐全并符合规定要求；2.配备专人负责焊条的管理、烘干、发放与回收工作；3.不同类型的焊接材料原则上应分别烘干；4.焊接材料的烘干规范可参照焊接材料说明书的要求确定，焊前要求必须烘干的焊接材料（碱性低氢型焊条）如烘干后在常温下搁置4h以上，再使用时应再次烘干，但对于烘干温度超过350的焊条，累计的烘干次数一般不宜超过3次；5. 烘干后的低氢型焊条，应保存在100150的恒温箱中随用随取，使用时应备有性能良好的保温筒，焊工在领用焊条及施焊过程中必须使用焊条保温筒。3.5 焊接的基本要求1定位焊、工卡具的焊接，由合格焊工担任，焊接工艺应与正式焊接相同，引弧和熄弧，在坡口内或焊道上进行，定位焊缝的长度，不锈钢，不宜小于30，普通碳素钢和低合金钢，不宜小于50mm ；2焊接前，检查组装质量，清除坡口表面及坡口两侧20范围内的铁锈、水分和污物，并充分干燥；3焊接中应保证焊道始端和终端的质量，始端应采用后退起弧法，终端应将弧坑填满，多层焊的层间接头应错开50mm以上；4板厚等于或大于6mm 的搭接角焊缝，当采用手工焊时至少施焊两遍。5焊接时，严禁在母材上引弧，采用多层焊时，层间接头应错开50mm以上；6在下列任何一种环境中施焊时，应采取有效的防护措施，否则不得进行焊接：1）雨雪天气；2）焊接时，风速大于 8m/s；3）大气相对湿度超过90%。3.5 储罐主体焊接方法1.罐底的焊接方法（1）罐底中幅板焊接罐底中幅板采用搭接形式，焊接采用焊条电弧焊接。中幅板的焊接原则是先焊短缝，再焊长缝，最后焊接通长缝。焊接顺序由罐中心向外，长缝的焊接采用分段退焊，分段长度为500600mm。中幅板短缝、长缝施焊前应分别点焊成一体，中幅板短缝焊接时长缝不应点固，施焊时应隔一道焊一道。中幅板通长缝焊前应采用槽钢进行加固，以防焊接变形,中幅板焊缝均由中心向外施焊。中幅板通长缝及罐底收缩缝焊时应由多名焊工均匀分布，同向、同步施焊。（2）罐底边缘板焊接弓形边缘板的焊接，应符合下列规定：a首先焊接外侧300的焊缝，待罐底与罐壁连接的大角缝焊接完毕后且边缘板与中幅板之间的收缩缝焊接前，完成剩余的边缘板对接焊缝的焊接；b.弓形边缘板对接焊缝的初层焊，宜采用焊工均匀分布，对称施焊方法。（3） 罐底大角缝焊接罐底大角缝应在最后一圈罐壁环缝组对完后再焊，并由多名焊工均匀分布，同向、同步、同焊接工艺施焊。先焊内侧底层，再将外侧焊完，最后将内侧焊完。大角缝焊前应在内侧（底圈壁板与罐底边缘板之间）加斜撑加固，斜撑间距为1米左右。2.罐壁板的焊接方法罐壁板的焊接顺序为：先焊接立缝，后焊接环缝。罐壁立缝焊接时应由多名焊工沿圆周均匀分布，同时同向施焊。封底焊时应分段退焊，退步长度为800mm左右。罐壁环逢焊接由多名焊工沿圆周均匀分布，同时同向施焊。封底焊时分段退焊，退步长度为1000mm左右。焊工不得在母材上引弧，采用多层焊时，层间接头应错开50mm以上。罐壁焊缝背面采用手工碳弧气刨清根，并用砂轮机修磨光滑，清除缺陷，磨去炭化层。3.罐顶板的焊接方法罐顶板焊缝采用搭接形式，铺设完毕检查合格后，进行罐顶的焊接。焊接顺序是：先焊内侧焊缝，在焊外侧焊缝，最后焊与包边角钢间的环焊缝，环焊缝焊接采用弱焊。罐顶的焊接应由多名焊工对称分布，同步、同向、小电流施焊，隔一道焊一道，采用分段退焊，退步长度为1000.罐顶大圈环缝应由多名焊工均匀分布，同时同向施焊。4.开孔接管与补强圈的焊接（底圈罐壁）罐壁人孔、进出水管及补强圈焊接时，应由两名焊工对称分布，同时进行焊接。开孔接管焊接前应用弧板和支杠进行加固，防止焊接变形。5.焊接变形的控制（1）罐底板焊接的变形控制罐底边缘板对接接头焊接会引起下凹变形，施工中通过在对接缝下垫方锲进行反变形处理。中幅板焊接时选择合理的施焊顺序，即先焊短缝，后焊长缝，最后焊通长缝。在长焊缝焊接后通长缝组对前，应将通长缝两侧的所有连接板全部打开，释放短缝、长缝焊接后引起的变形。通长缝焊接前应使用槽钢及龙门板进行加固，以减少焊接变形，施焊时，由中心开始向两侧分段退步施焊，焊至距边缘板300处停止施焊。（2）罐壁板焊接的变形控制罐壁板的坡口选择对控制角变形至关重要，应根据采用的焊接方式选择合适的壁板立缝、环缝的坡口尺寸，选择时应考虑先焊侧的变形与清根后背面焊接的变形基本抵消。环缝角变形的控制，环缝外口焊接时里口加设槽钢背杠，外口焊接后拆除背杠，并检查角变形情况，若角变形在规范允许的范围内，进行里口的焊接；若角变形超过规范允许的范围，加大清根的深度，再焊接里口进行调整。立缝角变形的控制，本工程的立缝为单面坡口，由于反面打磨深度较浅，组对时向外稍微倾斜，先焊外口，后焊里口，外口加设1m长弧板。6.焊缝的外观检查（1）在罐体焊缝检查前，应将药皮、熔渣及飞溅等清理干净；（2）焊缝的表面质量，符合下述要求：a.缺陷深度超过规范值时进行补焊修补；b.焊缝的表面及热影响区不得有裂纹、气孔、夹渣、弧坑等缺陷。（3）边缘板与底层罐壁的T形接头罐内角焊缝应成下凹圆滑过渡，咬边应打磨圆滑，焊趾不允许咬边；（4）罐壁纵向焊缝不得有低于母材表面的凹陷；（5）焊缝表面质量及检验方法见下表所示：项 目允许值mm检验方法对接焊缝咬边深度0.5用焊接检验尺检查罐体各部位焊缝连续长度100焊缝两侧总长度10%L凹陷环向焊缝深度0.5总长度10%L连续长度100纵向焊缝不允许壁板焊缝角变形12mm10用1m长样板检查12 mm25 mm825 mm6对接接头的错边量纵向焊缝10 1用刻槽直尺和焊接检验尺检查10 mm0.1且1.5环向焊缝8 mm（上圈壁板）1.58 mm（上圈壁板）0.2且3角焊缝焊脚搭接焊缝按设计要求用焊接检验尺检查罐底与罐壁连接的焊缝其他部位的焊缝焊缝宽度：坡口宽度两侧各增加12罐底、罐顶焊接完后进行外观尺寸检查，罐底凹凸度不应大于2%L，且不得大于50mm，罐顶用2m样板检查，凹凸度不应大于15mm。（6）罐壁内侧焊缝的余高不得大于1mm。其它对接焊缝的余高，应符合下表的规定。板厚（mm）罐壁焊缝的余高（mm）罐底焊缝的余高（mm）121.51.512252.5/3.6 焊缝无损检测要求从事储罐焊缝无损检测及严密性试验的人员，必须具有国家有关部门颁发的并与其工作相适应的资格证书。罐底的所有焊缝应采用真空箱进行严密性试验，试验负压值不得低于53kPa，无渗漏为合格，充水试验后再进行一次复查。罐壁开孔补强板焊接完后，应通过信号孔通入0.2MPa压缩空气进行气密试验。罐底所有焊缝应采用真空箱法进行严密性试验，试验负压不得低于53kPa，无渗漏为合格。罐底边缘板对接焊缝的外端300mm范围内进行射线探伤。 底板三层钢板重叠部分的搭接接头焊缝根部焊道焊完后，在沿三个方向各200mm范围内进行渗透探伤，全部焊完后，再次进行渗透探伤。底圈壁板当厚度小于或等于10mm时，应当从每条纵向焊缝中任取300mm进行射线检测，当板厚大于10mm，小于或等于25mm时，从每条纵向焊缝中任取2个300mm进行射线探伤，其中一个应靠近底板。其他各圈罐壁，当板厚小于25mm时，每一焊工焊接的每种板厚(板厚差不大于1mm时可视为同等厚度)，在最初焊接的3m焊缝的任意部位取300mm进行射线探伤，以后不考虑焊工人数，对每种板厚在每30m焊缝及其尾数内的任意部位取300mm进行射线探伤，当板厚小于或等于10mm时，在探伤部位中的25%应位于丁字焊缝处。 环向对接焊缝每种板厚(以较薄的板厚为准)，在最初焊接的3m焊缝的任意部位取300mm进行射线探伤，以后对于每种板厚，在每60m焊缝及其尾数内的任意部位取300mm进行射线探伤。 射线探伤不合格时，应在该探伤长度的两端延伸300mm作补充探伤，但缺陷的部位距离底片端部75mm以上者可不再延伸。如延伸部位的探伤结果仍不合格时，应继续延伸进行检查。底圈罐壁与罐底的T形接头罐内角焊缝进行磁粉探伤，在油罐充水试验后，应采用同样的方法进行复检。3.7 焊缝返工管理焊缝内部缺陷用砂轮清除，确定无缺陷后采用手工电弧焊进行补焊，且每处的补焊长度应在50mm以上。外部缺陷用砂轮清除后再补焊，最后用砂轮打磨平滑。对于同一部位的返工次数，不宜超过两次，如超过两次，须经项目部总工程师批准并通知监理。对返工后的焊缝应按原检验要求进行检查，合格后转入下道工序。3.8 焊接质量保证措施1.成立质量保证体系，设立专职焊接责任工程师监控现场焊接工艺。质保体系如下：焊接责任人： 工艺责任人： 检验责任人：各专业质检员球罐、储罐项目部质保工程师：项目经理：计量责任人：项目质保工程师：材料责任人：各专业施工队无损检测责任人：设备责任人：2 具体保证措施如下：（1）工作环境的控制，焊接的环境温度，湿度必须满足焊接要求，否则不许施焊；（2）按照按工艺评定的参数，编制焊接工艺卡，焊工按焊接工艺卡进行施焊；（3）现场焊条发放的控制。挑选责任心强的人员负责焊条烘干发放，烘干有标记，发放有记录，回收有登记，防止错发焊条。碳钢焊条发放回收焊条头，要有99%以上的回收率；（4）将焊接工艺参数控制在焊接工艺评定范围内。4.0 施工安全措施1贯彻“安全第一、预防为主”的方针，现场设专职安全员，施工队及班组设兼职安全员。2加强班组安全建设管理工作，现场要标准化、岗位要标准化、操作要标准化，施工人员进入施工现场要正确使用劳保用品。3施工现场要做到文明施工，做到道路通畅，现场平整材料摆放整齐。4严格安全操作规程，禁止违章作业及关键设备无证上岗。5特种作业进行劳动防护，无损检测要设置安全警戒，吊装作业要严格按规程执行。6施工现场要制定安全用电措施，用电设备必须按规定接地。7制定防风、防潮措施。15.1 防雨、防冻措施a. 场地周围的排水系统要畅通，并与外界排水系统接通，以便雨季到来时能迅速排尽装置内的积水，做到雨停水消，并配备一定数量潜水泵，及时排出罐顶和罐内积水。b. 露天料场应有良好的排水系统，凡是堆放材料、设备的场地均要先垫150mm厚的道渣，再垫200mm厚的枕木，防止积水浸泡。c. 冬季施工中，所有设备冷凝水应及时排放，水管线进行保温以防冻结。d.冬季防腐施工，应搭设大棚，内设加热器保证涂装所需温度。15.2高处作业安全管理 a.施工前应对参加高处作业的全体员工进行安全教育及技术交底，落实所有安全技术措施，不适于高处作业的人员，不得从事高处作业；b.高处作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工前加以检查；c.高处作业人员必须系好安全带、戴好安全帽，衣着要灵便，禁止穿硬底和带钉易滑的鞋。安全带应高挂（系）低用；d.脚手架的搭设和验收，必须符合QG/SE11.03.06-2001脚手架管理规定的有关要求。高处作业使用吊篮时，吊篮的制作和使用应严格执行有关规定要求；e.在道路和设备、设施上方或上下交叉作业区域及人和物体有坠落可能的高处作业区域进行高处作业应按规定要求挂设安全网。在同一坠落平面上，一般不得进行上下交叉作业，如必须进行交叉作业，中间应有隔离措施；f.进行容器和框架内的高处作业与特级高处作业时，应配置性能完好的通讯设备，保持与地面的联系，特殊情况下应设专人负责通讯联络。夜间高处作业应有充足的照明；g.施工作业场所有坠落可能的物件，应一律先行撤除或加以固定；高处作业所用的物料，均应堆放平稳，不得妨碍通行和装运；高处作业时，工具应随手放入工具袋；作业面应随时清理干净，并严禁上下投掷工具、材料、杂物、余料和废料等；h.在施工邻近地区有排放有毒、有害气体和粉尘超出允许浓度的烟囱及设备等场合，严禁进行高处作业；如排放气体、粉尘浓度在允许浓度范围内，也应采取有效的防护措施；高处作业要与架空电线保持规定的安全距离；i.雨天和雪天进行高处作业时，必须采取可靠的防滑、防寒和防冻措施，水、冰、霜、雪均应及时清除；在六级风以上和雷电、暴雨、大雾等恶劣气候条件下禁止进行露天高处作业。j.站在梯子上作业时，只许一人在上作业，上部应留有四步空档，下面应有专人扶梯监护，同时作业人员应把安全带挂在牢固位置。k.作业人员进行高处作业应从规定的通道上下，不得利用绳索、立杆、设备接管、管子、构件预留孔和立柱等非规定通道，也不得利用吊车臂架等施工设备上下；上下梯子时，必须面向梯子，且不得手持器物。5.0人员计划施工人员计划见下表所示工种人 数管理人员16人铆 工25人电 焊 工45人电 工2人普 工30人驾 驶 员2人小 计110人6.0 施工机具计划施工机具计划见下表所示序号设备名称规格数量1倒链3T20只2汽 车 吊25T2辆3角向磨光机150mm50台4电焊条烘箱2台5电 焊 机50台6电焊条保温箱2台7割 炬15把8水 平 尺6把9焊条保温桶30个10半自动割枪6把11卷 板 机2台12拖 车2辆12空 压 机2台13真空试漏器2台14真 空 泵2台15液压顶升装置64个顶升机构1套主要计量器具需用计划序号名 称型号规格单位数量备注1焊缝角度尺HC30A把22弯 尺500250mm把103钢 卷 尺3.5m个154盘 尺50m个45长条水平仪L=500mm个26游 标 卡 尺0-200mm把27湿 度 计个2精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
