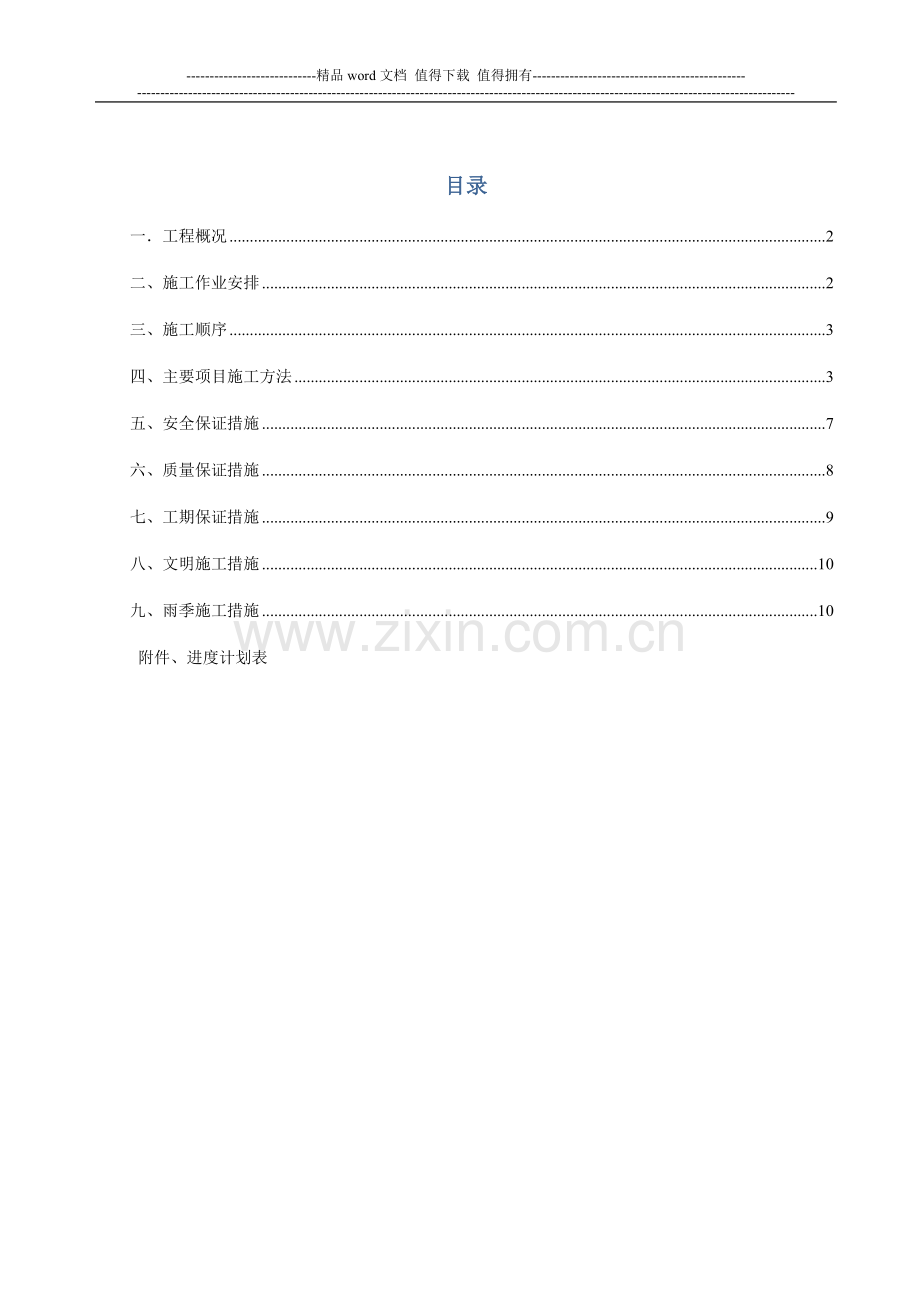

K2-130处过路管涵专项施工方案.doc

-精品word文档 值得下载 值得拥有-目录一工程概况2二、施工作业安排2三、施工顺序3四、主要项目施工方法3五、安全保证措施7六、质量保证措施8七、工期保证措施9八、文明施工措施10九、雨季施工措施10 附件、进度计划表 K2+130 处过路管涵施工专项方案一工程概况 1、根据规划排洪渠位置，原有X043县道道路范围内存在一些过路涵洞及排水沟渠。本次设计沿线涉及过路方涵及排水沟渠，在道路涉及范围内全部废除，采用圆管涵沟通两侧沟渠，具体在二标范围内涉及的桩号位置约为K2+130处设圆管涵，采用2d1200mm*2设计结构形式。二、施工作业安排 1、技术准备工作：施工前组织人员进行现场勘察，了解场地环境、地质及水下情况，以便制订专项施工方案。 2、人员、机械落实：进场前调派施工机械，组织劳动力有序进场。 3、施工计划工期：计划工期15天，开工日期2013年4月16日，结束日期2013年4月30日。资源需求计划表编号机械名称数量质量状态租赁或自有备注1挖掘机2台良好租赁1m32自卸汽车4台良好租赁3柴油打夯机2台良好自有4全站仪1套良好自有5水准仪2台良好自有6150离心泵2台良好自有三、施工顺序 工艺流程：现场勘察改移地方道路基础施工安管管座施工回填。 四、主要项目施工方法 401. 地方改路（1）、概述在K2+130附近有一条横跨现建X043道路工程的乡村道路，X043道路工程在K2+130处设置双孔圆管涵过路管，为保证乡村道路车辆和人行正常通行，经业主、设计单位和施工单位现场勘察，计划将乡村道路改移在K2+100附近，一端顺接到原043老路，另一端顺接到原有乡村道路。（2）、具体要求1、在准备修建的路基段修筑5m宽的横穿临时路，与043老路平交，临时道路路面高程同043老路路床顶面，结构为30cm厚6%石灰土+10cm厚碎石。不影响以后修筑新建道路路面。2、两端顺坡填筑土方和旧路连接，同时修筑临时路面。3、施工X043道路间期对该临时路维护，确保正常使用。（3）、施工方法1、填筑已建好的043老路与乡村道路之间的土方，顺坡度与原有乡村道路连接，土方需外购。采用挖掘机进行修整，坡度应不大于10%，两端与043老道和地方乡村道路顺接。2、沿两侧坡脚处开挖临时排水沟，作临时排水。3、施工30cm厚6%石灰土回填碾压，上面人工铺筑10cm厚碎石，碾压至稳定。4、开放通车，引入地方车辆和行人，配合维护，维修时人工用碎石进行找补。5、施工期间维护临时道路。6、拆除临时道路，进行X043道路的路基正常施工。402沟槽开挖基础土方开挖：本圆管涵基础土方采用2台1m3反铲挖掘机进行开挖，按流水方向的反向开挖，自卸汽车运输。反铲在开挖过程中，采用水准仪随时进行观测控制，为不扰动基底土，反铲在开挖时，应预留20cm厚的土进行人工清理。基槽内按两侧设置排水沟，并在沟槽四角设置集水井，用潜水泵不间断地抽除沟槽渗水。403.钢筋混凝土承插口管道安装砂石基础：沟槽开挖边坡，施工可根据管道安装条件及土质情况自行调整。回填砂石基础时，应根据砂石基础的厚度分层回填、夯实，整平砂石后用平板振捣夯夯实，夯实的密实应达到85%90%，应保持砂石的基础的含水量。承插口管道地基的原状土层不得扰动，其地基承载力不应低于0.06Mpa，否则应进行地基处理。管道铺设： （1）管道铺设前的准备工作1、准备好施工机具、工具、吊运设备、承插管、橡胶圈、润滑剂等材料。2、复核沟槽中心线和基础标高。3、清除承口内表面和插口外表面的油污、杂物。4、按管径选用相应的橡胶圈，并检查橡胶圈外观应无气泡、裂缝及碰伤等缺陷。5、准备好润滑剂，用刷子、布头沿插口涂刷一遍，然后将橡胶圈平滑套入，橡胶密封圈放置位置。（2）安管顺序：1、从下游排向上游，插口向下游，承口向上游。以吊车系下第一节管，将管头放在已弹好线的检查井井墙内壁处（承口放在来水方向，若是插口则放在出水方向），按照井中测桩（既是中心桩又是高程桩）找好中心线及两端高程后，才能松吊回臂。2、继续系稳第二、第三节管并随稳随测后端中线和高程直到另一检查井。带承口的半节管排在检查井的进水方向，带插口的半节管排在检查井的出水方向。3、为准确控制管位，须在第一节管的两端用支撑控制并固定。4、并以此做为调节下一节管端头中线位置及调整后的管头固定方法。（3）管节合拢采用两只3t手扳葫芦方法：手扳葫芦一端用钢丝绳与承口拉钩连接，另一端作为固定反力端，管节合拢时两只手扳葫芦应放置在管节水平直径处，拉钩勾在被合拢管节的承口壁，手扳葫芦反力端可用钢丝绳，卡扣等固定于临时方木，合拢时两只手扳葫芦应同步拉动，使管节合拢。（4）管子承插就位，放松钢丝绳时应进行下列检查： 复核管节的高程（标高）和中心线。高程有误差时利用吊车系管点动找准；高时用特别小铲除去砂层，低时塞入砂料并用小锺击实。检查承插口之间的间隙为9mm15mm。就位稳好后，可用2组4个楔形混凝土块以90支承角,置于管道两侧底角处楔紧，其纵向位置每组距离管端15处。404回填（1）、填前处理：河道两侧将原地面挖成宽度1m的台阶，台阶顶面作成3%的内倾斜坡，再进行填筑。（2）、填料选择：根据设计要求，采用4%石灰土进行填筑至路床底标高。（3）、填筑方法：圆管涵两侧对称分层填筑，所有回填分层厚度当采用小型机具夯实时控制在15cm、当采用重型压实设备时采用20cm一层。（4）、压实方法：大型机械无法作业时采用手扶式振动碾配合蛙式打夯机，当填筑至涵顶压实厚度50cm以上时采用重型压路机碾压，回填宽度可以满足压路机作业时采取重型压路机与手扶式轻型振动碾结合的方法压实。（5）、施工控制要点：回填前对结构物的强度进行细致检查；涵管两侧对称平行分层填筑，防止偏压；分层厚度严加控制，使用轻型夯实机械时采用20cm，使用重型压路机时也不得超过30cm。五、安全保证措施 1、施工现场建立健全安全组织机构，设专职安全员，各工种、各班组设立兼职安全员，项目组根据本工程的特点，制定该项目各级管理人员和各部门的安全生产责任制。 2、施工现场要有完善的安全保障措施，醒目的安全标志和护栏，进入工地戴好安全帽及其他劳防用品。 3、建立健全安全生产操作规程和规章制度，工人进入工地前必须认真学习本工种安全技术操作规程，未经安全知识教育和培训，不得进入施工现场操作。 4、现场施工人员不得穿拖鞋和硬底鞋；不戴安全帽不准进入施工现场。 5、机电设备必须专人操作，严格遵守操作规程，特殊工种(如电工、机修工、车辆驾驶员等)必须持证上岗。 6、电器、线路修理时必须断电，并挂上警示牌，电器控制系统必须有防雨设施。 7、车辆在场内移动，进出现场必须由专人指挥。 8、保证现场道路平整、畅通、不积水，夜间作业区及现场施工道路均应设足够的照明。 9、定期由安全员组织班组人员进行安全活动，总结经验，吸取教训，对指出的整改意见要限期整改。 10、由于本工程施工面狭窄，安全隐患主要为机械事故，因此在工程开工前要对机械操作人员进行安全交底，特种机械操作人员必须持证上岗。计划每天安排安全员、机管员对现场机械、设备进行安全专项检查，排除安全隐患。 11、在围堰施工木桩时，架设工程应牢固，施工人员应相互协调配合，以防夯打设备砸人或人员坠落。 12、在排水、清淤过程中，现场应有专人检查堰堤的安全，发现不安全因素，应及时汇报或采取有力对策措施排除险情。 六、质量保证措施 1、工程实行项目管理制。在健全组织机构分工明确的前提下，做好项目管理工作，完成公司下达的工程质量创优目标。 2、各级施工人员树立“百年大计，质量第一”的指导思想，做到施工前会审，按施工方案进行施工，并做好现场工程技术交底和安全交底。 3、施工中努力作好动态控制工作，保证安全目标、质量目标、进度目标、造价目标的实现。 4、现场人员必须熟悉施工图纸和相关规范。 5、制定工作检查验收制度，班组之间进行自检、互检、交接检制度，加强分项工程质量复核工作，消除工程不良隐患。 6、隐蔽工程需由建设单位、监理单位验收合格后方准进入下道工序施工，且所有隐蔽工程均应填写隐蔽工程验收，且应向甲方提供隐蔽工程施工及自检记录。七、工期保证措施 为保证工程有组织，按计划进行施工，要求各专业相互配合按总进度按排精心组织施工，特制定如下工期保证措施。 1、统一调动施工人员、机械、材料和技术力量，充分保证本工程的需要。 2、在人员配备上，项目部成员都具有多年的施工实践经验，又有一定的理论知识和相当的组织协调能力，精选具有良好操作技能， 能听从指挥，善打硬仗的各工种操作班组。 3、加强总平面管理，施工材料进行合理堆放。 4、加强文明施工措施，确保安全生产、文明施工。 5、疏通施工环境 ，确保施工正常进行，按工期如期完工，力争提前竣工。 6、选择先进的施工工艺，提高劳动生产率。7、遇到下雨天视雨的大小，如不影响工程质量和安全施工仍照常施工。8、搞好安全生产，杜绝重大事故，绝不能因安全问题影响施工。 9、现场设治安员负责治安、保卫工作，防止外势力的干扰而影响工程的进度。 10、指派有一定水平的管理人员负责后勤生活，让职工吃好、住 好、睡好，决不因生活原因而影响生产。 11、及时做好每道工艺的复核、验收工作，防止因工程质量造成返工、停工。 12、定期检查设备运转情况，排除故障隐患，保证机械正常运转， 确保工程顺利施工。八、文明施工措施 1、建立文明施工领导小组，制定文明生产制度，并且定期检查落实情况，发现问题及时解决。 2、做好施工现场总平面管理工作，场地保持清洁，材料堆放整齐有序，道路畅通，场内排水良好。 3、施工中尽量减少噪声对周围环境的影响，夜间施工时，应尽量避免机具的碰撞和人员的喧哗。 4、施工人员进入现场必须戴好安全帽，持证上岗，按各自的岗位责任完成施工任务。 5、施工人员严禁酗酒、吵架、打架及其它不文明举止。 6、工程施工用水及排污水，必须定向按制定地域排放。 7、在运输车辆的车箱上覆盖一层棚布，防止尘埃、泥土污染环境和在运输过程中坠落伤人或扎坏其它车辆。 8、在出入口处派专人清扫公路上的散落物并经常洒水，以减少尘埃对周围环境的影响。 9、塘渣内运时，派专人及时清扫掉落在道路上的塘渣，保持场外道路清洁；如道路被损坏，及时修补好。 10、实行挂牌施工，接受舆论监督，主动与当地有关部门联系，了解居民、工人的要求，竭力为工人、居民的工作、生活创造方便， 对于批评、建议虚心接受、切实整改。 九、雨季施工措施 1、注意气象部门的天气预报，做好准备工作。2、机电设备在雨季使用时，应加强检查，防止漏电，触电事故发生，同时做好防雷避雷措施。 3、土方回填时，应做好排水工作，并做好排水沟集水井配备抽水机械，同时做好地面排水工作，防止地面水流基坑内。4、围堰内不得大量积水，积水必须及时排除以防围堰被毁。5、注意检查围堰坡面，以防产生滑坡，围堰如发生开裂现象，应采取加宽围堰，并在围堰坡脚打桩（或钢管）用挡土板加固；经常修复围堰坡面雨淋沟，确保围堰稳定。连续雨天应派不少于两人一个班，进行排水和围堰挡土板检查，发现有滑坡、塌方现象立即处理。可采取围堰坡面、挡土板部位用厚花胶布覆盖，防止淋雨又便于观察。6、雨天排水和夜间值班：排水的施工用电安全必须纳入制度。所有排水用电必须规范。坚持一机一闸，漏电保护器必须确保运行正常；夜间和雨天排水必须两人同行，并配带绝缘手套穿绝缘靴，坚持定人定机。
