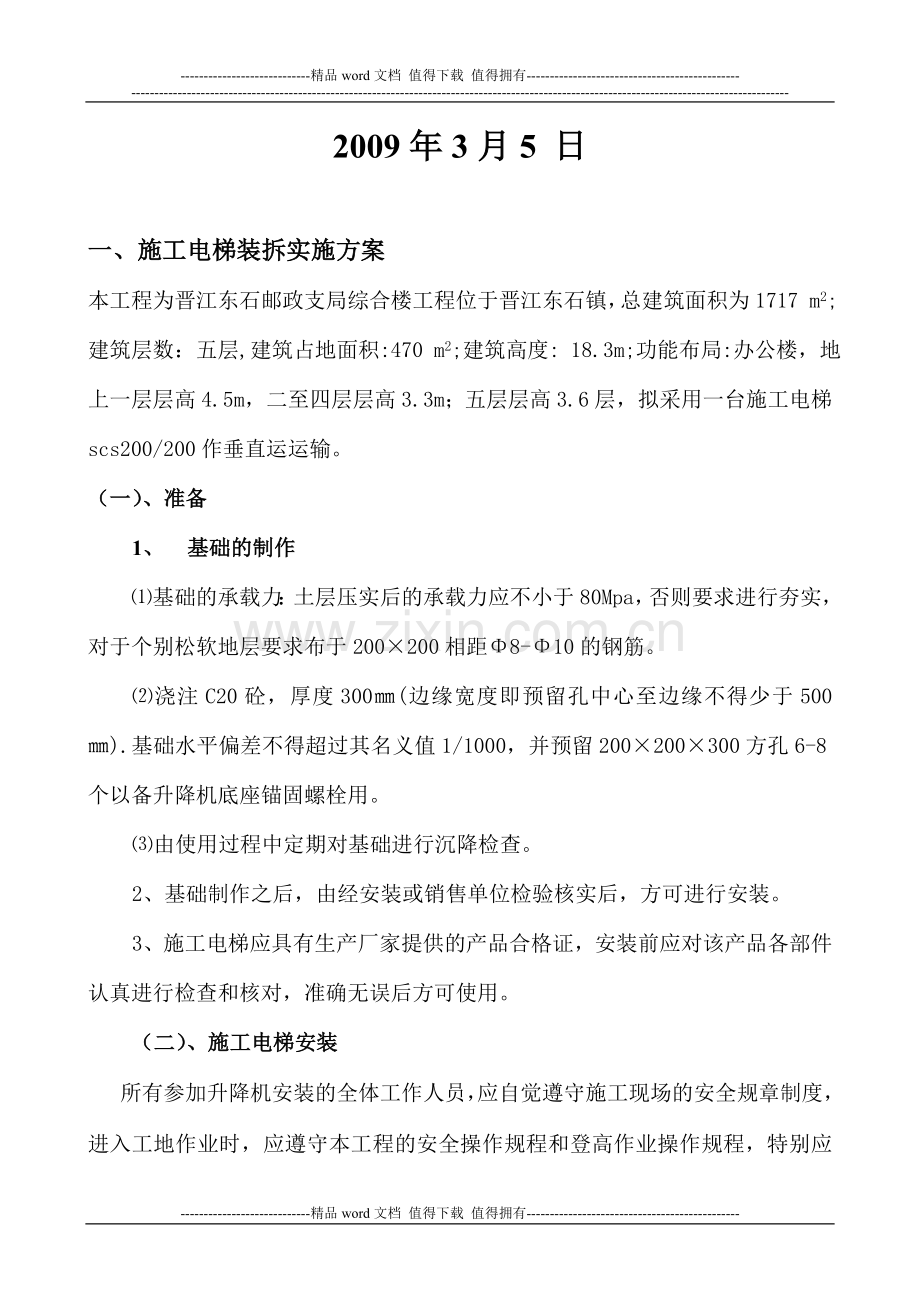

-精品word文档 值得下载 值得拥有-晋江市东石邮政支局综合楼工程施工电梯及卸料平台装拆方案福建省晋江市天安建筑有限责任公司2009年3月5 日一、施工电梯装拆实施方案本工程为晋江东石邮政支局综合楼工程位于晋江东石镇，总建筑面积为1717 m2;建筑层数：五层,建筑占地面积:470 m2;建筑高度: 18.3m;功能布局:办公楼，地上一层层高4.5m，二至四层层高3.3m；五层层高3.6层，拟采用一台施工电梯scs200/200作垂直运运输。（一）、准备1、 基础的制作基础的承载力：土层压实后的承载力应不小于80Mpa，否则要求进行夯实，对于个别松软地层要求布于200200相距8-10的钢筋。浇注C20砼，厚度300(边缘宽度即预留孔中心至边缘不得少于500).基础水平偏差不得超过其名义值1/1000，并预留200200300方孔6-8个以备升降机底座锚固螺栓用。由使用过程中定期对基础进行沉降检查。2、基础制作之后，由经安装或销售单位检验核实后，方可进行安装。3、施工电梯应具有生产厂家提供的产品合格证，安装前应对该产品各部件认真进行检查和核对，准确无误后方可使用。（二）、施工电梯安装所有参加升降机安装的全体工作人员，应自觉遵守施工现场的安全规章制度，进入工地作业时，应遵守本工程的安全操作规程和登高作业操作规程，特别应遵守进场施工电梯的安装安全操作规程。施工电梯组装时,专职和兼职安装员要到位，起安全指挥和监督作用。施工电梯安装过程是个整体性很强的工作，要求所有参加施工电梯安装人员，服从现场安装指挥管理人员的统一指挥调度，做到各岗位安全措施有专人负责监督,并且在现场所有安全人员要互相关心和监督，发现安全隐患时，应及时给予指正和协作，切实保证安装工作能有效地进行。运输施工电梯部件时，部件应合理放置绑扎牢固可靠，吊装施工电梯部件时注意吊装用绳索绝对安全，绑扎结实，吊装上下3米区域内严禁站人。安装作业时，各部件的联接螺栓应按规定拧紧，并配置止退垫或开口销，钢丝扎头应插好和扣紧、销紧。高空作业时所使用的工具、螺栓、销轴、杆件等物件应收放稳当，谨防落物伤人。安装用架板和杉木应绝对安全，严禁一切非作业人员进入作业区内。所有参与安装人员须戴安全帽，架上人员应携带安全带。安装后的施工电梯由安装人员进行自检，对有出现疏漏的地方要及时纠正处理，不能处理的问题要及时汇报，以防施工电梯安装后，不完好地投入使用。安装后的施工电梯要进行技术和安全技能的调试，组织相关人员进行验收，并进行技术交接，由签具验收单交安装(或销售单位)，否则严禁使用。（三）、施工电梯的主要安装步骤及注意事项1、基础的浇灌和地脚螺栓的安装土层压实后进行浇灌C20砼，土层压实后承载力应大于80Mpa，混凝土浇灌厚度不小于300。基础表面应严整，水平度偏差小于1/1000，周边有排水措施，距基础边缘5m范围内，开挖沟槽或有较大振动的施工时，必须有保证架体稳定措施，预留地脚螺栓孔，由安装人员放置地脚螺栓时现行浇灌。2、架体的安装与垂直度安装架体时，应先将地梁与基础连接牢固，在架高1015m处设第一道缆风绳，每增加10m再设一道，每道设四根钢丝绳，对角布置(摆设高度在1015m没有固定缆风绳时应设一道临时缆风绳)。架体稳定牢固，垂直度偏差小于1/400，顶部与天轮缓冲距离不小于2.5m。3、缆风绳的选择和安装当施工电梯受到条件限制无法设置附墙架时(条件许可下可设置附墙架设置方式作法严格依照厂方产品说明书)，应采用缆风绳，稳固架体。缆风绳应选用圆股钢丝绳，直径不得小于9.3，与升降机夹角不大于60，其下端应与地连接，不得栓在树木、电杆或堆放构件等物体上。缆风绳与地锚之间应采用与钢丝绳拉力相适应的花兰螺栓拉紧。在安装、拆除以及使用施工电梯的过程设置的临时缆风，其材料也必须使用钢丝绳，严禁使用铅丝、钢筋、麻绳等代替。4、地锚与钢丝绳的安装缆风绳的地锚采用桩式地锚，采用钢管(48)打入深度不小于1.7m，桩顶应有缆风绳防滑措施，地锚的位置应满足对缆风的设置要求。钢丝绳应附合现行国家标准圆股钢丝绳的规定，钢丝绳(缆风绳)端部的固定当采用绳卡时，绳卡应与绳径相配，其数量不得小于3个，间距不小于钢丝绳的直径6倍，绳卡滑鞍放在受力绳的一侧，不得正反交错设置绳卡。5、电气设备及要求该系列产品配置专用控制电箱，其所选用的电气设置及元件符合施工电梯工作性能、工作环境等条件。施工电梯的总电源应设短路保护及漏电保护装置， 电动机的主回路上应同时放置短路、失压、过电流保护装置。施工电梯高度超出相邻建筑物的避雷装置的保护范围时，应按现行国家标准建筑工程施工现场供用电安全规范即GB50194-P3中第4.2条规定安装避雷装置，其接地电阻不应大于30。工作照明的开关应与主电源开关相互独立，当施工电梯主电源被切断时，工作照明不应断电，各自的开关应有明显标志，禁止使用倒顺开关，作为曳引机的控制开关。6、安全防护装置要求及卸料平台安装ScS系列安装高速施工电梯吊笼自身已设置：顶端防护，入口双自动安全门，出口手动安装门，出口高层操作装置等安全防护装置。其余安全防护装置和要求使用过程中自置，具体要求如下：施工电梯造料上方应搭设牢固防护棚，各楼层与施工电梯通道口摆设独立双排钢管卸料平台架，不准竹、木与钢管混用，距外边缘间隙不得超过100mm，架板铺设严密牢靠，两旁应设固定防护栏，高度不低于1米，正面除井架配有可开启的安全门外倘应设置不低于1.8米的活动安全门，地面处应设置防护栏(具体详见井架安装验收单等)。安装完并校正垂直度后，根据本工程的实际高度情况，分别在二层和屋面板位置预埋角钢钢管等与架体焊接使之固定。7、检验与验收施工电梯安装并自检后由安装单位与项目部的有关技术人员共同验收，主要包括各机构的重载试验，客定载荷试验等，经严格按规定要求符合各技术指标后由双方有关人员签名验收，施工电梯方可使用(要求专人专机持证上岗)。8、使用过程分别由电工和开机人员共同巡查、维护并做井架运行记录。9、施工电梯拆除：拆除施工电梯时应切断电源，自上而下逐皮拆除，并有人护。在拆除平衡重之前，必须对升降机及附壁杆、制动器的间隙、主传动机构的运行进行检查，确认正常后，方可拆除。 梯笼升至柱顶，使平衡铁落地，然后再点动慢慢上升50cm左右，梯笼不发生下滑，即可开始按顺序拆除。 先把平衡铁拆下放平，拆下钢丝绳及天轮组。 梯笼升至接近柱顶处，拆除立柱标准节。此时梯笼处于无平衡重运行，应随立柱的接高，必须按规定进行附壁连接，第一道附壁杆距地面为10m左右，以后每隔6m（按说明书规定）做一道附壁连接，连接件必须紧固，随紧固随调整立柱的垂直度，每10m偏差不大于mm .顶部悬臂部分，不得超过说明书规定高度。的措施进行。每拆除两个标准节，随之把附壁支撑架同时拆下，拆下的附件装入梯笼时，其吊重不能超载，因无配重载重量应折减。 安装拆除附壁杆以及各层通道架设铺板时，梯笼应随之停置在作业层的高度，不能在拆除过程中，梯笼同时上下运行。 安装和拆除人员必须按高处作业要求，挂好安全带。二、钢管卸料平台架设计（一）工程简介：该工程将搭设22m高度的双排钢管卸料平台。已知立杆纵向距为L=3m，横向距b=1.8m，内立杆距墙体b1=0.35m，铺设2.5cm厚模板五层。本施工层为五层，每层施工荷载为3.0KN/m2，竖向间距为H1=3m，钢管为483.5，截面积A1=489mm2，强度设计f=205N/mm2，回转半径为V=15.78m，大横杆步距为1.8m，n=5。（二）卸料平台计算简化及规定：1、平台整体稳定计算简化为对立杆整体稳定计算，而立杆的整体稳定计算按计算轴心受力格构式压杆计算，其格构压杆由内、外排立柱及横向水平拉杆组成。2、对卸料平台连墙杆均匀设置且覆盖面积10m2左右，基本风压又小于0.35KN/m2，可以不考虑风荷载作用。（三）施工荷载值的规定：卸料平台的施工荷载不得超过3.0KN/m2。1、恒载：包括立杆、大小横杆、剪刀撑、脚手板、扣件、封闭式安全立网等各构件的重量，这部分荷载在进行强度核算时应乘以1.2的分项系数。2、活载：包括物料、推车、作业人员，这部分荷载在进行强度核算时应乘以1.4的分项系数。（四）验算搭设平台的允许高度：H=KAAf=1.3(NGK2+1.4NQK)/1.2NGK1h（搭设高度计算）Hmax=H/1+0.01H（最大允许搭设高度计算公式）。KA：与立杆截面有关的调整系数。KA：内外排立柱为单管时KA=0.85：格构成压杆整体稳定系数。Af：立杆稳定承载力。A：内外排立柱毛截面面积之和A=2A1f：钢材抗压、抗拉、抗弯强度设计值。1.3：恒载+活载乘以各自分项系数之和后附加的系数。NGK1：一步一纵间距的钢管、扣件重量（KN）。NGK2：一个纵间距附件、物品重量（KN）。NQK：一个立纵距的施工荷载标准值产生的轴力。 由h=1.8m，b=1.8m查表得Af=48.89KN； 由b=1.8m，L=3m，脚手板铺设共5层，查表得NGK2=4.185KN； 由b=1.8，L=3m，gK=4KN/m2，查表得NgK=8.4KN； 由h=1.8m，L=3m,NGK1=0.411KN； 由于该平台为单立柱，故KA=0.85；H=0.8548.89-1.3（1.24.185+1.48.4）/1.20.4111.8=71.3m；Hmax=H/1+0.01H=71.3/1+0.0171.3=41.8m27m；满足要求。（五）验算平台结构的整体稳定：1求N值：卸料平台最底部的压杆轴力为最大，故N=1.2（nNGK1+NGK2 ）+1.4NQK =1.2（50.411+4.185）+1.48.4 =19.248KN2求值：由=. x，查值表x=5.71，=25，则=. x=5.7125=143，=0.3363求高度调整系数KH，搭设高度为22m,故 KH=1/1+0.01H=1/(1+0.0122)=0.78整体稳定验算：N/AKH.KA.fN/A=21220/0.3362489=64.57N/mm2故 KH.KA.f=0.780.85205=135.9N/mm264.57N/mm2经验算后满足要求。（六）验算卸料平台立柱的局部稳定：立柱的局部稳定最不利是底层里排立柱段。已知h=1.8m，I=15.78m，b1=0.35m，b=1.8m，m=35N/mm2试验算立柱的局部稳定：局部稳定验算：N/1A1+mKA.KHfQK=3.0KN/m2时，m=55N/mm2，I=15.78mm求N值：N=N1+N2 N1=（1/2）1.2(NNGK1)=（1/2）1.2(50.411) =2.22KN； N2=0.5b+b1/1.4(1.2NGK2+1.4NQK) =0.51.8+0.35/1.4(1.24.185+1.48.4) =14.96KN N=N1+N2=2.2+14.96=17.16KN求值：由=h/I=1800/15.78=114，查表1=0.626求m：由于gk=3.0KN/m2，所以m=55N/mm2。(N/1A1)+ m=17164/0.626489+55=111.09N/mm2KA.KHf=135.9N/mm2111.09N/mm2验算结果满足要求。（七）、安装和拆除的技术安全措施：1、施工中不允许超过设计荷载；2、平台剪刀撑、连墙杆的设置要能保证整体的刚度和稳定性。3、每一楼层设有3个连墙点，楼板预埋4835钢管，并采取同规格钢管连接（用扣件扣牢）。4、剪刀撑自下而上连续设置，搭接长度50cm。5、基底要平整且夯实，铺设通长垫板，并有良好排水措施，还要设置扫地杆。6、钢管卸料平台架顶端设避雷针，外侧用安全网全封闭。7、由专业班组持上岗证搭设，身体尚要适应高处作业的要求。8、搭设班组要正确使用本工种所需的个人安全防护用品。9、装拆时均要划出作业区，地面有专人监护。10、如遇雨天或大风等恶劣气候环境时应立即停止作业。三、安全应急预案通信联络：项目部必须将110、119、120、项目部应急领导小组成员的手机号码、公司应急领导组织成员手机号码、当地安全监督部门电话号码，明示于工地显要位置。工地抢险指挥及保安员应熟知这些号码。应急措施：事故发生时的应急报告程序如下：（具体详见应急准备与响应指挥流程图）值班人员应急小组成员立即简洁报告项目经理立即报告公司安全部 门（或相应主管部门）第一报告人报告内容：出事地点、事态状况、报告人姓名；项目目经理以快速办法向上级报告报告内容：出事地点、应急措施的实施、单位、电话、事故状况及报告人姓名。1、 由项目副经理、技术员、施工员等，立即组织实施抢救、应急措施工作，尽一切可能抢救伤员及被困人员，防止事故进一步扩大。2、 对抢救出的伤员，视情况采取急救处置措施，尽快送医院抢救。发生事故的同时，派专人向有关部门报告寻求援助，如公安联运部门110、医疗急救部门120、消防部队119等应急单位，并派专人在主干道路口等待、指引相关车辆。3、 由项目经理、安全员组织保护事故现场，以便对事故进一步调查，分析研究，防止事故现场被人破坏。4、 由项目经理、安全员和班组长，在现场组织好对了解事故的知情人、见证人的工作单位、姓名、工种、职务等相关信息的记录工作。5、 由施工员及班组长在事故现场设置警戒范围，维护好事发现场周围的秩序，防止再生灾害发生，疏散周围群众，并做好接待工作。6、 由项目经理配合好有关上级有关部门做好善后工作。事故报告施工现场发生安全事故后，项目部除立即组织抢救伤员，采取有效防止事故扩大和保护事故现场，做好善后工作外，还应按下列规定报告有关部门轻伤事故：应由项目部在24小时内报告企业领导、生产办公室和企业工会。重伤事故：项目部应立即报告企业主管领导及部门，企业按照安全事故报告的有关规定和程序报告上级有关部门和单位。 福建省晋江市天安建筑有限责任公司2009年3月5 日-精品word文档 值得下载 值得拥有-
