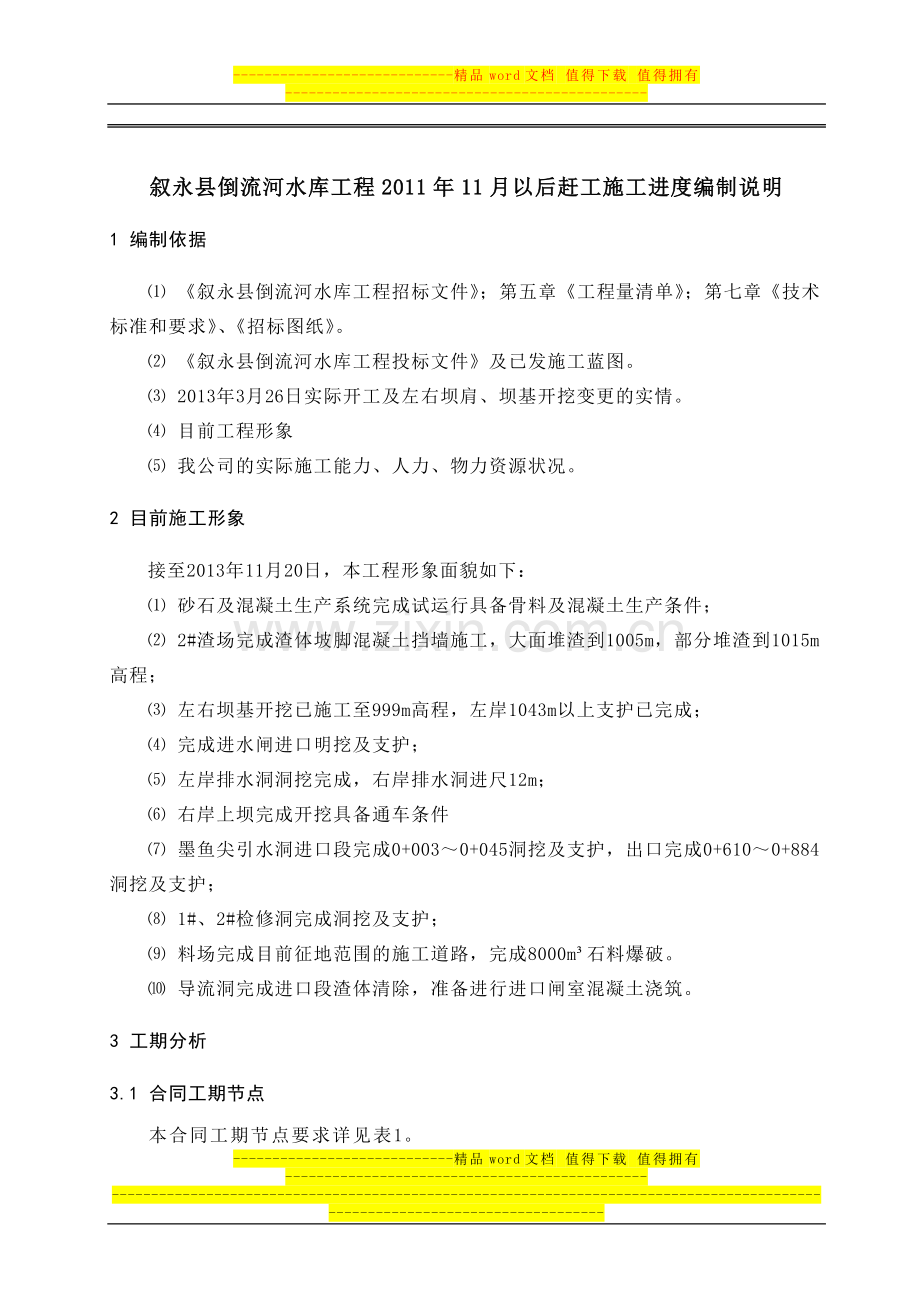

叙永县倒流河水库工程2011年11月以后赶工施工进度编制说明
1 编制依据
⑴ 《叙永县倒流河水库工程招标文件》；第五章《工程量清单》；第七章《技术标准和要求》、《招标图纸》。
⑵ 《叙永县倒流河水库工程投标文件》及已发施工蓝图。
⑶ 2013年3月26日实际开工及左右坝肩、坝基开挖变更的实情。
⑷ 目前工程形象
⑸ 我公司的实际施工能力、人力、物力资源状况。
2 目前施工形象
接至2013年11月20日，本工程形象面貌如下：
⑴ 砂石及混凝土生产系统完成试运行具备骨料及混凝土生产条件；
⑵ 2#渣场完成渣体坡脚混凝土挡墙施工，大面堆渣到1005m，部分堆渣到1015m高程；
⑶ 左右坝基开挖已施工至999m高程，左岸1043m以上支护已完成；
⑷ 完成进水闸进口明挖及支护；
⑸ 左岸排水洞洞挖完成，右岸排水洞进尺12m；
⑹ 右岸上坝完成开挖具备通车条件
⑺ 墨鱼尖引水洞进口段完成0+003～0+045洞挖及支护，出口完成0+610～0+884洞挖及支护；
⑻ 1#、2#检修洞完成洞挖及支护；
⑼ 料场完成目前征地范围的施工道路，完成8000m³石料爆破。
⑽ 导流洞完成进口段渣体清除，准备进行进口闸室混凝土浇筑。
3 工期分析
3.1 合同工期节点
本合同工期节点要求详见表1。
表1 主要施工项目要求最迟完工日期表
序号
工程项目及说明
最迟完工或移交日期
备 注
1
工程开工
2012年12月29日

3
大坝基础开挖完成并具备垫层浇筑混凝土条件
2013年10月29日

4
砂石系统具备生产运行条件
2013年8月29日

5
碾压混凝土拌和系统具备生产运行条件
2013年8月29日

6
大坝浇筑至1026m高程
2014年4月30日

7
大坝一期接缝灌浆
2014年4月30日

8
干渠工程具备通水条件
2014年4月30日

9
大坝浇筑至坝顶高程
2014年12月31日

10
大坝接缝灌浆至坝顶高程
2015年3月31日

11
大坝具备蓄水条件
2015年4月28日

12
工程竣工
2015年4月28日

3.2 受实际开工延迟及坝区开挖变更影响顺延工期进度计划
3.2.1影响情况
2013年1月10日我部先期人员进场，后受征地等原因影响，2013年3月26日监理下发开工令，我部正式开始左右坝肩开挖。在右坝肩槽EL.1043-EL.1026开挖过程中发现，坝基槽内有两条强风化带，强风化带自上而下穿过坝肩槽。此情出现后，处理过程如下
⑴ 2013年7月21日右坝肩EL.1043-EL.1026高程坝基槽内存在两条强风化带，项目部以工程联系单的形式（LXD-2013-005号）报监理单位，监理单位批复坝基槽继续施工，待设计查勘后处理。
⑵ 2013年8月8日设计王子忠和谭克非副总工到右坝肩勘察，查勘强风化带地质情况，但设计人员并未立即制定变更意见。
⑶ 2013年8月9日，右岸坝基槽EL.1015～EL.1008高程已经钻孔完毕，因设计在现场勘察时未提出变更意见，针对右坝肩是否继续施工，项目部于2013年8月9日以报告单（中水五局[2013]报告008号）的形式报请监理单位批示。监理指示右坝肩继续施工。
⑷ 2013年8月13日，项目部对右岸坝基槽EL.1015～EL.1008段进行爆破，因考虑后期变更出渣道路的影响，右岸坝基槽EL.1015～EL.1008段并未出渣，工程处于停工状态。
⑸ 2013年8月16日，监理下发《右坝肩开挖更改通知（川设倒改（2013）06号）》，通知指示按照“倒流河拱坝右岸坝肩开挖平面图”“倒流河拱坝右岸坝肩开挖径向剖面图”进行施工。2013年8月28日，监理下发“叙倒（挖）7-2-9和叙倒（挖）7-2-20”施工图纸。
⑹ 因二次开挖难度较大，经业主、监理方、施工方讨论后，2013年9月4日报监理《右岸坝肩扩挖施工方案》“中水五局[2013]技案020号”。2013年9月8日，监理批复《右岸坝肩扩挖施工方案》。
⑺ 右岸坝肩槽EL.1043～EL.1035段二次扩挖自2013年9月8日开始施工，2013年9月20日开挖完毕；右岸坝肩槽（含卸荷体）EL.1035～EL.1026段二次扩挖自2013年9月21日开始施工，2013年10月13日开挖完毕；右岸坝肩槽EL.1026～EL.1017段二次扩挖自2013年10月14日开始施工，2013年10月23日开挖完毕；右岸坝肩槽EL.1017～EL.1008段二次扩挖自2013年10月24日开始施工，2013年11月5日开挖完毕，二次扩挖共耗时间59天（含EL.1035～EL.1026段二次扩挖时段因国庆节，爆破材料（导爆索）缺货导致延误10天）。
综上，自2013年8月13日右岸坝基槽EL.1015～EL.1008段进行爆破后，右岸坝肩即出现停工，至2013年9月8日右岸扩挖方案批准后才进行施工。此段时间历时26天。根据右坝肩开挖更改通知，右边坝肩开挖工程量增加9390m3，根据施工程序，钻孔、装药及出渣施工进度，增加的开挖量耗时59天完成。故，工程工期影响长达85天。
另，右岸坝肩槽开挖工作为关键线路上关键工作，右岸坝肩槽开挖工期滞后将直接影响工程总工期。
综上分析，因右坝肩设计变更挖共延误总工期85天。
3.2.2 影响后工期节点情况
受实际开工延迟及坝区开挖变更影响顺延工期后，本标关键线路为：工程开工→挡水坝左右岸坝肩槽开挖（EL.1043～EL.990）→工程截流→基坑开挖→挡水坝首仓混凝土浇筑→挡水坝固结灌浆→挡水坝碾压混凝土浇筑→大坝接缝灌浆。
因挡水坝右坝肩变更导致挡水坝左右岸坝肩槽开挖相对原施工计划滞后85天，则紧后工作及总工期亦相应延误85天。根据叙永县倒流河水库工程施工总进度计划调整安排(中水五局[2013]进度002号)及工期顺延时间，本工程调整后进度计划详见后附《叙永县倒流河水库工程受开工延迟及坝区开挖变更影响工期顺延施工进度横道图》
具体关键线路节点详见表2。

表2 主要施工项目要求最迟完工日期表
序号
工程项目及说明
合同最迟完工或移交日期
影响顺延后最迟完工或移交日期
备 注
1
工程开工
2013年12月29日
2013年3月26日

3
大坝基础开挖完成并具备垫层浇筑混凝土条件
2013年10月29日
2014年2月7日

4
砂石系统具备生产运行条件
2013年8月29日
2013年8月29日

5
碾压混凝土拌和系统具备生产运行条件
2013年8月29日
2013年8月29日

6
大坝浇筑至1026m高程
2014年4月30日
2014年8月3日

7
大坝一期接缝灌浆
2014年4月30日
2014年10月30日

8
干渠工程具备通水条件
2014年4月30日
2014年10月30日

9
大坝1026m具备低水头发电
\
2014年10月30日

10
大坝浇筑至坝顶高程
2014年12月31日
2015年1月7日

11
大坝接缝灌浆至坝顶高程
2015年3月31日
2015年4月17日

12
大坝具备蓄水条件
2015年4月28日
2015年7月23日

13
工程竣工
2015年4月28日
2015年10月17日

3.3 响应业主1026m高程低水头发电的赶工进度计划
3.3.2 关键线路
大坝上游围堰施工→基坑初期排水→河床土石方开挖（983m～EL990m) →基础垫层常态砼（983m～984m）→坝基EL984固结灌浆→拱坝碾压及变态混凝土（984m～1026m）→1026m高程以下接缝灌浆（具备1026m高程低水头发电条件）→拱坝碾压及变态混凝土（1026m～1043m）→1026～1043m接缝灌浆→工程完工。
3.3.3 次关键线路
引水隧洞洞挖→底板混凝土→边顶拱混凝土→回填灌浆→固结灌浆→洞室具备过流条件（具备1026m高程低水头发电条件）。
若洞室在施工中受地质条件变差的影响（进尺速度降低、混凝土衬砌长度增加），本条次关键线路会转移为整个工程的关键线路。
3.3.4 赶工进度工期节点
通过可能的赶工措施后，本工程在2014年8月8日方可达到1026m高程低水头发电条件，工程完工在2015年4月28日（与合同完工时间一致）。具体关键线路节点详见表3。

表3 主要施工项目要求最迟完工日期表
序号
工程项目及说明
合同最迟完工或移交日期
赶工后最迟完工或移交日期
备 注
1
工程开工
2013年12月29日
2013年3月26日

3
大坝基础开挖完成并具备垫层浇筑混凝土条件
2013年10月29日
2014年1月4日

4
砂石系统具备生产运行条件
2013年8月29日
2013年8月29日

5
碾压混凝土拌和系统具备生产运行条件
2013年8月29日
2013年8月29日

6
大坝浇筑至1026m高程
2014年4月30日
2014年5月12日

7
大坝一期接缝灌浆
2014年4月30日
2014年7月25日

8
干渠工程具备通水条件
2014年4月30日
2014年8月6日

9
大坝1026m具备低水头发电
\
2014年8月8日

10
大坝浇筑至坝顶高程
2014年12月31日
2015年1月10日

11
大坝接缝灌浆至坝顶高程
2015年3月31日
2015年4月14日

12
大坝具备蓄水条件
2015年4月28日
2015年4月28日

13
工程竣工
2015年4月28日
2015年4月28日

3.3.3 赶工措施及工期说明简述
⑴ 导截流工程
本工程导截流采用导流洞过流，枯期断流围堰挡水进行施工。围堰采用粘土心墙围堰。2013年12月5日截流，围堰施工工期8天，初期排水4天，2013年12月17日具备河床开挖条件。
⑵ 河床开挖工程
2013年12月17日具备河床开挖条件，由于受两岸山势影响坝基开挖左右岸宽度仅为三十多米，过多的挖掘设备难以布下，施工该段采用三台挖掘机（1台PC300、两台PC240）、6辆自卸汽车出渣（运距1Km以内）。2014年1月4日完成坝基及护坦部位3万方土石渣料。
⑶ 坝体混凝土及基础固结灌浆
本工程挡水坝为碾压混凝土双曲拱坝，坝基及两岸建基面上有1m厚的常态垫层混凝土，其上覆盖碾压混凝土，坝基及两岸建基面设置有8m深的固结灌浆。为避免垫层混凝土、固结灌浆、碾压混凝土施工的相互干扰，采用垫层混凝土先于灌浆施工、灌浆先于碾压混凝土施工的程序进行。
① 垫层混凝土
2014年1月5日～2014年1月11日完成坝基底部983m～984m的垫层混凝土施工，7天待强后立即进行该部位的固结灌浆；在984m混凝土浇筑完成后左右岸岸坡的垫层混凝土同时立即组织施工，岸坡垫层混凝土由984m延伸至坝顶1043m高程，每3m为一层，左右岸两边各配置两套组合钢模，翻升向上浇筑。考虑到岸坡坡度较陡，人行通道及仓内拉筋较多，每层施工时间为6天。为便于紧后灌浆工作的开展，在混凝土面上预埋间距1m长20cm插筋以便于灌浆搭设施工平台，同时为保证灌浆浆液不流至碾压混凝土面，高程每9m预埋一条贴片止水带。混凝土采用布置在左右两岸的溜槽入仓。
② 固结灌浆
灌浆工作在每3m一层的垫层混凝土拆模后进行平台搭设，待凝7天后立即组织灌浆，每层灌浆时间控制在6天。
③ 碾压混凝土
在坝基984m固结灌浆完成后即开始坝体碾压混凝土的施工，碾压混凝土采用通仓碾压，铺摊厚度35cm碾压后30cm，模板采用三层3×2.1双向可调翻升模板。997m以下部位采用平层碾压，6台20t自卸汽车运输入仓卸料，1台SD13S湿地推土机平仓，1台BW202AD-2振动碾碾压，上下游及左右岸坡边角采用2台LB-15小型振动碾碾压，平均上升速度为1天三层0.9m；为保证模板翻升不占用摊铺及碾压时间，仓内配置2台8t吊、6台3t土把杆进行模板吊装；坝体内诱导缝采用人工配合手提式切缝机成缝，人工预埋接缝灌浆管。2014年2月26日完成997m高程以下碾压混凝土施工。
坝体上升至997m后受地形限制汽车无法直接入仓，997m高程以上碾压混凝土采用布置在左右坝肩1043m平台的两套DN500钢管溜送混凝土（高程20m处设置错台缓降，出口设置液压阀门）。997m～1002m高程内设置有灌浆廊道，同时此部位以上碾压面积增大，结合拌和站生产能力（1座HZS120-1Q3000强制式搅拌站，生产碾压混凝土三级配能力为60m³/h），997m以上碾压混凝土采用斜层平推法施工，斜层坡度1:15，铺摊厚度35cm碾压后30cm，仓内设备同上，平均上升速度为3天1.2m。2014年5月12日浇筑至1026m高程。
考虑到1026m蓄水低水头发电，汛期水位可能翻坝，仓内平仓、碾压、起吊、运输设备要移出仓外，需利用进水闸后侧回填混凝土面填筑一条便道进入坝体1026m ，该道路在坝前左岸边坡上填筑，公路外侧边坡需采用混凝土结合浆砌石挡墙的形式形成，并对进水闸与坝体之间凸出的部分岩石爆破。预估混凝土460m³，浆砌石1700m³，岩石爆破430m³，回填渣料4300m³。
④ 1026m以下接缝灌浆
坝体接缝灌浆应根据设计分区进行分区分期灌浆，待碾压混凝土温度降至设计要求温度时方可灌浆。目前我部还未收到相关设计文件，根据贵州善泥坡双曲碾压混凝土拱坝（水电四局施工）接缝灌浆类似经验，坝体接缝灌浆再混凝土浇筑完成至少2个月后再进行的接缝灌浆。鉴于此，本次工期进度按2月的降温时间考虑，即2012年7月12日方可开灌。若设计在1026m以下设置有多个区，我部可在先行达到灌浆条件的部位先行灌浆，最后剩余1026m高程附近部位的接缝灌浆可在2012年7月12日～2014年7月25日前完成，待灌浆待凝14天后，即2014年8月8日坝区具备蓄水条件。
⑤ 墨鱼尖引水隧洞
洞挖：进口现已施工至0+045桩号，出口施工至0+610，相距565m。为使洞室洞挖尽可能的保证进出口双向掘进，计划进口洞挖面施工至2013年12月19日，为进口闸室混凝土交面，待进口闸室胸墙混凝土浇筑完成并达到拆架的龄期后，即2014年2月10日进口继续洞挖掘进。按目前正常施工进度及围岩较好的情况，单个作业面每天进尺4m，至2014年3月29日，洞室贯通具备混凝土施工条件。
混凝土：洞室贯通后即开始底板混凝土浇筑，进口出口两个面同时施工，各配置一台60拖泵，于2014年5月20日完成；边顶拱混凝土在底板混凝土施工15天后即开展，该混凝土采用2台6m长的钢模台车，由洞内分别向进出口浇筑，钢筋必须提前绑扎不占用混凝土浇筑时间，每仓（6m长，15m³）混凝土的移动、就位及混凝土最快能达到12小时，待凝12小时后拆模进入下循环。目前洞室开挖未完成，未施工部位围堰类别及衬砌形式还未明确，根据招标文件，混凝土衬砌约606m（实际可能更长），按此衬砌长度，2014年6月25日方可完成混凝土施工。
回填及固结灌浆：为响应业主工期要求，洞室回填在边顶拱衬砌开始15天后随即开展，固结灌浆在回填灌浆开始15天后也立即开展，即届时洞内进出口两个工作面都存在钢筋制安、混凝土浇筑、回填灌浆、固结灌浆同时开展的形象。至2014年7月20日固结灌浆完成，待凝14天后（该段时间进行洞内清渣），即2014年8月6日引水洞具备过流条件（届时1#、2#检修门及进口闸门启闭系统已提前形成）。
⑥ 进水闸工程
2013年12月20日进水闸开始底板以下槽挖工作，2013年12月25日开始准备浇筑闸室底板混凝土，随后为底板固结灌浆提供工作面。闸室底板至顶33m，每2m分一层，每层浇筑时间6天（含后部回填混凝土），底部采用反铲直接入仓，中部下部60混凝土拖泵入仓，上部采用溜槽入仓。至2014年4月30日浇筑至顶。
拦污栅、清污机、检修闸门、启闭机等金属结构及电气系统在2014年5月1日～2014年6月30日完成，检修闸门具备启闭挡水条件。
⑦ 放空洞
放空洞混凝土随大坝混凝土上升同步上升，至2014年6月3日完成放空洞闸墩1026m以下混凝土施工。考虑到1026m高程蓄水问题，放空洞进口事故闸门需在1026m高程提前下闸。待后期放空洞闸室形成，启闭机安装完成后，即2015年1月25日事故闸门才具备启闭条件。
⑧ 导流洞
导流洞闸室在2013年12月1日前需施工完成，2013年12月4日必须扒通具备过流条件。考虑到1026m高程蓄水发电问题，2014年7月25日后（引水洞固结灌浆完成）需对导流洞进行临时下闸（叠梁），2014年10月10日坝区1026m高程以上在此施工前，还须提起导流洞叠梁，进行枯期导流，以防止坝区水位抬高翻坝（是否翻坝需设计单位复核）。
1026m高程以上施工及其他非关键线路施工时段及程序详见附件《叙永县倒流河水库工程2013年11月后赶工施工进度横道图》。
4 需协调解决的问题
⑴ 施工用地问题
根据赶工进度混凝土施工主要集中于2014年1月至6月，混凝土施工强度较高（5.9万方），骨料需求量大。目前料场扩征事宜还未解决，直接影响马上进行的混凝土浇筑；另，从现在征地范围开挖出的石料由于岩层层间夹泥较重，岩石节理发育，以致现阶段生产出的骨料针片状较多、粒型较差，鉴于此需尽快解决扩征事宜，以便开挖山体内部岩石较好部位以解决骨料粒型较差问题；同时根据提供我部现有的施工工地范围，成品骨料仅有砂石生产系统场内的堆存料堆（2350m³）。根据碾压混凝土强度，1天上升将近1m，其混凝土方量就达1200m³，这就要求砂石系统每天不间断的生产，这是实际情况所不能达到的。鉴于此，我部真切希望尽快解决料场扩征事宜，同时提供我部一场地（5000㎡）供成品骨料堆存。
⑵ 施工图纸问题
根据赶工计划2014年1月将开始大坝混凝土施工，灌浆工作也随即展开，现拱坝结构细部图、护坦结构钢筋图、接缝接触灌浆图、冷却水管布置图、进水闸钢筋图、坝区治水图、监测仪器埋设图、灌浆技术要求等还未提供，2013年11月18日我部曾上报供图计划，为避免图纸因数造成的工期延误，请按供图计划要求提供相关图纸。
⑶ 需设计复核2014年7月底导流洞下叠梁后，坝体1026m高程是否翻水。
⑷ 需设计提供坝体接缝灌浆分区及灌浆温度等技术要求。
⑸ 根据设计施工图纸，大坝在997.0m至1020.0m高程布置有灌浆廊道。灌浆廊道靠山体侧混凝土由于受廊道影响，无法实施碾压施工；同时廊道上游面3m宽的范围内有50cm变态混凝土、150cm富胶碾压混凝土、50cm碾压混凝土、50cm变态混凝土，混凝土种类多，施工程序复杂、施工进度缓慢，建议在施工过程中将上述部位砼改成变态混凝土。
⑹ 考虑到坝体上升到1026m高程以后，仓面上下游宽度变窄，卸料、平仓、碾压设备无法错开交替施工，建议将1026m至1043m高程混凝土改为变态砼。
⑺ 为达到2014年8月8日具备1026m高程低水头发电目标，我部需采取赶工措施（措施简介前文已描述），较合同工期投入的资源等成本有所增加，希望业主考虑我部的实际情况，对赶工增加的费用予以确认支付。（具体赶工措施及费用另见上报文件）；同时保证月结算款的正常审批和支付。
