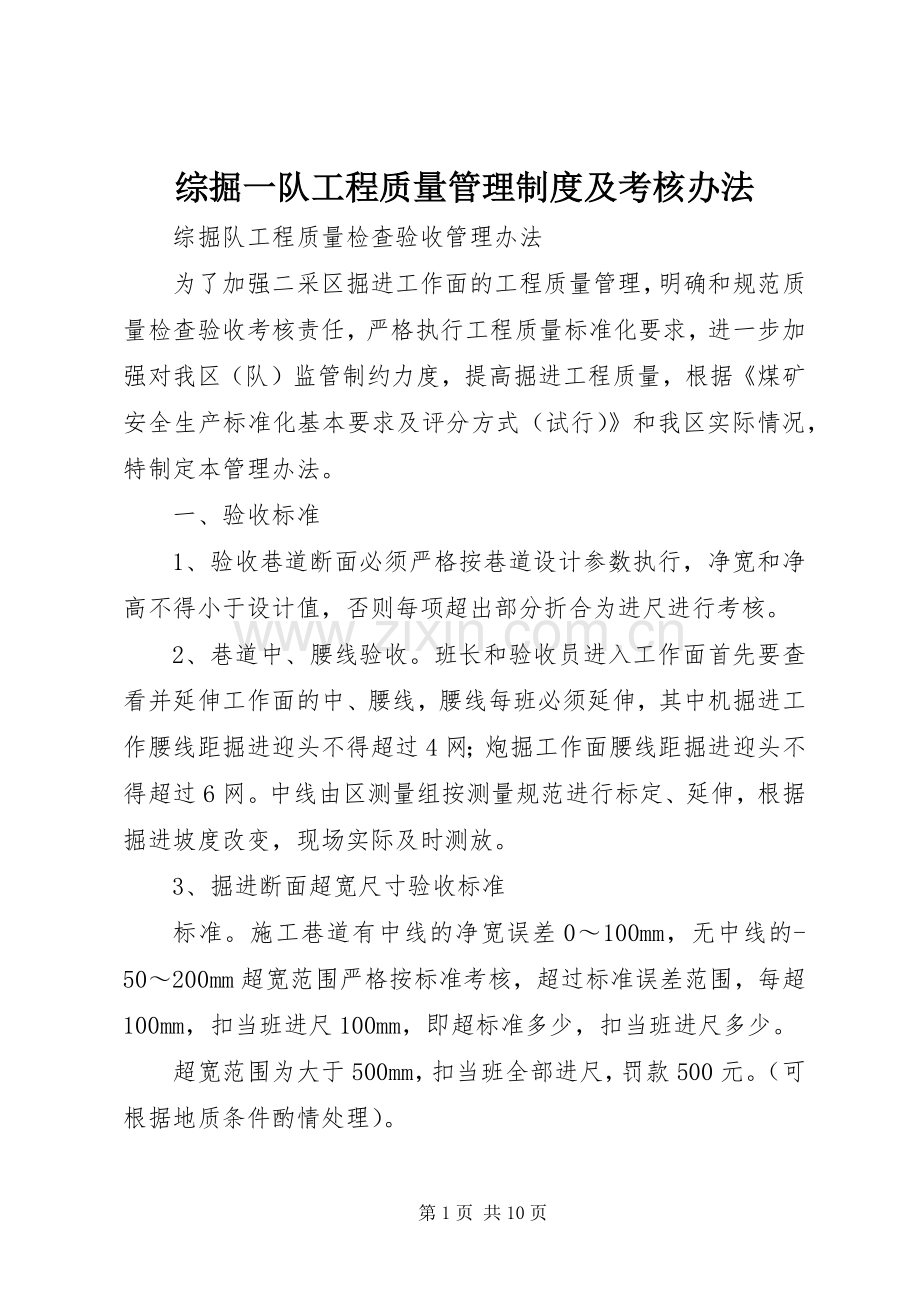

综掘一队工程质量管理制度及考核办法 综掘队工程质量检查验收管理办法 为了加强二采区掘进工作面的工程质量管理，明确和规范质量检查验收考核责任，严格执行工程质量标准化要求，进一步加强对我区（队）监管制约力度，提高掘进工程质量，根据煤矿安全生产标准化基本要求及评分方式（试行）和我区实际情况，特制定本管理办法。 一、验收标准 1、验收巷道断面必须严格按巷道设计参数执行，净宽和净高不得小于设计值，否则每项超出部分折合为进尺进行考核。 2、巷道中、腰线验收。班长和验收员进入工作面首先要查看并延伸工作面的中、腰线，腰线每班必须延伸，其中机掘进工作腰线距掘进迎头不得超过4网；炮掘工作面腰线距掘进迎头不得超过6网。中线由区测量组按测量规范进行标定、延伸，根据掘进坡度改变，现场实际及时测放。 3、掘进断面超宽尺寸验收标准 标准。施工巷道有中线的净宽误差0100mm，无中线的-50200mm超宽范围严格按标准考核，超过标准误差范围，每超100mm，扣当班进尺100mm，即超标准多少，扣当班进尺多少。 超宽范围为大于500mm，扣当班全部进尺，罚款500元。（可根据地质条件酌情处理）。 4、掘进断面欠挖尺寸验收标准 欠挖范围为30mmr100mm（r=设计掘进半径实际掘进半径），扣当班进尺200mm； 欠挖范围为100mmr200mm，扣当班进尺400mm；欠挖范围为200mmr300mm，扣当班进尺600mm；欠挖范围为300mmr，扣当班全部进尺； 5、网片验收标准 网片与网片连接应符合设计要求，短边搭接1网格，长边对接，且扣扣相连，出现五扣以上不连者扣100mm当班进尺。 网丝必须绑扎牢固，出现五扣以上松动者扣100mm当班进尺。 网片要平整，对齐，不得出现褶皱、断裂。网片与网片之间断裂处距离超过50mm，长度超过300mm扣100mm当班进尺。 6、锚杆验收标准 锚杆必须按作业规程安装，锚杆间排距按标准不得超过100mm，大于100mm超过3根扣当班100mm，并且每根罚款100元。 托板必须紧贴煤壁或岩面，螺帽必须用扳手拧紧，出现松动锚杆，3根以下扣当班100mm进尺；超过3根，每增加1根扣当班100mm进尺，并且每根罚款100元。 锚杆外露不得大于50mm，大于100mm必须补打，不及时补打锚杆者，1根扣100mm当班进尺，并且每根罚款100mm。 锚杆的角度必须垂直巷道壁施工，如角度小于75度，出现三根以上扣100mm当班进尺，并且每根罚款100元。树脂锚固剂使用必须符合规程规定，少用1根树脂锚固剂按违章处理，并且每根罚款200元。 7、锚索验收标准 锚索必须按作业规程进行安装。锚索间排距不得超过300mm，超过300mm每处罚款100元。 托盘必须牢固紧贴岩面，不得松动，拉拔力达到要求，如有1根不符合罚款100元。 锚索角度必须垂直顶板安装，小于80每根罚款100元。 外露长度必须符合规定150250mm，超过规定每1根罚款100元。 树脂树脂锚固剂使用必须符合规程规定，1根锚索少用1根树脂锚固剂或者安装规格不符合规定按违章处理，每根罚款200元。 8、出渣验收标准 根据当班掘进工作量，按要求应出多少方渣。如留有余渣，根据巷道断面大小扣当班进尺。 v5mv为余渣量不扣进尺；5mv10m扣除当班进尺100mm10mv15m扣除当班进尺200mm15mv20m，扣除当班进尺300mm20mv，扣除当班进尺1/3 9、水沟验收标准：3 333 33 33水沟掘进断面规格允许偏差：中线至内沿距离：-5050mm，宽度：-3030mm，深度：-30+30mm。如不符合设计要求每5米水沟罚款200元。 水沟必须与巷道中心线平行，如有弯曲，每5米罚款200元 10、文明施工验收标准： 使用的风水管路必须吊挂整齐，巷道内包括设备、材料、工具必须码放整齐，浮渣清理干净。有一项不符合要求罚款100元。 严禁用支护锚杆悬挂风水管路，不按要求及时打注风水管路挂钩，每处罚款100元。 11、起底验收标准。按设计要求施工，如欠挖底的工程量不符合规定，每一米扣进尺100mm，并且罚款100元。 12、喷射混凝土验收标准： 混凝土喷射必须实行拉线喷浆，不按要求拉线喷射的，每出现一次罚款500元。巷道表面喷射平整度质量差，深度大于5cm的，超过标准每1米罚款100元。 对巷道中腰及导线点的保护，发现破坏1根腰线点罚款500元，破坏1根中线及导线点罚款1000元。 二、质量要求及标准 （一）主要项目 1、巷道掘进 （1）施工队对当班进尺每网按矿要求实行标记管理。三个班组织生产的按班次分别标记“1，2，3”，两个班组织生产的按班次标记为“1，2”。 （2）掘进采用爆破法掘进应采用光面爆破，爆破图表齐全，爆破参数的选择应合理。光面爆破施工应符合作业规程的规定。 （3）掘进的临时支护应符合作业规程的规定。（4）巷道掘进的坡度的偏差不得超过1。 2、锚杆支护 （1）锚杆的杆体及配件的材质、品种、规格、强度必修符合设计要求。 （2）树脂树脂锚固剂的材质、规格、配比、性能必须符合设计要求。 （3）锚杆安装牢固，托板紧贴岩面、不松动。锚杆的拧紧扭矩不得小于设计值。 （4）锚杆的抗拔力不得小于设计值的90%。 3、预应力锚索支护 （1）预应力锚索的材质、规格、承载力必须符合设计要求。 （2）预应力锚索的锚固材料、锚固方式必须符合设计要求。 （3）预应力锚索的钻孔方向的偏斜角不应大于设计值的3。 （4）预应力锚索安装深度不应小于设计值的95%。（5）预应力锚索的锁定后的预应力值不得小于设计值的90%。 4、金属网喷射混凝土支护 （1）各种金属网的材质、规格、品种应符合设计的要求。网与网之间的搭接长度应符合设计要求。 （2）金属网喷射混凝土所使用的水泥、水、砂砾、速凝剂等应符合设计要求，配合比和外加剂掺量符合设计要求，抗压强度应符合设计要求。 （3）金属网喷射混凝土支护巷道净断面规格尺寸允许偏差为：中线到任一帮距离0150mm，腰线至顶、底板距离0150mm。 （4）金属网喷射混凝土支护厚度不应小于设计值得90%。 （二）一般项目 1、巷道掘进 （1）水沟掘进断面规格允许偏差：中线至内沿距离：-5050mm，宽度：-3030mm，深度：-30+30mm。 2、锚杆支护 （1）锚杆、锚网的巷道工程净断面规格的允许偏差为。中线到任一帮距离0150mm，腰线至顶、底板距离0150mm。 （2）锚杆间距、排距的允许偏差应为100mm。（3）锚杆孔的深度允许偏差应为050mm。 （4）锚杆孔的方向与巷道轮廓线的角度或层里面、节理面、裂隙面夹角不应小于75度。（5）锚杆支护巷道工程的锚杆外露长度不应该大于50mm。 3、预应力锚索支护 预应力锚索的间距、排距的允许偏差应为100mm。 4、金属网喷射混凝土支护 （1）金属网喷射混凝土表面平整度50mm，基础深度10%。 （2）金属网的保护层厚度不应该小于20mm。 （三）施工质量通病的预防处理措施 1、施工中易发生的质量通病主要有。赤脚穿裙、锚杆间排距过大、锚杆角度布置不合理、锚杆抗拔力不够。 2、为了预防质量通病的发生，技术人员必须向所有的作业人员认真学习作业规程中有关质量标准和要求，重点强调易发生质量通病原因和施工过程中的注意事项。 3、喷浆前将基础人工用风镐掘至设计深度，喷墙前先将基础喷好，以免喷浆出项赤脚穿裙现象。 4、为防止锚杆间距过大，打锚杆之前按设计间距用尺子标出眼位，然后再打眼安装锚杆。 5、锚杆安装必须使用合格的树脂树脂锚固剂，严禁使用过期失效的树脂锚固剂，使用锚固剂固定锚杆时，应将孔壁冲洗干净，安装过程中必须将树脂树脂锚固剂锚杆杆体均匀推至孔底，再搅拌均匀，安装不能中断，应一锚到底；待树脂树脂锚固剂固化后，退下锚杆钻机。保证锚杆的托板紧贴岩面。每300根锚杆做一次抗拉拔试验。 6、锚杆的方向必修垂直于巷道轮廓线打注。 7、超挖大于250mm（且大于1平方米），必须重新布置锚杆，挂网进行返工处理。 （四）文明生产标准化要求 （1）作业场所必须实行综合防尘。岩巷要实行湿式凿岩。 （2）临时轨道铺设，规矩误差不大于10mm，不小于5mm；轨道接头间隙不超过10mm，内错差不大于5mm；轨枕间距不大于800mm，构建齐全坚固有效。 （3）局部通风合理，符合作业规程规定。风筒吊挂整齐，风筒逢环必挂，不漏风，迎头风筒不落地，风筒口距迎头距离不超过作业规程规定。 （4）巷道内无杂物、无淤泥、无积水（淤泥、积水长度不超过5m，深度不超过0.1m）。浮矸（煤）不超过轨枕上平面。材料工具上架管理，码放整齐。 （5）作业场所设有施工断面图、炮眼布置图及爆破说明书和避灾路线图等施工图牌板。 （6）掘进工作面机电设备按维修制度定期检查维修，达到完好，保护齐全，电气设备消灭失爆。管线吊挂整齐，符合作业规程规定。 （7）永久支护到工作面迎头的距离符合作业规程要求，并使用临时支护，严禁空顶作业。 现场不符合要求，达不到标准的每项罚款100元。 三、掘进工作面工程质量班组及区直检查验收制度为了提高巷道工程质量，促进施工安全，实行班组自查自管，区直抽查监管办法，具体检查验收制度如下： （一）检查负责人 施工队：施工队长、书记、质量验收员、技术员调度室：考核组 （二）检查时间 施工队：每班班前、班后调度室：每2天抽查一次 （三）检查内容 1、巷道断面是否符合要求； 2、巷道支护是否符合要求； 3、轨道铺设、设备、材料、工具摆放是否符合要求； 4、巷道文明施工是否符合要求，水沟是否畅通。 5、是否存在安全隐患。 （四）要求 1、施工队检查情况记入验收记录中，检查人员必须签字； 2、检查出的问题，能整改必须立即整改，同时自查自纠； 3、对检查出来的问题当班没有处理的，根据考核要求给予罚款处理。 4.每天检查出的问题必须按要求纳入小班核算。 5.考核组对查出的问题必须如实通报，达到罚款考核要求的项目，调度室严格按照本制度进行考核。施工队参加区调度晨会的管理人员必须及时掌握现场工程情况，及时对通报问题整改落实，对通病问题加强管理，杜绝重复出现，提高作业人员整体施工技术水平。 本办法自签发之日起，二采区掘进队严格执行，调度室严格落实考核。 红会第一煤矿 二采区 二一八年一月五日 签发人：丁晓斌抄送：区调度室、综掘二队、综掘三队第10页 共10页
