低温热水地辐射采暖专项施工方案.doc

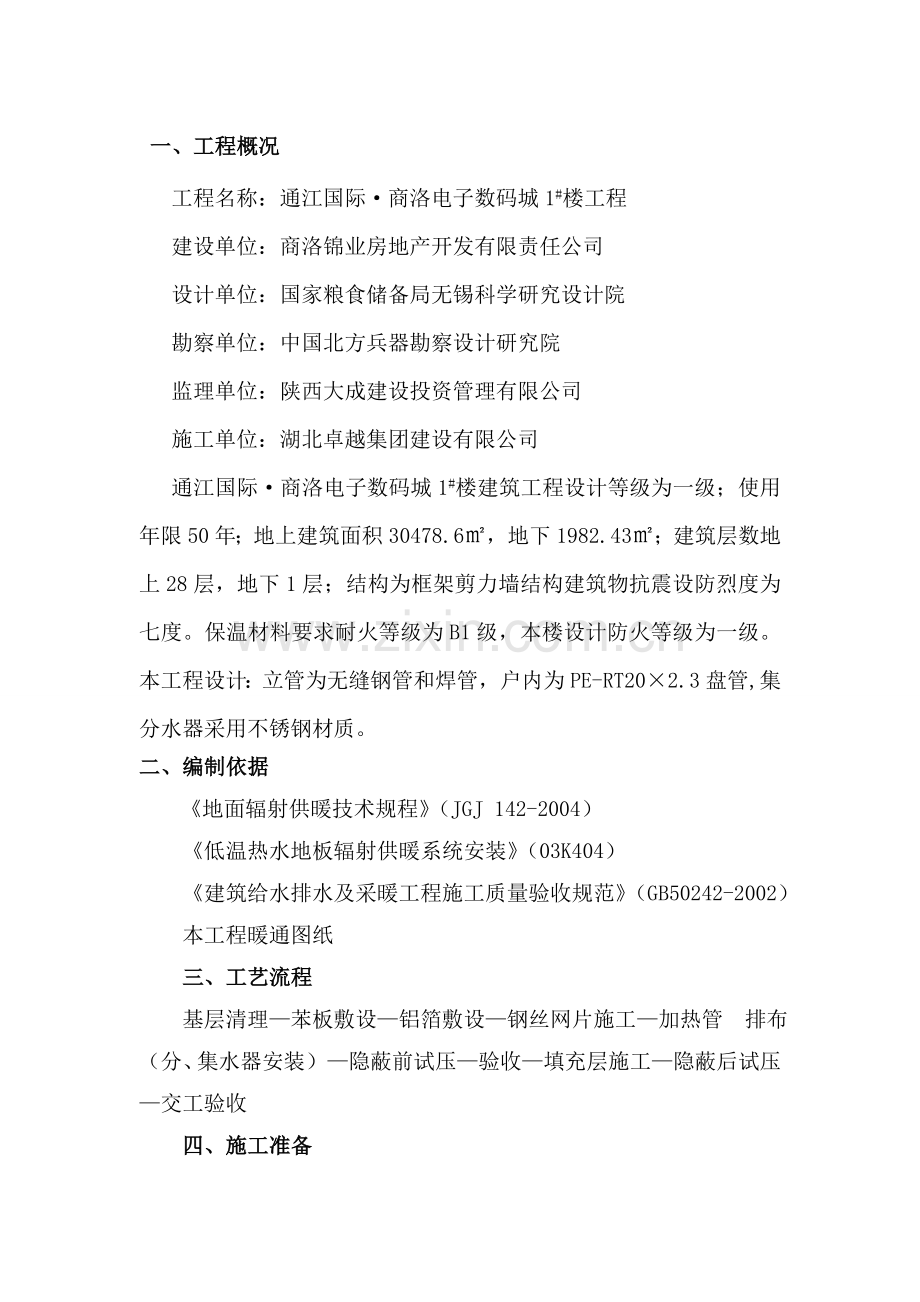

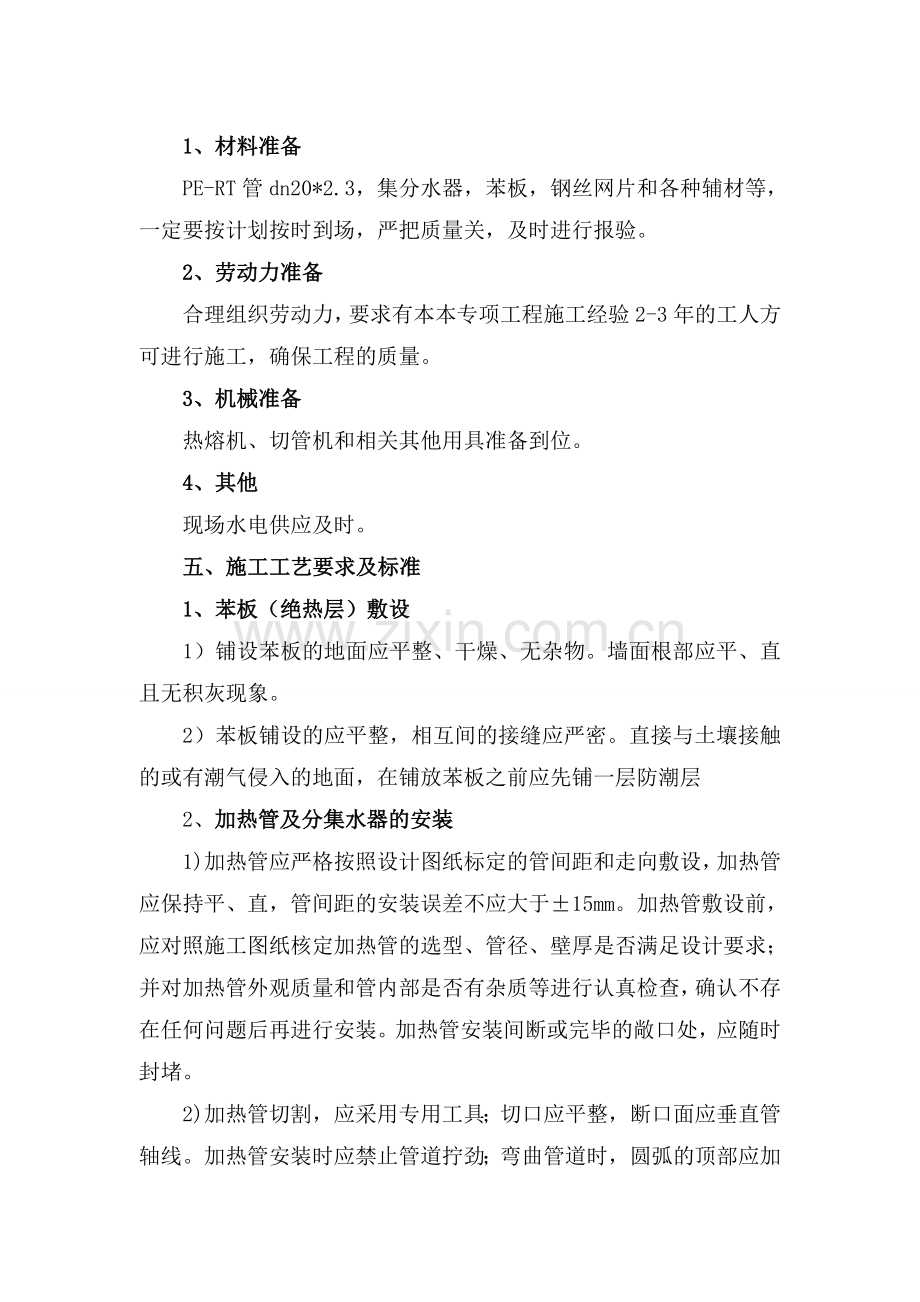

一、工程概况工程名称：通江国际商洛电子数码城1#楼工程建设单位：商洛锦业房地产开发有限责任公司设计单位：国家粮食储备局无锡科学研究设计院勘察单位：中国北方兵器勘察设计研究院监理单位：陕西大成建设投资管理有限公司施工单位：湖北卓越集团建设有限公司通江国际商洛电子数码城1#楼建筑工程设计等级为一级；使用年限50年；地上建筑面积30478.6，地下1982.43；建筑层数地上28层，地下1层；结构为框架剪力墙结构建筑物抗震设防烈度为七度。保温材料要求耐火等级为B1级，本楼设计防火等级为一级。本工程设计：立管为无缝钢管和焊管，户内为PE-RT202.3盘管,集分水器采用不锈钢材质。二、编制依据地面辐射供暖技术规程（JGJ 142-2004）低温热水地板辐射供暖系统安装（03K404）建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）本工程暖通图纸 三、工艺流程基层清理苯板敷设铝箔敷设钢丝网片施工加热管 排布（分、集水器安装）隐蔽前试压验收填充层施工隐蔽后试压交工验收四、施工准备1、材料准备PE-RT管dn20*2.3，集分水器，苯板，钢丝网片和各种辅材等，一定要按计划按时到场，严把质量关，及时进行报验。2、劳动力准备合理组织劳动力，要求有本本专项工程施工经验2-3年的工人方可进行施工，确保工程的质量。3、机械准备热熔机、切管机和相关其他用具准备到位。4、其他现场水电供应及时。五、施工工艺要求及标准1、苯板（绝热层）敷设1）铺设苯板的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。 2）苯板铺设的应平整，相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放苯板之前应先铺一层防潮层2、加热管及分集水器的安装1)加热管应严格按照设计图纸标定的管间距和走向敷设，加热管应保持平、直，管间距的安装误差不应大于15mm。加热管敷设前，应对照施工图纸核定加热管的选型、管径、壁厚是否满足设计要求；并对加热管外观质量和管内部是否有杂质等进行认真检查，确认不存在任何问题后再进行安装。加热管安装间断或完毕的敞口处，应随时封堵。2)加热管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。加热管安装时应禁止管道拧劲；弯曲管道时，圆弧的顶部应加以限制（顶住），并用管卡进行固定，防止出现“死折”；加热管的弯曲半径不宜小于6倍管外径。3）埋设于填充层内的加热管不应有接头。4）施工验收后，发现加热管损坏，需要增设接头时，根据不同材质的塑料加热管采用热熔插接式连接。5）加热管应设固定装置，用扎带将加热管固定在铺设于苯板上的钢丝网上。6）加热管固定点的间距，直管段部分固定间距宜为11.5m，弯曲管段部分的固定点间距宜为0.71 m。7）在分、集水器附近以及其它局部加热管排列比较密集的部位，当管间距小于100mm时，加热管外部应设置柔性套管等保温措施。8）加热管出地面至分、集水器连接处，弯管部分不宜露出地面装饰层。9）加热管与分、集水器装置及管件连接，应采用卡套式、卡压式挤压夹紧连接连接。10）分、集水器应在开始铺设加热管之前进行安装。水平安装时，分水器安装在上，集水器安装在下，中心距为230mm，集水器中心距地面为450 mm。11） 水压试验应以每组分、集水器为单位，逐回路进行，进行两次，分别为浇捣混凝土填充层之前和填充层养护期满后，试验压力应为工作压力的1.5倍，且不应小于0.6MPa。 12）检验方法：在试验压力下，稳压1h，观察其压力降，若压降不大于0.05MPa，则认为合格。 13）水压试验宜采用手动泵缓慢升压，升压过程中要随时观察与检查有无渗漏，也可采用气压试验。 14）由于本工程试压时间为冬季，故完成后应及时将管内的水排掉。15）系统通热试运行，必须在面层完全自然干燥后（至少填充层施工完成21天后）进行。初次供暖时，热水升温应平缓，供水温度应控制在比当时环境温度高10左右，且不应高于32。在这个水温下，应连续运行48h；以后每隔24h水温升高3，直至达到设计供水温度。在此温度下应对每组分、集水器连接的加热管逐路进行调节，直至运行正常。3、填充层的施工1、混凝土填充层施工应在加热管安装完毕且水压试验合格并通过隐蔽工程验收后进行。2、混凝土填充层的施工施工时应保证加热管内的水压不低于0.6MPa，养护过程中，系统应保持不小于0.4MPa。3、浇捣混凝土填充层时，施工人员应穿软底鞋，采用平头铁锹。4、混凝土填充层的养护周期不应少于21天。养护期满后，对地面应妥加保护，严禁在地面上运行重载、高温烘烤、直接放置高温物体和高温加热设备。六、质量保证措施1、加强班组质量意识管理，针对工程特点选派工作责任心强、技艺精湛的技术人员担任。2、严格实行过程控制制度，预控措施一定到位。3、认真做好各项施工准备。认真熟悉图纸对施工班组进行技术交底并填写技术交底记录。4、进货检查。进场的设备、材料及仪表，均应有出厂合格证或质量证明书等文件并及时向监理甲方报验，杜绝假冒伪劣产品，不合格的产品、材料不得入库及用于工程中。5、在施工中严格执行现行施工及验收规范，对工程质量实行“三检”制，即“自检、互检、交接检”相结合。6、重点做好隐藏工程的质量检查，不留隐患。七、现场文明施工管理措施1、由项目经理组织分别在场容场貌、料具管理、环境控制、综合治理、消防管理等方面采取“标准明确，责任到人”的管理目标责任制，将文明施工落到实处；2、施工现场堆放的成品、材料要整齐；3、对作业环境设置必要的栅架和安全警示标志，对工序实行挂牌标识法；4、施工现场经常清理，“干一层、清一层”，做到工完场清；5、库内物品存放应按不同规格不同材质，分别码放整齐，并保持库内外整洁；6、施工人员在工地期间不喝酒、不吸烟,不穿高跟鞋；7、建立卫生清洁责任制，划分卫生责任区域，由各责任人员负责当日的现场清洁工作；8、认真遵守施工现场各项规定，文明施工，把施工给周围带来的不利影响降到最低点。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
