1、-精品word文档 值得下载 值得拥有-电 气 工 程1、工程概况 本工程为北苑北健康家园B03区36#住宅楼，由北京设联工 程有限公司设计，建筑面积9323.28平方米，本工程地 下1 层，地上6层，由库房、住宅两部分组成。2、电气工程的主要施工内容 2.1 电气照明、电视、电话 本工程常用电源由小区变电室引来，供电方式为TN-C-S 三相四线制系统，电源输送多为放射式配电。楼梯间及 小库房公共部分采用机械表单独计量。2.2 安装要求及施工内容2.2.1 本工程管路均采用PVC阻燃管、SC钢管，线路敷设按设 计图纸要求分别敷设在地面、墙体、顶板内，管内导线 为BV-500V塑料铜芯导线，房间
2、插座无特殊要求底边距 地高度0.3米，开关底边距地1.4米, 灯具安装分别为吸顶 灯、壁灯，住户内设配电箱等.电视、电话、对讲仅做预 埋管路穿带线工作。本工程施工项目为照明、防雷接地。 电话、电视，及弱电系统导线敷设由甲方委托其他单位。2.3 防雷接地系统2.3 .1 本工程设计为三级防雷，屋面沿女儿墙上安装10镀锌 圆钢避雷带，防雷引下线共为十六处，防雷引下线利 用结构内的四根12钢筋做引上焊接，并在女儿墙引 出各处的12镀锌圆钢，镀锌圆钢要与各处的两根柱 内主筋做可靠连接。2.3.2 防雷接地测试点在室外1.8米处做一个检查盒，接地线 用40*4镀锌扁钢引至盒内。本工程设备保护接地以防雷

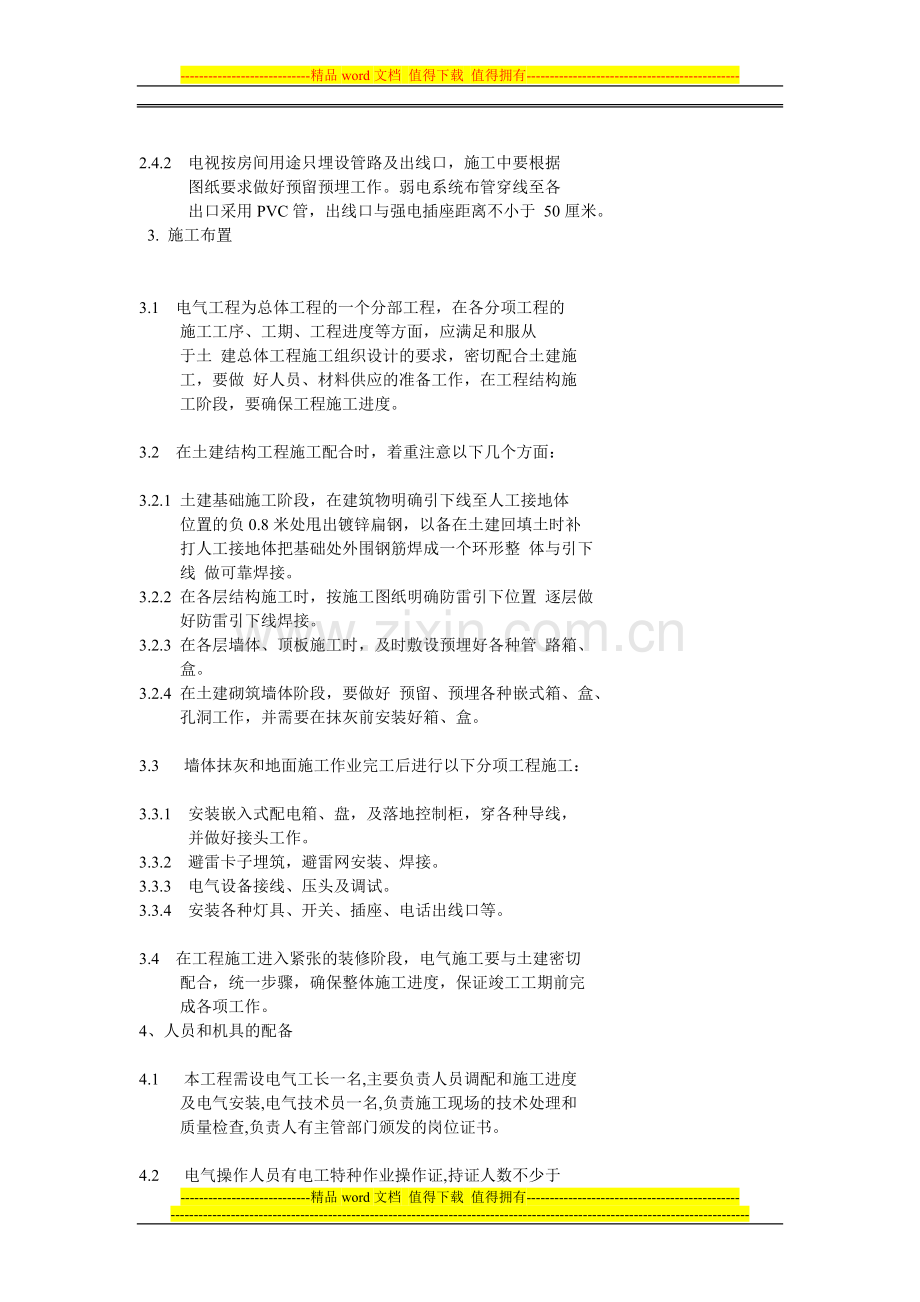

3、接地带作为电气接地体。2.3.3 本工程强电、弱电合用一个接地网为综合接地体，接地电 阻小于等于4欧姆，接地电阻值大于4欧姆时，需补打接 地极。2.4 电话及电视2.4.1 电话电缆埋地引入，进线位置由地下一层引入各层电话 箱采用定型箱体。 2.4.2 电视按房间用途只埋设管路及出线口，施工中要根据 图纸要求做好预留预埋工作。弱电系统布管穿线至各 出口采用PVC管，出线口与强电插座距离不小于 50厘米。 3. 施工布置3.1 电气工程为总体工程的一个分部工程，在各分项工程的 施工工序、工期、工程进度等方面，应满足和服从 于土 建总体工程施工组织设计的要求，密切配合土建施 工，要做 好人员、材料
4、供应的准备工作，在工程结构施 工阶段，要确保工程施工进度。3.2 在土建结构工程施工配合时，着重注意以下几个方面：3.2.1 土建基础施工阶段，在建筑物明确引下线至人工接地体 位置的负0.8米处甩出镀锌扁钢，以备在土建回填土时补 打人工接地体把基础处外围钢筋焊成一个环形整 体与引下 线 做可靠焊接。3.2.2 在各层结构施工时，按施工图纸明确防雷引下位置 逐层做 好防雷引下线焊接。3.2.3 在各层墙体、顶板施工时，及时敷设预埋好各种管 路箱、 盒。3.2.4 在土建砌筑墙体阶段，要做好 预留、预埋各种嵌式箱、盒、 孔洞工作，并需要在抹灰前安装好箱、盒。3.3 墙体抹灰和地面施工作业完工后进行
5、以下分项工程施工：3.3.1 安装嵌入式配电箱、盘，及落地控制柜，穿各种导线， 并做好接头工作。3.3.2 避雷卡子埋筑，避雷网安装、焊接。3.3.3 电气设备接线、压头及调试。3.3.4 安装各种灯具、开关、插座、电话出线口等。3.4 在工程施工进入紧张的装修阶段，电气施工要与土建密切 配合，统一步骤，确保整体施工进度，保证竣工工期前完 成各项工作。4、人员和机具的配备4.1 本工程需设电气工长一名,主要负责人员调配和施工进度 及电气安装,电气技术员一名,负责施工现场的技术处理和 质量检查,负责人有主管部门颁发的岗位证书。4.2 电气操作人员有电工特种作业操作证,持证人数不少于 50%,有北
6、京市电工执照人员多于地方电工操作人员。在工 程结构施工阶段需安排8人，装修阶段需另增加10人。电 气工长负责电气技术、施工方法、 工艺标准、 质量标准、 安全操作规程等工作，并做好各个施工阶段分项工程技术 交底和安全交底。 4.3 为了提高生产，保证工程质量，首先要做好施工机具的准 备工作以便更好的配合工程施工进度。本工程需配备以 下机具： 5. 主要工程量和施工进度安排。 5.1 主要工程量5.2 施工进度安排（见附表）6、 主要电气设备和材料供应6.1 为了确保工程质量，防止不合格的电气产品、材料进入 现场，所有电气材料器具供应要严格执行以下有关规定。6.1.1 电气设备、材料、导线、灯具
7、、开关及插座的生产厂 家,由项目部协同建筑单位、监理单位共同对厂家进 行考察,通过评审确定生产厂家和供应单位。6.1.2 设备和主要材料的报价、应征得建设单位的认可。6.1.3 主要的电气设备、材料必须是优良产品，并符合设计要 求和施工规范标准。6.1.4 配电柜、配电箱和控制箱的生产厂家必须是国家专项验 收并经认证的单位。6.1.5 配电柜、箱主要灯具签定定货合同之前，必须经项目 部电气专业人员对生厂厂家进行技术交底和质量要求 交底。6.1.6 各种电气设备到货均应有质量合格证和生产许可证及有 关质量检测报告证书。6.1.7 设备、材料及器具进场时要严格进行质量检查和验收， 检验工作应有施工
8、单位、建设单位和监理单位共同进 行，并需在验收文件中签署意见，若有质量问题须立即 退货。6.1.8 本工程采用的管材应全部选用优质管材。6.1.9 本工程采用的导线、电缆等，必须是国家电工产品安全 认证的生产厂家，其截面符合国家新规范GB-5023-2-85 和GB3057-83的要求。6.1.10 建设单位供货的电气材料、设备等，到货后须认真检查 验收、发现质量问题应及时向建设单位说明。7、质量保证措施 7.1 严格执行国家电气装置安装工程施工及验收规范的 有关规定，本工程涉及到下述规范；1KV及以下配线 工程施工及验收规范GB50170-92、盘柜及二次回路 接线及施工验收规范GB5017
9、1-20等。7.2 有关工艺的施工方法参照建筑电气通图集92DQ1 92DQ292DQ392DQ592DQ692DQ792DQ11、92DQ12、 92DQ13等分册和电气安装工程施工图册（增订本）。7.3 各分项工程施工工艺，执行北京市建筑安装分项工程施 工工艺规范第四分册。7.4 施工中认真执行“自检和互检”制度，全体操作人员对工 程质量严格把关，细心操作，发现问题及时更正，施工员、 质检员、技术员真正做到勤转、勤看、勤检查、勤督促， 转入下一道工序必须达到合格以上标准。7.5 施工现场人员要服从上级有关部门的指导、督促和检查， 检查中出现的问题要采取有效的整改措施。7.6 装修阶段须先做
10、样板间，经上级有关单位指导后高标准、 高质量的做法推向全楼。7.7 加强成品保护，结构阶段要做好管口的封堵工作，装修阶 段注意做好防污染、损坏及丢失工作。8、关键工序的技术措施8.1 配电箱、柜安装8.1.1 配电箱安装高度、垂直误差均应控制在规范允许的范 围内。8.1.2 挂式箱背后进线孔位置合理，便于进线，不影响箱内的 电器及附件，箱体采用螺栓固定可靠。8.1.3 嵌入式箱体管路引入位置应排列整齐、不影响二层板的安 装，做到一管一孔，开孔须与管外径吻合，砖墙或砼墙上 稳固箱体时，箱体四周要灰浆饱满，轻型墙体箱体安装 应固定在主龙骨上或另制作支架固定。暗装箱“贴脸” 要安装牢固，紧贴在建筑物
11、表面。8.1.4 落地式配电柜采用基础槽钢时，须按照规定做法施工， 制作基础槽钢要与配电柜底吻合。8.1.5 配电箱箱体应采用专用螺栓与接地干线连接，箱体不得 成为其它电器的接地通路，箱内器具的金属底板，装有 电器的可开启门均应可靠接地。8.1.6 箱内配线要整齐美观，导线布置合理，绑扎成束并有适 当余量和固定点。8.1.7 导线与电器的连接压头必须符合规范规定：多股导线压 接后应涮锡，单股导线必须按螺栓旋转方向盘圈，采用 螺丝时应折回线芯，双线径插入压线孔内并压接牢固。 多股导线不宜采用开口式接线端子。8.1.8 控制电器及闸具可动触点端必须是负荷侧。8.2 防雷与接地8.2.1 本工程为三
12、级防雷设计,屋顶设避雷带,防雷接地利用40*4 镀锌扁钢焊成一个环形整体,并利用柱内主筋做引上焊接 至屋顶避雷带,防雷引下线及避雷带连接 焊接必须牢固、 可靠，不夹渣咬肉，焊缝须饱满、均匀，并需双面施焊， 焊接后需清除焊渣。8.2.2 各种接地焊接的搭接长度需符合施工验收规范要求.圆钢 搭接长度不小于直径的10倍,并需双面施焊;扁钢搭接长度 不小于其宽度的2倍,至少需焊三个棱边。8.2.3 防雷引下线为逐层利用柱内两根大于16主筋做引上焊接, 施工过程中要逐层做好标记,保证做到准确无误。8.2.4 防雷网支持卡子间距不应大于1米，转角处两侧的支持卡 子距弯曲中心距离不大于0.5米,弯曲半径不小
13、于圆钢直径 的10倍。8.2.5 防雷网敷设应横平竖直，每2米段允许偏差不大于3%，且 全长不应超过10mm。8.2.6 建筑物屋面各种金属管道及构件均需与防雷引下线做可 靠焊接。8.2.7 各种配电支路、控制回路应在专设的铭牌框内标注明确 支路号。8.2.8 箱体、二层器具底板的接地线截面应按照热稳定要求选 择，其截面不应小于下列表格：9、结构阶段预埋管路的主要施工方法和要求9.1 本工程管路敷设全部PVC管、SC钢管，管路的弯曲半径大 于等于管外径的10倍，弯曲处凹扁度小于管外径的0.1倍。9.2 钢管采用套管连接时，必须做好地线跨接焊，焊接面长 度不小于圆直径的10倍，并需双面施焊；利用
14、扁钢做跨接 地线时，需焊三个棱边。搭接焊不小于扁钢宽度2倍， 跨线的使用规格需符合下列表格要求 9.3 暗敷在墙体或顶板内管路与建筑物表面必须有15 mm以 上的砼保护层。9.4 管路敷设有下列情况时应加中间接线盒，直管为30米， 一个弯为20米，两个弯为15米，三个弯为8米，接线盒的 位置应便于穿线。9.5 铁管使用套管长度过不小于管径的4倍,套管应在管对接 口的中心位置，套管两端须焊接严密,清除药渣后做好防 腐(混凝土内可不做防腐)。9.6 进入落地式配电柜的管路宜高出基础地面5080mm，并需 排列整齐。管入暗装箱、盒时，管口宜进入箱、盒内壁 35mm，箱、盒与管路焊接地线固定好后，要做
15、防腐。9.7 施工中要严格按照设计图纸确定箱、盒位置和安装高度， 无吊顶部位的灯头盒准确，多灯位灯头盒埋设应成为一条 顺直线。9.8 电气施工人员要与土建紧密配合施工，保证结构工程争 夺优良。10、 装修阶段主要项目和施工方法10.1 管内穿线10.1.1 穿线前必须做好预扫管工作，扫管时要清除管内的 积水或杂物。10.1.2 电压等级不同、回路不同、交流和直流线路均不允许 穿在同一管内（规范中明确的四种情况除外）。10.1.3 穿线前要将管口戴上护口，穿线时导线不得扭花背扣， 管内严禁有接头，所有的接头必须设在接线盒内。10.1.4 穿线导线应分线色，相线为L1黄色、L2绿色、L3红色， 零
16、线N蓝色，地线PE黄绿双色。10.1.5 各种管路内穿设的导线截面应符合设计图纸要求及施工 验收规范规定。10.2 灯具安装10.2.1 灯头线采用多股软线压线必须涮锡，灯体内配线应采 用铜质导线，导线截面不小于0.4mm,螺灯口的旋体必须 接零线,相线接螺灯口顶芯。10.2.2 吸顶灯安装固定点一般不少于两个，大于150mm灯具应 做三点固定圆木直径在75mm以下时，可用一条螺丝。10.2.3 多盏灯具成排安装时，应成为一条直线，顺直线偏差不 超过5mm。10.3 开关、插座安装10.3.1 开关、插座安装应垂直、牢固，安装高度、距门口距离 及垂直偏差应控制在规范允许范围内。10.3.2 开
17、关必须控制相线。插座孔的相位接线必须正确无误。 开关、插座在安装盒内不挤压导线。接线端为螺丝压 接时，导线盘圈正确，接线柱为螺丝时，线芯应弯曲 双线插入孔内，并压在两线的平面上。10.3.3 开关、插座安装前应清除盒内的杂物及残留物。开关不 得装在单开门房间的门后侧。10.3.4 开关、插座距暖、热水管的距离应符合规范规定。多联 开关所控制灯的位置顺序应谐调。开关的开、闭方向应 一致。10.4 各种动力设备电源出口位置、压线方法、控制系统、保 护方式应符合施工图纸要求和有关规定。11、 技术资料和质量要求11.1 本工程施工人员应随工程进度及时认真地办理洽商，填 写材料设备进场检验单，做好隐验
18、、预检及各种实验检 查记录，并应在平时工作中注意收集各种资料、证件， 还应做好及时整理工作以备检查和归档。技术资料应 全面、准确、真实，技术资料应为一式两份。11.2 本工程电气施工由质量管理员负责把关，质量员要认真按 照国家施工验收规范标准检查，质量员及施工员要推行 自检和互检工作，必要时应会同建筑公司、甲方负责人、 监理单位及质检站进行探讨，定出具体方案，确保一次验 收优良，保证达到市优工程，真正做到让建设单位满意。12、 安全消防措施12.1 在施工现场使用电、气焊工作，工作前要清除周围的 易燃物， 并设专人看管，杜绝各种火灾事故发生。12.2 现场内不准吸烟，吸烟人员必须到指定地点或吸
19、烟室内。12.3 进入现场必须戴好合格的安全帽。12.4 使用多动式电动工具必须用橡套电缆，电动工具金属外 必须有良好可靠的接地线和漏电保护装置。12.5 高空作业必须系好安全带，在高处作业使用的工具、材 料严禁上、下投掷。12.6 使用喷灯时，加入汽油不要过满，打气不要过足，并清 除附近的易燃物。12.7 使用梯子要拴好防滑绳，不得站在梯子最高一步上工作， 不准两人站在同一部梯子上。12.8 施工中油料、油漆要做到随用随领，妥善保管。12.9 穿线时要一呼一应、协调工作，在高处穿线时，不得用力 过猛，防止身体闪脱摔伤，穿带线时要避开管口，防止铅 丝伤及面部。12.10 各种型钢的调直、切割以
20、及各种子箱柜、管材的搬运，应 避免扭伤、碰伤或砸伤。12.11 电气施工试灯、试运行工作要高度重视，要采取必要的 消防措施，以免运行发生意外事故。全负荷试运行时，必 须在线路绝缘摇测合格后进行。试灯和试运行期间，必须 备好防火器材，重要部位要周密计划、合理安排，组织、 有措施地进行工作，必要时要请消防 人员参加。13、成品保护方法和措施13.1 成品保护工作要认真执行项目部成品保护领导小组制订 的各项措施和规定，施工员要向电工班组进行成品保护 交底，把成品保护工作落实到每一个人。13.2 各种电气材料、设备出库后，由电工班组负责保管，仓 库应设专人负责，避免丢失或损坏。 13.3 大型灯具、灯
21、饰零件和配件、短缺件出库时要详细清点， 以便在质量和数量分清责任。电工库房的门窗应锁好关 严，做到妥善保管。 13.4 大型灯具、灯饰安装时应搭设脚手架，工作时应需两人 以上，安装时要小心、认真，避免损坏。13.5 安装好的各种电器，设备，不得让非电气人员触摸，现 场成品保护人员要经常巡视，防止损坏或丢失。13.6 电气人员在操作过程中，要爱护建筑装饰面，尽量避免 碰坏墙面、顶棚或门窗。 13.7 墙面上的开关盒、插座盒，应按盒口尺寸开孔或抹盒口， 电工人员要避免在已做好的建筑装饰面上剔凿。13.8 配管后，特别是在地面引出的管口要堵好，避免掉进异 物影响穿线。13.9 土建工种和其他专业工种在施工中应注意保护电气管路， 避免将管路碰弯、碰伤。13.10 各工种应注意保护各种电气箱体的表面漆层，容易触及 的部位，安装后应做好防护，防止损坏或划伤。13.11 组装好的灯具应码放整齐，防止挤压或损坏，随时注意 保护好各种电气表面的 完好。 顺天通建筑公司第二工程处 2002年9月5日-精品word文档 值得下载 值得拥有-
