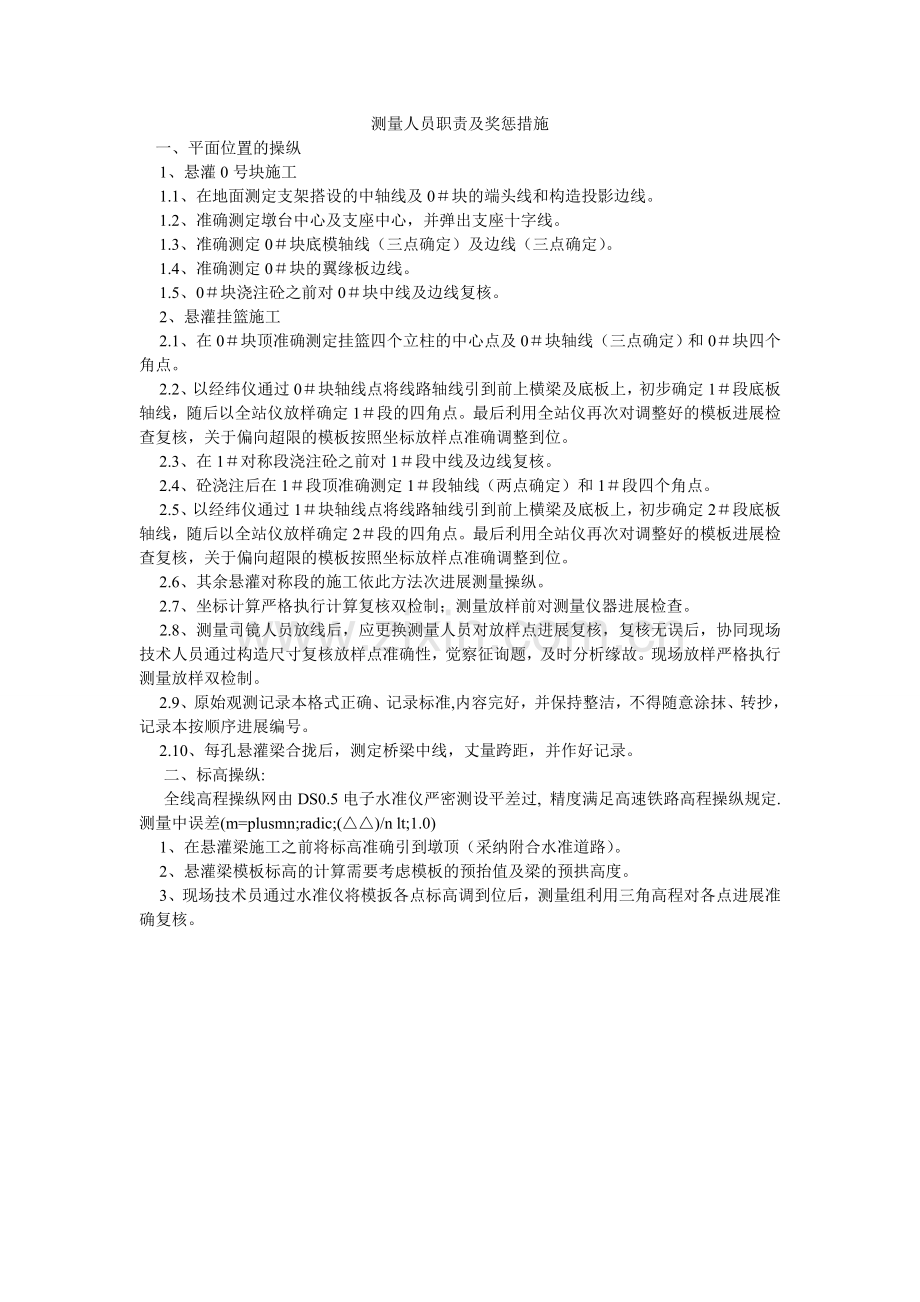

测量人员职责及奖惩措施.doc

测量人员职责及奖惩措施

一、平面位置的操纵

1、悬灌0号块施工

1.1、在地面测定支架搭设的中轴线及0＃块的端头线和构造投影边线。

1.2、准确测定墩台中心及支座中心，并弹出支座十字线。

1.3、准确测定0＃块底模轴线（三点确定）及边线（三点确定）。

1.4、准确测定0＃块的翼缘板边线。

1.5、0＃块浇注砼之前对0＃块中线及边线复核。

2、悬灌挂篮施工

2.1、在0＃块顶准确测定挂篮四个立柱的中心点及0＃块轴线（三点确定）和0＃块四个角点。

2.2、以经纬仪通过0＃块轴线点将线路轴线引到前上横梁及底板上，初步确定1＃段底板轴线，随后以全站仪放样确定1＃段的四角点。最后利用全站仪再次对调整好的模板进展检查复核，关于偏向超限的模板按照坐标放样点准确调整到位。

2.3、在1＃对称段浇注砼之前对1＃段中线及边线复核。

2.4、砼浇注后在1＃段顶准确测定1＃段轴线（两点确定）和1＃段四个角点。

2.5、以经纬仪通过1＃块轴线点将线路轴线引到前上横梁及底板上，初步确定2＃段底板轴线，随后以全站仪放样确定2＃段的四角点。最后利用全站仪再次对调整好的模板进展检查复核，关于偏向超限的模板按照坐标放样点准确调整到位。

2.6、其余悬灌对称段的施工依此方法次进展测量操纵。

2.7、坐标计算严格执行计算复核双检制；测量放样前对测量仪器进展检查。

2.8、测量司镜人员放线后，应更换测量人员对放样点进展复核，复核无误后，协同现场技术人员通过构造尺寸复核放样点准确性，觉察征询题，及时分析缘故。现场放样严格执行测量放样双检制。

2.9、原始观测记录本格式正确、记录标准,内容完好，并保持整洁，不得随意涂抹、转抄，记录本按顺序进展编号。

2.10、每孔悬灌梁合拢后，测定桥梁中线，丈量跨距，并作好记录。

二、标高操纵:

全线高程操纵网由DS0.5电子水准仪严密测设平差过, 精度满足高速铁路高程操纵规定.测量中误差(m=plusmn;radic;(△△)/n lt;1.0)

1、在悬灌梁施工之前将标高准确引到墩顶（采纳附合水准道路）。

2、悬灌梁模板标高的计算需要考虑模板的预抬值及梁的预拱高度。

3、现场技术员通过水准仪将模扳各点标高调到位后，测量组利用三角高程对各点进展准确复核。
