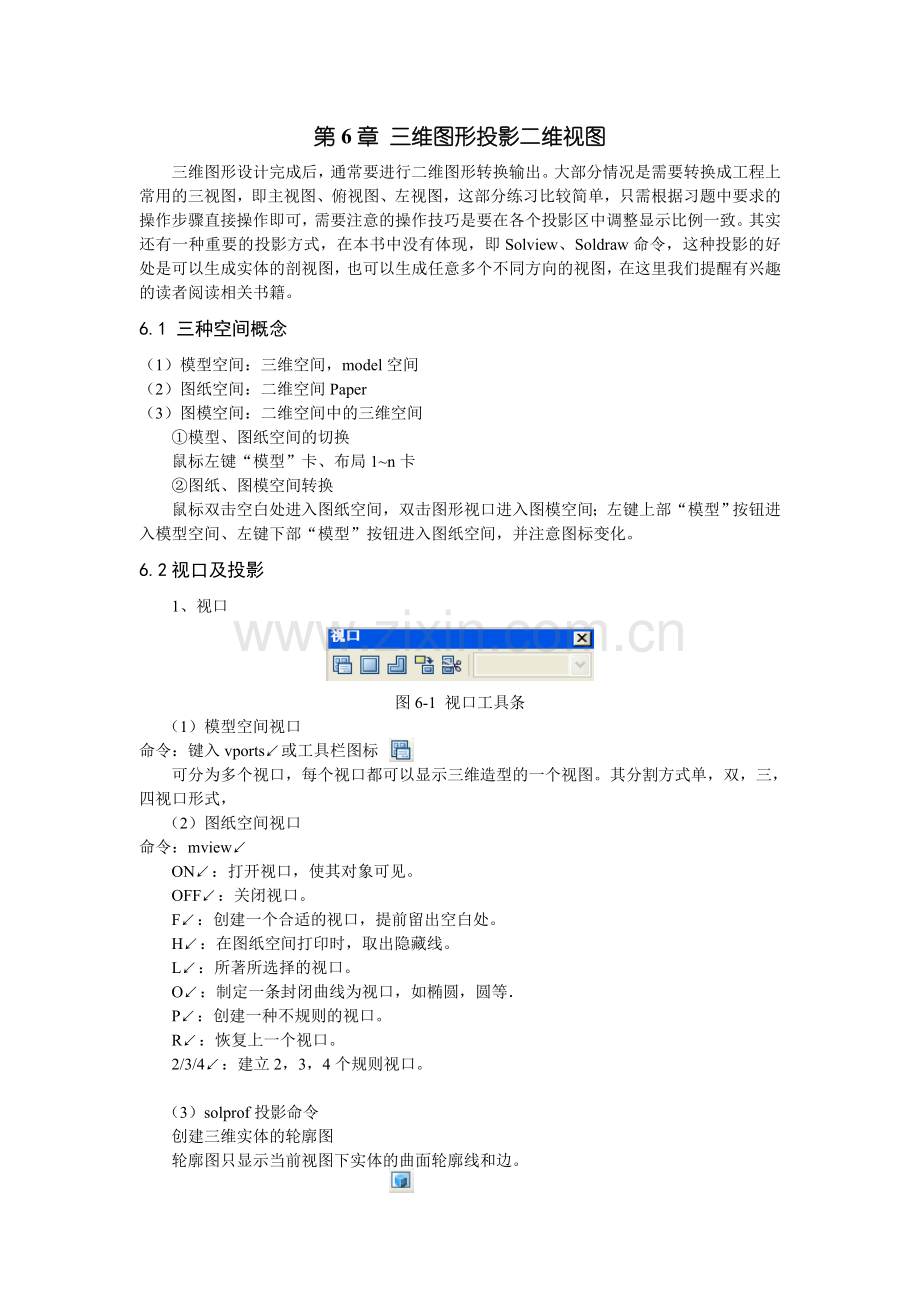

第6章 三维图形投影二维视图
三维图形设计完成后，通常要进行二维图形转换输出。大部分情况是需要转换成工程上常用的三视图，即主视图、俯视图、左视图，这部分练习比较简单，只需根据习题中要求的操作步骤直接操作即可，需要注意的操作技巧是要在各个投影区中调整显示比例一致。其实还有一种重要的投影方式，在本书中没有体现，即Solview、Soldraw命令，这种投影的好处是可以生成实体的剖视图，也可以生成任意多个不同方向的视图，在这里我们提醒有兴趣的读者阅读相关书籍。
6.1 三种空间概念
（1）模型空间：三维空间，model空间
（2）图纸空间：二维空间Paper
（3）图模空间：二维空间中的三维空间
①模型、图纸空间的切换
鼠标左键“模型”卡、布局1~n卡
②图纸、图模空间转换
鼠标双击空白处进入图纸空间，双击图形视口进入图模空间；左键上部“模型”按钮进入模型空间、左键下部“模型”按钮进入图纸空间，并注意图标变化。
6.2视口及投影
1、视口

图6-1 视口工具条
（1）模型空间视口
命令：键入vports↙或工具栏图标
可分为多个视口，每个视口都可以显示三维造型的一个视图。其分割方式单，双，三，四视口形式，
（2）图纸空间视口
命令：mview↙
ON↙：打开视口，使其对象可见。
OFF↙：关闭视口。
F↙：创建一个合适的视口，提前留出空白处。
H↙：在图纸空间打印时，取出隐藏线。
L↙：所著所选择的视口。
O↙：制定一条封闭曲线为视口，如椭圆，圆等．
P↙：创建一种不规则的视口。
R↙：恢复上一个视口。
2/3/4↙：建立2，3，4个规则视口。

（3）solprof投影命令
创建三维实体的轮廓图
轮廓图只显示当前视图下实体的曲面轮廓线和边。
命令：键入solporf↙或工具条图标
该命令必须在图模空间中使用，它创建的是三维模型的3d轮廓线，轮廓线框是一个图块，并且使用该命令时必须是三维实体造型，三维面框造型不适用，它自动设置PH-,PV-图层，分别放置可见和不可见轮廓线。
（6）设置视口缩放比例
用viewports工具条最右侧的比例下拉选择框，对每一个视口选择合适统一的比例。
（7）对齐视口
命令：键入mvsetup↙
注意：各个视口比例必须一致，视口大小最好一致，a↙，选对齐符号，捕捉合适的两点↙。
2、创建视口
（1）在图纸空间建立视口及其调整
①建立视口的重要意义：要想得到二维投影图，必须先建立视口，设置视图方向，然后进行投影，即“视口＋投影”，才能完成三维到二维的转换。
②视口设置数量及排列：通常是4个，形状为矩形，即主视图视口、俯视图视口、左视图视口、西南等轴侧视图视口；
视口的形状还可以改变，可以是圆、多边形或更复杂的形状，这种视口在工程上也许有很大用途。
③投影准备工作：工具/选项/显示/布局元素/下面的4个对钩去掉/确定。左键布局卡，即可进入图纸空间；右键布局卡，可以重新命名布局卡。
④建立视口方法：
四个视口：命令：mview↙，4↙，<布满>↙，即得到4视口。
实体视口：命令： mview↙，O ↙，选实体↙，即得到多视口。
⑤对视口的操作：视口可以当作实体处理，可擦除，移动，拷贝，如此可以得到六个视口或更多。
⑥视口中视图方向确定：双击进入视口，十个视图方向随用户要求选择。
⑦调整视口中视图位置：用移动图纸命令Pan或图标，将图拽到合适位置；
⑧视口中视图比例的确定：调出视口工具条，进入主视图视口，确定合适的比例，再次进入其它视口，相应调整其它视口比例，注意西南方向通常要小一些。
⑨调整视口中视图对齐；Mvsetup↙,A↙(水平),H ↙,捕捉合适两点，V ↙(垂直),捕捉合适两点， ↙ ↙。
3、投影
（1）投影准备：准备图层，加载线型，调整比例，进入需要投影的图模空间
（2）投影：
命令: solprof↙或图标
选择对象↙， ↙， ↙， ↙。
①单独层显示隐藏的轮廓线？[是(Y)/否(N)] <是>:
如果否，则隐藏线和轮廓线放在一层
②轮廓线投影到平面？[是(Y)/否(N)] <是>: 否，则产生三维线框图
③删除相切的边? [是(Y)/否(N)] <是>:圆柱与平面相切时
④系统自动建立2个新层PH—、PV—
⑤如果不显示，按二维线框钮
⑥纯三维线框图的生成操作技巧
⑦设置轮廓线层线宽，按下线宽按钮。
⑧可以标注尺寸；
⑨注意关闭视口线层；在哪个层投影那个层就是视口线层。
⑩加入图框，准备出图等。
6.3 三维实体转二维图形输出实例

图6-2 投影前的三维实体
