水池满水试验方案.doc

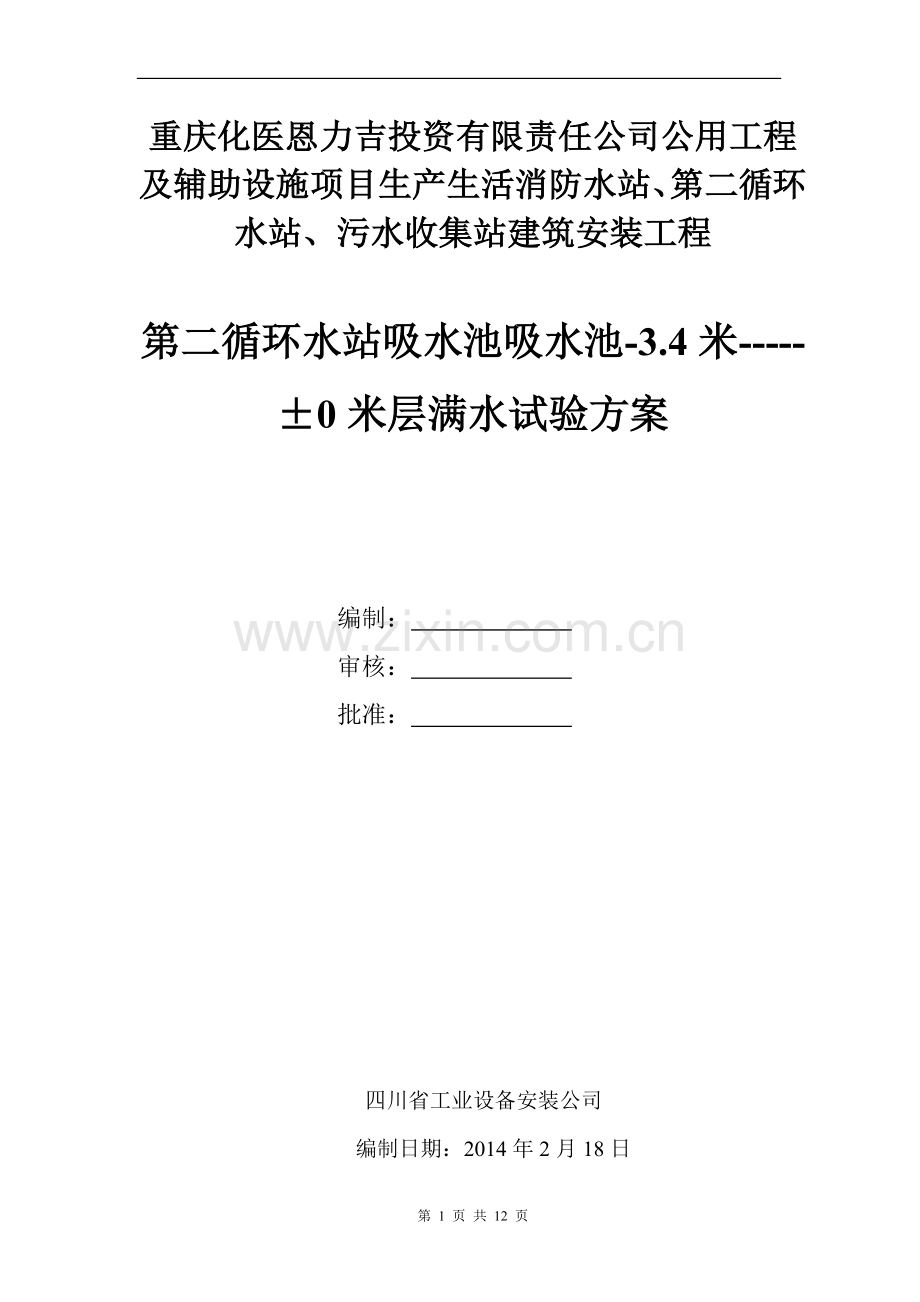

重庆化医恩力吉投资有限责任公司公用工程及辅助设施项目生产生活消防水站、第二循环水站、污水收集站建筑安装工程第二循环水站吸水池吸水池-3.4米-0米层满水试验方案编制： 审核： 批准： 四川省工业设备安装公司编制日期：2014年2月18日施工组织设计（方案）报审表工程名称：重庆化医恩力吉投资有限责任公司公用工程及辅助设施项目生产生活消防水站、第二循环水站、污水收集站建筑安装工程 致 重庆华兴工程咨询公司MDI一体化项目监理部： 现报上第二循环水站吸水池满水试验方案，已经我单位上级技术负责人审查批准，请予审查和批准。附：第二循环水站吸水池土-3.4米-0米层满水试验方案。 承包单位（章） 项目经理： 日 期： 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审核意见：项目监理机构：（章） 总监理工程师： 日 期： 第二循环水站吸水池-3.4米-0米层满水试验方案一、 工程概述及编制说明1、工程概况工程名称：重庆化医恩力吉投资有限责任公司公用工程及辅助设施项目生产生活消防水站、第二循环水站、污水收集站建筑安装工程建设单位：重庆化医恩力吉投资有限责任公司 设计单位：重庆化工设计研究院监理单位：重庆华兴工程咨询有限公司施工单位：四川省工业设备安装公司工程地点：宴家工业园区2、编制说明编制目的作为吸水池-3.4米-0米层满水试验施工的指导性文件。吸水池尺寸：长62.5米，宽10米，本次试验深度3.4米。3、编制依据1、给水排水构筑物施工及验收规范（GB50141-2008）2、本工程第二循环水站冷却塔、吸水池施工图二、施工组织及技术准备1、施工组织首次在本工程中组织进行满水试验，本着对工程质量负责的态度，由项目经理组织、协调，各工序相关管理人员积极配合，认真对待积累经验，指导盛水构筑物的满水试验。2、技术准备组织技术人员根据各盛水构筑物的实际情况，精心编制施工方案，严格按照设计要求和经审批通过的施工方案进行施工。3、人员准备工种人数备注组长（项目经理）1技术员（副组长）1人试验员1人记录员1人测量员1人杂工2人水电工2人看守保安2人4、施工准备池体混凝土的表面处理1) 池内杂物清扫干净；2) 注水的水要用清水。注水由DN40PP-R管向池内注水，试水完成后用水泵将水抽排出。3) 在人孔处安置照明灯，便于夜间观察、注水；4) 设置水位观测标尺、标定水池最高水位，安装水位测针；标尺采用测量用塔尺（高度由池底到人孔上50），分别在三次注水平面处安置刻度尺，用木方固定在人孔处。三、 满水试验步骤及检查测定方法1、 注水1) 由园区消防管网供水点水源处，用DN40PP-R管接至人孔处注水。2) 向池内注水分三次进行，每次注入为1.1米。注水水位上升速度不宜超过2m/d,相邻两次充水地间隔时间，不少于24h，以便混凝土吸收水分后，有利于混凝土微裂缝的愈合。3) 每次注水后宜测读24h的水位下降值 ，并做好记录。同时应仔细检查池体外部结构混凝土和穿墙管道的填塞质量情况。4) 如果池体外壁混凝土表面和管道填塞有渗漏的情况，同时水位降低测读渗水量较大时，应停止注水。待经过检查、分析处理后，再继续注水。2、水位观测（1）充水时的水位用水位标尺观测；（2）充水至设计深度进行渗水量测定时，应用水位测针测定水位降。水位测针的读数精度为1/10mm。（3）池内水位注水至设计深度24h以后，开始测读水位测针的读数。（4）测读水位的默读数与初读数的时间间隔，应不小于24h。（5）水池水位降地测读时间，可依实际情况而定。如水池 外观无渗漏，且渗水量符合标准，可继续测读一天；如前次渗水量超过允许渗水量标准，可继续测读水位降，并记录其延长地测读时间。同时查处水位降超过标准的原因，直至做出合理的解释。3、水池渗水量的计算水池的渗水量按下式计算：式中 q渗水量L/（d）;A1水池的水面面积（）；A2水池的浸湿总面积（）；E1水池中水位测针的初读数，既初读数（）；E2测读E1后24h水池中水位测针的末读数，即末读数（）；e1测读E1时水箱中水位测针的读数（）e2测读E2时水箱中水位测针的读数（）注：a、当连续观测时，前次的E2、e2即为下次的E1、e1。 b、雨天时，不做满水试验渗水量的测定。 c、按上式计算结果，渗水量如超过规定标准，应经检查，处理后重新进行测定。4、满水试验的标准及记录表格 (1)、试验标准要求水池施工完毕必须进行满水试验。试验要求浸泡72h，确保自身湿润，在满水试验中，应进行外观检查，不得有漏水现象。水池渗水量按池壁（不包括内隔墙）和池底的浸湿面积计算，钢筋混凝土水池不得超过2L/（d）。(2)、试验记录满水试验施工记录表1. 试验过程中，由专人记录观测和测定数据。2. 水池满水试验记录表式如下：水池满水试验记录工程名称： 建设单位： 水池名称： 监理单位： 施工单位： 水池结构允许渗水量（L/m2.d）水池平面尺寸(m)水面面积A1（m2）水深（m）湿润面积A2（m2）测度记录初读末读两次读数差测度时间（年、月、日、时、分）水池水位E（mm）蒸发水箱水位e（mm）大气温度（OC）水温（OC）实际渗水量（L/m2.d）（L/m2.d）占允许量的百分率参加单位和人员建设单位设计单位监理单位施工单位四、满水试验方案根据工程情况，试验用水北边消防水给水管网临时施工给水点引入，先注入到吸水池-2米位置，观察吸水池周边有无渗漏，再注入到-1米位置，观察外观，最后注入到0米层。按照规范要求，冲水的水位上升速度每天不得超过2米，同一池相邻两次注水间隔时间大于24小时。水位超过施工缝和每次注水停止作为观察重点。注水到设计水面按照规范进行水池渗水量测量和计算，同时进行沉降观察。本工程因为是冬季施工，蒸发量较少，可以暂时不考虑蒸发量。雨天停止观测，由专人认真做好记录存档。试验结束将水排入南边排洪沟。（一）、试验程序试验准备 第一次注水 观察记录 第二次注水 观察记录 注水到设计水位 沉降、渗透观察 放、排水 （二）、准备工作1、 组织准备：组建成立满水试验领导小组，试验小组全过程受甲方监理监督和核验。组长由项目经理担任，总工担任副组长，组员有测量师、实验员、记录员和电工组成，配合工人3名，看守保安2名。2、 材料、工具准备主要材料、机具使用计划编号名称型号单位数量用途备注1潜水泵流量30 m3/h台3往池内注水和向外排水2PP-R管道D40米300引水总管含连接配件3橡胶钢丝管道D40米15连接管4水位测针、标尺0.1套1测量水位5水准仪NAL324台1观察沉降情况五、水池渗漏处理1、可能导致渗漏水的原因：施工缝渗漏（水平）构筑物局部混凝土抗渗强度等级低；局部穿墙孔、管渗漏；2、施工缝渗漏（水平）处理办法（1）渗漏的原因1）施工缝未作糙化处理，直接浇混凝土；2）施工缝混凝土强度不足时（应达到2.5N/mm2），即开始对混凝土凿毛、用工具刮、锤子砸，破坏了水泥砂浆和松动了石子；3）施工缝未清理干净或积水；4）施工缝干燥或砂浆不足、振捣不实、浇注混凝土过厚而漏振。（2）修补处理办法1）将渗漏的施工缝部位（视具体情况），剔成35深，23宽的沟槽，用钢丝刷和压力水将槽内浮渣清扫干净，不积水。2）用水泥砂浆修补。1所用水泥为出厂不超过三个月的普通硅酸盐32.5级水泥。2洁净的过筛的中粗砂，最大粒径不超3。3水泥砂浆配合比为1：2：（0.55-0.60）（水泥：砂：水灰比）。所拌制砂浆应注意掌握稠度，随用随拌，不应放置时间过长。4修补时，基层应湿润不流淌。沟槽全深应分层填实（23次），特别有漏筋的部位要仔细填塞。分层修补时间间隔不少于8h，分层填塞前，底层刷水泥素。每层的水泥砂浆要压实，但不要过多往返压光，以免砂浆水分集中后砂浆与混凝土基层脱落。3）施工缝处于墙与底板的角部时，角部抹三角水泥砂浆加固层。平接的施工缝渗水部位修补后，可加水泥砂浆加强带，以增强其防水抗渗的能力。3、构筑物局部混凝土抗渗强度等级低处理办法（1）渗漏的情况及原因局部混凝土由于浇筑时，浇筑层厚、漏振或混凝土的易性差等原因造成渗漏。渗漏的形式表现为表面呈现潮湿而未渗流，有的成细微可见的渗流，严重的形成较大的渗漏（成流）。（2）修补的方法1较轻的渗流部位可将表面凿毛、刷静，按防水水泥砂浆五层做法，做表面处理。2较为严重的渗流部位，应视情况剔掉松散的混凝土，然后分层按水泥砂浆防水层做法，补平后再加抹1015厚的加强防水层。4、局部穿墙孔、管部位渗漏处理办法将渗漏部位适当扩大地剔除，清扫吹洗干净，然后按施工缝修补的作法补平。六 、安全措施1.参加满水试验的施工人员必须进行安全教育，制定安全操作规程；2.临时用电线路、设备，必须认真检查，符合安全使用要求后，方可使用；用电设备必须进行接地；3.高空作业时，使用的脚手架和安全带，必须认真检查合格后，方可使用；4.水池试验灌水后要做好防护措施，入水口安排专人看守，严禁其它无关人员靠近。以防坠落发生溺水事故。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54第 12 页 共 12 页
