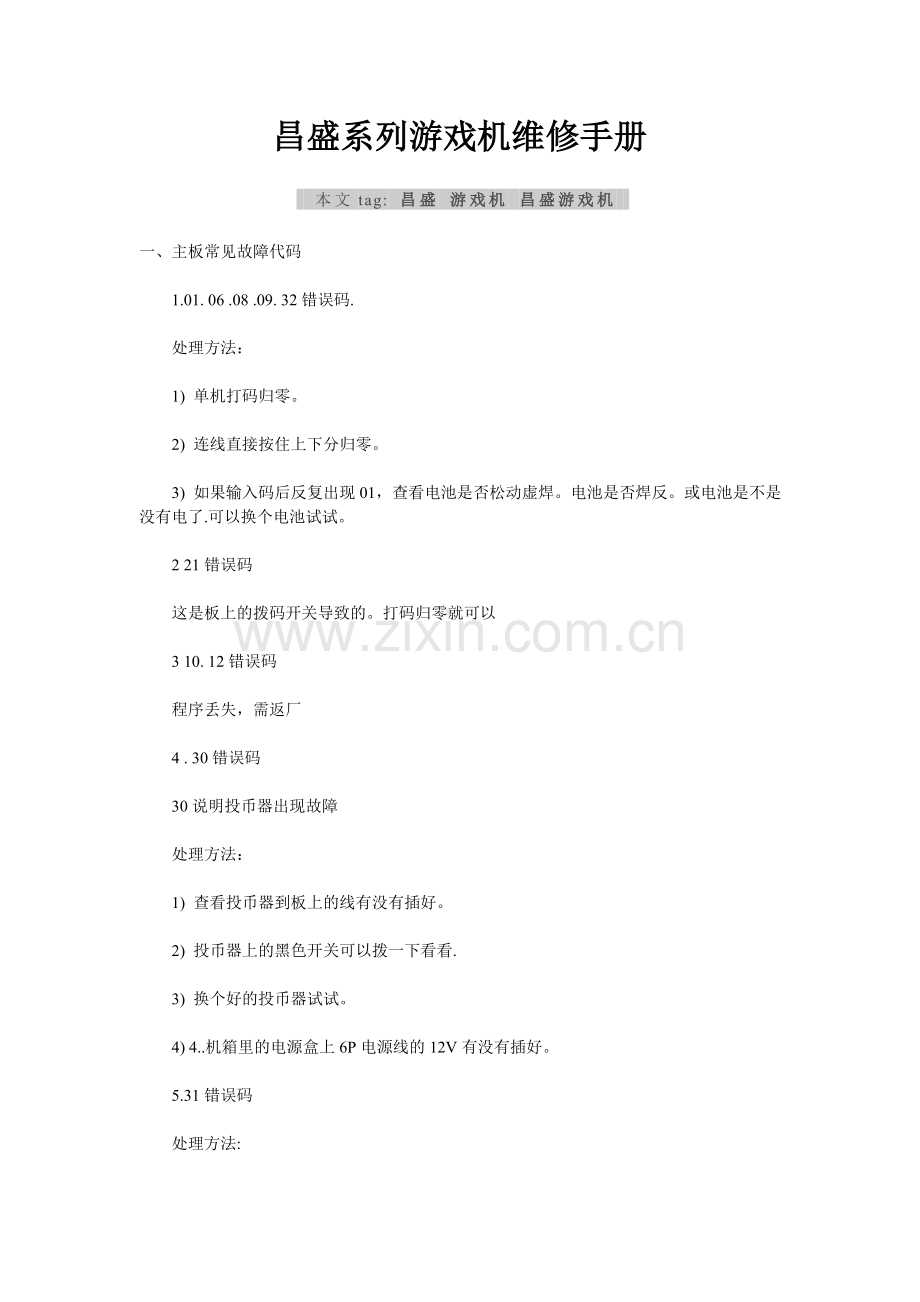

昌盛系列游戏机维修手册.doc

昌盛系列游戏机维修手册
  本文tag: 昌盛 游戏机 昌盛游戏机
一、主板常见故障代码

　　1.01. 06 .08 .09. 32错误码.

　　处理方法：

　　1) 单机打码归零。

　　2) 连线直接按住上下分归零。

　　3) 如果输入码后反复出现01，查看电池是否松动虚焊。电池是否焊反。或电池是不是没有电了.可以换个电池试试。

　　2 21错误码

　　这是板上的拨码开关导致的。打码归零就可以

　　3 10. 12错误码

　　程序丢失，需返厂

　　4 . 30错误码

　　30说明投币器出现故障

　　处理方法：

　　1) 查看投币器到板上的线有没有插好。

　　2) 投币器上的黑色开关可以拨一下看看.

　　3) 换个好的投币器试试。

　　4) 4..机箱里的电源盒上6P电源线的12V有没有插好。

　　5.31错误码

　　处理方法:

　　1) 查看马达到板上的3P线有没有插好。

　　2) 3P线有没插反.可以换个方向看看.

　　3) 换个好的马达看看。

　　6.退币马达不转

　　1) 看看马达上的一根2P到电源盒的线是不是插好了。

　　2) 马达下面的2P线是不是掉了。

　　二.控台常见故障

　　1.控台灯泡全不亮

　　控台灯泡的两个脚一个是12V 一个是到地线的。一般控台灯不亮有几种可能:

　　1) 电源的12V没到.看看是电源盒的问题.还还是电源盒上一根6P到板的电源线的问题。

　　2) 控台上的小灯泡个别有短路。

　　3 控台上的4P白色小座子也就是插按键的。看看4P座子的12V和地是不是有短路。

　　4 发现控台灯不亮应该马上把不亮灯的这个机台的电源关掉.然后判断是板还是控台导致的问题。

　　a) 首先看看电源盒上的6P电源线上的12V是否正常

　　b) 2. 换个好的控台到不亮灯的机台上在打开电源试试.如果会亮则说明是控台导致的。如果不亮则是主板的问题.

　　壹. 控台导致灯不亮有两种

　　1. 控台小灯泡本身有个别短路。可以把灯泡全拔掉在插再依次查看是否灯泡本身短路。

　　2. 控台本身有短路。检查控台上的4P白色座子是不是有短路

　　贰. 板导致灯不亮有两种:

　　1. 由于控台12V短路把板上的一个很大的白色3欧电阻烧坏。把控台12V短路排除掉换个电阻则可以

　　2. 如果还是不行。有条件的话 换个板上的8255试试(8255是控制控台灯和中奖灯的).

　　叁. 控台灯常亮(暗亮)

　　首先判断是板还是控台的问题。

　　1) 控台小灯泡的线有短路。可以把灯泡全拔掉在插个好的试试。

　　2) 控台上的4P白色座子的中间的两个脚也就是2.3脚有没有短路

　　3. 压分问题

　　首先判断是板还是控台的问题。可以换个好的控台试一试。如果可以压分则说明是控台的问题。反之不能压分那就是板的问题了。

　　肆. 控台导致个别按键不压分的问题:

　　1) 换个好的按键试试.

　　2) 可以检查下控台上的2极管有没有反。断。或是虚焊。

　　3) 控台上压不到分的那个4P白色座子有没有虚焊 。

　　控台的40P牛角有没有虚焊。

　　伍. 控台大量或全不能压分。

　　1) 首先看看是不是板到控台的皮带没有插好插牢。

　　2) 可能是皮带坏了。可以换个好的皮带试试。

　　陆. 板导致不压分的问题

　　1) 看看板上的两个40P座子有没有虚焊。

　　2) 2把板上的IC 8279换个位置试试

　　柒.控台有部分数码管统一少笔画。

　　1) 查看皮带是否插紧，皮带本身是否损坏。

　　2) 查看皮带接口处是否有虚焊现象。

　　3) 判断是控台本身还是主板引起此问题，。

　　捌.控台有2个数码管显示始终相同

　　1) 查看皮带接口处是否有粘连现象

　　2) 判断是控台本身还是主板引起此问题，返厂维修。
