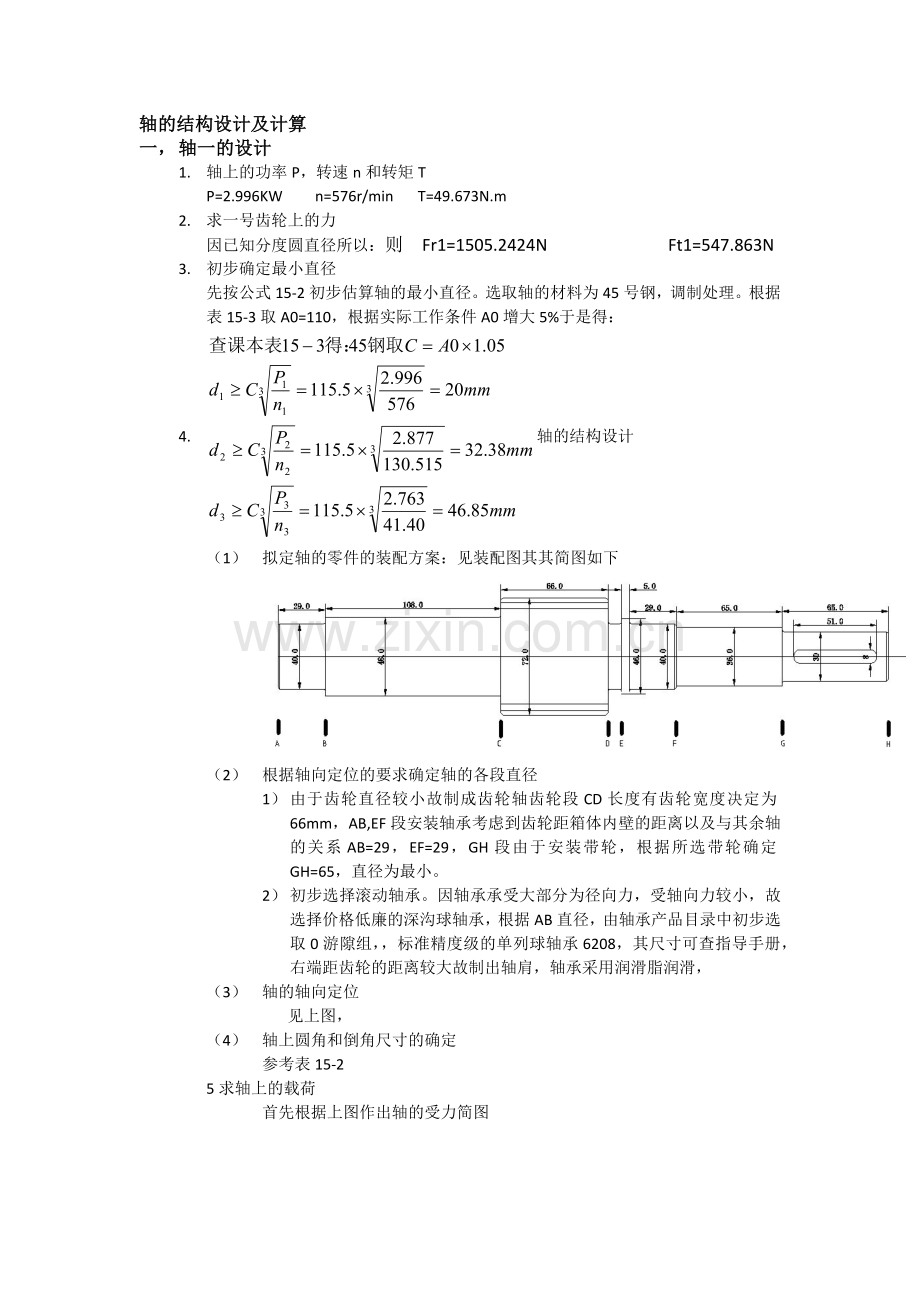

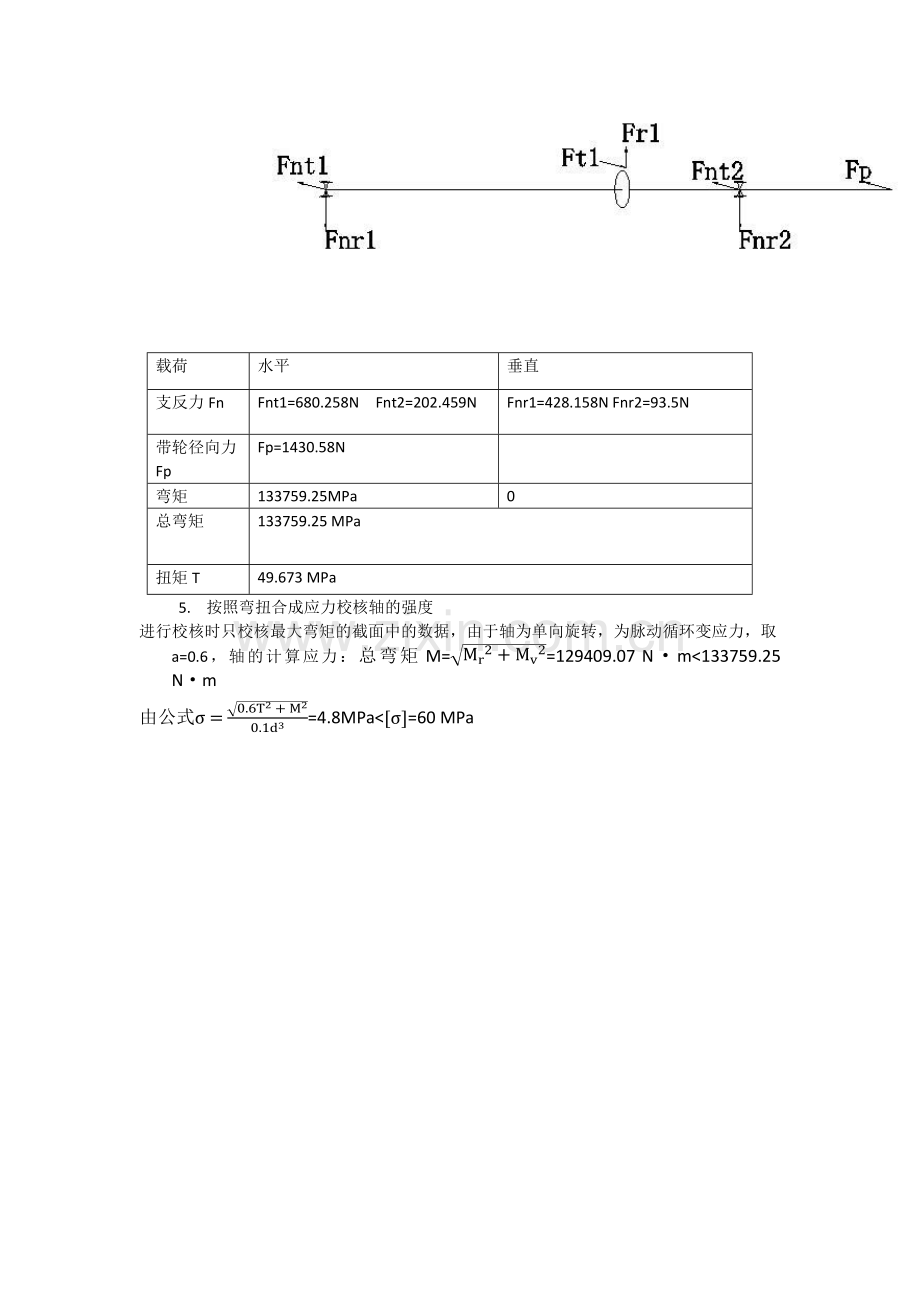

轴的结构设计及计算 一, 轴一的设计 1. 轴上的功率P,转速n和转矩T P=2.996KW n=576r/min T=49.673N.m 2. 求一号齿轮上的力 因已知分度圆直径所以:则 Fr1=1505.2424N Ft1=547.863N 3. 初步确定最小直径 先按公式15-2初步估算轴的最小直径。选取轴的材料为45号钢,调制处理。根据表15-3取A0=110,根据实际工作条件A0增大5%于是得: 4. 轴的结构设计 (1) 拟定轴的零件的装配方案:见装配图其其简图如下 (2) 根据轴向定位的要求确定轴的各段直径 1) 由于齿轮直径较小故制成齿轮轴齿轮段CD长度有齿轮宽度决定为66mm,AB,EF段安装轴承考虑到齿轮距箱体内壁的距离以及与其余轴的关系AB=29,EF=29,GH段由于安装带轮,根据所选带轮确定GH=65,直径为最小。 2) 初步选择滚动轴承。因轴承承受大部分为径向力,受轴向力较小,故选择价格低廉的深沟球轴承,根据AB直径,由轴承产品目录中初步选取0游隙组,,标准精度级的单列球轴承6208,其尺寸可查指导手册,右端距齿轮的距离较大故制出轴肩,轴承采用润滑脂润滑, (3) 轴的轴向定位 见上图, (4) 轴上圆角和倒角尺寸的确定 参考表15-2 5求轴上的载荷 首先根据上图作出轴的受力简图 载荷 水平 垂直 支反力Fn Fnt1=680.258N Fnt2=202.459N Fnr1=428.158N Fnr2=93.5N 带轮径向力Fp Fp=1430.58N 弯矩 133759.25MPa 0 总弯矩 133759.25 MPa 扭矩T 49.673 MPa 5. 按照弯扭合成应力校核轴的强度 进行校核时只校核最大弯矩的截面中的数据,由于轴为单向旋转,为脉动循环变应力,取a=0.6,轴的计算应力:总弯矩M=Mr2+Mv2=129409.07 N·m<133759.25 N·m 由公式σ=0.6T2+M20.1d3=4.8MPa<σ=60 MPa 前面已经选定轴的材料,查表15-1查得最大极限应力为60MPa。故安全。
