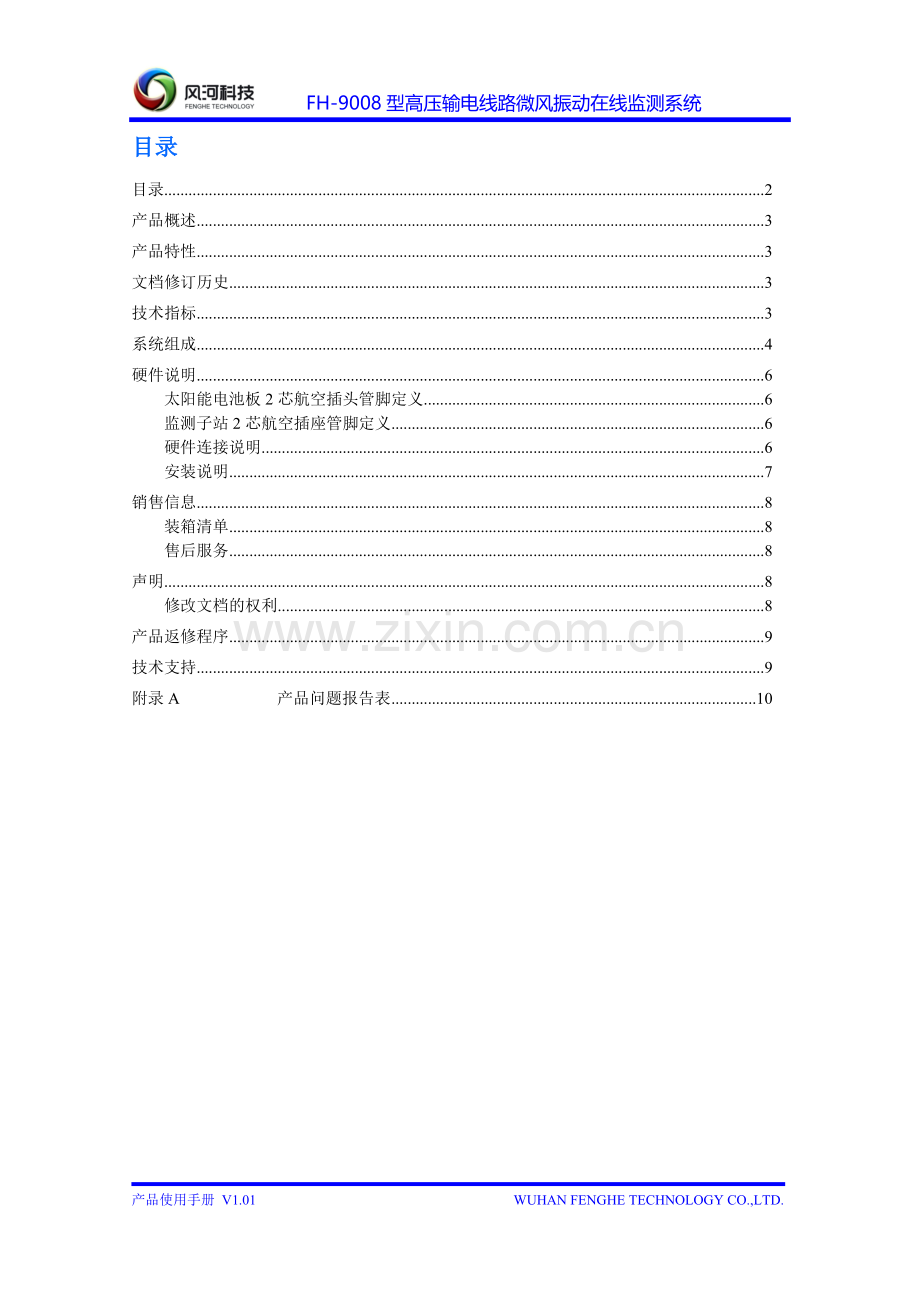

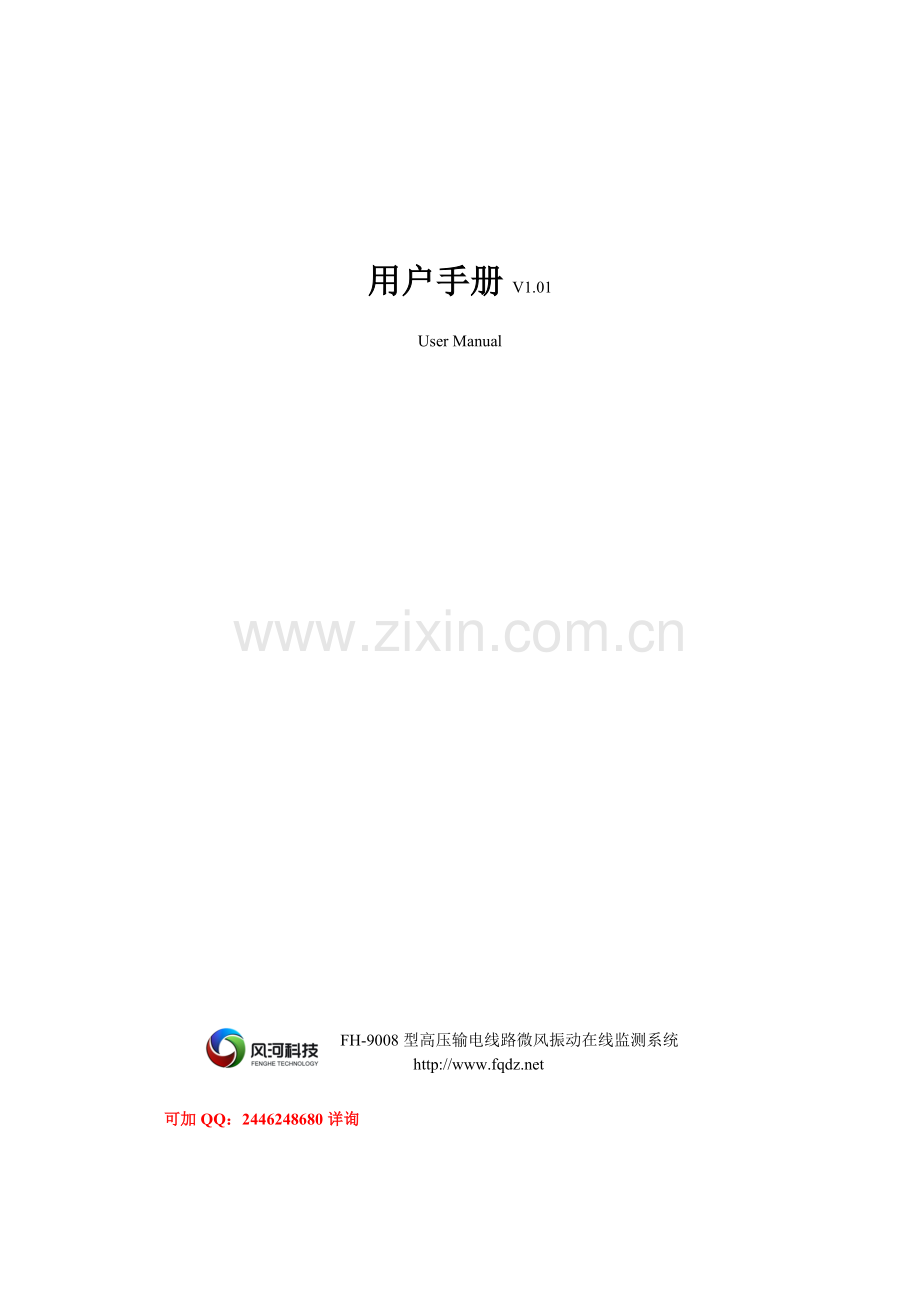

用户手册 V1.01 User Manual FH-9008型高压输电线路微风振动在线监测系统可加QQ：2446248680详询 FH-9008型高压输电线路微风振动在线监测系统目录目录 2 产品概述 3 产品特性 3 文档修订历史 3 技术指标 3 系统组成 4 硬件说明 6 太阳能电池板2芯航空插头管脚定义 6 监测子站2芯航空插座管脚定义 6 硬件连接说明 6 安装说明 7 销售信息 8 装箱清单 8 售后服务 8 声明 8 修改文档的权利 8 产品返修程序 9 技术支持 9 附录A 产品问题报告表 10 产品概述武汉风河科技有限公司自主研发的FH-9008型高压输电线路微风振动在线监测系统，利用最新的MEMS传感器技术和无线通信技术，能对运行中的架空高压输电导线受微风影响产生微幅振动的频率和幅度进行实时采集，并通过GSM/CDMA/GPRS或3G网络将监测信息发送给远程监控中心。微风振动容易导致导线疲劳断股、金具磨损，严重时会引发断线、倒塔事故。本系统支持感应取电和太阳能电池板+蓄电池供电两种方式，安装方便。投入运行后，可使运营部门及时掌握导线微风振动情况，为线路防振、减振设计提供科学的依据，减少经济损失。产品特性 l 采用进口传感器，测量精度高； l 采用太阳能供电系统供电或线圈感应取电，安装维护方便； l 通信方式灵活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G网络； l 为工业级产品，采用防水金属外壳，抗电磁干扰，适用于各种恶劣的气候环境； l 系统采用低功耗设计，采用动态电源管理策略以满足节电要求； l 配备完善的后台软件。具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能，可对导线覆冰情况进行定性、定量分析； l 支持受控采集方式和自动采集方式，可通过后台软件设置采样间隔（5分钟~24小时）、报警阈值等参数。支持采用手机进行数据查询和报警接收； l 满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》（Q / GDW 242 – 2010）。文档修订历史表1 文档修订历史版本日期原因 V1.00 2012-3-03 原始版本 V1.01 2012-3-20 将产品手册更换成新的模板技术指标 l 频率监测范围：0～150Hz；振幅监测范围：0～13 mm（P-P）； l 频率测量分辨率：0.1Hz；幅度测量分辨率：0.1mm； l 工作环境：温度：-40℃～+85℃；相对湿度：≤100％；大气压力：550hPa～1060hPa； l 防护等级：IP65； l 工作功耗：≤5W；待机功耗≤0.1W； l 供电方式：太阳能+蓄电池或感应取电，输入电压＋12～24V； l 电池使用寿命：≥3年，无外部充电时可连续供电30天以上； l MTBF：≥80000小时； l 重量：≈3kg； l 适用对象：10KV~500KV高压输电线路。系统组成本系统由若干监测子站和服务器组成。如下图所示：图1 系统组成 Ø 监测子站：监测子站内置GSM/CDMA/GPR/3G/无线传感器网络通信模块、蓄电池充电管理电路等，与数据采集模块组成监测子站，其中数据采集模块集成振动传感器、电流互感器，融合传感器、数据采集、无线传感器网络和新电源等技术。监测子站具以下功能：（1）主动按设定周期上传现场架空线路导线振幅以及振动频率等数据；（2）实时响应服务器指令，上传实时数据和一定范围内的历史数据；（3）具有休眠、唤醒功能，以节省电源。休眠期间支持短信；（4）具有失电数据保护功能；（5）具有故障自诊断及自恢复功能；（6）支持报警及报警阈值设定；（7）支持远程复位；（8）支持联网参数设定（更改及查询服务器IP、端口）；（9）支持密码设定、子站编号设定；（10）支持校时及时间查询；（11）支持对设备供电电压的监测功能。图2监控子站 Ø 服务器：服务器为部署在远程监控中心计算机，运行监控软件，通过访问Internet得到数据。监控中心对现场架空线路导线振动相关数据进行存储、显示、统计报表并结合高压输电线路自身设计参数进行分析，完成对高压输电线路导线振动幅度、频率等参数预警功能。（1）具有实时、定时自动接收监控子站采集的监测数据功能；（2）具有远程设置数据采集密度功能；（3）具有自动采集时间，并能向监控子站发送对时命令功能；（4）具有终端设备工作状态监测功能；（5）具备报警提示功能；多种报警方式，报警信息发送到相关人员手机上（多部手机）；（6）报警提示信息将提供报警测点的准确地理位置、测点名称以及本次报警的详细时间，同时在平面图上测点所在位置变成红色；（7）具有设备管理功能和存储服务功能；（8）本系统软件平台能够同时在B/S及C/S方式下工作；（9）多方式远程监控：远程WEB、客户端系统控制；（10）对监测的数据进行统计、分析和输出，根据需要选择不同的监测点、不同的时间段，将数据以各种报表、统计图、曲线等方式显示出来；（11）具有无限扩展功能；（12）各地市局的监控中心与省公司监控中心采用有线网络连接方式组网，省公司监控中心可以直接调用各地市局监控中心监测的数据，了解各监控点运行情况；（13）提供对外数据接口，可以与其它MIS系统互联；（14）操作简单，界面美观；（15）可终身免费升级。硬件说明太阳能电池板2芯航空插头管脚定义太阳能电池板引出一段线缆，线缆末端有一个2芯航空插头，其针脚对应的管脚定义如图2所示。图3 太阳能电池板2芯航空插头管脚定义表2 太阳能电池板2芯航空插头管脚定义编号引脚名称方向功能描述 1 ＋18V 最大工作电压+18V 2 GND －地监测子站2芯航空插座管脚定义图4 监测子站2芯航空插座管脚定义表3 监测子站2芯航空插座管脚定义编号引脚名称方向功能描述 1 ＋15 V Input ＋15V~24V直流电源 2 GND －地硬件连接说明太阳能电池板引线航空插头与监测子站航空插座之间采用螺纹式连接方式。安装说明（1）按照“Q/GDW 245－2010 架空输电线路在线监测系统通用技术条件”的规定进行；（2）安装时，采用标准角度测量工具对装置安装位置进行预调整；（3）塔上安装点方便监测子站的固定和整体角度调整；（4）选择的安装位置及装置的外观结构应不影响正常的输电线路检修维护工作；（5）安装时，采用标准角度测量工具对装置安装角度进行预调整；（6）装置的安装应整齐、牢固，有必要的防护措施和防锈处理。图5 图6 图7 销售信息装箱清单表4 装箱清单编号型号数量说明 1 数据采集模块 1 包括振动传感器、电流互感器、装置内核等 2 监测子站 1 中继作用 3 太阳能电池板 1 4 蓄电池 1 5 监控软件软件 1 售后服务通过电话、邮件或现场提供全面技术支持。提供12个月的免费包修服务，终身保修。包修服务只限于一般正常使用下有效。一切人为损坏例如接入不适当电源，使用不适当配件，不依说明书使用；非经本公司认可的维修和改造；错误使用或疏忽而造成损坏；不适当之安装等，包修服务立即失效。保修服务并不包括运输费及维修人员上门服务费。声明修改文档的权利武汉风河科技有限公司保留任何时候在不事先声明的情况下对产品相关文档的修改的权力。产品返修程序（1）提供购买证明；（2）填写产品问题报告表，并尽量的详细说出返修原因和故障现象，以便减少维修时间；（3）小心包装好，并发送到维修部，另外请附上问题报告表。技术支持购买本产品后，如需获得本产品的最新信息或者我公司其他产品信息，你可以访问我们的网站： http:// 如果需要技术支持，请在办公时间拨打电话或E-mail 联系： +86 (027) 59267401 E-mail：support@ 可加QQ：2446248680详询附录A 产品问题报告表客户名称：公司名称：联系电话：传真： Email：购买日期：分销商：产品名称： S/N 问题描述：（请尽量详细的描述发生的问题，并把您所看见的所有错误信息都详细列出）产品使用手册 V1.01 WUHAN FENGHE TECHNOLOGY CO.,LTD.
