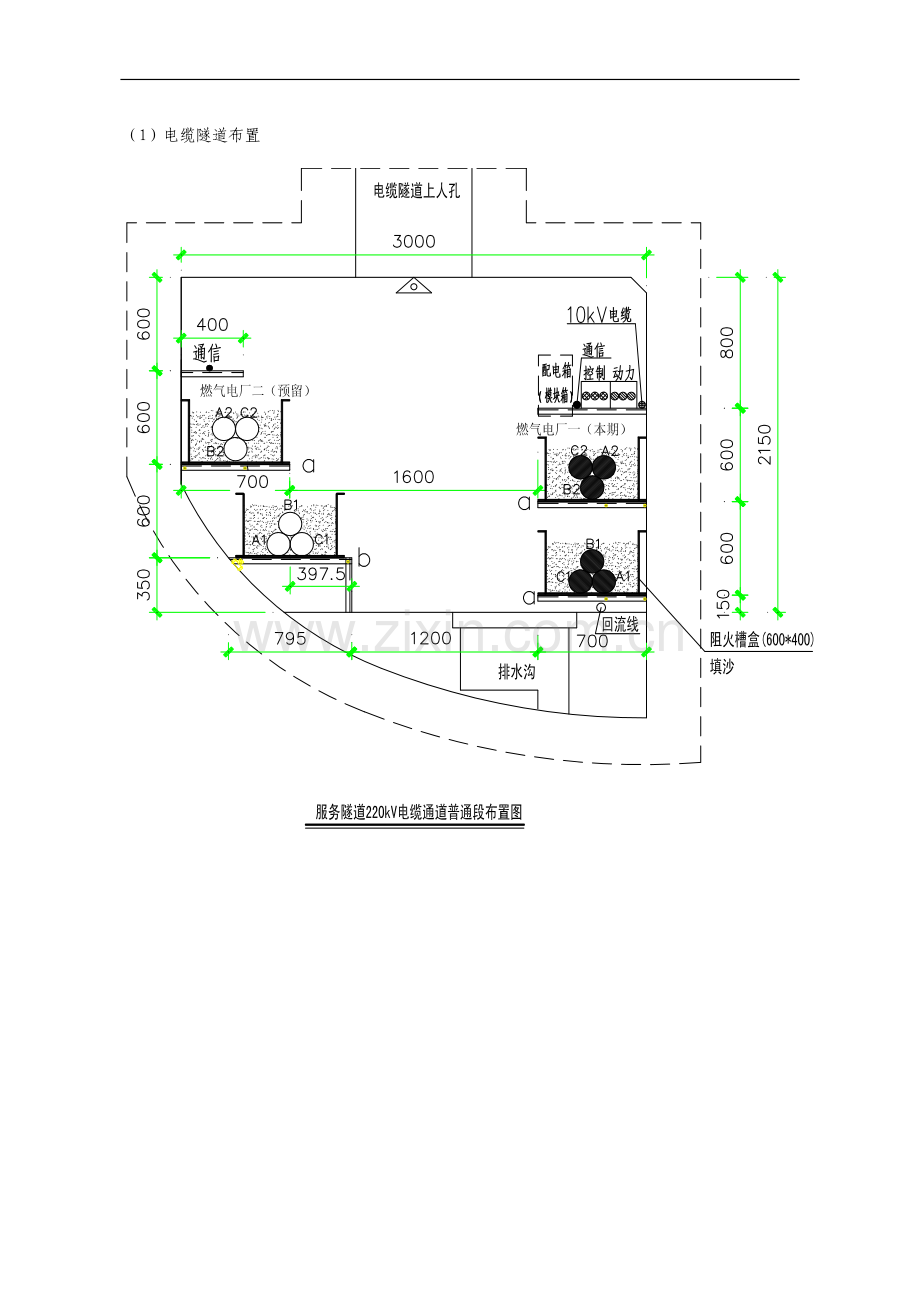

（1）电缆隧道布置

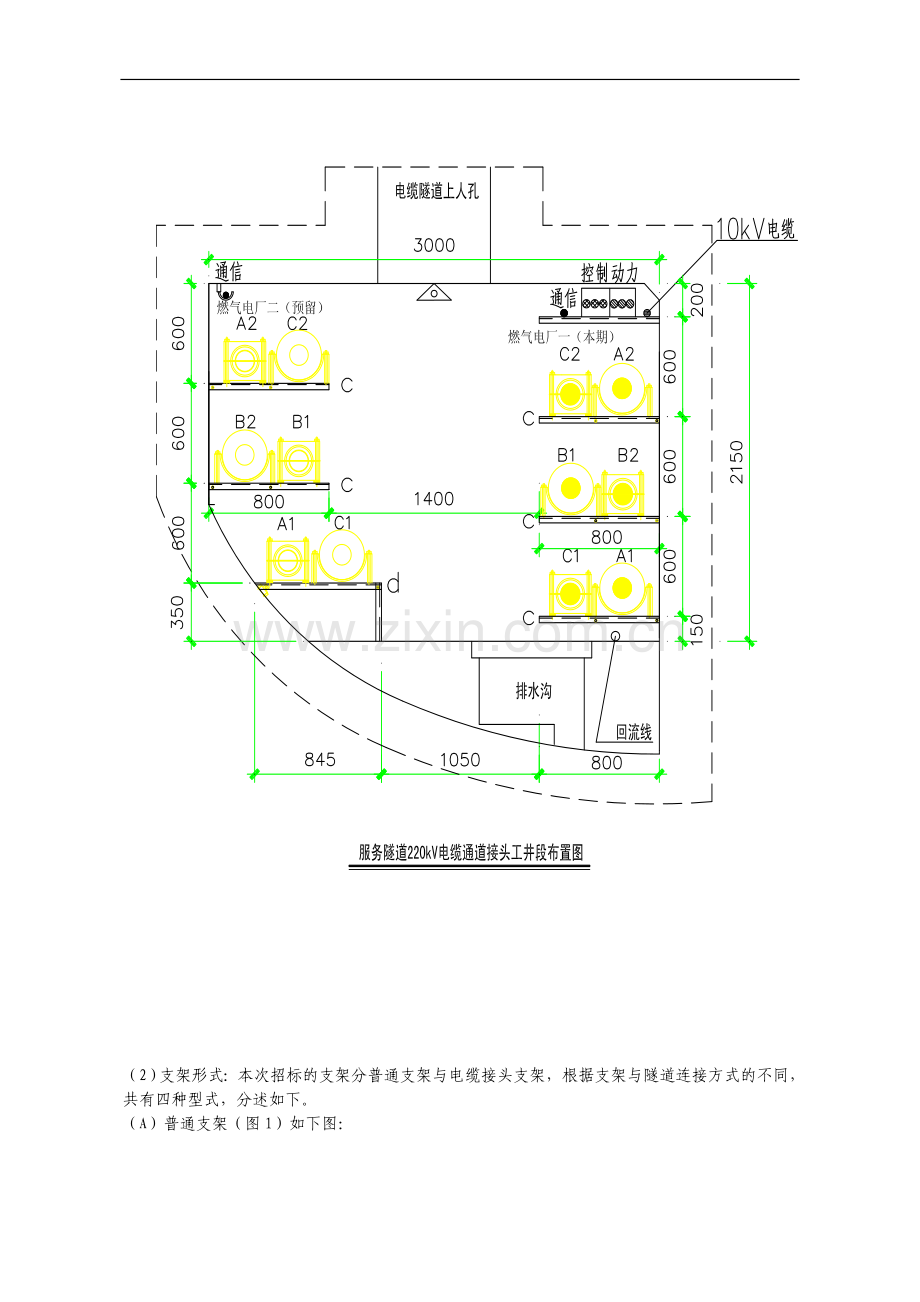

（2）支架形式：本次招标的支架分普通支架与电缆接头支架，根据支架与隧道连接方式的不同，共有四种型式，分述如下。
（A）普通支架（图1）如下图：

（B）弧形连接支架（图2）如下图：

（C）电缆接头支架（图3）如下图：

（D）弧形电缆接头支架（图4）如下图：
说明：电缆支架C（图3）、D（图4）留孔中，除三芯电缆固定夹具安装孔尺寸为φ15外，其余安装孔尺寸都为φ17.5。

（3）支架荷载
项目/支架形式
（A）、（B）
（C、D）
静载（kg）
700
500
活载（kg）
100
100
投标人在设计支架时，尚应考虑荷载系数，其中静载系数不小于1.4，活载系数不小于1.35。投标人须同时提供投标产品的纵向可承受荷载，对电缆放线施工提出要求。
