线切割实习总结
线切割实习
编程格式：（三B程序）
B：X B ：Y B：记数长度+记数方向+加工指令
B：X， 后面跟的是X方向走向长度，无正负之分 单位：UM
B：Y后面跟的是Y方向走向的长度，无正负之分
B：记数长度，后面分的是选择性，加工直线时B后面跟的是X或Y方向最长的值（单位：UM），园弧加工B后面跟的是四个象限的园弧在记数方向上的投影长度之和。加工指令， L1—L4 SR1—SR4 NR1—NR4
结束程序：DD
程序跳步：AA

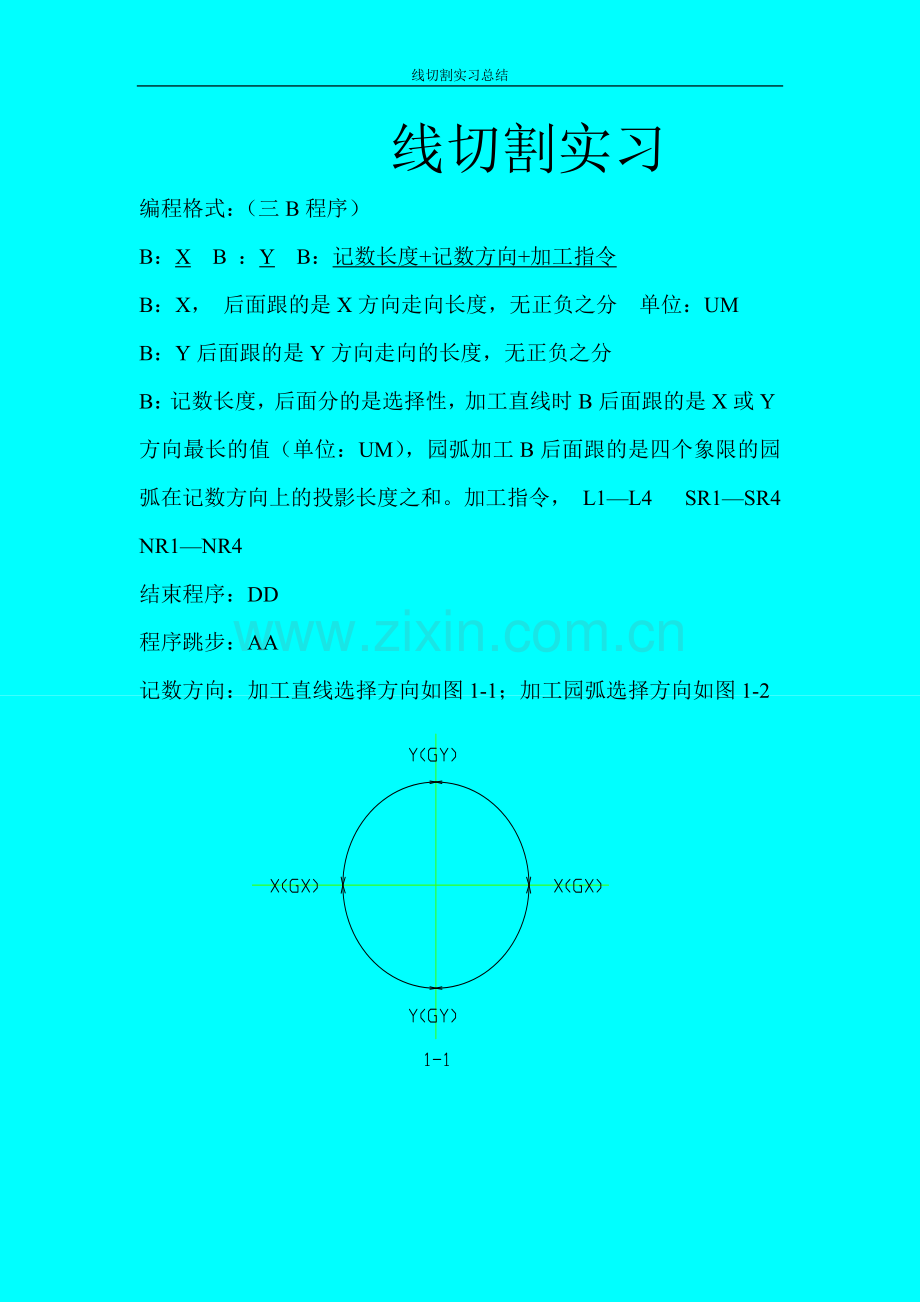

记数方向：加工直线选择方向如图1-1；加工园弧选择方向如图1-2

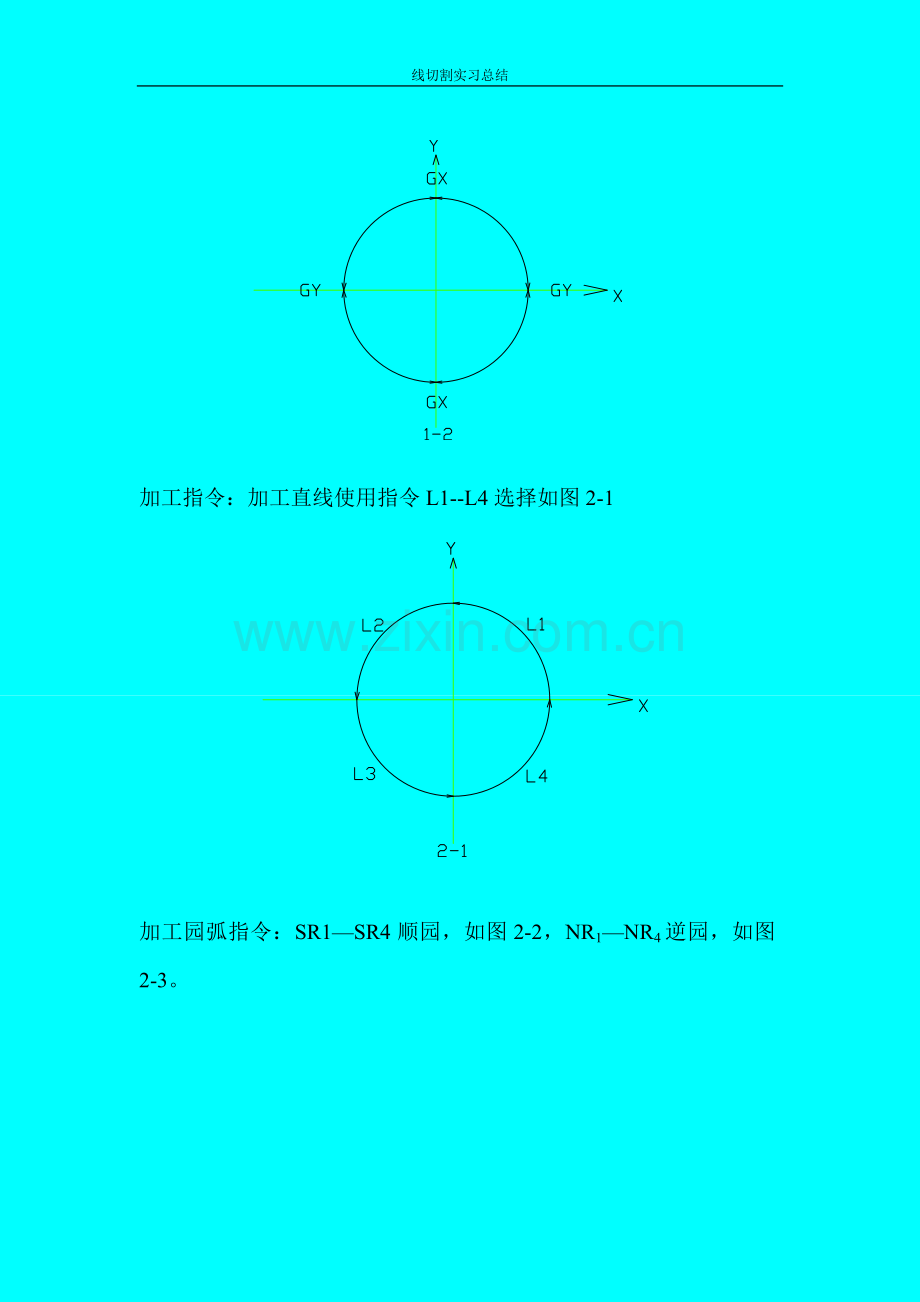

加工指令：加工直线使用指令L1--L4选择如图2-1

加工园弧指令：SR1—SR4顺园，如图2-2，NR1—NR4逆园，如图2-3。

园弧编程格式：
B：X B ：Y B：投影 GX/GY SR/1NR1
程序例：

B0 B6000 B6000 GY L2
B5500 B0 B5500 GX L1
B0 B5500 B5500 GY L4
B5500 B0 B5500 GX L3

B800 B0 B1600 GY SR2
注释：
B1600：四个象限是圆弧在记数方向上的投影长度之和
GY：加工圆弧终点
SR2：加工指令以起点确定
判断顺圆逆圆：
顺圆：SR 逆圆：NR

L1 Oº≤a<90º
L2 90º≤a<180 º
L3 180º≤a<270 º
L4 270º≤a<360 º
记数方向：
