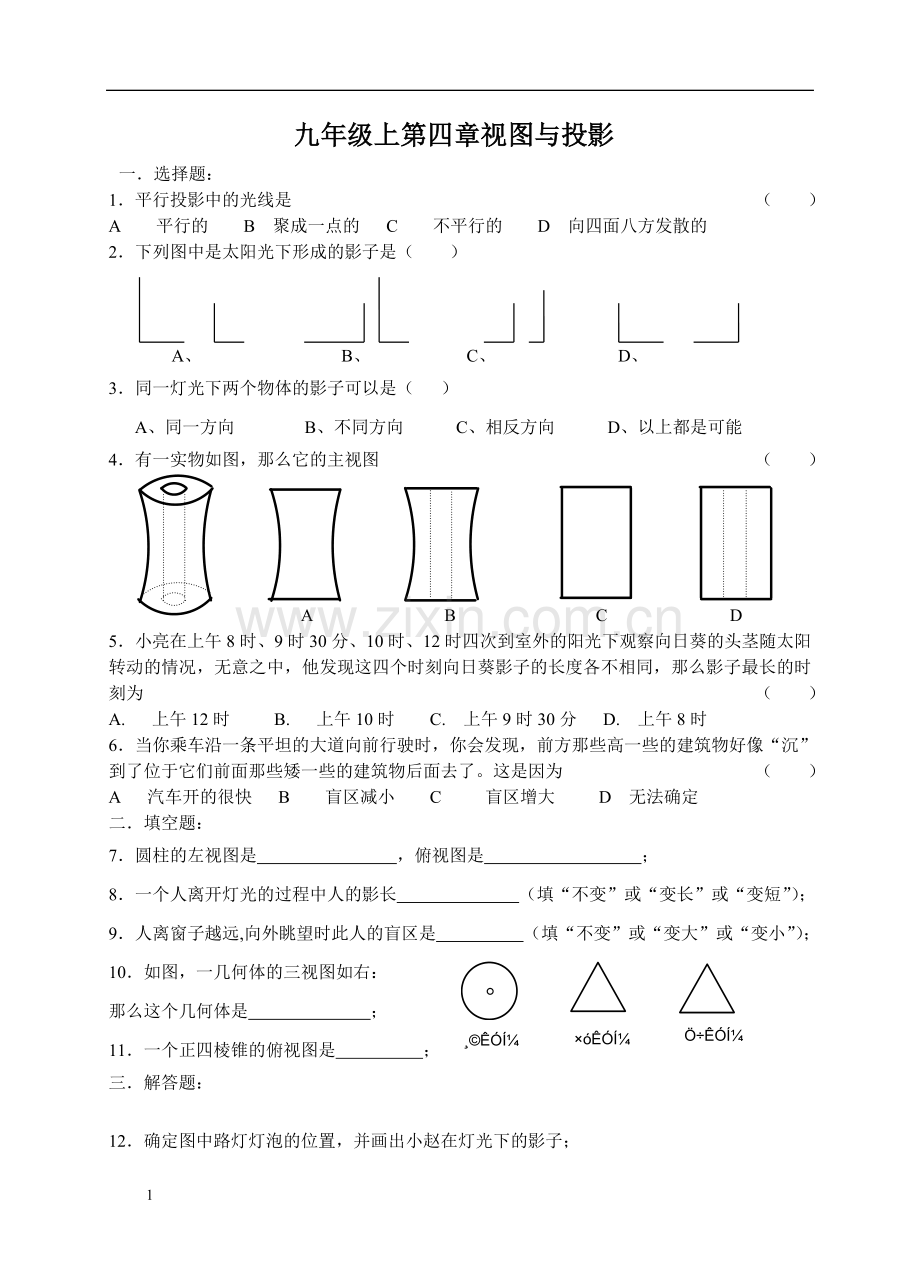

九年级上第四章视图与投影
一． 选择题：
1．平行投影中的光线是 （ ）
A 平行的 B 聚成一点的 C 不平行的 D 向四面八方发散的
2．下列图中是太阳光下形成的影子是（ ）

A、 B、 C、 D、
3．同一灯光下两个物体的影子可以是（ ）
A、同一方向 B、不同方向 C、相反方向 D、以上都是可能
4．有一实物如图，那么它的主视图 （ ）

A B C D
5．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为 （ ）
A. 上午12时 B. 上午10时 C. 上午9时30分 D. 上午8时
6．当你乘车沿一条平坦的大道向前行驶时，你会发现，前方那些高一些的建筑物好像“沉”到了位于它们前面那些矮一些的建筑物后面去了。这是因为 （ ）
A 汽车开的很快 B 盲区减小 C 盲区增大 D 无法确定
二．填空题：
7．圆柱的左视图是 ，俯视图是 ；
8．一个人离开灯光的过程中人的影长 （填“不变”或“变长”或“变短”）；
9．人离窗子越远,向外眺望时此人的盲区是 （填“不变”或“变大”或“变小”）；
10．如图，一几何体的三视图如右：
那么这个几何体是 ；
11．一个正四棱锥的俯视图是 ；
三．解答题：

12．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子；

13．画出下面实物的三视图：

14．已知，如图，AB和DE是直立在地面上的两根立柱.AB=5m，某一时刻AB在阳光下的投影BC=3m.
（1）请你在图中画出此时DE在阳光下的投影；
A
E
D
C

B
（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长.

15.为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光.如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼.已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定情况下，请问新建楼房最高多少米？（结果精确到1米.，）

水平线

A

B

C

D

30
°

新

楼

1
米

40
米

旧

楼

2
