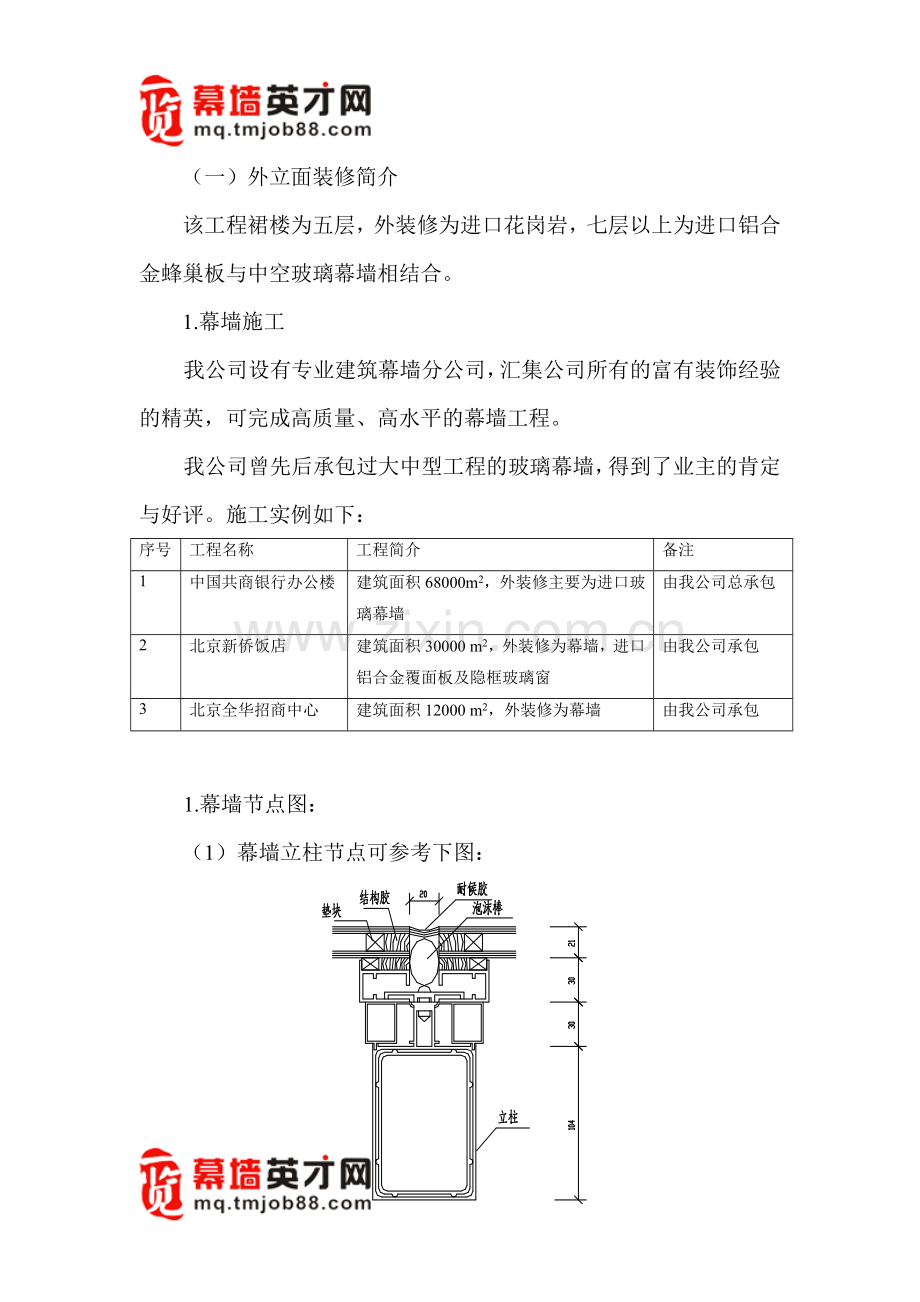

（一）外立面装修简介
该工程裙楼为五层，外装修为进口花岗岩，七层以上为进口铝合金蜂巢板与中空玻璃幕墙相结合。
1.幕墙施工
我公司设有专业建筑幕墙分公司，汇集公司所有的富有装饰经验的精英，可完成高质量、高水平的幕墙工程。
我公司曾先后承包过大中型工程的玻璃幕墙，得到了业主的肯定与好评。施工实例如下：
序号
工程名称
工程简介
备注
1
中国共商银行办公楼
建筑面积68000m2，外装修主要为进口玻璃幕墙
由我公司总承包
2
北京新侨饭店
建筑面积30000 m2，外装修为幕墙，进口铝合金覆面板及隐框玻璃窗
由我公司承包
3
北京全华招商中心
建筑面积12000 m2，外装修为幕墙
由我公司承包

1.幕墙节点图：
（1） 幕墙立柱节点可参考下图：
隐框幕墙节点立柱示意图
（2） 幕墙通过预埋件与主体结构连接起来，连接方式可参考下图：
立柱与主体连接示意图
（3） 铝合金蜂巢板安装节点可参考下图：

铝合金蜂巢板安装示意图
2.幕墙施工
（1）单元式幕墙的现场安装工艺流程
土建施工埋T形槽铁件®穿入T形螺钉，固定牛腿®牛腿精确找正®焊接牛腿®将胶带大致挂好，幕墙吊装就位®幕墙调整与固定®塞及热压胶带®安装室内窗台板与内扣板®梁柱间防火矿棉的填充。
（2）元件式幕墙的现场安装工艺流程：
现场放线测量®主、次龙骨装配®楼层紧固件安装®安装主龙骨®主龙骨抄平、调整®安装次龙骨®安装保温镀锌钢板®在镀锌钢板上焊铆螺钉®安装保温矿棉®安装楼层封闭镀锌板®安装玻璃密封条、卡®安装中空玻璃®安装侧压力板®镶嵌密封条®安装玻璃幕墙铝盖条®清扫®验收、交工。
（3）幕墙施工的质量要求
ａ.幕墙以及铝合金构件要求横平竖直、标高正确、表面不允许有机械损伤，如划伤、擦伤、压痕，也不应有处理缺陷，如斑点、污迹、条纹等。
ｂ.幕墙全部外露金属件从任何角度看，都应是平整的外表，任何小的变形、波纹、紧固件的凹进或凸出皆不允许。
　ｃ.施工现场焊接的钢件焊缝，皆应在现场涂二道防锈漆。
ｄ.与砌体、抹面或混凝土表面接触的金属表面，涂沥青漆，最少100mm厚。
ｅ.密封缝须铲平、打光，密封剂应连续“湿”密封，以保证接缝完全水密封，密封应均匀一致，并进行清理。
f.玻璃安装须按设计意图，保持玻璃边缘与龙骨的上下、左右两边空隙正确。
（4）幕墙施工的质量要求
a.竖向龙骨垂直偏差不超过3mm。
b.横向龙骨水平偏差同层不超过6mm。
c.理论平面位置或标高偏差:包括垂直、水平、定位尺寸、弧形角长度等偏差，在任何位置的总值不超过9mm。
d.表面用3m靠尺检查,在任何方向偏差不超过3mm。
（5）安全措施
a.在吊运安装主次龙骨，测量放线，紧固件安装等施工时，在内柱上通长拉两道水平ø6.5mm钢丝绳，并同时拉立网，操作人员戴安全帽、安全带，将安全带系在钢丝绳上。
b.幕墙施工用电应配专用电缆、配电箱、由专人负责。
c.玻璃安装吸盘机应设专人负责操作，当停电时，应立即用手动阀将玻璃放回支架，玻璃应先擦干净，表面不允许有泥土、污物，否则会使吸盘漏气，发生事故。
d. 所有幕墙操作施工人员应定期进行身体检查，严禁不适宜高空工作的人员进行幕墙施工作业。
e. 成立专职检查组，负责幕墙施工安全检查，重点是对电器、机械、钢丝绳、安全带等进行检查。
