锥阀一定开度下内流体的流动分析
一、实例概述
本研究对象为外流式有座锥阀,其结构如图1所示,锥阀主要由阀座、阀芯及阀芯凸台等组成,d=100mm,D=107mm,半锥顶角,锥阀内的流体流动为单向流,本实例中采用水作为介质进行学习分析。锥阀的几何简化模型如图2所示。
图1 锥阀结构原理图 图2 锥阀的几何简化模型
二、 模型建立
1. 启动gambit,创建好新文件,在主菜单中Solver下选择Fluent5/6求解器。
2. 绘制点(0,0,0)、点(0,150,0)、点(-3.5,153.5,0)、点(-90,153.5,0)、点(-90,223.5,0)、点(0,223.5,0)、点(0,180.5,0)、点(-8.5,180.5,0)、点(-8.5,167,0)、点(50,127,0)、点(100,0,0)、点(100,150,0)、点(103.5,153.5,0)、点(190,153.5,0)、点(190,223.5,0)、点(100,223.5,0)、点(100,180.5,0)、点(108.5,180.5,0)、点(108.5,167,0),共十九个点。

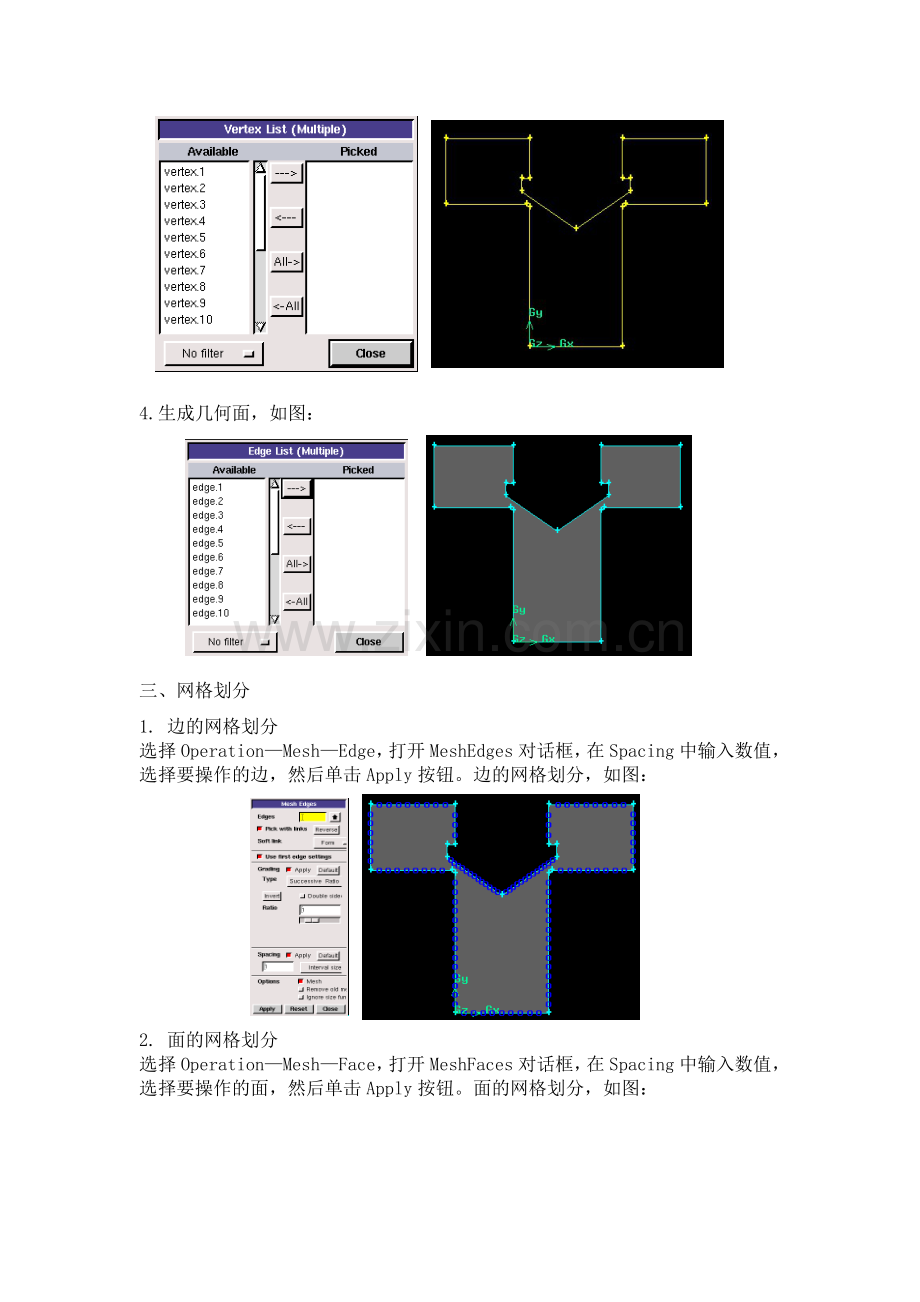

3. 简历两点间的线段,共二十条。如图:
4.生成几何面,如图:
三、 网格划分
1. 边的网格划分
选择Operation—Mesh—Edge,打开Mesh Edges对话框,在Spacing中输入数值,选择要操作的边,然后单击Apply按钮。边的网格划分,如图:
2. 面的网格划分
选择Operation—Mesh—Face,打开Mesh Faces对话框,在Spacing中输入数值,选择要操作的面,然后单击Apply按钮。面的网格划分,如图:
四、边界条件类型的指定
选择Operation—Zones打开Specify Boundary Types对话框,指定边界类型,定义为自由流出,如图:
五、 mesh文件的输出
选择file—Export—Mesh就可以打开输出文件对话框,须选中Export 2-D(X-Y)Mesh,表示输出的为二维模型网格文件,如图:
六、 求解计算
1. 打开FLUENT6.3.26,选择2d计算器。
2. 读入123456.mesh文件并检测,如下:
> Reading "C:\Documents and Settings\Administrator\123456.msh"...
401 nodes.
108 mixed wall faces, zone 3.
7 mixed outflow faces, zone 4.
7 mixed outflow faces, zone 5.
10 mixed velocity-inlet faces, zone 6.
602 mixed interior faces, zone 8.
334 quadrilateral cells, zone 2.
Building...
grid,
materials,
interface,
domains,
zones,
default-interior
zone-1
zone-2
zone-3
wall
fluid
shell conduction zones,
Done.
3. 执行Grid—scale命令,设置计算区域尺寸。
4. 执行Define—Models—Solver命令,进行模型设置。
5. 执行Define—OperatingConditions命令,进行操作环境的设置,设置环境为1 个大气压,且不考虑重力。
6. 执行Define—Materials命令,定义流体为水,如图:
7. 执行Define—BoundaryConditions设置边界条件,如图:
8.执行Solve—Controls—Solution进行求解参数的设置,设置Pressure-Velocity Coupling对应的求解方式为SIMPLEC;Doscretization对应的Pressure差分方式为SecondOrder;Momentum对应的差分方式为SecondOrderUpwind,如图:
9.执行Solve—Initialize—Initialize命令,进行初始化操作,设置ComputeFrom为zone-1,依次单击Init、Apply和Close,如图:
10.执行Solve—Monitors—Residual命令,打开残差图,如图:
11.执行File—Write—Case & Data命令,保存当前Case和Data文件。
12.执行Solve—Iterate命令开始迭代,如图:
13.执行Display—Contours命令,显示速度轮廓,如图:
14.执行Plot—XYplot命令,显示某边上的速度剖面,如图:
15.保存case文件。
16.安全退出FLUENT。
