码道资源问题造成同一小区下拨打语音电话正常，
拨打视频电话不能连接案例编号：TD20090220-1
主要完成人：李文华（13970919966）
审核人：李柳根（13970080110）
主要完成部门: 江西移动网络管理中心无线室
案例发生时间：2009-02-20
案例发生地点：南昌市
涉及网络/范围：南昌TD网络/水晶宫基站
设备厂家：华为（鼎桥）

现象描述：
用2个TD手机在水晶宫基站拨打语音电话，主被叫均占用同一小区信号时，通话正常，但拨打视频电话不能连通。
分析过程：
根据上述问题现象，重点从以下几方面入手进行检查
1、检查硬件设备是否存在告警。
2、检查SAALLNK链路状态和AAL2PATH状态是否正常。
3、视频电话需要的传输资源比语音资源要大，检查传输资源是否够。
4、专用业务信道资源不够。
处理过程：
对照上述分析过程进行一一排查，首先登录LMT-B查看，基站没有告警信息。然后检查基站信令链路和用户面通道状态，DSP SAALLNK结果显示4条SAALLNK正常，对应查看NCP/CCP/ALCAP都正常，DSP AAL2PATH结果显示也是正常。再对传输进行增扩资源，针对测试时主叫和被叫同在该测试基站下，语音通话都正常，但是主叫和被叫同在该基站下做视频通话就不能建立的现象，我们在怀疑传输资源不够的情况下做了另一种情况测试：主叫或被叫一方占用该小区信号，另一方主叫或被叫占用其它基站下用户进行测试，结果发现视频通话正常，码道占用情况如下：

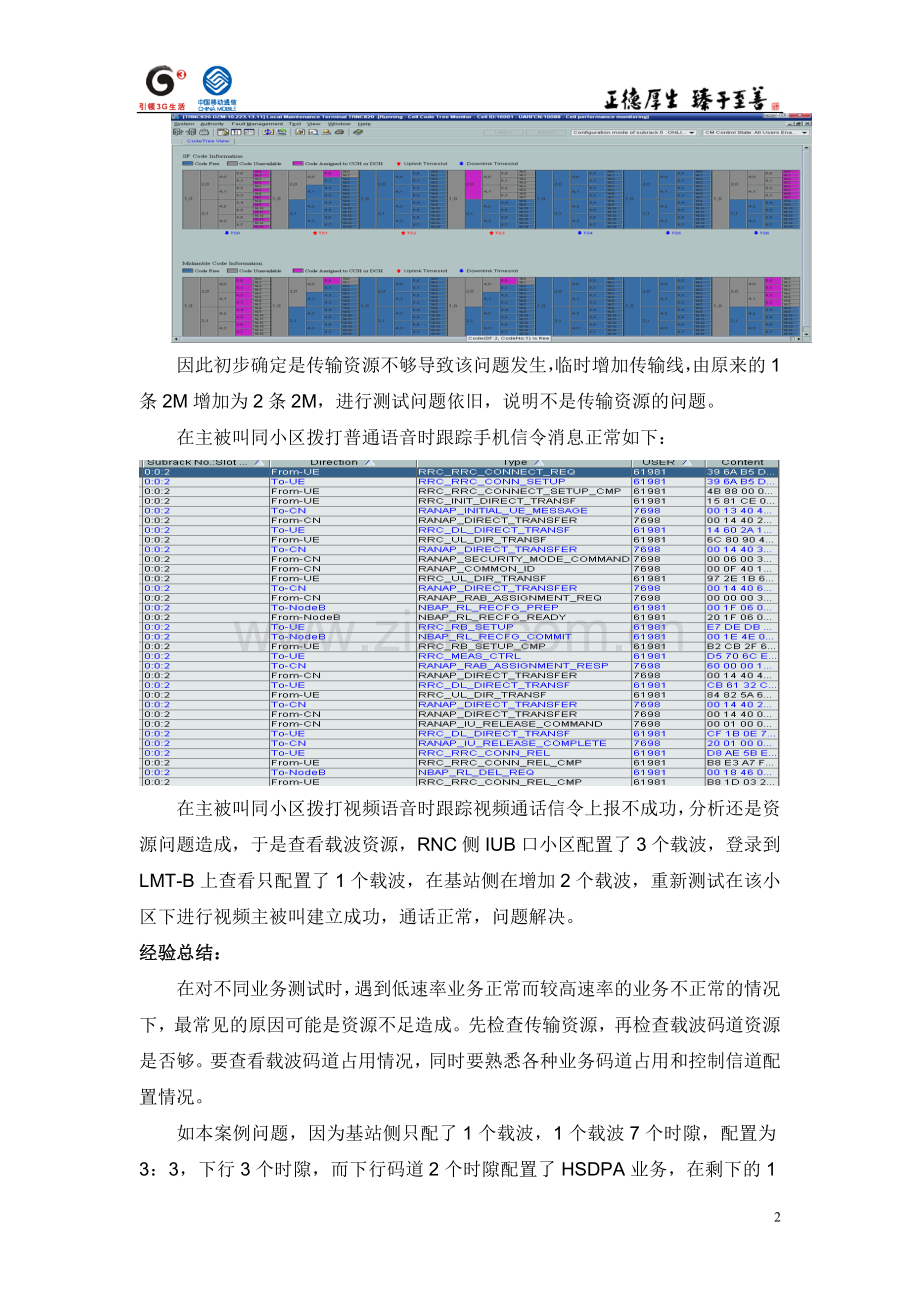

因此初步确定是传输资源不够导致该问题发生，临时增加传输线，由原来的1条2M增加为2条2M，进行测试问题依旧，说明不是传输资源的问题。
在主被叫同小区拨打普通语音时跟踪手机信令消息正常如下：

在主被叫同小区拨打视频语音时跟踪视频通话信令上报不成功，分析还是资源问题造成，于是查看载波资源，RNC侧IUB口小区配置了3个载波，登录到LMT-B上查看只配置了1个载波，在基站侧在增加2个载波，重新测试在该小区下进行视频主被叫建立成功，通话正常，问题解决。
经验总结：
在对不同业务测试时，遇到低速率业务正常而较高速率的业务不正常的情况下，最常见的原因可能是资源不足造成。先检查传输资源，再检查载波码道资源是否够。要查看载波码道占用情况，同时要熟悉各种业务码道占用和控制信道配置情况。
如本案例问题，因为基站侧只配了1个载波，1个载波7个时隙，配置为3：3，下行3个时隙，而下行码道2个时隙配置了HSDPA业务，在剩下的1个时隙前两个码道被HSDPA下行控制信道占用。对于语音电话12.2K，占用两个码道，主叫、被叫同时在该小区下可以实现；而视频电话一个用户需要占用8个码道，现在下行空闲码道14个，所以两个用户同时在该小区下做视频业务不能建立，在基站侧增加两个载波后视频问题解决。
该案例出现有一定的特殊性：一是在我省刚开通HSTPA初期，二是上下时隙配置为3：3，三是载频配置较少，目前我省上下时隙配置均为2：4，且载波配置多为2块载波。但由此案例可引发对问题的思考如下：
1、不同业务占用资源不同，因此，要针对不同区域不同业务需求去配置网络资源，在2G网络中重点考虑的是话务量，而3G网络不仅与话务量有关而且与业务类型有关。
2、因为码道等资源直接影响用户接入和用户占用，为此，可分析和优化一些参数设置，在同样资源情况下提高用户接入数量等，提高资源利用率。
