Pro/E简单的模拟装配动画

日期：2007-1-2 13:47:54 人气：357     [大 中 小]
上一页
[1]
下一页

关于模拟动画的教程实在太少了，抽点时间写个简单的教程，不对之处还请高手多多指正~~~~~~~~~

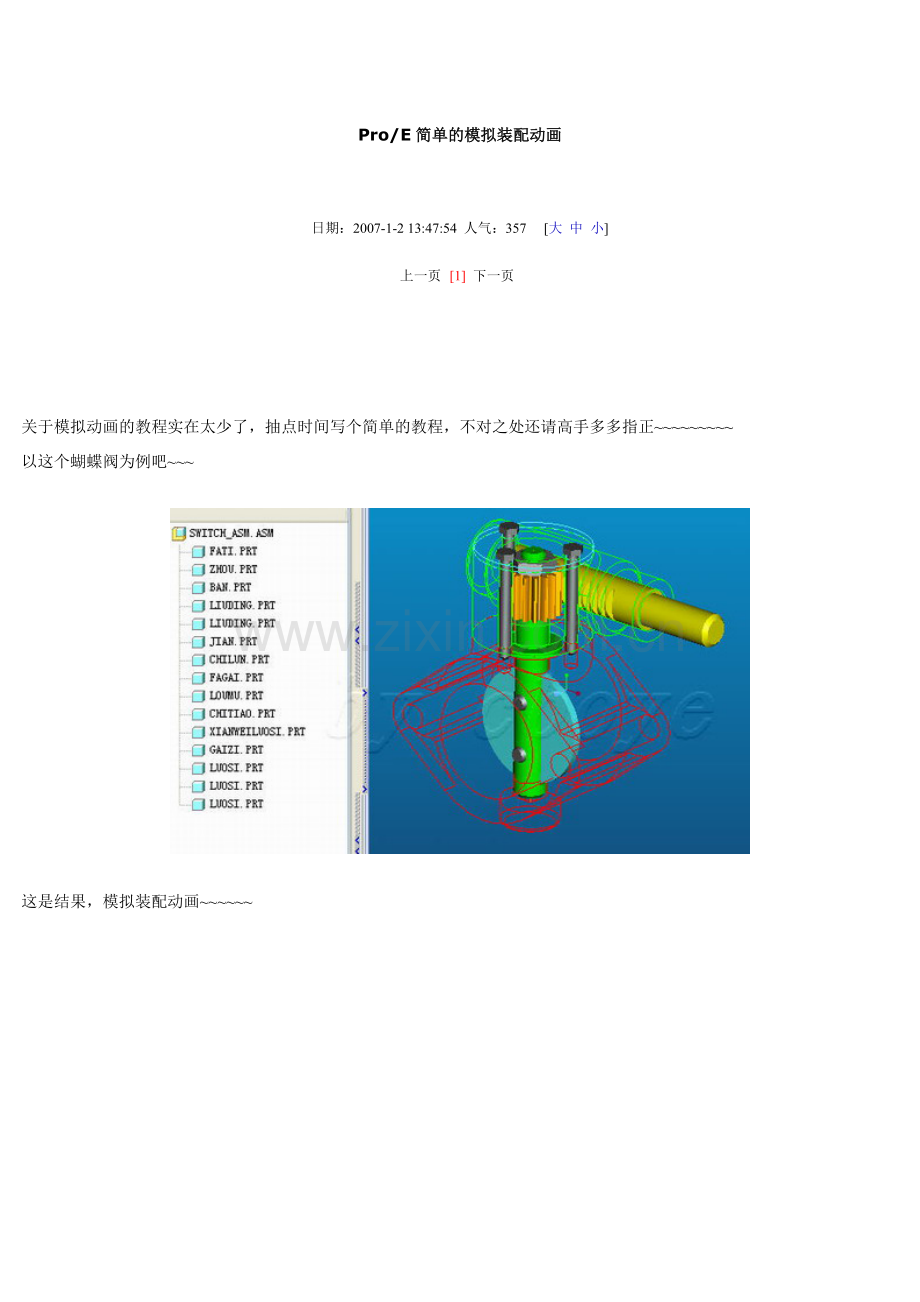

以这个蝴蝶阀为例吧~~~

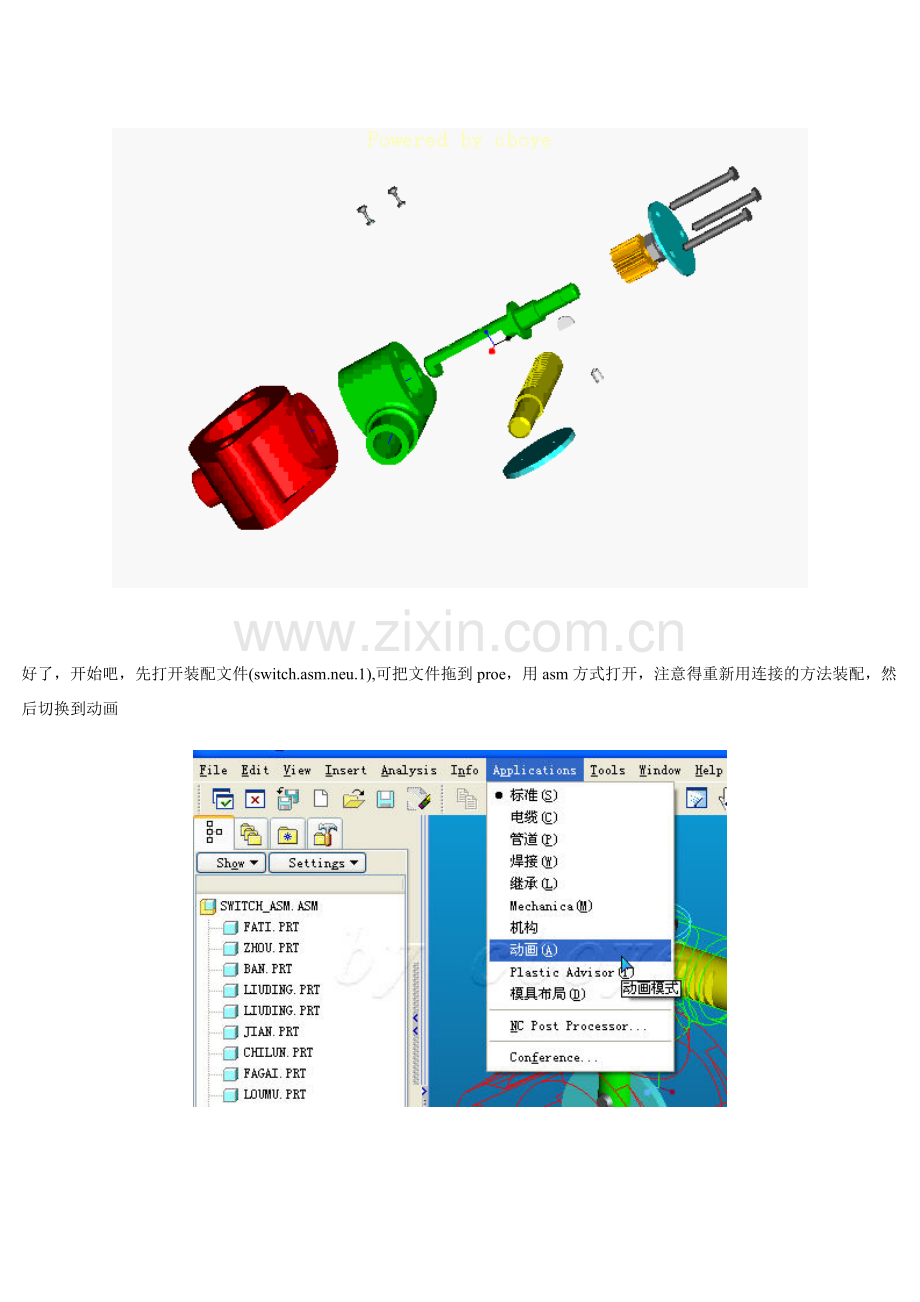

这是结果，模拟装配动画~~~~~~

好了，开始吧，先打开装配文件(switch.asm.neu.1),可把文件拖到proe，用asm方式打开，注意得重新用连接的方法装配，然后切换到动画

图1

第一步，先把所有零件各自设为一个body（注意，这里只做装配动画，所以用这个方法最简单，若动画里同时要用到仿真则不能用这个）

图2

接下来就是拍照，即记下零件之间的相对位置，注意顺序应相反过来~~~

图3

用小手拖动零件到合适的位置，注意顺序

图4

拍个照~~~~~~~~

图5

重复以上两个步骤，拍下倒数第二个零件的位置~~~~~~~

图6

同理，将所有零件都拖出来，并拍下照

图7

接下来就是插入Key Frame了，注意顺序要相反过来哦~~~~~

图8

可能要改一下动画时间

图9

最后，运行动画~~~~

图10
