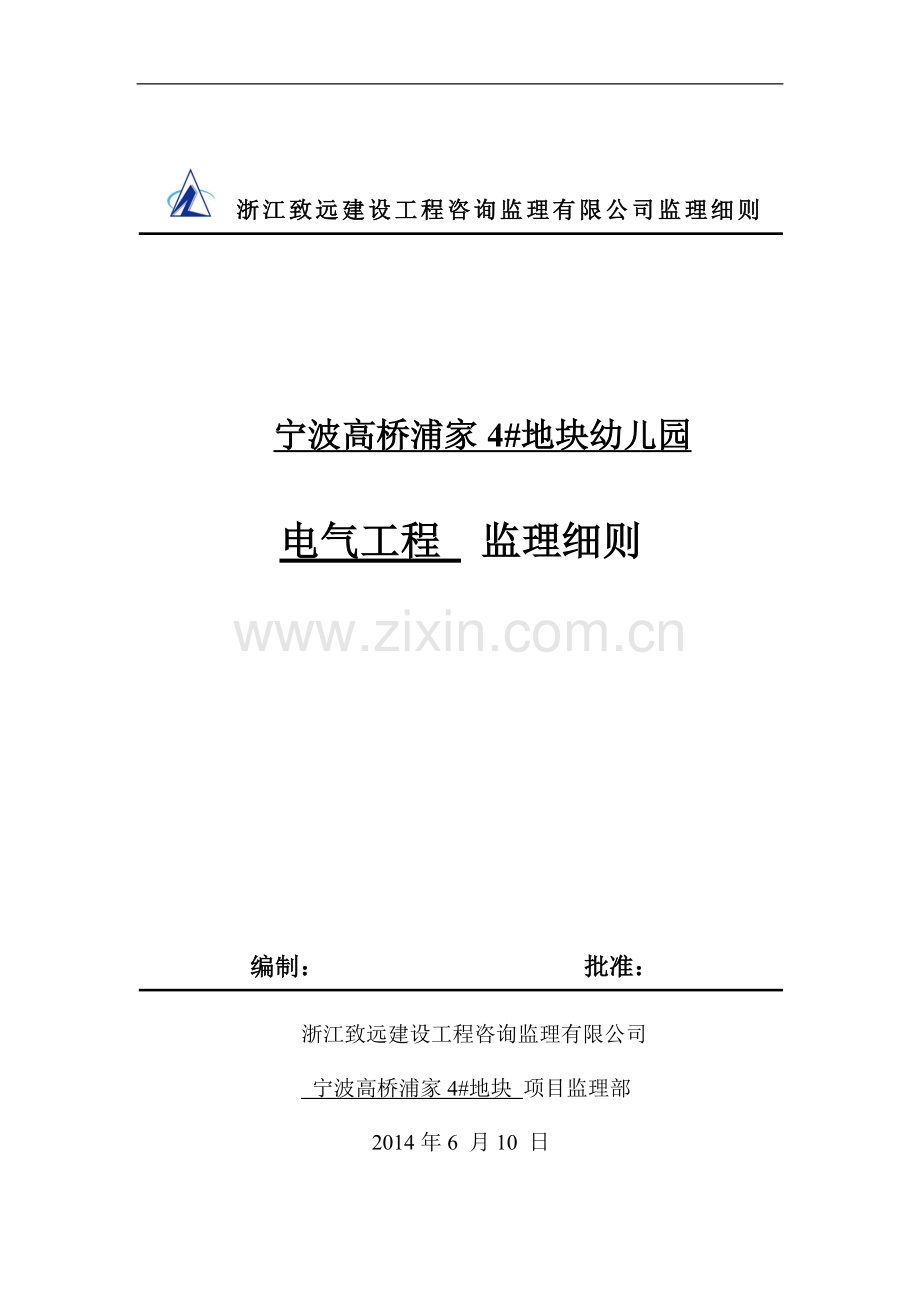

高桥幼儿园工程电气工程监理细则.doc

浙江致远建设工程咨询监理有限公司监理细则

宁波高桥浦家4#地块幼儿园

电气工程 监理细则

编制： 批准：
浙江致远建设工程咨询监理有限公司
宁波高桥浦家4#地块 项目监理部
2014年6 月10 日

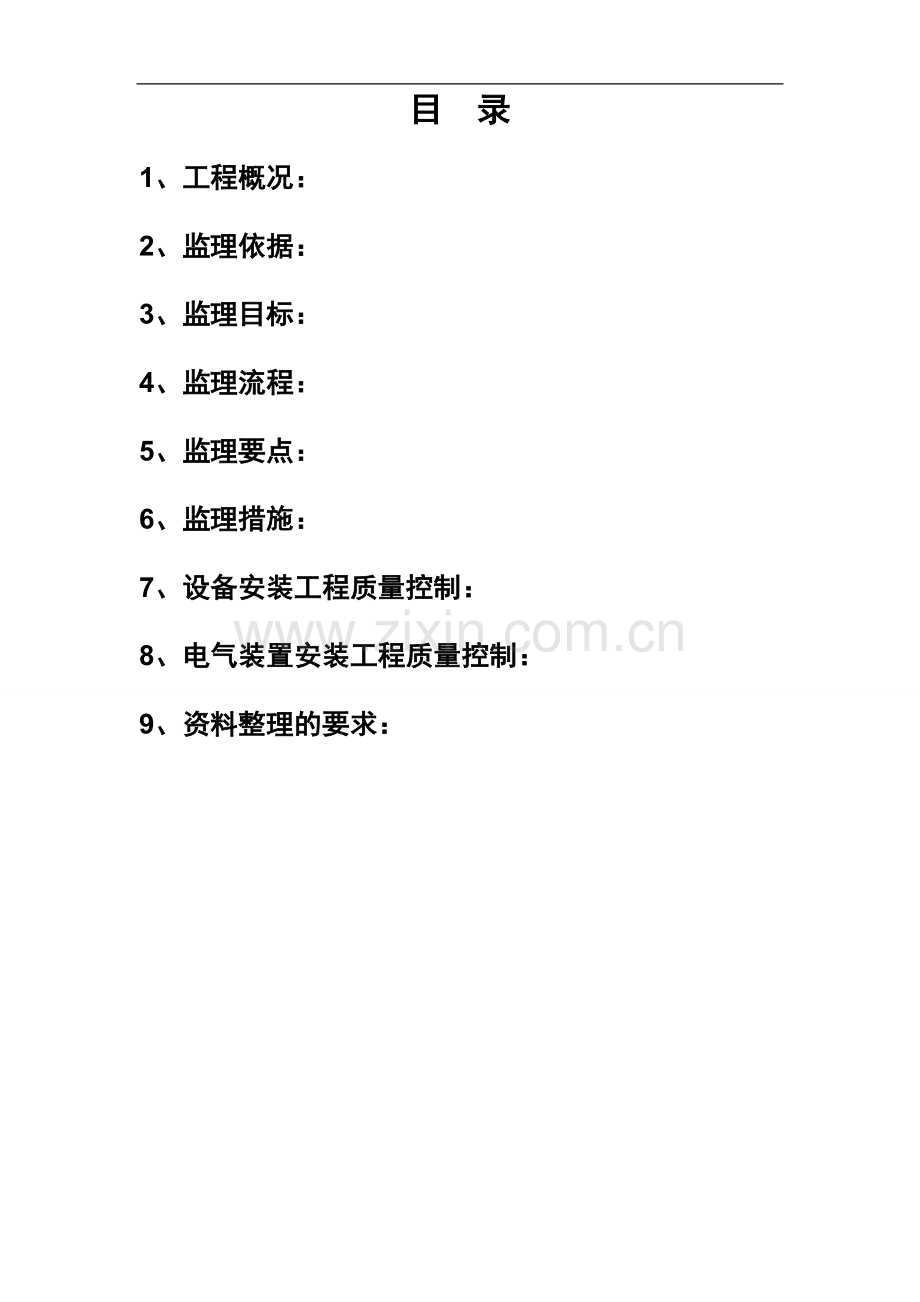

目 录
1、工程概况：
2、监理依据：
3、监理目标：
4、监理流程：
5、监理要点：
6、监理措施：
7、设备安装工程质量控制：
8、电气装置安装工程质量控制：
9、资料整理的要求：

1．工程概况
1.1项目名称：高桥镇浦家村4号居住地块（B地块）Ⅱ标 工程
1.2座落位置：宁波市高桥镇蒲家村
1.3各参建单位：
建设单位：宁波恒威地产控股有限公司
设计单位：宁波市建筑设计研究院有限公司
勘察单位：核工业金华工程勘察院
施工单位：宁波建工股份有限公司第一分公司
监理单位：浙江致远建设工程咨询监理有限公司

1.5工程规模：本工程设计包括红线内的以下电气系统：照明系统；动力配电系统；火灾自动报警系统；智能化供电系统；防雷接地系统。
工程类型：地上三层框架结构建筑面积3971.92平方米、本工程属于多层建筑、与土建工程有关的动力供电由小区专变低压配电柜四路电源引入。
1）电气配电系统、低压配电系统采用~220/380v放射式和树干式相结合的方式供电，三级负荷采用单电源供电，二级负荷采用双电源供电，其中二级消防负荷采用双电源末端切换或单电源加镍镉电池方式供电，二级非消防负荷采用双电源适当位置切换方式供电及消防报警供电系统照明供电系统。

1.6电气工程组成：
变配电系统

高低配电系统
防雷接地系统
照明系统
通讯电视系统

低压配电
电视系统
电话系统
室外照明
室内 照明
防雷接地
保护接地

1.7工程特点：
1．7．1供电方式：采用三相五线制从小区专变低压配电柜四路电源引入埋地YJV22-4x95+1x50SC100FC、YJV22_4x185+1x95SC150FC、YJV22_4x35+1x16SC50FC、NHYJV22—5X10SC40FC。
1．7．2 敷设方式：干线采用铜芯电缆穿钢管埋地，支线穿KBG管，沿墙、地面、电缆桥架顶板采用暗敷方式。
1．7．3防 雷：按二类防雷防护，避雷网用Φ12镀锌钢筋焊接，引下线用柱内对角的钢筋焊接引下，整个接地系统利用基础钢筋和对角柱筋焊接成一体作自然接地、接地电阻小于1欧姆。
1．7．4通讯、电视系统：主管穿钢管暗敷，支管穿钢管暗敷。
1．7．5 PE、PEN干线金属管道、接地板均做等电位连接。
2.监理依据
2.1监理合同：
2.2设计文件：施工图，设计变更，施工图会审纪要。
2.3验收标准：
建设工程监理规范·GB50319-2013
建筑电气安装工程施工质量验收规范·GB-50303-2002
建筑防雷设计规范.GB50057-2010
建筑照明设计标准.GB-50057-2004
建筑施工安全检查标准·JGJ59-99
住宅建筑电气设计规范.JGJ242-2011
低压配电设计规范.GB50054-2011
民用建筑电气设计规范.JGJ16-2008
高层民用建筑设计防火规范.GB50045-95(2005版)
火灾自动报警系统设计防火规范.GB50116-98
住宅设计规范GB-50096-2011
3.监理目标：符合施工合同及国家有关规范要求
1）质量目标：一次性验收合格。
2）工期目标：合同工期

4.监理流程
电气工程施工阶段监理流程图

事前控制
参加设计交底

审查施工组织设计

审查特种工种人员上岗资质

督促检查施工单位质保体系建立

检查确认材料、设备报验

检查旁站施工质量

质量控制

参加隐蔽工程验收

参加处理工程质量事故

事中控制

参加审核分部分项工程质量

工程进度

调整施工计划
参加审核设计变更
参与审定施工单位年、季施工计划

转下页

转上页
评审施工单位提交工程质量验收报告

事后控制

参加工程系统联合试运转

督促检查竣工文件

参加竣工验收

协调保修工作

5控制要点
5.1投资控制要点：
1）在合同承包价外，尽量减少工程费用增加。
2）对发生的变更，隐蔽工程做好原始记录，为正确处理可能发生的索赔事件提供依据。
5.2进度控制要点：
1）根据承包商和业主签定的施工合同审查承包商编制的电气施工进度计划。
2）利用合同、经济等措施督促承包方按合同工期完成任务。
3）协调好各方关系，与土建密切配合，为电气施工创造有利条件。
5.3质量控制要点：
1）督促承包商按照《工程建设标准强制性条文》和设计文件、施工图纸组织施工。
2）督促承包商落实、完善质量保证体系，认真遵循“三检”制度。
6.1监理措施
1）协助承包商建立建全适合本工程的质量管理体系、技术管理体系和质量保证体系。从组织结构、专职管理人员的资质和特殊工种人员上岗证得到落实，从而保证“三大体系”在本工程中正常运行。
2）督促承包商及时报审各种施工方案，严格审查其中重要部位关键工序的施工工艺和确保工程质量的措施，审核后进行签认。
3）对承包商报送进场的工程材料、构配件、设备报审表及其质量证明资料进行审核，按规定的比例采用平行检验或见证取样方式进行抽验；未经检验或检验不合格的工程材料、构配件及设备等拒绝签认，并及时签发监理工程师通知单书面通知承包商将不合格的工程材料、构配件、设备限期撤离现场。
4）对隐蔽工程的隐蔽过程及关键工序、关键部位进行旁站，并对隐蔽工程报验申请和自验结果进行现场检查；对未经检查及检查不符合设计及规范要求的工程不予签认，并及时签发监理工程师通知单书面通知严禁下道工序施工；对于旁站以外的项目坚持巡视，使工程施工过程处于受控状态。
5）对施工过程中出现的质量缺陷及时通知承包商整改，并检查整改结果达到合格；如发现重大质量隐患，报请总监理工程师下达停工令，以便及时消除工程隐患及质量事故。
6）建立工程量统计表，对承包商填报的工程量完成清单和工程款申请表进行认真核对，将实际完成量与计划完成量进行比较分析，制定针对工程进度的调整措施，及时审核工程款支付申请表；未经验收或验收不合格的工程量及不符合合同规定的工程量拒绝计量和该部分工程款支付申请表的审核。
7）经常检查、分析施工过程中的工程进展情况是否达到工程监理规划中工程进度的要求，督促承包商切实遵守自行编制并已批准的施工方案中有关节点的实施。当实际进度符合计划进度时，要求承包商及时编制下一期进度计划。如果由于承包商进验现场的管理人员、施工人员、施工机械、机具及工程材料、设备等原因以及工序中因交接等因素导致实际进度滞后于计划进度时，书面通知承包商采取纠偏措施并监督实施。如果出现实际进度严重滞后于计划工期时，及时上报总监理工程师，与业主商定采取进一步措施。
8）熟悉有关图纸、技术资料和质量标准。审查建立材料的合格证及试验报告。审查施工方案、安全技术措施、要施工机械设备、人员上岗证，督促施工单位建立完善质保体系。
6.2钢管敷设
1）除埋设于砼内时外壁可不做防腐处理外，直埋于土层内钢管外壁应经两底沥青防腐。
2）钢管不应有折角和裂缝，管内应无铁屑及毛刺，切断口应平整，管口应光滑。
3）明配管一般采用螺纹连接，采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；采用套管连接时，套管长度宜为管外径的1.5～3倍，管与管的对口处应位于套管中心；镀锌钢管和薄壁钢管不应采用焊接连接；螺纹连接的里钢管，连接处两端应焊跨接地线。
4）暗配的黑线管与盒（箱）连接可用焊接连接，管口高出盒（箱）内壁3～5mm；明配或暗配镀锌钢管应采用锁紧螺母固定，管端螺纹外露2～3扣；薄壁管口跨接地线可以用卡子卡紧而不焊接；管子与设备间接连接，管口伸出地面≥200mm，管口应包扎紧密；室外增加防水弯头。
5）钢管的弯曲半径：明配管不宜小于管外径的6倍（即6D），暗配管不宜小于管外径的10倍（即10D），弯扁程度不应大于管外径的10%（即0.1D）,且电线保护管的弯曲处,不应存折皱、凹陷和裂纹。
6)明配钢管应排列整齐，固定点间距均匀，钢管管卡间最大距离见下表：
外
径
类
型

Φ15～20mm
Φ25～32mm
Φ40～50mm
Φ65mm以上
厚壁管
1.5m
2.0m
2.5m
3.5m
薄壁管
1.0m
1.5m
2.0m
—
7)暗配管应尽量减少交叉,管长超过8、15、20、30m有3、2、1、0弯头应设拉线盒。
8)进入落地式配电箱的电线保护管排列应整齐，管口高出配电箱基础面50～80mm。
9)螺纹连接的钢管接头应焊跨接地线，两端双面施焊，焊接长度不得小于跨接线直径的6倍，线径规格如下：
管径
Φ15～25mm
Φ32～38mm
Φ50～63mm
Φ70mm以上
接地线
Φ5
Φ6
Φ10（-25×3）
Φ8×2[（-25×3）×2]
6.3 PVC管敷设：
1)刚性PVC管材应必须符合阻燃自燃性能，应有产品质量保证书及使用许可证书。
2)敷设环境温度不应低于-15ºC，明敷时伸缩缝处设温度补偿装置，暗敷伸出地面或楼板应有保护措施，在砼内要有防机械损伤措施。
3)采用插入法连接时，插入深度为管内径的1.1～1.8倍；采用套接法连接时，套管长度为连接管口外径的1.5～3倍；用胶粘剂粘接接口，必须牢固密封。
6.4管内穿线：
1)低压电缆电线其额定电压不应低于500V，线间和线对地的绝缘电阻必须大于0.5兆欧。
2)同一交流回路的导线应穿入同一管内。
3)穿在管内的导线不应有接头、扭结。
4)管内导线包括绝缘层在内的总截面积的不应大于管子内径截面积的40%。
5)导线穿入刚管时，管口处应装设保护线或管保护导线，在不进入接线盒（箱）的垂直管口穿入导线处应将管口密封。
6)质量评定：现行有关质量验评标准，不合格须作处理。
6.5资料整理
1)材料报验，附材料合格证。
2)绝缘电阻测试记录。
3)施工记录（含隐蔽工程记录）。
4)自检记录。
5)质量评定记录。
6.6电缆桥架安装工程质量控制：
1) 学习有关图纸、技术资料和质量标准。
2) 进场材料、构件出具合格证按规定进行验收。
3)有已批准的施工方案及安全技术措施。
4)对施工人员的素质、施工机械配套程度进行考核、焊工要求持证上岗。
5)对操作人员进行技术交底。
6)核查施工现场，预埋件符合设计并安装牢固、脚手架及建筑废料等清理干净、通风管道、大型水、汽管道已基本就位，不会影响桥架的成品保护。
7)立柱、吊架安装
8)不同品种、规格、型号的桥架安装部位符合设计要求，并根据桥架层数，正确选用长度。
9)立柱、吊架间距：当无设计要求时，水平安装的支架为1.5～3m，垂直安装的支架为不大于2m。
10)立柱、吊架与顶板预埋件焊接牢固，要求由考试合格的焊工施焊。
11)立柱、吊架安装应垂直、沿桥架走向左右偏差不应大于10 mm。
12)托臂及梯架安装
13) 桥架的层间中心距顶板一般为350mm，少数有困难的部位可调整为250mm或300mm，当与管道交叉时，净距≥300mm（与热力管道交叉时，净距≥500mm）；电缆桥架与各种管道平行安装的最小净距：一般工艺管道为400mm，有保温的热力管道为500mm，无保温的热力管道为1000mm。
14)桥架安装方位，随桥架的走向，与建筑物的距离、标高等，均应符合设计要求。
15) 在桥架分支，引上引下应有适当的弯道和分支结构、连接两段不同宽度或高度的托盘时，应配置变宽或变高板。
16)当直线段桥架超过30m，或跨越建筑物伸缩缝时，应设托盘伸缩节。
17)托臂与立柱应垂直，扣件安装方位及螺栓穿引方向应一致。
6.7接地安装工程质量控制：
1)金属桥架及其支架全长应不少于2处与接地（PE）干线连接。
2)镀锌电缆桥架间连接板的两端不跨接接地线，但连接板的两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
3)防腐处理；所有焊缝及非镀锌支撑结构，均应刷防锈漆二遍，面漆一遍，面漆颜色应与桥架的颜色一致。
6．8质量评定执行有关质量验评标准，不合格的须作处理。
1）桥架产品说明书、试验记录。
2）材料及构配件的合格证及进场报验单。
3）施工自检记录。
4）质量评定记录。
6.9防雷接地装置安装工程质量控制：
1）本工程的防雷接地系统是利用建筑物基础钢筋作接地极，柱子钢筋为引上线与屋面的避雷网连接。严控材料和焊接两个要点。接地材料采用圆钢直径不小于12mm，采用扁钢不小于25×4mm，搭接长度≥6D（圆钢直径），双面焊。
2）利用基础钢筋作接地体必须设可测量接地电阻的测试点，不少于两点，距地500mm，还应有从基础钢筋引出与配电箱连接的重复接地点。利用建筑物柱子主筋做引下线时，S主筋≥4Φ10mm≥2Φ16 mm圆钢，搭接焊长度≥6D。
7、设备安装工程质量控制：
1）灯的型号及安装位置要符合设计要求。同一场所灯具高度≤5mm； >3kg重的灯具，加装Φ8以上的吊钩和螺栓安装保证安全，开关应控制相线。
2）插座安装高度要符合设计要求。同一场所的三相插座接线相位必须一致。单向两孔插座，面对插座的右孔与相线相连，左孔与零线相连。插座的接地端子不应与零线端子直接相连。
3）配电箱安装：位置型号要符合设计要求。安装横平竖直、牢固、整齐，配电箱应标明用电回路名称。配电箱内装设零线和保护接地线（PE）汇流排，零线与接地线应在汇流排上连接，不得绞接，并应有编号。配电箱与接地系统作可靠连接，接地线截面不得小于16mm2，用黄绿双色条纹的线作接地线。
8、电气装置安装工程质量控制：
1）学习有关图纸、技术资料及质量标准。
2）出具进场材料合格证及试验报告，国外进口灯具需备商检证明。
3）施工单位有完善的质保体系，施工方案，安全措施等。
4）对操作人员进行技术交底。
5）建筑装饰工程已达到照明装置安装条件。
6）照明器具的规格、型号及使用场所必须符合设计要求和验收规范规定。
7）器具及其支架牢固端正，位置正确，3kg以上的灯具必须预埋吊钩或螺栓并应牢固可靠。
8）低于2.4m以下的灯具的金属外壳应做好接地或接零保护,木质地板或地面材料具有绝缘性能者除外。
9）采用钢管作灯具吊杆时，钢管内径不应小于10mm，钢管厚度不应小于1.5mm，吊链灯具的灯线不应受拉力。
10）嵌入顶棚的装饰灯具应固定在专设的框架上，灯具的边框应紧贴在顶棚面上，矩形灯具的边框宜与顶棚的装饰线平行，其偏差不应大于5mm。
11）灯具开关，插座的接线应符合规范规定，同一场所的三相插座其接线的相位必须一致，单相三孔插座或三相四孔插座等的接地端子不应与零线端子直接连接。
12）照明箱安装位置，高度应以设计图纸为准，箱内应分别设置零线和保护接地线（PE线）汇流排，零线和保护地线应在汇流排上连接，不得绞接，并应有编号。
13）照明箱上应标明用电回路名称。
14）质量评定、执行有关质量验评标准，不合格的须作处理。
9、资料整理
1）材料合格证进场报验单及产品说明书。
2）照明器具绝缘电阻测试记录。
3）自检记录。
4）质量评定记录。
5）变压器、箱式变电所安装
6）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装
7）电线、电缆导管和线槽敷设
8）电缆头制作、导线连接和线路电气试验
9）建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装
10）建筑照明通电试运行
11）接地装置安装
12）裸母线、封闭母线、插接式母线安装
13）电缆沟和竖井内电缆敷设
14）电缆头制作、导线连接和线路电气试验
15）裸母线、封闭母线、插接式母线安装
16）避雷引下线和变配电室接地干线敷设
17）桥架安装和桥架内电缆线敷设
18）电缆沟内和电缆竖井内电缆敷设
19）接地装置安装
20）避雷引下线和变配电室接地干线敷设
21）地装置安装（接地装置电阻测试记录
22 ）建筑等电位连接
23）接闪器安装

浙江致远建设工程咨询监理有限公司、

编制：程永忠
2014.6．10
