筏板基础钢筋绑扎技术交底.doc

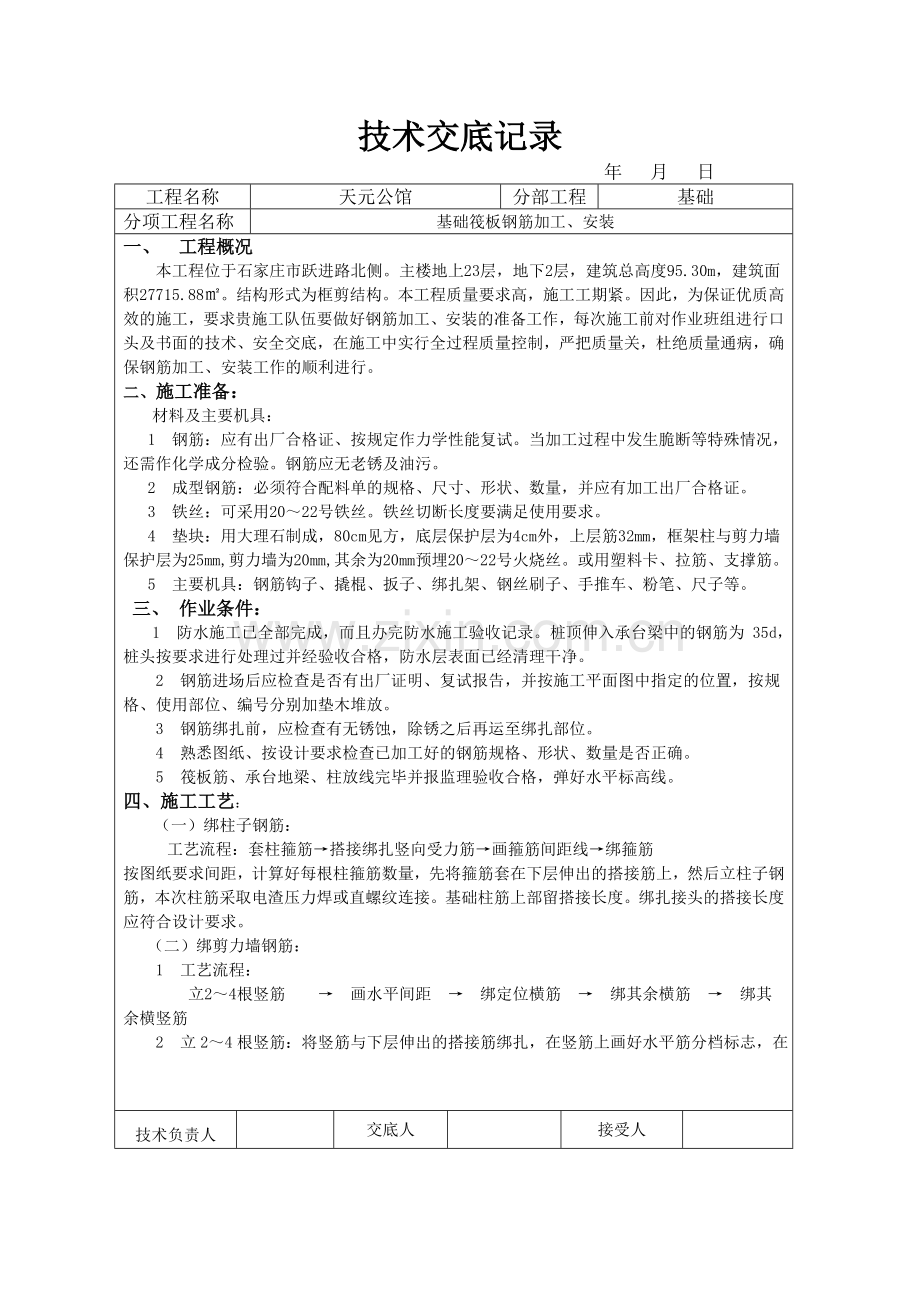

技术交底记录 年 月 日工程名称天元公馆分部工程基础分项工程名称基础筏板钢筋加工、安装一、 工程概况本工程位于石家庄市跃进路北侧。主楼地上23层，地下2层，建筑总高度95.30m，建筑面积27715.88。结构形式为框剪结构。本工程质量要求高，施工工期紧。因此，为保证优质高效的施工，要求贵施工队伍要做好钢筋加工、安装的准备工作，每次施工前对作业班组进行口头及书面的技术、安全交底，在施工中实行全过程质量控制，严把质量关，杜绝质量通病，确保钢筋加工、安装工作的顺利进行。二、施工准备： 材料及主要机具： 1 钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。 2 成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。 3 铁丝：可采用2022号铁丝。铁丝切断长度要满足使用要求。 4 垫块：用大理石制成，80cm见方，底层保护层为4cm外，上层筋32mm，框架柱与剪力墙保护层为25mm,剪力墙为20mm,其余为20mm预埋2022号火烧丝。或用塑料卡、拉筋、支撑筋。 5 主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。 三、 作业条件：1 防水施工已全部完成，而且办完防水施工验收记录。桩顶伸入承台梁中的钢筋为 35d，桩头按要求进行处理过并经验收合格，防水层表面已经清理干净。2 钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。3 钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 4 熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。 5 筏板筋、承台地梁、柱放线完毕并报监理验收合格，弹好水平标高线。四、施工工艺：（一）绑柱子钢筋：工艺流程：套柱箍筋搭接绑扎竖向受力筋画箍筋间距线绑箍筋按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，本次柱筋采取电渣压力焊或直螺纹连接。基础柱筋上部留搭接长度。绑扎接头的搭接长度应符合设计要求。（二）绑剪力墙钢筋： 1 工艺流程：立24根竖筋画水平间距绑定位横筋绑其余横筋绑其余横竖筋2 立24根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在技术负责人交底人接受人技术交底记录 年 月 日工程名称天元公馆分部工程基础分项工程名称基础筏板钢筋加工、安装下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。横筋在竖筋里面或外面应符合设计要求。3 竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均应符合设计要求。4 剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于600mm，钢筋外皮绑扎垫块或用塑料卡。 5 剪刀墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。如先浇筑柱混凝土后绑剪刀墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。其预留长度应符合设计或规范的规定。 6 剪力墙水平筋在两端头、转角、十字节点、联梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计抗震要求。7 合模后对伸出的竖向钢筋应进行修整，宜在搭接处绑一道横筋定位，浇筑混凝土时应有专人看管，浇筑后再次调整以保证钢筋位置的准确。（三）筏板钢筋绑扎： 1 工艺流程：清理底层底层上画线绑板下受力筋垫砂浆垫块绑上部受力筋垫马凳筋2 清理底层上面的杂物，用粉笔在模板上划好主筋间距。 3 按划好的间距，先摆放受力主筋。预埋件、电线管、预留孔等及时配合安装。4 在筏板中有地梁、承台时，应先绑板地梁、承台钢筋，再摆放板钢筋。 5 绑扎板筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点须全部绑扎）。如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置。6 在钢筋的下面垫好大理石垫块，间距1.2。基础底面垫块的厚度为4cm，钢筋搭接长度与搭接位置的均应满足设计及规范要求。7 筏板筋东西在外侧，南北在内侧。五、质量标准1 钢筋表面必须保证清洁无锈斑，锈蚀严重的不准使用。2 钢筋的规格、形状、尺寸、数量、间距，锚固搭接长度及接头位置必须符合规范及设计图纸的要求。基本项目： 1 缺扣、松扣的数量不超过绑扣数的10%，且不应集中。 2 弯钩的朝向应正确，绑扎接头应符合施工规范的规定，搭接长度不小于规定值。 3 箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135，弯钩平直长度为10d且大于等于75mm。 4 钢筋对焊接头，、级钢筋无烧伤和横向裂纹，焊包均匀。对焊接头处弯折不大于4，对焊接头处钢筋轴线的偏移不大于0.1d。技术负责人交底人接受人技术交底记录 年 月 日工程名称天元公馆分部工程基础分项工程名称基础筏板钢筋加工、安装 六、保证项目1 钢筋的品种和质量必须符合设计要求和有关标准的规定。2 钢筋的表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。 3 钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计要求和施工规范的规定。 4 钢筋对焊接头的机械性能结果，必须符合钢筋焊接及验收的专门规定。七、成品保护 1 柱子钢筋绑扎后，不准踩踏。 2 墙柱钢筋绑好后，不准在上面踩踏行走。浇筑混凝土时派钢筋工专门负责修理，保证负弯矩筋位置的正确性。 3 绑扎钢筋时禁止碰动预埋件及洞口模板。 4 模板内面涂隔离剂时不要污染钢筋。 5 安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋。 八、注意事项 1 拉钩必必须按规定两头弯折。2 墙柱插筋必须采取加固措施以保证位置不偏斜。技术负责人交底人接受人
