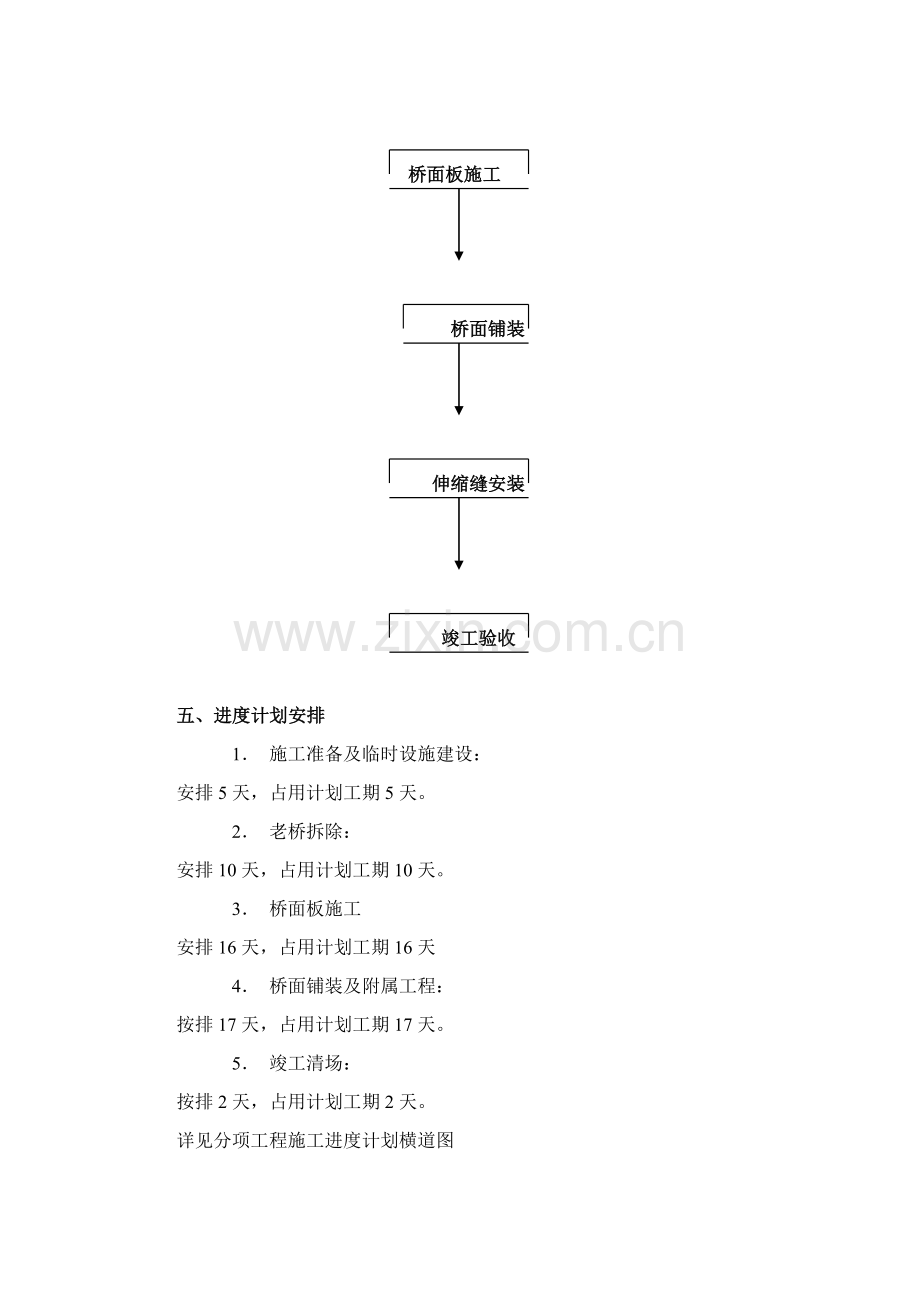

一、工程简介xxx年xx路桥梁维修改造工程K268+400xx中桥工程是上世纪末修建的，因各种原因，现已对行车安全带来极大隐患，极易发生重大险情，根据省厅意见，在xx公路管理处及时提出对其进行改造加固，以确保国省干线公路行车顺适、安全。二、主要设计要求本工程需要更换中行道板，重新做桥面铺装，并更换伸缩缝，桥面板混凝土强度等级C40，桥面铺装采用C40防水砼，伸缩缝混凝土采用C50抗裂纤维混凝土，伸缩缝采用GQF-C2(60)型伸缩缝。桥面宽度为净12+20.5米(护撞护栏)。三、主要工程量本工程主要工程量：现浇混凝土桥面板65.1 m3；桥面铺装94.64 m3；伸缩缝2道。四、分项工程施工顺序1分项工程施工顺序根椐本工程特点具体施工顺序如下：旧桥板拆除 安装桥面板模板 钢筋制安 浇筑桥面板 桥面铺装施工 伸缩缝安装。2全桥主要项目施工工艺流程图如下：施工准备旧桥面板拆除 桥面板施工 桥面铺装 伸缩缝安装竣工验收五、进度计划安排1 施工准备及临时设施建设：安排5天，占用计划工期5天。2 老桥拆除：安排10天，占用计划工期10天。3 桥面板施工安排16天，占用计划工期16天4 桥面铺装及附属工程：按排17天，占用计划工期17天。5 竣工清场：按排2天，占用计划工期2天。详见分项工程施工进度计划横道图综上所述，完成整个工程需工期50天。详见分项工程施工进度计划横道图六、项目经理部组织机构设置为优质按期完成该桥梁的施工任务，我们将以有水平、有能力、有建造同类桥梁实际经验的领导及施工人员充实进来，组成以项目经理牵头的领导组织机构，对该工程质量、安全、工期进行总体安排及控制。项目经理部拟设项目经理1人，技术负责1人，项目部内设计划财务、物资设备、技术测量、质量安全、试验专职认人员。七、主要项目施工方案及施工顺序（一）、施工测量高程控制：对老桥桥梁中心标高进行引测，并假设其标高值（+13.0米），新建桥梁中心标高按埋设点假设标高进行推算放样，埋设点在桥梁附近埋设不少于2点，在施工中经常复核确保无误。测量结果包监理工程师审核无误后方可使用。（二）、桥面板施工1本次共需拆除原混凝土桥面板中板8块，边板1块，拆除时应注意对原有下部结构进行保护，如对原下部结构造成损坏，应报监理工程师检查，并制定修补措施进行修补。因原设计采用预制桥面板，因工期原因，申请变更为现浇桥面板，故应在接到驻地监理工程师便更令后，方可进行现浇桥面板施工。2施工顺序：安装橡胶支座。支设模板。钢筋制作安装。混凝土浇注。养护3施工方法：现浇桥面板施工采用吊模施工，底模采用樟松板（厚4cm），下设10*15cm方木，间距80cm，上铺多层板，桥面上部采用20cm槽钢，间距80cm，用25螺栓与下部方木连接，其纵向每道3根。以一块现浇桥面板为例，计算如下： 现浇混凝土桥面板重量：混凝土容重取26kg/m3；q1=1.24*0.55*13.00*26=采用塑料波纹管作内模。浇筑砼时为避免其上浮或移位，采用钢筋笼架将其固定，做法是：每隔0.5m设一道6.5环形箍筋，周围均匀布设8根10的通长纵向筋，与环形筋点焊在一起，然后将此固定钢筋架再连接在空心板的主筋上，这样即可保证孔的位置准确，又可避免浇筑过程中发生上浮或移位现象。 安全措施； 对所有进场施工人员加强在关脚手方面的安全教育，其中包括架子工的自我保护教育，对其它工种作业人员使用脚手的安全教育以及安全管理人员的教育。 加强对支架搭设后验收检查，再次对支架能否安全使用作出论证，并做好验收检查记录。 规范架子工的作业要求，工人持证上岗。 加强使用过程中的检查以及特殊情况如；雨、台风的之后的检查。 详细施工方法见支架支撑示意图；梁体模板：外模采用定型钢模板制作，梁侧模板采用顶部及底部对拉螺杆固定，外侧设钢管背带及斜钢支撑加固。内侧模板上、下端均设置短撑筋固定，其安装误差各断面板宽为5mm，每米范围内其侧模内表面侧向偏差3mm。空心板梁内模采用外径54mm椭圆形橡胶胶囊，放置时以12mm钢筋固定在梁底板钢筋及顶面钢筋上，胶囊四周固定，以防止胶囊扭曲变型及上浮，钢筋绑扎头应背向胶囊防止扎破胶囊，保证胶囊充气压力的稳定。浇筑混凝土时应平衡对称的浇筑，以防止胶囊因受到浇筑混凝土的偏心压力产生位移，待混凝土具有一定强度后将胶囊内空气排出，拔出胶囊再卸下橡胶套管清洗干净浇筑下一根梁。胶囊的放气时间应满足施工规范的要求，模板脱模剂采用不使砼变色的专用脱剂。模板共配制两套。空心板梁钢筋制作安装：施工前首先应进行除锈、调直。钢筋成型绑扎应根椐图纸要求严格布设，并注意钢筋焊接头应进行错缝绑扎。钢筋的力学性能必须符合国标GB1499-84规定，两根钢筋轴线偏移不得大于直径的0.1倍,也不得大于2mm。钢筋骨架成型采用台座上一次成型，为保证其不变型可适当加入铺助钢筋，交叉点焊焊牢。钢筋绑扎的质量要求应符合以下规定：a 梁板主筋间距与设计位置偏差15mm;b 箍筋间距5mm;c 箍筋垂直度15mm;d 预埋吊钩位置误差10mm;混凝土的配制与浇筑（1）. 混凝土用材料、配合比应符合混凝土一般规定外并注意下列事项：1）. 粗骨料宜采用密实、坚硬的碎石，其最大粒径不大于钢筋最小净距的3/4和空心板梁最小尺寸的1/4，也不大于25mm，含泥量小于1%。2）. 细骨料宜采用质地坚硬、级配合理、不含杂物的粗砂，砂的含泥量不大于3%，细度模数MK3.0-2.3。3）. 水泥选用425#水泥，最大用量不超过500Kg/m3。4）. 水灰比不宜超过0.45掺用外加剂时，不宜超过0.4。5）. 混凝土中拟掺入适宜的外加剂，不行掺入含有氯离子的外加剂。6）. 不得采用污水、PH值小于4的酸性水及氯化物含量大于300mg/L的水。（2）. 混凝土施工混凝土采用自拌混凝土，其配合比根椐设计强度，先在试验室进行试配，再根椐试配调整为施工配合比。混凝土拌制采用强制式拌合机拌制，以人工手推车水平运输到浇筑点卸料，人工配合将混凝土水平分层倾入模内，以ZH-70型砼震动棒分层捣实。砼灌注应分层不间断进行，两层砼灌注间歇时间不得超过砼初凝时间，也不得超过1.0小时。砼振捣密实标准是砼不再下沉，不出现气泡，表面开始泛浆。梁体养护采用喷洒砼养生液，覆盖薄膜，人工浇水的方法进行养护。（3）. 混凝土施工要点1）. 浇筑混凝土时应注意做好混凝土试块，每根梁做三组。2）. 空心板梁浇筑连续不间断进行，一片梁浇筑的时间控制在1.5小时内。3）. 混凝土浇筑完毕后表面拉毛，初凝时立即开始洒水养护。4）. 混凝土浇注时应及时检查空气胶囊内的压力，并掌握好放气时间。（四）、薄壁桥台施工：1施工方案本工程薄壁桥台共计2个，全桥共制作薄壁桥台模板1套，为增加混凝土表面的光洁度模板采用竹胶板施工。2施工顺序：凿除桩顶砼 桩基检测 承台施工 台身施工 帽梁施工。3施工方法：(1). 薄壁桥台模板施工 承台模板：承台底模制作采用10cm厚素砼垫层，施工时垫层中预埋承台底部对拉脚手钢管，垫层顶面标高应与桩顶设计标高相同。侧模板采用竹胶板制作而成，外设1010cm方木楞作加劲肋。为保证混凝土表面美观，模板内不设拉杆采用加强背带和外部四周用脚手钢管扣紧形成包箍，模板与钢管空隙处用倒八塞塞紧，减少空隙以保证模板有足够的刚度。模板接缝处加设海绵条，防止漏浆以保证混凝土的外观美观。 台身、帽梁模板及支架：台身、帽梁模板制作与承台模板制作方法相同，模板安装采用14mm圆钢对拉螺杆两端绞丝，外套内径稍大一些的PVC管，下料长度为台身和帽梁的宽度（净尺寸）以便砼施工结束后圆钢拉杆顺利的拔出。模板的横肋与纵肋采用50MM脚手钢管，并在横肋外侧上“3”字卡，对拉螺杆从“3”字卡中心穿过并用螺帽收紧形成整体。帽梁底模支架搭设利用已浇筑完成的承台以50MM脚手钢管搭设钢管支架，支架的立杆、横杆、纵横杆均按照规范要求布置。（模板安装及支架搭设详见附图）（2）. 薄壁桥台钢筋施工承台、台身、台帽钢筋安装均采用现场绑扎、焊接的方法，钢筋的数量、规格、成型、绑扎必须按照公路桥涵施工技术规范（JTJ041-2000）规范及设计施工图纸的要求进行。（3）. 薄壁桥台砼施工： .本分项工程现浇混凝土施工采用现场搅拌，混凝土以人工手推车运输。在进行浇筑混凝土施工前要认真做好原材料的检验及试验工作，确保混凝土的内在质量及根椐混凝土配合比设计认真称量各材料的重量，在手推车中画线以体积法控制，确保配合比的正确实施。 .浇筑混凝土时应认真控制混凝土的坍落度及和易性，并使混凝土连续进行。混凝土振捣严格按施工规范要求进行操作，保证混凝土的密实性。混凝土浇筑施工过程中应随时掌握好施工时集料的含水量，随时调整用水量以免影响混凝土的质量。 .薄壁桥台混凝土浇筑顺序为在整个平截面范围水平分层进行浇筑，先浇筑中间部份，然后向两边扩散，层厚不大于30cm为宜，直止浇筑结束。（五）、桥面系施工1. 桥面铺装桥面铺装层施工时应放样准确，厚度及泄水坡度应满足设计要求，桥面铺筑时需在桥面上划出间距为2.0米的高程若干点，形成控制网，并计算出若干点的顶面高程，以及测出该若干点的高程，在该点上设置混凝土饼进行高程控制。平整控制用10*15cm长方木制成的找平拍浆条(长度按桥面净宽1/2)，顺标高控制点进行拍浆找平后，由抹光机压实抹光。浇注混凝土时以滚筒在铺装层上来回滚动，滚筒等于桥面净宽。面层混凝土采用人工手推车运输，浇筑混凝土时在面层钢筋网上加空搭设操作平台及混凝土运输通道，严禁踩踏钢筋及已浇注的混凝土。在浇注伸缩缝位置采用预留槽将伸缩缝处预留下来，或采用低标号混凝土浇注，在伸缩缝安装时将槽内砼凿除。混凝土配合比要精心设计，来格控制级配及坍落度，应先试拌后确定。面层混凝土浇筑完毕后，应及时养护，养护时间长短按规范要求实施，养护覆盖物采用草袋进行保水。混凝土面层未达至强度绝不允许重压，需派专人看管。1 伸缩缝施工：首先将伸缩缝处清除干净，检查预埋铁件、钢筋、预留槽的位置，合格后进行安装。其次测量桥梁中心线，以人工将伸缩缝就位，使伸缩缝中心线与桥梁中心线重合后，即可将伸缩缝按要求焊接在预留槽内的预埋钢筋上。伸缩缝安装技术标准顺直度：整条范围验收小于2mm：平整度：3米靠尺1mm。伸缩缝焊接完成后开始浇注50#混凝土，混凝土浇筑注意严格控制混凝土顶面的高芳。伸缩缝采用E-40型弹性伸缩缝，安装伸缩缝起吊时不得碰撞，以防变形。2 护栏施工:本桥共有栏杆14榀，分三种形式。一种为中榀长度为2.65米，一种为边榀（标准榀）长度为2.50米，另一种为桥台非标准榀长度为2.20米。所有护栏均采用预制施工，护栏安装应线条顺直、侧面平顺、两侧对称对称等美观要求。（六）、浆砌块石施工（八字墙）浆砌块石施工应砌筑分层，内外搭接、咬合。砌筑时先外圈定位行列，然后砌筑里层。砌缝应保持一致，砌块间用砂浆填实饱满，砌筑上层块石时，不得振动下层块石。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。外露面及转角石，应选择较为方正及尺寸较大的片石，表面用砂浆进行勾缝，砂浆配合比通过试验室试配后使用。（七）、全桥钢筋工程施工要求本工程钢筋加工拟在桥南侧路边上进行，钢筋笼焊接成型拟设在两端河堤平台上，空心板梁骨架焊接成型在预制场内。1 所有进场材料必须有质保书，并及时挂牌堆放，防止混乱。2 及时进行原材料及焊接机械性能试验，在检验合格后方可下料配制。3 钢筋配制必须有放样通知单，配制成型钢筋必须挂牌堆放清楚。4 认真按照设计施工图进行钢筋骨架绑扎，严格按照公路桥涵施工技术规范进行验收。5 钢筋制作、安装时应敲掉焊渣以及清除钢筋上的泥土和油污等杂物。6 为保证混凝土保护层厚度，应在钢筋架与模板之间错开放置适当数量的水泥砂浆块、混凝土垫块或钢筋头垫块，骨架侧面的垫块应绑扎牢固。7 骨架绑扎时同一截面上的主筋接头应相互错开，保证同一截面内焊接接头小于50%（面积）的规定。箍筋开口应相互错开。8 二次浇筑时认真整理原钢筋骨架，清理钢筋表面杂物，保证钢筋与砼之间的粘结力。9 钢筋加工、安装及焊接控制标准为：（1） 钢筋加工项目检查项目规定值或允许偏差检查方法1受力钢筋顺长度方向加工的全长10按受力钢筋总数30%抽查2弯起钢筋各部分尺寸20抽查30%3箍筋、螺旋筋各部分尺寸5每构件检查5-10个间距（2） 钢筋安装项次检查项目规定值或允许偏差检查方法1受力钢筋间距(mm)两排以上排距5每构件检查2个断面，用尺量同排梁10基础、墩台、柱20灌注桩202箍筋、横向水平钢筋、螺旋筋间距(mm)0，20每构件检查5-20个间距3钢筋骨架尺寸（mm）长10按骨架总数30%抽查高、宽或直径54弯起钢筋位置（mm）20每骨架抽查30%5柱、梁5每构件沿模板周边检查8处基础、墩、台10板3（3） 钢筋焊接编号项 目接 头 型 式绑条焊搭接焊1绑条对焊接中心的纵向偏差0.5d2焊接处钢筋轴线交角（ 0 ）443焊接处钢筋轴线偏心（mm）0.1d0.1d334焊接厚度(mm)+0.05d+0.1d5焊接宽度(mm)+0.1d+0.1d6焊接长度(mm)-0.5d-0.5d7横向咬边深度(mm)0.50.58在长2d焊缝表面上的气孔及夹渣数量（个）22面积(mm2)66（八）、模板工程施工要求本工程质量目标为优良，为了保证构件外观平整光洁，减少模板拼缝留下的缺陷，现场现浇构件及场内预制构件均采用竹胶板或定型钢模，具体施工中应做到：1 模板到场应认真清理，校正，并涂刷机油堆放整齐。2 模板配制安装加固应有结构图，并严格按照模板图组织施工、验收。3 模板支立完毕后，认真按照公路桥涵施工技术规范组织自检、互检及专检验收，合格后报监理工程师复检，合格后才能进入下道工序施工。4 模板组装时，各拼缝间应设海绵条进行止浆处理，防止振捣漏浆影响结构外观。5 模板制作及安装控制标准：（1） 模板及支架制作允许偏差项次项目允许偏差(mm)木模板制作（1）模板的长度和宽度5（2）不刨光模板相邻两板表面高低差3（3）刨光模板相邻两板表面高低差1（4）平板模板表面最大的局部不平刨光模板3不刨光模板5（5）拼合板中木板间的缝隙宽度2（6）支架尺寸5（7）榫槽嵌接紧密度2钢模（1）外形尺寸长和高0，-1肋高5（2）面板端偏听编差0.5板制作（3）连接配件（螺栓、卡子等）孔中心与板面的间距3板端中心与板端的间距0，-0.5沿板长、宽方向的孔0.6（4）板面局部不平1.0（5）板面和板侧挠度1.0（2） 模板及支架安装允许偏差项 目允许偏差1模板标高（1）基础15（2）柱、墙和梁10（3）墩台102模板内部尺寸（1）上部构造的所有构件+5，0（2）基础30（3）墩台203轴线偏位（1）基础15（2）柱或墙8（3）梁10（4）墩台104装配式构件支承面的标高+2，-55模板相邻两板表面高低差2模板表面平整56预埋件中心线位置3预留孔洞中心线位置10预埋孔洞截面内部尺寸+10，07支架和拱架（1）纵轴的平面位置跨度的1/1000或30（2）曲线形拱架的标高+20，-10（九）、混凝土构件施工质量要求本工程现浇砼的施工均采用现场搅拌，人工手推车运输。同时应注意以下几个方面：1 认真做好原材料的检验及试验工作，确保砼的内在质量。2 认真进行配合比的设计，并报于监理工程师验正。对部分项目特殊情况要求的构件，应考虑掺入适当的外加剂，（详见混凝土配合比通知单）现场搅拌中认真做好配料的称量工作，确保配合比正确实施。3 浇注砼时应认真控制砼的坍落度及和易性，使砼浇筑连贯进行。4 砼振捣严格按施工规范要求进行操作，保证构件砼的密实性，现场浇筑砼，应掌握好施工时集料的含水量，控制水分以免影响砼的质量。5 桥台盖梁、空心板梁及桥面铺装砼拌制提高一个等级进行配制，保证成型构件砼强度符合要求。6 砼构件外观质量控制标准（1） 台帽、盖梁项次检查项目规定值或允许偏差检查方法1混凝土强度（Mpa）在合格标准内按JTJ071-98附录D检查2断面尺寸20检查3个断面3轴线偏位10用经纬仪检查，纵、横向2点4支座处顶面高程10用水准仪每支座测量1点5支座位置5用尺量6预埋件位置5用尺量（2） 预制空心板梁项次检查项目规不定值或允许偏差检查方法1混凝土强度（Mpa）在合格标准内按JTJ071-98附录D检查2梁长度(mm)+5，-10用尺量3宽度(mm)干接缝（梁翼缘）10用尺量3处湿接缝（梁翼缘）20梁顶宽度30腹板或梁肋+10，-04梁高度(mm)5用尺量2处5跨径(支座中心至支座中心)(mm)20用尺量6支座表面平整度(mm)2查浇筑前记录7平整度(mm)5用2m直尺检查8横梁及预埋件位置(mm)5用尺量（3） 护栏项次检查项目规定值或允许偏差检查方法1混凝土强度(Mpa)在合格标准内按JTJ071-98附录D检查2平面偏位(mm)430m或每4节段拉线检查3断面尺寸(mm)5每100m用尺测量3个断面4竖直度(mm)4第100m用垂线检查3处5护栏接缝两侧高差(mm)5用尺量，每100m每侧3个
