TJ2电磁铁块式制动器.doc

上传人:xrp****65 文档编号:7037283 上传时间:2024-12-25 格式:DOC 页数:3 大小:155.50KB
下载 相关 举报
TJ2电磁铁块式制动器.doc_第1页
第1页 / 共3页
TJ2电磁铁块式制动器.doc_第2页
第2页 / 共3页
点击查看更多>>
资源描述

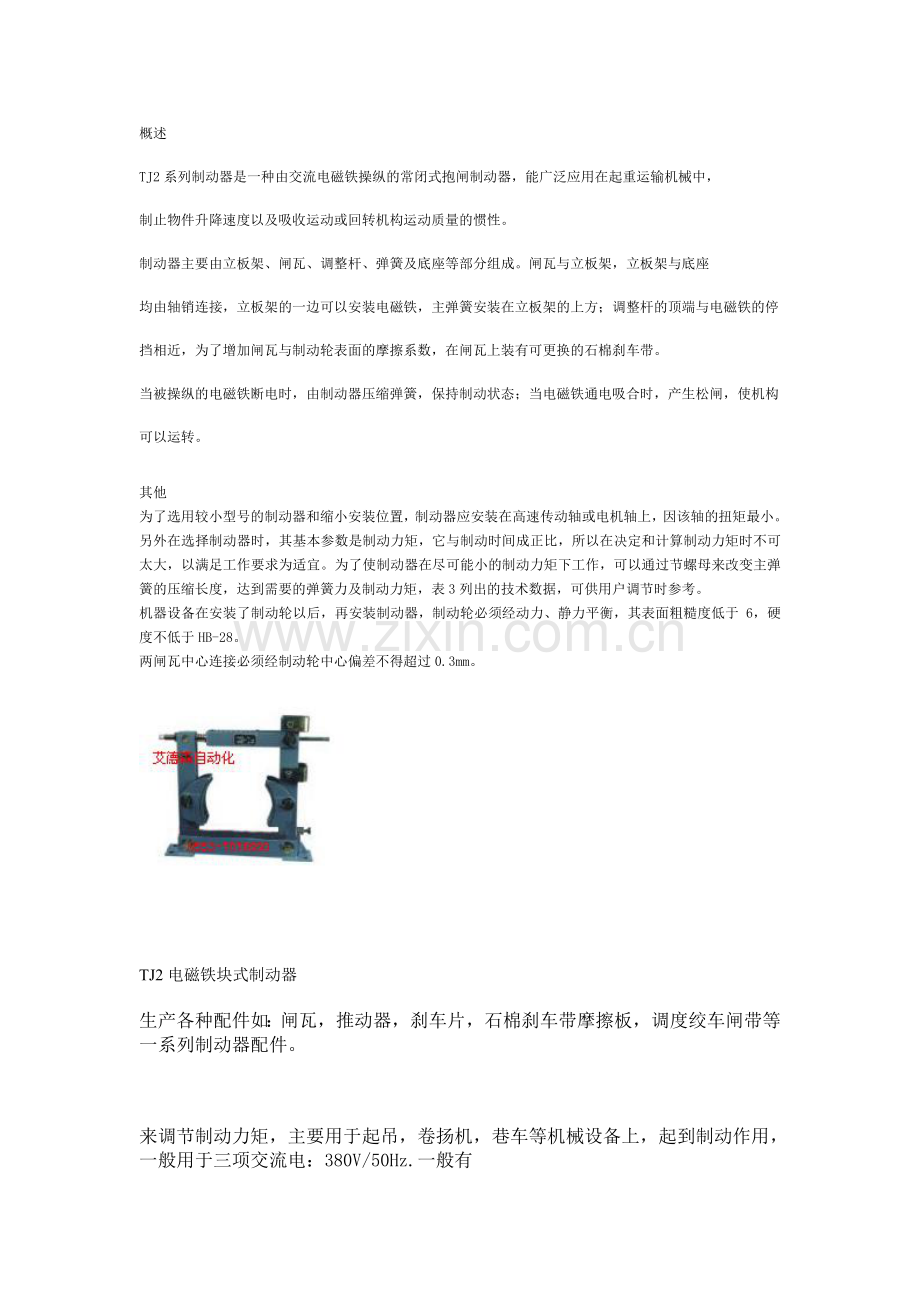

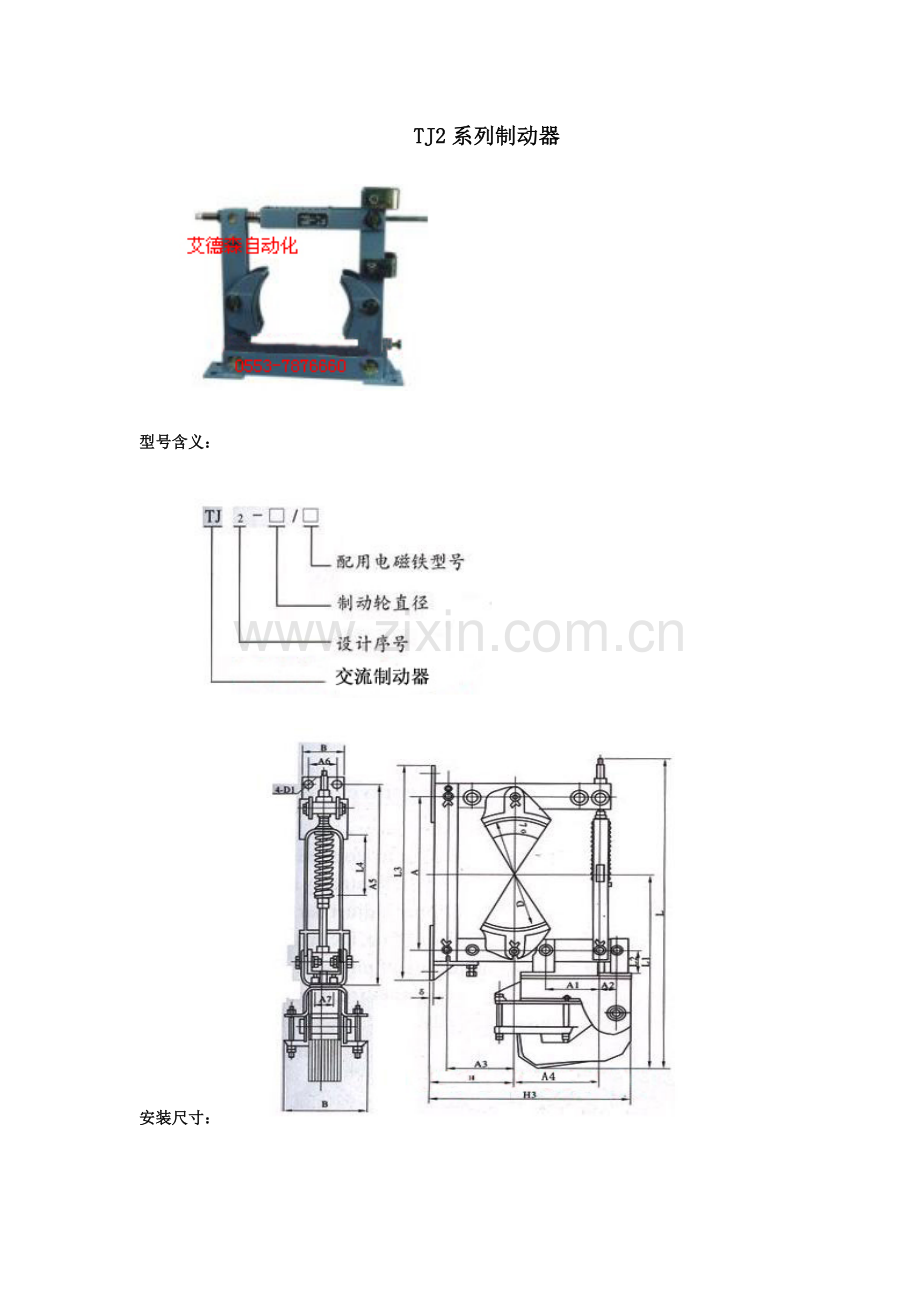

TJ2系列制动器   型号含义: 安装尺寸: 概述 TJ2系列制动器是一种由交流电磁铁操纵的常闭式抱闸制动器,能广泛应用在起重运输机械中, 制止物件升降速度以及吸收运动或回转机构运动质量的惯性。 制动器主要由立板架、闸瓦、调整杆、弹簧及底座等部分组成。闸瓦与立板架,立板架与底座 均由轴销连接,立板架的一边可以安装电磁铁,主弹簧安装在立板架的上方;调整杆的顶端与电磁铁的停挡相近,为了增加闸瓦与制动轮表面的摩擦系数,在闸瓦上装有可更换的石棉刹车带。 当被操纵的电磁铁断电时,由制动器压缩弹簧,保持制动状态;当电磁铁通电吸合时,产生松闸,使机构可以运转。 其他 为了选用较小型号的制动器和缩小安装位置,制动器应安装在高速传动轴或电机轴上,因该轴的扭矩最小。另外在选择制动器时,其基本参数是制动力矩,它与制动时间成正比,所以在决定和计算制动力矩时不可太大,以满足工作要求为适宜。为了使制动器在尽可能小的制动力矩下工作,可以通过节螺母来改变主弹簧的压缩长度,达到需要的弹簧力及制动力矩,表3列出的技术数据,可供用户调节时参考。 机器设备在安装了制动轮以后,再安装制动器,制动轮必须经动力、静力平衡,其表面粗糙度低于 6,硬度不低于HB-28。 两闸瓦中心连接必须经制动轮中心偏差不得超过0.3mm。 TJ2电磁铁块式制动器 生产各种配件如:闸瓦,推动器,刹车片,石棉刹车带摩擦板,调度绞车闸带等一系列制动器配件。   来调节制动力矩,主要用于起吊,卷扬机,巷车等机械设备上,起到制动作用,一般用于三项交流电:380V/50Hz.一般有 制动器型号 匹配电磁铁型号 重量 TJ-100/100 MZD-100 10.4 TJ-200/100 MZD-100 24.4 TJ-200/200 MZD-200 36.5 TJ-300/200 MZD-200 61.7 TJ-300/300 MZD-300 85
