WW保温施工工艺.doc

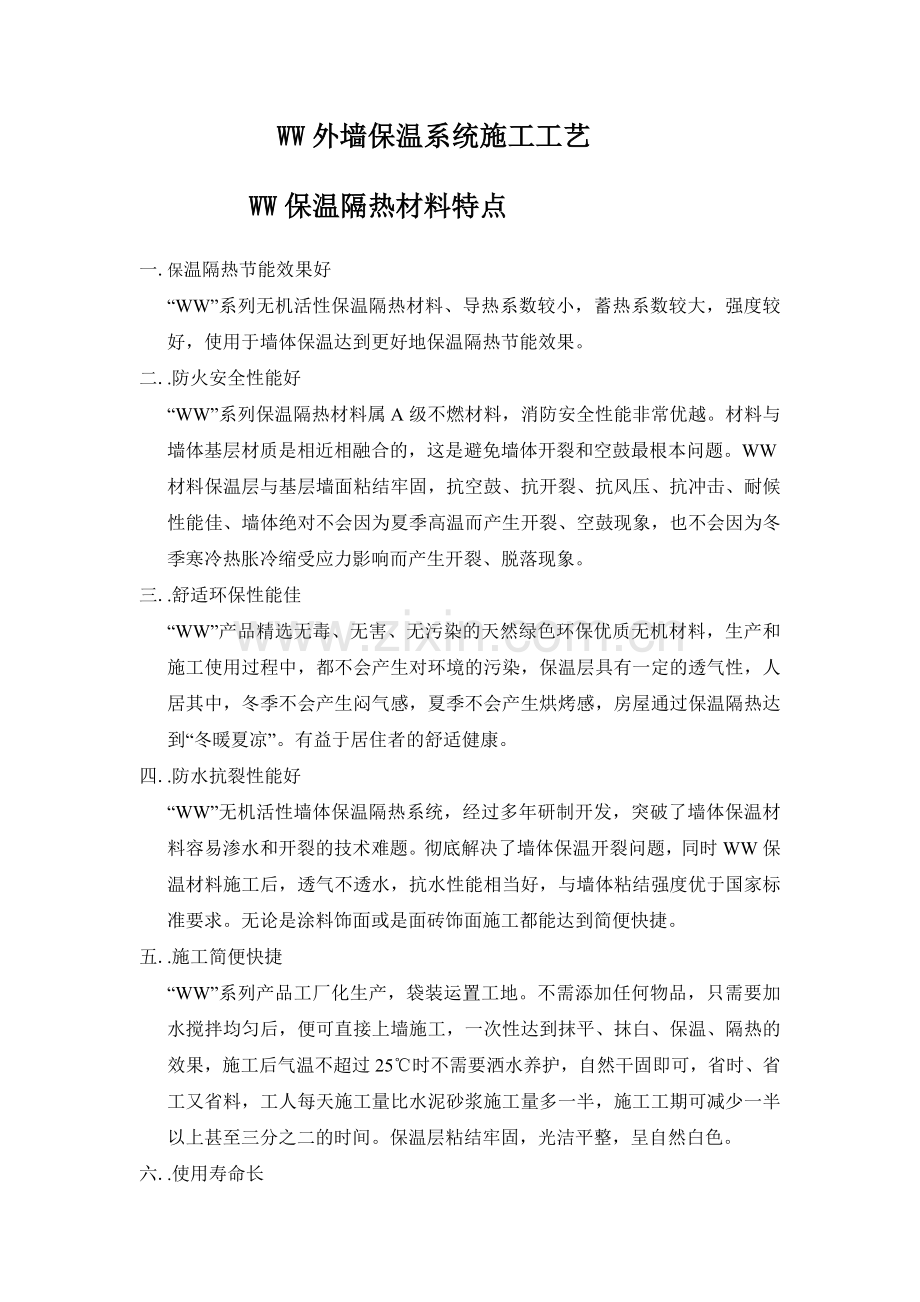

WW外墙保温系统施工工艺
WW保温隔热材料特点
一. 保温隔热节能效果好
“WW”系列无机活性保温隔热材料、导热系数较小，蓄热系数较大，强度较好，使用于墙体保温达到更好地保温隔热节能效果。
二. .防火安全性能好
“WW”系列保温隔热材料属A级不燃材料，消防安全性能非常优越。材料与墙体基层材质是相近相融合的，这是避免墙体开裂和空鼓最根本问题。WW材料保温层与基层墙面粘结牢固，抗空鼓、抗开裂、抗风压、抗冲击、耐候性能佳、墙体绝对不会因为夏季高温而产生开裂、空鼓现象，也不会因为冬季寒冷热胀冷缩受应力影响而产生开裂、脱落现象。
三. .舒适环保性能佳
“WW”产品精选无毒、无害、无污染的天然绿色环保优质无机材料，生产和施工使用过程中，都不会产生对环境的污染，保温层具有一定的透气性，人居其中，冬季不会产生闷气感，夏季不会产生烘烤感，房屋通过保温隔热达到“冬暖夏凉”。有益于居住者的舒适健康。
四. .防水抗裂性能好
“WW”无机活性墙体保温隔热系统，经过多年研制开发，突破了墙体保温材料容易渗水和开裂的技术难题。彻底解决了墙体保温开裂问题，同时WW保温材料施工后，透气不透水，抗水性能相当好，与墙体粘结强度优于国家标准要求。无论是涂料饰面或是面砖饰面施工都能达到简便快捷。
五. .施工简便快捷
“WW”系列产品工厂化生产，袋装运置工地。不需添加任何物品，只需要加水搅拌均匀后，便可直接上墙施工，一次性达到抹平、抹白、保温、隔热的效果，施工后气温不超过25℃时不需要洒水养护，自然干固即可，省时、省工又省料，工人每天施工量比水泥砂浆施工量多一半，施工工期可减少一半以上甚至三分之二的时间。保温层粘结牢固，光洁平整，呈自然白色。
六. .使用寿命长

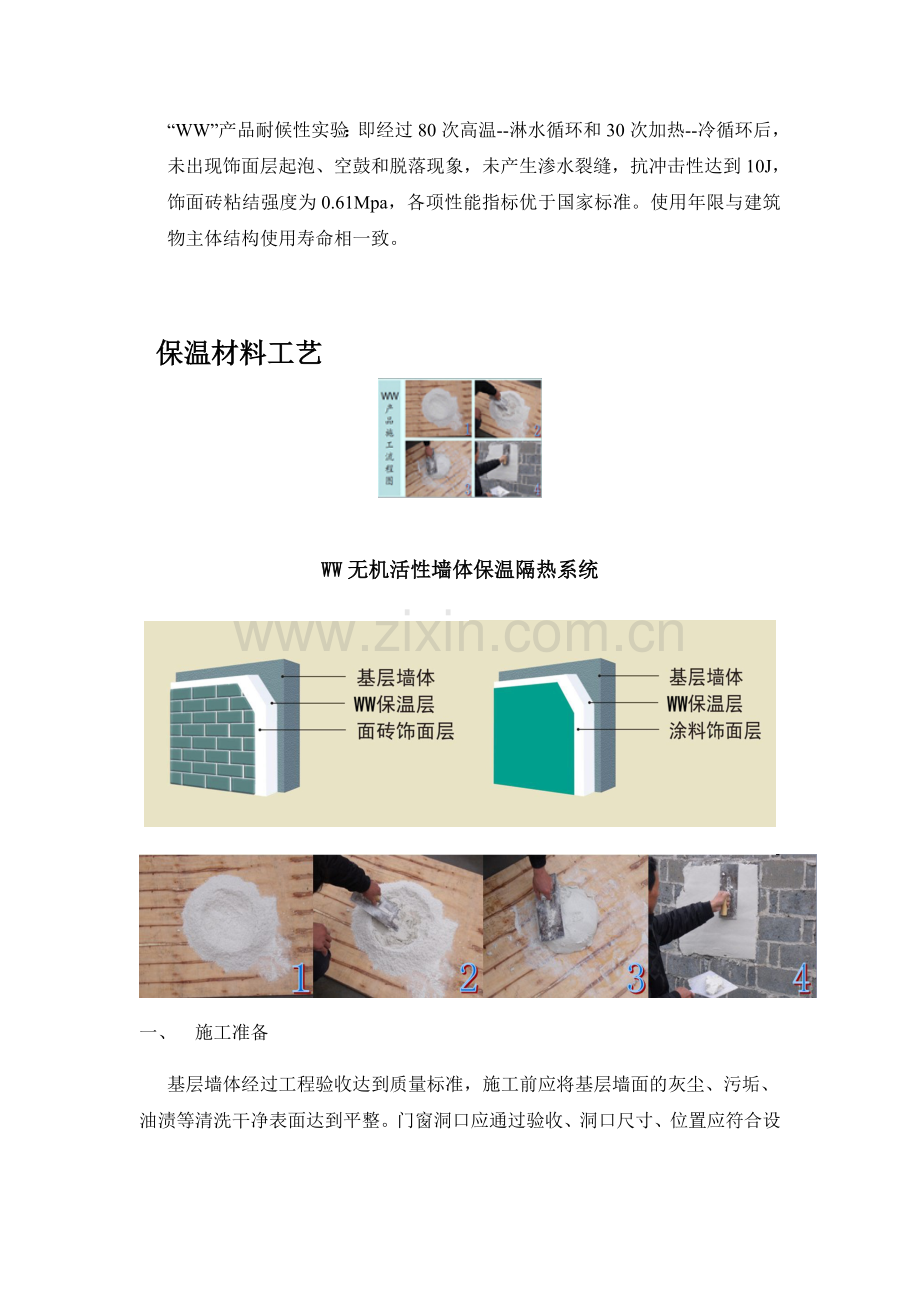

“WW”产品耐候性实验：即经过80次高温--淋水循环和30次加热--冷循环后，未出现饰面层起泡、空鼓和脱落现象，未产生渗水裂缝，抗冲击性达到10J，饰面砖粘结强度为0.61Mpa，各项性能指标优于国家标准。使用年限与建筑物主体结构使用寿命相一致。

保温材料工艺

WW无机活性墙体保温隔热系统

一、 施工准备
基层墙体经过工程验收达到质量标准，施工前应将基层墙面的灰尘、污垢、油渍等清洗干净表面达到平整。门窗洞口应通过验收、洞口尺寸、位置应符合设计要求和质量要求。门窗框及辅框、伸出墙面的消防梯、水落管、各种进户管线和空调器等预埋件、连接件应安装完毕。并按外保温系统厚度留出间隙。
施工应准备主要机具和设备如下：
1.    机械设备：搅拌机和垂直运输机械等。
2.    粉刷工具：批刀、托盘、铝合金刮尺等。
3.    检测器具：靠尺、钢卷尺、经纬仪等。
二、  工艺流程
1. 涂料饰面外墙外保温工程工艺流程：
基层处理（混凝土等光面墙体需使用常规界面砂浆）→套方、吊垂直、弹控制线、冲筋、做口、复验→批抹WW无机隔热保温材料→弹分格线、开分格槽、嵌贴滴水槽→涂料饰面。
2. 面砖饰面外墙外保温工程工艺流程：
基层处理（混凝土等光面墙体需使用常规界面砂浆）→套方、吊垂直、弹控制线、冲筋、做口、复验→批抹WW无机隔热保温材料→弹分格线、开分格槽、嵌贴滴水槽→瓷砖饰面材→粘贴面砖。
3. 外墙内保温工程工艺流程：
基层处理（混凝土等光面墙体需使用常规界面砂浆）→吊垂直、套方、弹控制线、冲筋、做口、复验→批抹WW无机保温隔热材料→涂料（面砖）饰面。
三、施工要点
1. WW无机隔热保温材料配置
根据不同地区、不同季节、不同气候特点、不同空气湿度、不同基层墙体材料按WW无机保温隔热材料与水重量约1.5：1左右的比例，放置搅拌机搅拌3—5分钟达到适宜操作即可。初凝时间在2小时左右。
2. WW无机隔热保温材料的使用
先将基层墙体冲洗干净并保持湿润后（若混凝土等光面墙体需提前一天做常规界面砂浆甩浆处理），将搅拌好的WW隔热保温材料直接批抹在基层墙体上或抹平水泥砂浆上。第一遍以均匀密实将墙体覆盖为主，厚度掌握在10㎜左右，当第一遍材料的含水量大约在50%时，可进行第二遍批抹，批抹厚度可掌握在10—20㎜之间直至达到设计要求厚度。达到粘结牢固、不空鼓、不开裂。
一般WW隔热保温材料施工厚度在20㎜-25mm内可一次性批抹即可完成，WW隔热保温材料厚度在30㎜-40mm内可二次批抹即可完成，也可按外1内2复合保温。全部工序当天完成，七天后便可粘贴面砖，十天后便可做涂料饰面。施工工期比任何其它保温系统节省一半以上。省工序、省时间、省费用、工期短、效益高。
3. 质量检验
基层墙体达到相关标准要求，保温层厚度及构造做法应符合设计要求，各构造层之间必须粘结牢固、无脱层、无空鼓、无裂缝等现象。孔洞、线槽、线盒、管道穿墙等需后处理部位应做到：尺寸准确、边缘整齐、线角和灰线平直方正、清晰美观。
4. 注意事项
1) WW无机保温隔热材料现场施工时，不需要添加也严禁添加任何其它材料物品，以保证产品质量稳定。
2)加水搅拌后的WW保温材料随配随用，常规在两小时左右用完，绝不允许次日或干固后再次搅拌二次使用，以免影响质量效果。
3)  WW无机保温隔热材料在做墙体外保温工程施工期间或完工后24H内，冬季环境空气温度不应低于5℃，夏季应避免阳光暴晒，温度超过25℃时，需适当洒水养护，5级以上大风和雨天不得施工。
4) 做好产品保护，对刚施工完的墙面，避免雨淋浸泡和碰撞，保持施工现场通风干燥。每次施工完毕后要及时清洗施工工具和搅拌机具，以免影响下次使用。
