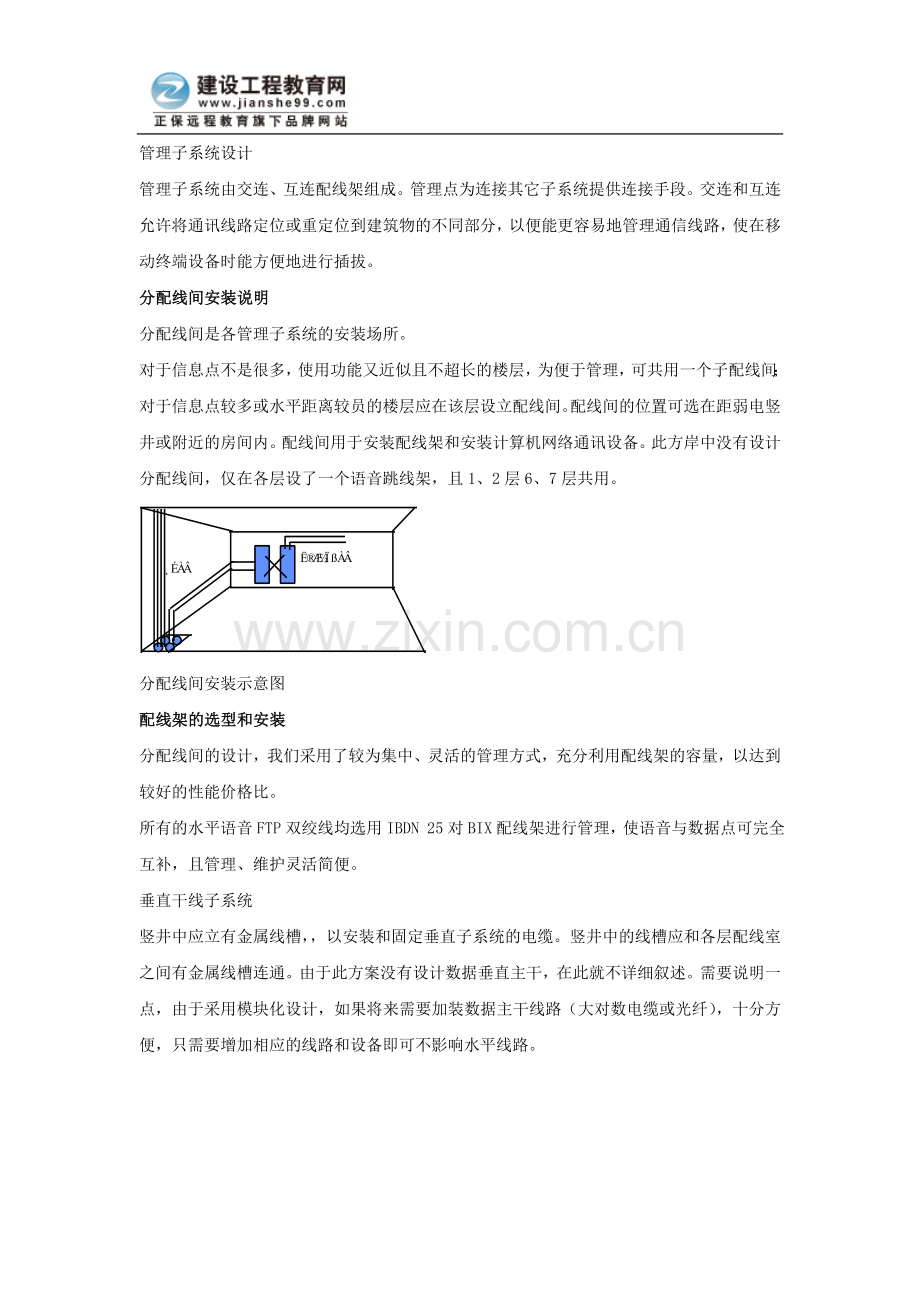

某煤气公司综合布线系统施工组织设计（七.doc

管理子系统设计
管理子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。
分配线间安装说明
分配线间是各管理子系统的安装场所。
对于信息点不是很多，使用功能又近似且不超长的楼层，为便于管理，可共用一个子配线间；对于信息点较多或水平距离较员的楼层应在该层设立配线间。配线间的位置可选在距弱电竖井或附近的房间内。配线间用于安装配线架和安装计算机网络通讯设备。此方岸中没有设计分配线间，仅在各层设了一个语音跳线架，且1、2层6、7层共用。

分配线间安装示意图
配线架的选型和安装
分配线间的设计，我们采用了较为集中、灵活的管理方式，充分利用配线架的容量，以达到较好的性能价格比。
所有的水平语音FTP双绞线均选用IBDN 25对BIX配线架进行管理，使语音与数据点可完全互补，且管理、维护灵活简便。
垂直干线子系统
竖井中应立有金属线槽，，以安装和固定垂直子系统的电缆。竖井中的线槽应和各层配线室之间有金属线槽连通。由于此方案没有设计数据垂直主干，在此就不详细叙述。需要说明一点，由于采用模块化设计，如果将来需要加装数据主干线路（大对数电缆或光纤），十分方便，只需要增加相应的线路和设备即可不影响水平线路。

干线区子系统示意图
