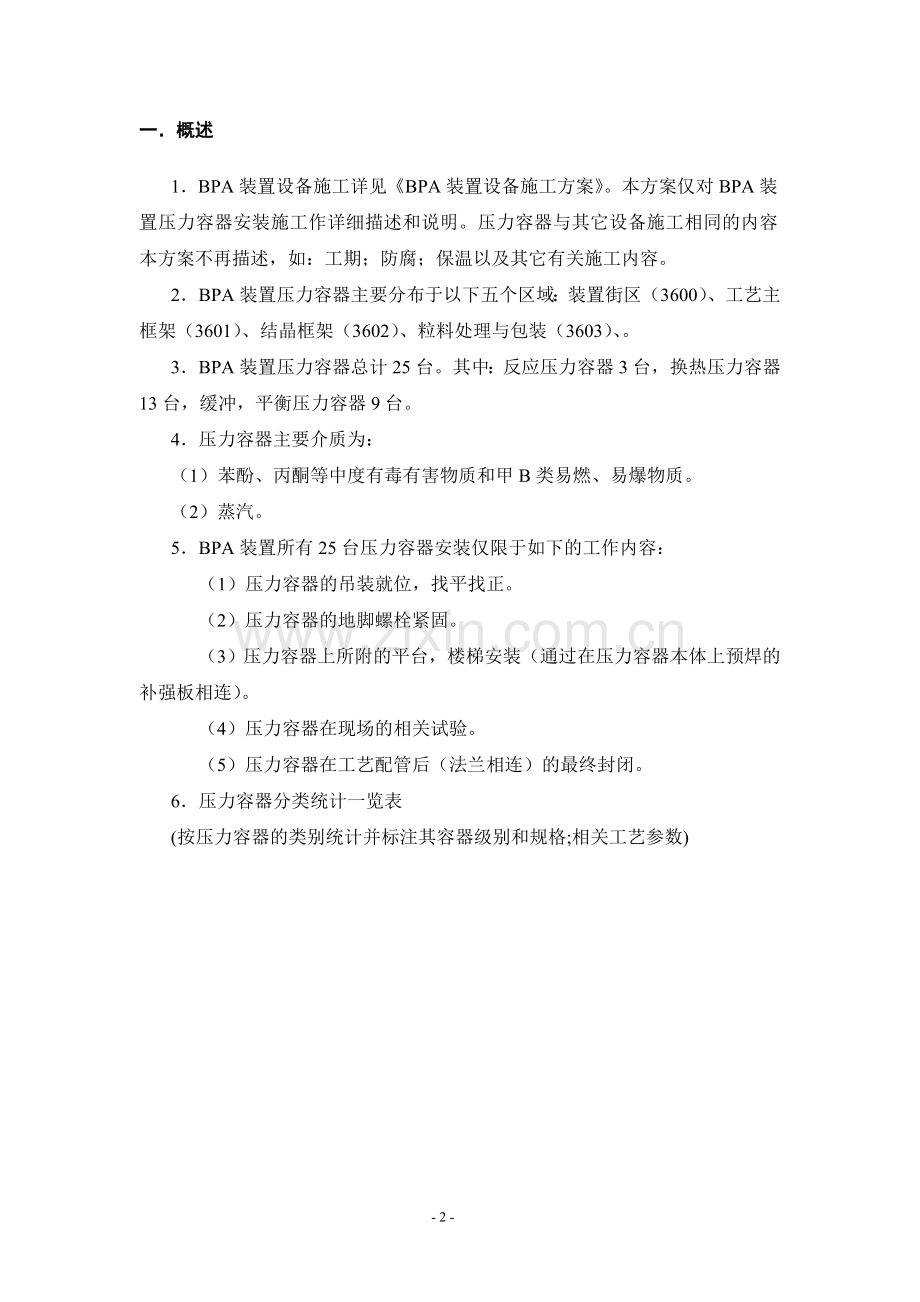

一．概述
1．BPA装置设备施工详见《BPA装置设备施工方案》。本方案仅对BPA装置压力容器安装施工作详细描述和说明。压力容器与其它设备施工相同的内容本方案不再描述，如：工期；防腐；保温以及其它有关施工内容。
2．BPA装置压力容器主要分布于以下五个区域：装置街区（3600）、工艺主框架（3601）、结晶框架（3602）、粒料处理与包装（3603）、。
3．BPA装置压力容器总计25台。其中：反应压力容器3台，换热压力容器13台，缓冲，平衡压力容器9台。
4．压力容器主要介质为：
（1）苯酚、丙酮等中度有毒有害物质和甲B类易燃、易爆物质。
（2）蒸汽。
5．BPA装置所有25台压力容器安装仅限于如下的工作内容：
（1）压力容器的吊装就位，找平找正。
（2）压力容器的地脚螺栓紧固。
（3）压力容器上所附的平台，楼梯安装（通过在压力容器本体上预焊的补强板相连）。
（4）压力容器在现场的相关试验。
（5）压力容器在工艺配管后（法兰相连）的最终封闭。
6．压力容器分类统计一览表
(按压力容器的类别统计并标注其容器级别和规格;相关工艺参数)

- 19 -
5.1反应, 缓冲，平衡压力容器
序号
位号
设备名称
数量
规格
材质
温度℃
压力MPa
介质
类别
单重（t）
制造厂
设计
操作
设计
操作
1
R-201
主反应器
1
Ø4200×12×11260
304
100
55/57
0.5
0.33
苯酚.BPA
Ⅱ
26.33
大连宝原核设备有限公司
2
R-701
苯酚反应器
1
Ø1300×10×9350
304
100
80
0.85
0.34
苯酚
Ⅱ
5.2
大连宝原核设备有限公司
3
R-802
重排反应器
1
Ø1700×8×9085
304
100
53/75
0.74
0.33
苯酚.BPA
Ⅱ
6.5
大连宝原核设备有限公司
4
C-404
汽提塔
1
Ø800×17×8900
16MnR+304∕16MnR
230
190
0.1
-0.0973
苯酚.BPA
Ⅱ
6.35
大连宝原核设备有限公司
5
C-702
丙酮塔
1
Ø1000（12~16+3）×36260
16MnR+304∕16MnR
140
71/120
0.25/0.1
0.05/0.1
丙酮.乙苯
Ⅰ
23.62
大连宝原核设备有限公司
6
V-202
催化剂处理罐
1
Ø1800× 8×9145
304
100
75
0.5
0.23
丙酮
Ⅰ
6.34
江苏江阴化机
7
V-603
氮气回收器
1
Ø1000×6 ×2555
304
60
常温
0.8
0.6
氮气
Ⅰ
0.5
江苏江阴化机
8
V-702
丙酮塔分液罐
1
Ø1400×8×3990
304
140
120
0.25
0.1
水乙苯
Ⅰ
1.9
江苏江阴化机
9
V-803
焦油罐
1
Ø3000×10×7556
304
230
210/203
0.18/1.9
0.12/1.6
焦油苯酚/蒸汽
Ⅰ
9.3
江苏江阴化机
10
V-012
LP蒸汽闪蒸罐
1
Ø1100×8 ×4235
16MnR
170
148
0.6
0.31
蒸汽凝液
Ⅰ
1.65
江苏江阴化机
11
V-013
MPS饱和器
1
Ø800×10 ×4000
16MnR
230
206
1.9
1.7
蒸汽凝液
Ⅱ
1.37
江苏江阴化机
12
V-016
汽提蒸汽分离罐
1
Ø300×4×1975
304
170
145
0.6
0.31
蒸汽
Ⅰ
0.14
江苏江阴化机

5.2换热器类

序号
位号
设备名称
数量
规格
材质
温度℃
压力MPa
介质
类别
单重（t）
制造厂
设计
操作
设计
操作
壳
管
壳
管
壳
管
壳
管
壳
管

1
E203A/B
脱水塔预热器
2
Ø400 ×6 ×4500
304
160
130
136.6/98.3
72.7/105　
0.9　
0.79　
0.39　
0.39　
苯酚双酚A　
苯酚丙酮BPA　
Ⅰ
1.34
江苏江阴化机
2
E-204
脱水塔再沸器
1
Ø1500×12×3000
16MnR/304
230　
160　
155/155　
136.4/138.4　
0.7/FV　
0.1/FV　
0.44　
-0.0813　
水蒸气
苯酚双酚A　
Ⅰ
11.450
西安核设备
3
E-205
脱水塔冷凝器
1
Ø900×8×5025
16MnR/304
140　
65　
104.7/45　
33/41.5　
0.1/FV　
0.65　
-0.087　
0.44　
苯酚丙酮　
冷却水　
Ⅰ
5.35
江苏江阴化机
4
E-207
水塔预热器
1
Ø273×8.8×4500
304
120　
200　
43.8/100　
172.7/131.6　
0.69　
0.69　
0.15　
0.2　
苯酚丙酮水　
　苯酚
Ⅰ
0.820
江苏江阴化机
5
E-309
融化加热器
1
Ø400 ×8 ×3986
16MnR/304
230　
170　
173/173　
120/150　
1.18FV　
0.88　
0.74　
0.2　
中压蒸汽
苯酚双酚A　
Ⅰ
1.26
四平巨元换热设备
6
E-403
熔融BPA冷却器
1
Ø14″∕750×12× 2505
16MnR/304
180　
210　
100/157　
173.3/170　
0.6/FV　
1.2　
0.37　
0.49　
蒸汽凝液底压蒸汽　
苯酚BPA　
Ⅰ
0.940
四平巨元换热设备
7
E-502
不合格品加热器
1
Ø350×8× 3000
16MnR/304
170　
170　
145/145　
78/117　
0.6/FV　
0.74　
0.31　
0.2　
蒸汽　
苯酚BPA　　
Ⅰ
0.900
江苏江阴化机
8
E-701
水塔再沸器
1
Ø500×14×3000
304/316L
300　
240　
250/250　
207/207　
5.3FV　
0.25FV　
3.9　
0.093　
高压蒸汽
苯酚　
Ⅱ
1.85
四平巨元换热设备
9
E-702
丙酮塔再沸器
1
Ø450×8×3000
16MnR/304
170　
150　
145/145　
120/120　
0.6/FV　
0.25FV　
0.31
0.1　
蒸汽　
工艺水　
Ⅰ
1.150
江苏江阴化机
10
E-706
苯酚塔再沸器
1
Ø1000×10×3000
16MnR/304
230　
200　
203/203　
173.2/173.2　
1.9/FV　　
0.1/FV　　
1.6　
-0.0213　
中压蒸汽
苯酚焦油
Ⅱ
5.340
西安核设备
11
E-707
苯酚塔冷凝器
1
Ø1100/1600×16×3480
16MnR/304
180　
200
100/160　
171.4/167.3　
0.7/FV　
0.1/FV　　
0.51　
　-0.024
蒸汽凝液底高压蒸汽　
苯酚　　
Ⅰ
6.780
四平巨元换热设备
12
E-801
苯酚蒸发器再沸器
1
Ø900×12×3000
16MnR/304
230　
200　
203.4/203.4　
169.6/174.3　
1.9/FV　　
0.1/FV　　
1.6　
-0.0787　
中压蒸汽
苯酚焦油
Ⅱ
4.450
西安核设备
13
E-805
裂解反应器再沸器
1
Ø450 ×14×4500
304
300　
240　
250/250　
210/213　
5.3/FV　
0.29/FV　
3.9　
0.1　
高压蒸汽
焦油
Ⅱ
1.875
