测量前准备

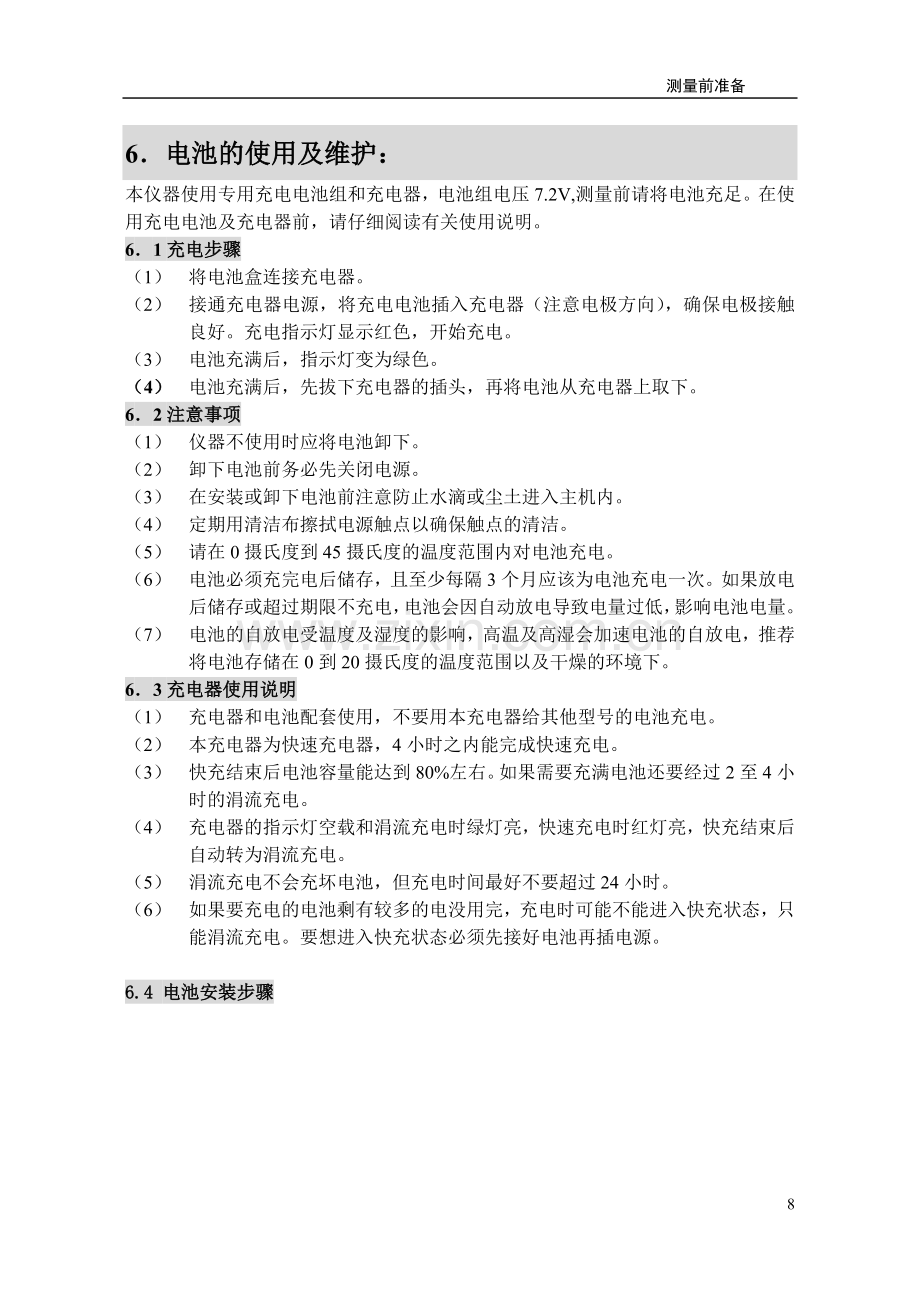

6．电池的使用及维护：
本仪器使用专用充电电池组和充电器，电池组电压7.2V,测量前请将电池充足。在使用充电电池及充电器前，请仔细阅读有关使用说明。
6．1充电步骤
（1） 将电池盒连接充电器。
（2） 接通充电器电源，将充电电池插入充电器（注意电极方向），确保电极接触良好。充电指示灯显示红色，开始充电。
（3） 电池充满后，指示灯变为绿色。
（4） 电池充满后，先拔下充电器的插头，再将电池从充电器上取下。
6．2注意事项
（1） 仪器不使用时应将电池卸下。
（2） 卸下电池前务必先关闭电源。
（3） 在安装或卸下电池前注意防止水滴或尘土进入主机内。
（4） 定期用清洁布擦拭电源触点以确保触点的清洁。
（5） 请在0摄氏度到45摄氏度的温度范围内对电池充电。
（6） 电池必须充完电后储存，且至少每隔3个月应该为电池充电一次。如果放电后储存或超过期限不充电，电池会因自动放电导致电量过低，影响电池电量。
（7） 电池的自放电受温度及湿度的影响，高温及高湿会加速电池的自放电，推荐将电池存储在0到20摄氏度的温度范围以及干燥的环境下。
6．3充电器使用说明
（1） 充电器和电池配套使用，不要用本充电器给其他型号的电池充电。
（2） 本充电器为快速充电器，4小时之内能完成快速充电。
（3） 快充结束后电池容量能达到80%左右。如果需要充满电池还要经过2至4小时的涓流充电。
（4） 充电器的指示灯空载和涓流充电时绿灯亮，快速充电时红灯亮，快充结束后自动转为涓流充电。
（5） 涓流充电不会充坏电池，但充电时间最好不要超过24小时。
（6） 如果要充电的电池剩有较多的电没用完，充电时可能不能进入快充状态，只能涓流充电。要想进入快充状态必须先接好电池再插电源。

6.4 电池安装步骤

1. 电池装入电池盒。（注意电极方向应向下）。
2. 拇指食指按住电池锁扣，将电池对齐仪器电池槽。
3. 向前平推电池盒，直至听到轻微卡嗒声响，电池盒完全插入仪器电池槽内。

6.5 电池卸下步骤（与安装步骤相反）

1． 拇指食指按住电池盒锁扣。
2． 向外平拉电池盒，将电池盒从仪器电池槽中取出。
3． 将电池从电池盒中取出。

6.6 电池显示信息
仪器显示屏右上角显示电池电量，表明电源状况。

90-100% 50-90% 10-50% 0-10%

由满电量到小电量都可进行测量，当电池电量将耗尽时,仪器约10秒报警一次，并显示“电池电量低!”的提示,此时不可以再进行测量，应立即存贮数据，更换电池，否则仪器将在1分钟后自动切断电源关机。

7．架设仪器
注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。
（1） 将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。
（2） 将仪器安装在三脚架上，然后拧紧连接螺丝。
（3） 利用圆水准器粗略整平仪器
①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。
角螺旋B
角螺旋C
角螺旋A
②旋转脚螺旋C，使圆水准器气泡居中 。

（4） 利用长水准器精确整平仪器：
①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB，旋转A、B两个脚螺旋使长水准器气泡居中。
②将仪器绕竖轴旋转90°(100g)，旋转第三个脚螺旋C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的长水准器管气泡始终居中为止。
（5） 利用光学对点器对中：
调节光学对点器的目镜，看清对点器分划板。松开三角架上的中心手把，轻移仪器，使光学对点器的中心标志对准测站点。
注意：尽量平移仪器，不要让仪器在架头上有转动，以尽量减少气泡的偏移。

（6） 最后精确整平仪器
按第（4）步精确整平仪器，直到仪器旋转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。

8．调焦与照准
注意：
l 照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。
l 当改变盘位观测时，用十字丝同一位置照准目标。
（1） 目镜调焦：用望远镜观察一明亮无地物的背景。将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。
（2） 照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。
（3） 物镜调焦：旋转望远镜调焦环至目标成像最清晰。用垂直和水平微动手轮使十字丝精确照准目标。
（4） 再次调焦至无视差：再次进行调焦，直至使目标成像到十字丝间不存在视差。
9．开机
（1） 按下开关键，听到一声鸣响，电源接通，仪器首先进行工作是否正常的自检，随后显示仪器型号信息、版本号，并提示“转动望远镜，设置垂直角零位”。
（2） 旋转望远镜，听到一声鸣响，垂直角零位设置完毕，仪器进入测量模式。
注意：
l 如果屏幕显示“倾斜超差”提示，说明仪器尚未整平，需重新整平仪器。
l 在受强风或振动影响的环境下观测而仪器无法保持稳定时，垂直角显示值可能发生不稳定现象。应在星键模式中关闭补偿器，或者在设置模式中将“观测条件”中的“倾斜改正”选项设置为“关”。

10．使用星键(★键)功能
在任何模式下，按【SFT】再按【★】进入星键快捷功能。在此功能界面下，可进行如下操作：
【F1】——打开或关闭显示器背景光照明。
【F2】——打开或关闭激光对点器的开/关。（仅对装有激光对点器的仪器）
【F3】——仪器倾斜值显示及补偿器的开或关。
【F4】——快速查看内存状况。

【仪器功能】

照明

对点

补偿

内存

10.1仪器倾斜值显示及补偿
1．按【补偿】进入仪器倾斜值显示及补偿功能补偿界面。
仪器显示X向(望远镜视轴方向)竖轴倾斜值。
l 如倾斜值超过3′，仪器显示
“倾斜超差”。

【补偿】

【X向倾斜值】
-0°00′26″
开补偿器？

取消

确定

2．按【确定】，打开补偿器，返回星键功能界面。仪器将对垂直角进行倾斜改正。

【确定】

【仪器功能】

照明

对点

补偿

内存

l 设置模式中将“观测条件”中的“倾斜改正”选项设置为“关”,也可以开启补偿器，
并且设置被保存。
l 最大倾斜补偿范围：3′

10.2 快速查看仪器内存
1．按【内存】进入仪器内存状况显示界面。
l 当前文件：当前选定的工作文件。
l 文件内记录：当前工作文件中已
存贮的记录数。
l 可用记录：内存可用于存贮数据
的空闲记录块数。
l 内存总记录：内存全部记录块数。
【补偿】

【内存】
当前文件： JOB01
文件内记录： 254
内存总记录： 15216
可用记录： 14962

2．按【ESC】，返回星键功能界面。

【确定】

【仪器功能】

照明

对点

补偿

内存
