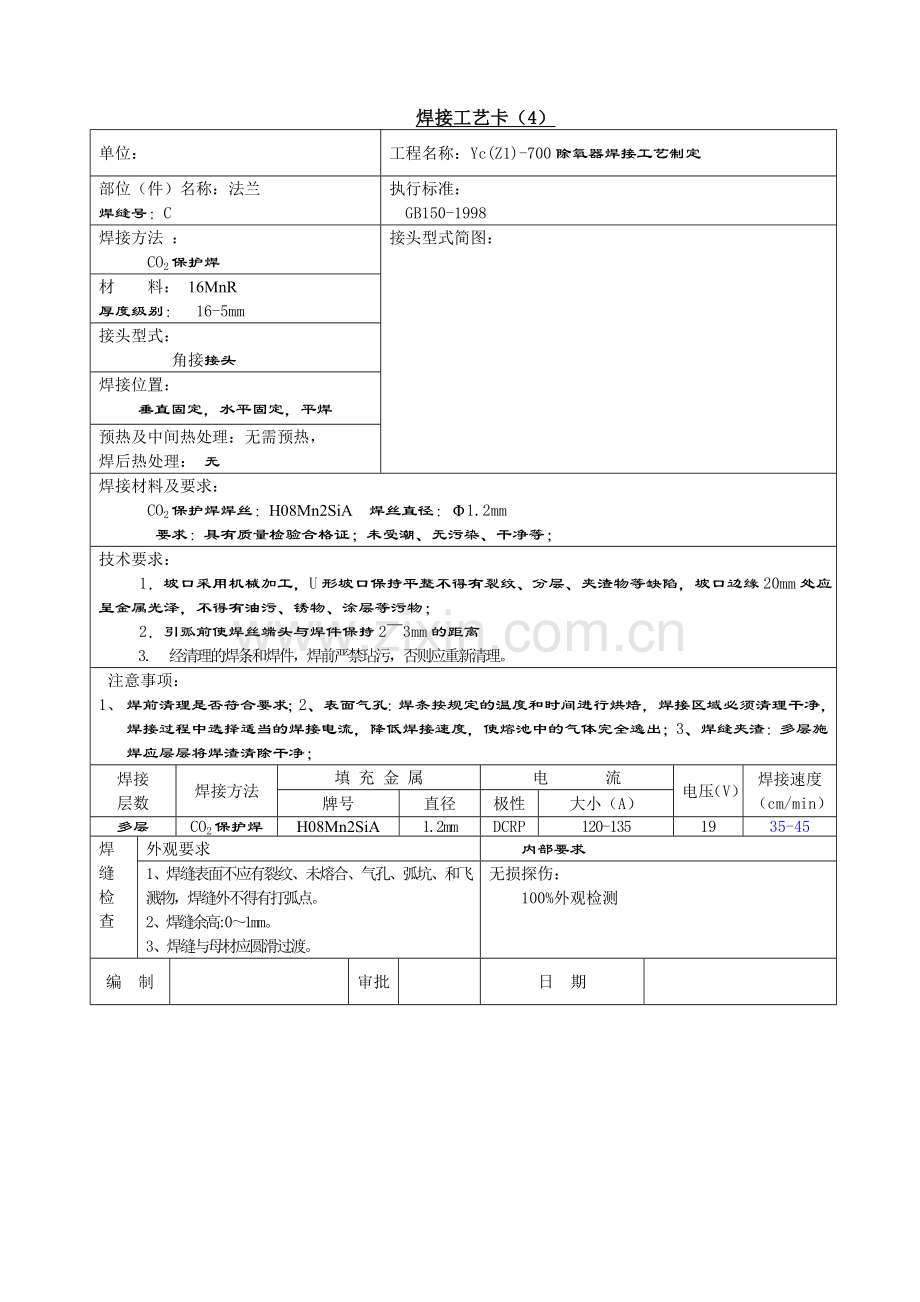

焊接工艺卡（4）
单位：
工程名称：Yc(Z1)-700除氧器焊接工艺制定
部位（件）名称：法兰
焊缝号：C
执行标准：
GB150-1998
焊接方法 ：
CO2保护焊
接头型式简图：

材 料： 16MnR
厚度级别： 16-5mm
接头型式：
角接接头
焊接位置：
垂直固定，水平固定，平焊
预热及中间热处理：无需预热，
焊后热处理： 无
焊接材料及要求：
CO2保护焊焊丝：H08Mn2SiA 焊丝直径：Φ1.2mm
要求：具有质量检验合格证；未受潮、无污染、干净等；
技术要求：
1．坡口采用机械加工，U形坡口保持平整不得有裂纹、分层、夹渣物等缺陷，坡口边缘20mm处应呈金属光泽，不得有油污、锈物、涂层等污物；
2．引弧前使焊丝端头与焊件保持2～3mm的距离
3. 经清理的焊条和焊件，焊前严禁玷污，否则应重新清理。
注意事项：
1、 焊前清理是否符合要求；2、表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出；3、焊缝夹渣：多层施焊应层层将焊渣清除干净；
焊接
层数
焊接方法
填 充 金 属
电 流
电 压（V）
焊接速度（cm/min）
牌号
直径
极性
大小（A）
多层
CO2保护焊
H08Mn2SiA
1.2mm
DCRP
120-135
19
35-45
焊缝检查

外观要求
内部要求
1、焊缝表面不应有裂纹、未熔合、气孔、弧坑、和飞溅物，焊缝外不得有打弧点。
2、焊缝余高:0～1mm。
3、焊缝与母材应圆滑过渡。
无损探伤：
100%外观检测
编 制

审批

日 期
