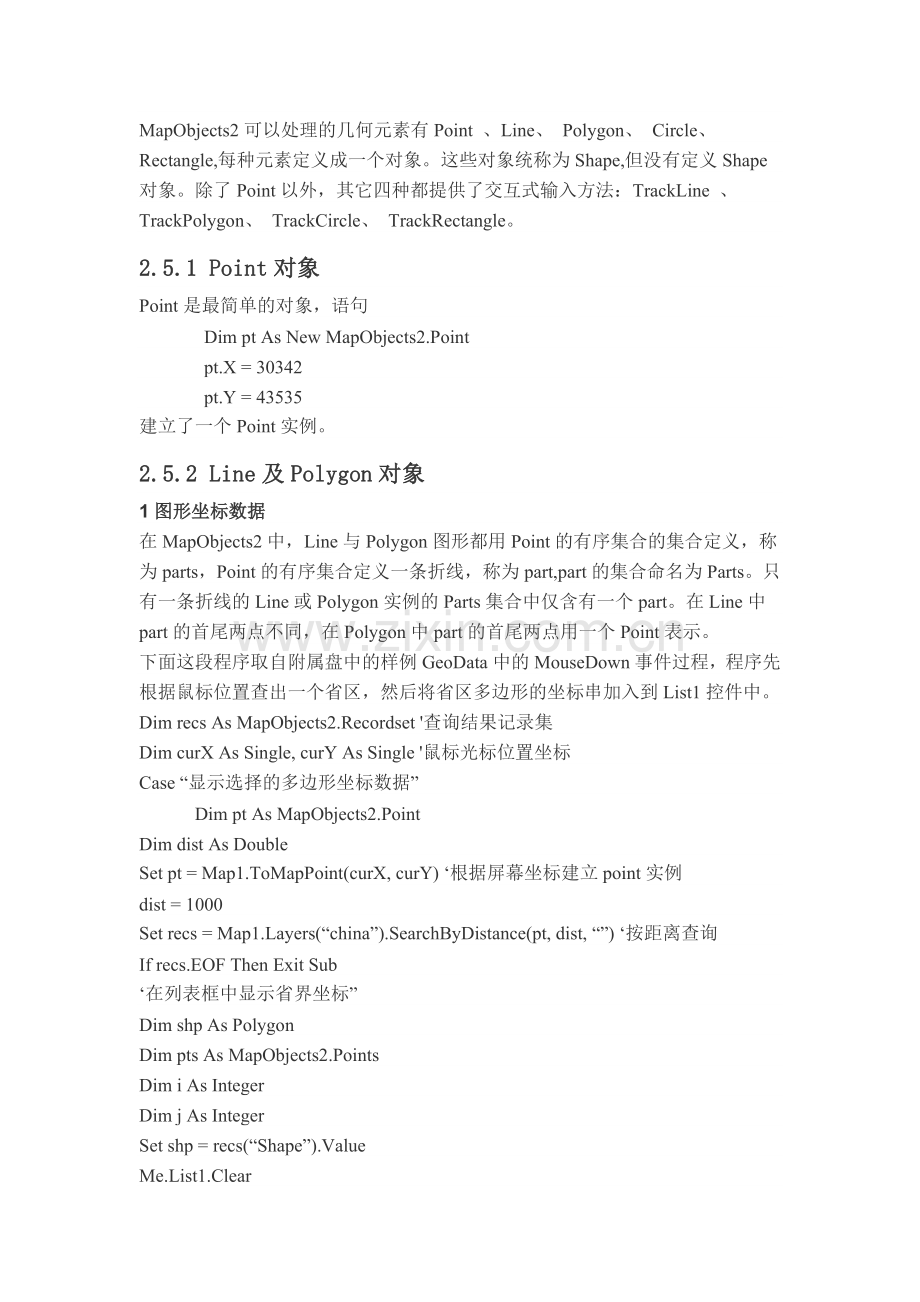

MapObjects2可以处理的几何元素有Point 、Line、 Polygon、 Circle、 Rectangle,每种元素定义成一个对象。这些对象统称为Shape,但没有定义Shape对象。除了Point以外，其它四种都提供了交互式输入方法：TrackLine 、TrackPolygon、 TrackCircle、 TrackRectangle。
2.5.1 Point对象
Point是最简单的对象，语句
Dim pt As New MapObjects2.Point
pt.X = 30342
pt.Y = 43535
建立了一个Point实例。
2.5.2 Line及Polygon对象
1图形坐标数据
在MapObjects2中，Line与Polygon图形都用Point的有序集合的集合定义，称为parts，Point的有序集合定义一条折线，称为part,part的集合命名为Parts。只有一条折线的Line或Polygon实例的Parts集合中仅含有一个part。在Line中part的首尾两点不同，在Polygon中part的首尾两点用一个Point表示。
下面这段程序取自附属盘中的样例GeoData中的MouseDown事件过程，程序先根据鼠标位置查出一个省区，然后将省区多边形的坐标串加入到List1控件中。
Dim recs As MapObjects2.Recordset '查询结果记录集
Dim curX As Single, curY As Single '鼠标光标位置坐标
Case “显示选择的多边形坐标数据”
Dim pt As MapObjects2.Point
Dim dist As Double
Set pt = Map1.ToMapPoint(curX, curY) ‘根据屏幕坐标建立point实例
dist = 1000
Set recs = Map1.Layers(“china”).SearchByDistance(pt, dist, “”) ‘按距离查询
If recs.EOF Then Exit Sub
‘在列表框中显示省界坐标”
Dim shp As Polygon
Dim pts As MapObjects2.Points
Dim i As Integer
Dim j As Integer
Set shp = recs(“Shape”).Value
Me.List1.Clear

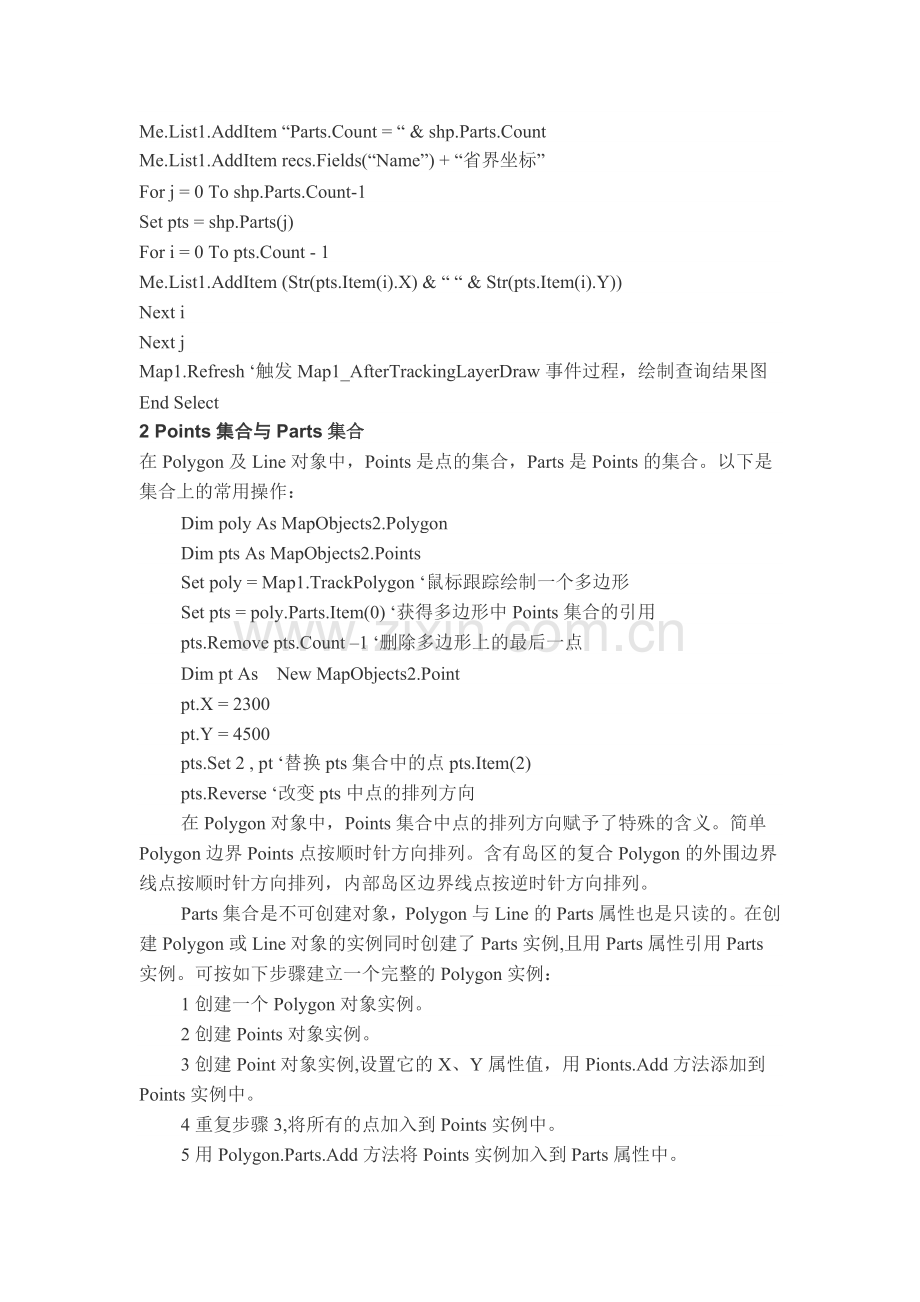

Me.List1.AddItem “Parts.Count = “ & shp.Parts.Count
Me.List1.AddItem recs.Fields(“Name”) + “省界坐标”
For j = 0 To shp.Parts.Count-1
Set pts = shp.Parts(j)
For i = 0 To pts.Count - 1
Me.List1.AddItem (Str(pts.Item(i).X) & “ “ & Str(pts.Item(i).Y))
Next i
Next j
Map1.Refresh ‘触发Map1_AfterTrackingLayerDraw事件过程，绘制查询结果图
End Select
2 Points集合与Parts集合
在Polygon及Line对象中，Points是点的集合，Parts是Points的集合。以下是集合上的常用操作：
Dim poly As MapObjects2.Polygon
Dim pts As MapObjects2.Points
Set poly = Map1.TrackPolygon ‘鼠标跟踪绘制一个多边形
Set pts = poly.Parts.Item(0) ‘获得多边形中Points集合的引用
pts.Remove pts.Count –1 ‘删除多边形上的最后一点
Dim pt As　New MapObjects2.Point
pt.X = 2300
pt.Y = 4500
pts.Set 2 , pt ‘替换pts集合中的点pts.Item(2)
pts.Reverse ‘改变pts中点的排列方向
在Polygon对象中，Points集合中点的排列方向赋予了特殊的含义。简单Polygon边界Points点按顺时针方向排列。含有岛区的复合Polygon的外围边界线点按顺时针方向排列，内部岛区边界线点按逆时针方向排列。
Parts集合是不可创建对象，Polygon与Line的Parts属性也是只读的。在创建Polygon或Line对象的实例同时创建了Parts实例,且用Parts属性引用Parts实例。可按如下步骤建立一个完整的Polygon实例：
1创建一个Polygon对象实例。
2创建Points对象实例。
3创建Point对象实例,设置它的X、Y属性值，用Pionts.Add方法添加到Points实例中。
4重复步骤3,将所有的点加入到Points实例中。
5用Polygon.Parts.Add方法将Points实例加入到Parts属性中。
单Part的Polygon用上述5步即可建立。 对于多Part的Polygon重复步骤5。
同理可以建立Line实例。
2.5.3几何对象的运算
MapObject2 的几何对象共有6种,符号常量由枚举表ShapeTypeConstants定义如下
符号常量
值
对象名
moShapeTypePoint
21
Point
moShapeTypeLine
22
Line
moShapeTypePolygon
23
Ploygon
moShapeTypeMultipoint
24
Points
moShapeTypeRectangle
25
Rectangle
moShapeTypeEllipse
26
Ellipse
六种对象的父对象都是Object。
例：判断几何对象的类型。
Dim ObjA As Object
Dim ObjPoint As New MapObjects2.Point
Dim ObjPolygon As New MapObjects2.Polygon
Set ObjA = ObjPoint
If ObjA.shapeType = moShapeTypePoint Then Debug.Print "ObjA类型是Point"
Set ObjA = ObjPolygon
If ObjA.shapeType = moShapeTypePolygon Then Debug.Print "objA的类型是Polygon "
几何对象的运算在上表中6种对象的实例上进行，由实例的方法完成运算，运算数据来源于实例及实例方法中的参数。
1 IsPointIn
Function IsPointIn(pt As Point) As Boolean
适用对象: Polygon, Rectangle，Ellipse
这个方法判断点是否位于几何对象围成的区域中。例:
Dim pt as New MapObjects2.Point
pt.X = 1200
pt.Y = 2000
if Not Map1.Extent.IsPointIn(pt) Then ‘Map.Extent是Ractangle对象
Map1.CenterAt pt.X, pt.Y ‘以pt为中心显示地图
End If
2 GetCrossings
Function GetCrossings(Shape As Object) As Points
适用对象: Point,Points,Line, Polygon, Rectangle
这个函数计算两个几何图形的交点集合。例:
Dim shape As New MapObjects2.Line
Dim aPoly As New MapObjects2.Polygon
Dim pts As MapObjects2.Points
设置shape和aPoly的parts属性值
Set pts = aPoly.GetCrossings(shape) ‘返回交点集合的引用
3
Function Union(Shape As Object,[Extent]) As Object
适用对象: Point, Points, Line, Polygon, Rectangle, Ellipse
这个函数返回两个几何图形的并。
Polygon和Rectangle都表示面，归为同一类类型。参与运算的两个对象应属于同一类型对象。例:
Dim aPoly As MapObjects2.Polygon
Dim bPoly As MapObjects2.Polygon
Dim cPoly As MapObjects2.Polygon
设置aPoly及bPoly的parts属性值
Set cPoly = aPoly.Union(bPoly)
4 Intersect
Function Intersect(Shape As Object,[Extent]) As Object
这个 函数返回两个几何图形的交。
句法：
Set resultShape = object.Intersect (Shape [,extent])
object可以是： Point, Points, Line, Polygon, Rectangle, Ellipse 6 种对象
Shape可以是： Point, Points, Line, Polygon, Rectangle, Ellipse 6 种对象
resultShape的类型随object与Shape的组合而异，如下表所示
resultShape的类型
Shape
object
Point
Points
Line
Polygon
Rectangle
Ellipse
Point
Point
Point
Point
Point
Point
Point
Points
Point
Point 或Points
Point 或Points
Point或Points
Point 或Points
Point 或Points
Line
Point
Point 或Points
Point 或Points
Line
Line
Line
Polygon
Point
Point 或Points
Line
Polygon
Polygong或Ractangle
Polygon
Rectangle
Point
Point 或Points
Line
Polygon或Ractagle
Ractangle
Polygon或
Ractangle
Ellipse
Point
Point 或Points
Line
Polygon
Polygon或
Ractangle
Polygon
5 Difference
Function Difference(Shape As Object,[Extent]) As Object
适用对象: Point, Points, Line, Polygon, Rectangle, Ellipse
这个函数返回两个几何图形的差。例：
Set cPoly = aPoly.Difference(bPoly)
6 Xor
Function Xor(Shape As Object,[Extent]) As Object
适用对象: Point, Points, Line, Polygon, Rectangle, Ellipse
这个函数返回两个几何图形的异或。例：
Set cPoly = aPoly.Xor(bPoly)
7 Buffer
Function Buffer(distance As Object, [Extent]) As Object
适用对象: Point, Points, Line, Polygon, Rectangle, Ellipse
Buffer函数返回边界距离调用对象为distance的Polygon。例：
Dim aPoly As MapObjects2.Polygon
Dim aLine As New MapObjects2.Line
设置aLine的Parts属性值
Set aPloly = aLine.Buffer(120)
在MapObjects2中，Buffer Intersect Difference Union及Xor方法使用整数坐标，具有较高的计算速度。为确保从浮点数转换到整数保持几何操作的一致性，建议使用Rectangle型的Extent参数，对所有的几何操作使用相同的Extent参数。若不使用参数Extent，对相同的Shape重复使用几何方法，不同次的结果图形的几何坐标可能会出现计算误差。
如果在方法中没有使用Extent参数，Mapobjets2使用两个源Shape的外接矩形的并。
例1 在跟踪层画两个Polygon 求它们的Xor,用不同的颜色在跟踪层显示源Polygon和结果Polygon。
完整代码在XorPolygon样例目录中。主要代码如下：
Dim shape1 As Object
Dim exclOr As Boolean
Private Sub Form_Load()
'设置PointEvents在跟踪层中得显示用的符号符号
exclOr = False
Map1.TrackingLayer.SymbolCount = 2
With Map1.TrackingLayer.Symbol(0)
.SymbolType = moFillSymbol '面（区域)
.Style = moGrayFill '半透明填充
.Color = moCyan
.OutlineColor = moCyan
End With
With Map1.TrackingLayer.Symbol(1)
.SymbolType = moFillSymbol
.Style = moGrayFill '半透明填充
.Color = moMagenta
.OutlineColor = moMagenta
End With
End Sub
Private Sub Map1_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)
' 在Map1窗口中画两个Polygon 计算它们的 XOR
Dim poly As New MapObjects2.Polygon
Dim eventLine As New MapObjects2.GeoEvent
Set poly = Map1.TrackPolygon '在Map1窗口中画Polygon
Set eventLine = Map1.TrackingLayer.AddEvent(poly, 0) '在跟踪层中显示Poly
Call doXor(poly)
End Sub
Private Sub doXor(shape As Object) '计算两个Polygon的XOR
If Not exclOr Then '画第一个Polygon时保存到Shape1中
Set shape1 = shape
exclOr = True
ElseIf exclOr Then '画完第而个Polygon后则计算它们的 XOR
Dim xorShape As Object
Dim xorEvent As New MapObjects2.GeoEvent
Set xorShape = shape1.Xor(shape, Map1.FullExtent) '计算两个Polygon的Xor
Set xorEvent = Map1.TrackingLayer.AddEvent(xorShape, 1) '加入到跟踪层中
Set shape1 = Nothing
exclOr = False
End If
End Sub
习题
1 编写程序实现样例1的功能。
2 以习题1的代码为基础，写出Intersect程序，在程序中判断Intersect函数的返回结果的Shape类型。
2.5.4动态分段
动态分段在Line对象上操作，是Line对象的特有方法操作的结果。在MapObjects2中Line表示有向折线，折线的折点称为Vertex(节点),折线的始末点称为Node(结点)。以始结点为度量起点,每个节点都有一个沿着折线的路程值，用路程值确定点在折线上的位置，给定的路程值确定了折线上的唯一点。
1点事件(PointEvents)
Line对象几何图形上的任意一点称为PointEvent，PointEvent专用于程序设计，可在程序运行中动态创建，动态改变位置，是动态的Point实例。
例：在长度为500的线实例aLine上创建距始点路程为400的点事件。
Dim ptsEvents As MapObjects2.Points
Set ptsEvents = aLine.ReturnPointEvents(400)

0

500

2线事件(LineEvent)
从Line对象几何图形上截取的任意一条线段称为LineEvent(线事件)，LineEvent是动态创建的线实例,用线的始末点在原Line上的路程确定截取位置。
例：在长度为500的Line实例aLine上，创建始点路程200终点路程400的线事件。
Dim lineEvent as MapObjects2.Line
Set lineEvent = aLine.ReturnLineEvent(200,400)
3线的节点(Vertex)路程
Line对象实例上的节点距始结点(Node)的路程作为线的几何属性常用于最佳路径分析及网络分析，为此MapObjects.Line对象提供了两个方法：
(1) Sub SetMeasuresAsLength()
此方法为线的节点的Measure属性赋路程值, 路程值用地图的数据坐标计算，是地面上的实际路程。
例：在长度为500的线实例aLine上设置节点的Measure(路程)属性值
aLine.SetMeasuresAsLength
0

80

280

310

500

180
各节点的Measure属性值如下：
从上例可见，aLine的始末结点也算作节点。
(2) Sub SetMeasures(StartValue As Double,EndValue As Double)
此方法用StartValue作为始节点的路程值，用EndValue作为末节点的路程值，在这两个值之间按新旧路程的比例插值作为中间节点的路程值,将计算结果赋给节点的Measure属性。执行此函数之前可执行也可不执行SetMeasuresAsLength函数。
例：对上例中aLine实例重新设置节点的路程属性值，使得始节点的路程值为1,末节点的路程值为251,中间节点路程值按新旧路程值比例计算。
aLine.SetMeasurs(1,251)
1

41

141

156

251

91
4动态分段样例
在MapObjects中，点事件将给定的线动态分为两段，称为动态分段(Dynamic Segmentation)。分段只是视觉上的效果，并未对线进行实际分割。动态分段函数不会更改线的节点坐标值。
例1 用鼠标在地图窗口中输入一点，找出最近的一条线，在线上分别使用3个Measure函数，显示出每个Measuer 函数设置的线的各个节点的Measure值。完整样例在SetMeasuer目录中
Private Sub Map1_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)
Dim pt As MapObjects2.Point
Dim recs As New MapObjects2.Recordset
Set pt = Map1.ToMapPoint(X, Y) '转换(X,Y)成地图数据坐标系下的坐标
Set recs = Map1.Layers(0).SearchByDistance(pt, Map1.ToMapDistance(150), "")
' 如果找到了一条线,则提取它的 shape 字段值储存在 oLine 变量中,
‘设置 measures 在列表框中显示oLine上的
' 的各个节点的Measure值。
If Not recs.EOF Then
Dim oLine As New MapObjects2.Line
Dim pointMeasuer As Double
Set oLine = recs("Shape").Value
Map1.TrackingLayer.ClearEvents
Map1.TrackingLayer.AddEvent oLine, 0
List1.Clear
List2.Clear
List3.Clear
Dim vertices As New MapObjects2.Points
Dim i As Integer
oLine.SetMeasuresAsLength
pointMeasuer = oLine.ReturnMeasure(pt)
List1.AddItem "鼠标点的 Measure: " & pointMeasuer
List1.AddItem "节点的 Measure:"
For Each vertices In oLine.Parts
For i = 0 To vertices.Count - 1
List1.AddItem vertices(i).Measure
Next i
Next vertices
oLine.SetMeasures 0, 100
pointMeasuer = oLine.ReturnMeasure(pt)
List2.AddItem "鼠标点的 Measure: " & pointMeasuer
List2.AddItem "节点的 Measure:"
For Each vertices In oLine.Parts
For i = 0 To vertices.Count - 1
List2.AddItem vertices(i).Measure
Next i
Next vertices
oLine.OffsetMeasures 50
pointMeasuer = oLine.ReturnMeasure(pt)
List3.AddItem "鼠标点的 Measure: " & pointMeasuer
List3.AddItem "节点的 Measure:"
For Each vertices In oLine.Parts
For i = 0 To vertices.Count - 1
List3.AddItem vertices(i).Measure
Next i
Next vertices
End If
End Sub
例2：在地图窗口中用鼠标左键输入一点，在Map1.Layers(“Road”)图层中找出与输入点距离最近的线，在找到的线上创建与输入点距离最近的点(点事件)。在跟踪层中用红色显示点事件。样例在PntEnt.vbp工程中，从中摘取的程序如下:
Private Sub Form_Load()
省略的其它语句
‘设置PointEvents在跟踪层中得显示符号
Map1.TrackingLayer.SymbolCount = 1
With Map1.TrackingLayer.Symbol(0)
.SymbolType = moPointSymbol
.Color = moRed
.Size = 6
.Style = moCircleMarker
End With
EndSub
Private Sub Map1_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)
省略的其它语句
Case “点事件”
‘在道路图层上搜索与鼠标点最靠近的线
Dim pt As MapObjects2.Point
Dim recs As New MapObjects2.Recordset
Set pt = Map1.ToMapPoint(X, Y)
Set recs = Map1.Layers(“road”).SearchByDistance(pt, Map1.ToMapDistance(150), “”)
‘ 如果找到最近的线则将它的图形数据保存到gLine变量中
If Not recs.EOF Then
Map1.TrackingLayer.ClearEvents ‘清除跟踪层中的点事件
Dim gLine As New MapObjects2.Line
Set gLine = recs(“Shape”).Value
gLine.SetMeasuresAsLength ‘用长度设置线上节点的路程值
‘Get closest measure, and return point events
Dim nearMeasure As Double
Dim events As MapObjects2.Points
nearMeasure = gLine.ReturnMeasure(pt) ‘ gLine上与pt点最接近的点的路程值
Set events = gLine.ReturnPointEvents(nearMeasure) ‘返回GLine上路程值为nearMeasure的点
‘在地图窗口中显示events点
If Not events Is Nothing Then
Dim theSelected As MapObjects2.GeoEvent
Set theSelected = Map1.TrackingLayer.AddEvent(events, 0)
End If
End If
End Select
End Sub
