5.4 治涝工程
5.4.1治涝标准
排水闸及排涝涵闸等建筑物的设计防洪标准与堤防工程防洪标准相同，按20年一遇洪水标准设计。排涝标准为十年一遇最大24小时暴雨一天排干。
5.4.3 设计排涝流量
根据排水片区集雨面积，设计排涝流量采用排涝模数经验公式法计算确定，

式中：
q——设计排涝模数(m3/s·km2)；
K——综合系数（反映河网配套程度、排水沟坡度、降雨历时及流域形状等因素），参考有关资料，取K=0.017；
Rp——设计暴雨量(mm)，本工程24小时点雨量查广东省水文图集得H24=110mm，CV24=0.40，查皮尔逊III曲线得：P=10%时，Kp=1.535，则Rp =H24p=Kp×H24＝1.535×110=169mm；
F——控制排水集雨面积（km2）,引连干渠集雨面积0.415 km2；
m——峰量指数（反映洪峰与洪量的关系）参考有关资料，取m=1.0；
n——递减指数（反映排涝模数与面积的关系）；参考有关资料，取n=-0.238
Qp——设计排水流量(m3/s)；

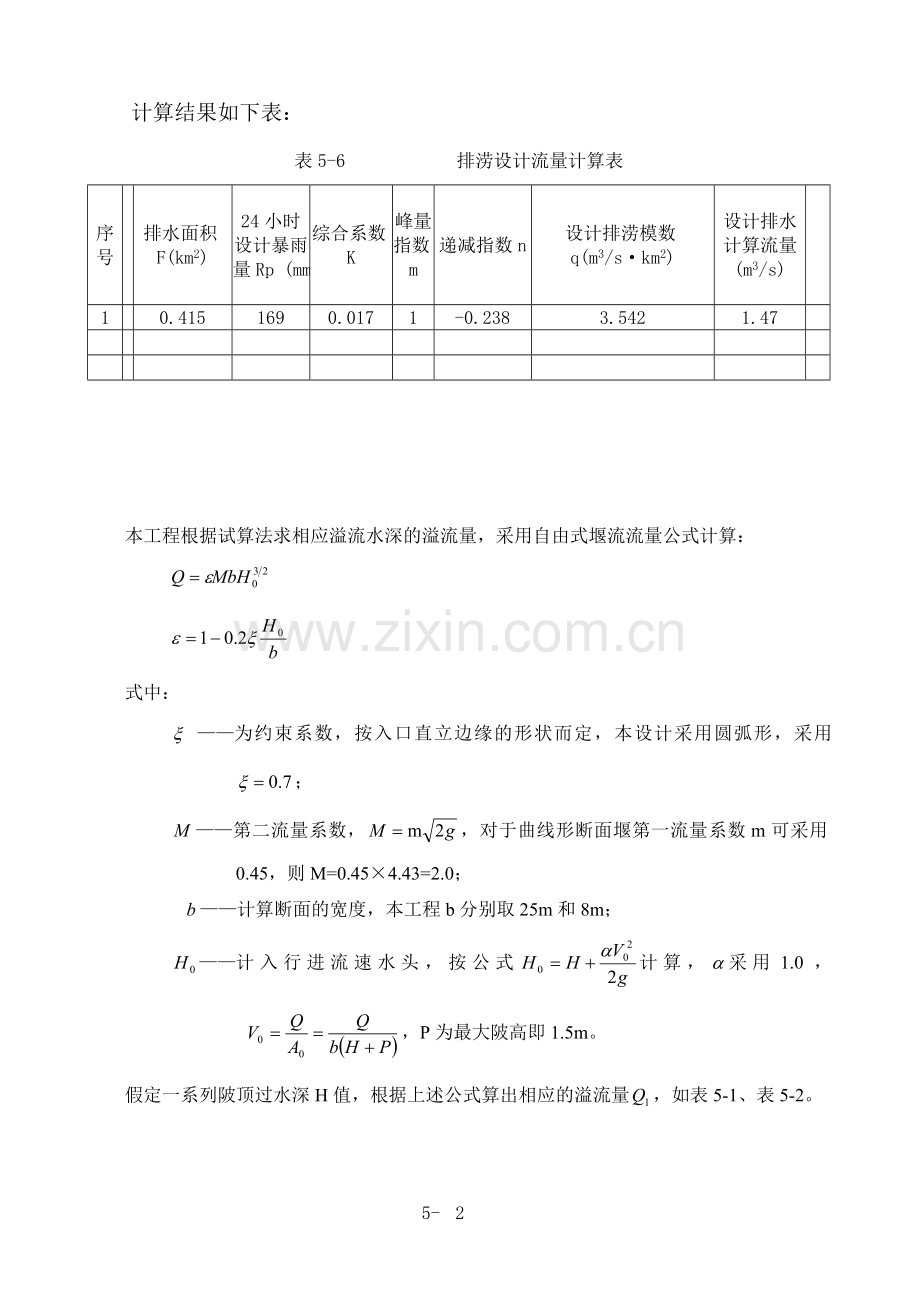

计算结果如下表：
表5-6　　　　　　排涝设计流量计算表
序号

排水面积F(km2)
24小时设计暴雨量Rp (mm)
综合系数K
峰量指数m
递减指数n
设计排涝模数q(m3/s·km2)
设计排水计算流量(m3/s)

1

0.415
169
0.017
1
-0.238
3.542
1.47

本工程根据试算法求相应溢流水深的溢流量，采用自由式堰流流量公式计算：

式中：
——为约束系数，按入口直立边缘的形状而定，本设计采用圆弧形，采用；
——第二流量系数，，对于曲线形断面堰第一流量系数m可采用0.45，则M=0.45×4.43=2.0；
——计算断面的宽度，本工程b分别取25m和8m；
——计入行进流速水头，按公式计算，采用1.0，，P为最大陂高即1.5m。
假定一系列陂顶过水深H值，根据上述公式算出相应的溢流量，如表5-1、表5-2。
