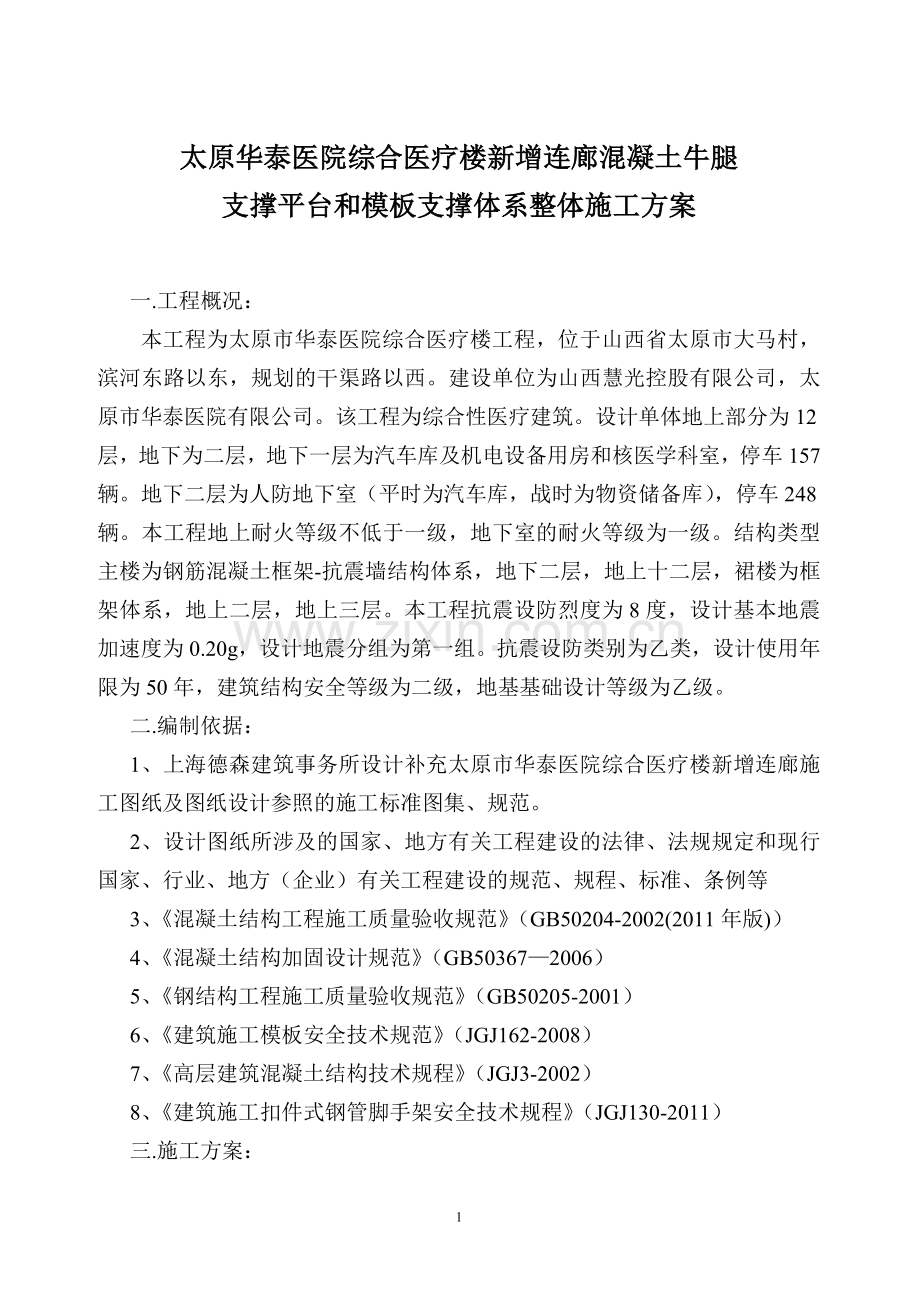

太原华泰医院综合医疗楼新增连廊混凝土牛腿
支撑平台和模板支撑体系整体施工方案

一.工程概况：
本工程为太原市华泰医院综合医疗楼工程，位于山西省太原市大马村，滨河东路以东，规划的干渠路以西。建设单位为山西慧光控股有限公司，太原市华泰医院有限公司。该工程为综合性医疗建筑。设计单体地上部分为12层，地下为二层，地下一层为汽车库及机电设备用房和核医学科室，停车157辆。地下二层为人防地下室（平时为汽车库，战时为物资储备库），停车248辆。本工程地上耐火等级不低于一级，地下室的耐火等级为一级。结构类型主楼为钢筋混凝土框架-抗震墙结构体系，地下二层，地上十二层，裙楼为框架体系，地上二层，地上三层。本工程抗震设防烈度为8度，设计基本地震加速度为0.20g，设计地震分组为第一组。抗震设防类别为乙类，设计使用年限为50年，建筑结构安全等级为二级，地基基础设计等级为乙级。
二.编制依据：
1、上海德森建筑事务所设计补充太原市华泰医院综合医疗楼新增连廊施工图纸及图纸设计参照的施工标准图集、规范。
2、设计图纸所涉及的国家、地方有关工程建设的法律、法规规定和现行国家、行业、地方（企业）有关工程建设的规范、规程、标准、条例等
3、《混凝土结构工程施工质量验收规范》（GB50204-2002(2011年版)）
4、《混凝土结构加固设计规范》（GB50367—2006）
5、《钢结构工程施工质量验收规范》（GB50205-2001）
6、《建筑施工模板安全技术规范》（JGJ162-2008）
7、《高层建筑混凝土结构技术规程》（JGJ3-2002）
8、《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2011）
三.施工方案：
本工程新增钢结构连廊由于主体已经施工至：A区十层、B区九层。连廊设计高度偏高（38.64m-56.7 m）,下部是裙楼屋面（16.2m），若要从裙楼D区屋面16.2m处搭设落地脚手架，本身架体重量约65T，且牛腿（双牛腿带顶板）重量约为66T，影响结构安全。经多次计算，现确定从34.14m高处悬挑型钢梁钢结构支撑，具体施工内容如下（同见附图）
1、从8层结构（34.14m处）设置6m长500×200mmH型钢（Q345B）悬挑梁，从主楼结构外边线悬挑（L1）2.5m，后部锚固段（L2）为3.5m（>L1*1.25倍）。悬挑型钢梁固定位置见附图，悬挑型钢梁与8层结构上平面接触部位需用300*400*10mm钢板垫平，钢板开孔并用4ф12膨胀螺栓固定且与型钢梁焊接固定，后部与前端参照外悬挑脚手架型钢固定方法采用上下350×150×20mm和350×250×20mm钢板夹板，穿Φ18mm高强螺栓，加钢垫片用双螺帽紧固（固定位置见附图）
2、每根悬挑型钢梁下（A区、B区各一组，每组5根）用Φ150×4mm圆钢管从29.64m处做4.9m斜支撑，角度约为22°，斜支撑下部焊接250×250×10mm钢板。开4Φ14眼，用4Φ12膨胀螺栓固定于原框架梁上平面，并在框梁外侧加200*200*10钢板同斜支撑焊接形成L型抗滑移挡板；斜支撑上部焊接250×250×10mm钢板打4Φ14眼，用4Φ12标准螺栓固定在500×200mmH型钢梁底部，并同型钢梁翼缘边焊接牢固，每个斜支撑顶部和型钢梁连接外端在型钢梁上焊接抗滑移堵头（250长160*80工字钢）。固定位置为结构外边缘往外1.5m处。5根斜支撑间焊接Φ48*3mm钢管拉结，距地1.8m，连同K、L轴框柱用架管四面锁紧。
3、悬挑支撑梁在楼内锚固段搭设800×800mm钢管架，上部插顶丝同顶板顶紧（垫40*90*500木龙骨），下部架杆根部压住悬挑梁后端。增加辅助悬挑的牢固性（立杆横向、纵向间距800mm、步距1200mm，扫地杆距地600mm。落在砼顶板所立杆垫50mm厚木板），上部距顶板300mm处搭设纵横向水平拉杆，扫地杆和上部水平拉杆处搭设水平剪刀撑和竖向剪刀撑；由于悬挑梁锚端上下部位均为120厚顶板，为增强锚固段的牢固性，在每个牛腿下主要承重的两根悬挑梁的锚固段后部间横向焊接2000长160*8工字钢各三根，使得工字钢上部用架管同其上部框梁支顶（每组支顶三根并同整体架体拉接），以达到顶板和框梁整体受力，从而确保型钢梁的锚固牢固性。
4、悬挑支撑梁悬端上部横向焊接固定6根160×80×8mm工字钢按图2尺寸排列焊接，长度均为9000mm，形成外悬挑架体支撑平台
5、开始在悬挑平台上搭设牛腿及梁板模板支撑架体。
按图示立杆定位处搭设，每个混凝土牛腿底面积下搭设25根立杆，并采用直顶支撑，立杆纵横向间距控制在350mm以内，立杆裁成所需高度，不允许对接；剩余梁、板支撑架和外操作脚手架立杆均按图示搭设并搭设扫地杆。支撑架步距为1200mm，纵横搭设，牛腿下立杆顶端距牛腿底平面450mm，端部插加重可调支托（专人挑选最坚固的）（不超过200mm长），可调支托搭设2000×100×100mm纵向主龙骨5根，横向主龙骨7根，方龙骨上铺设1400×900×50mm木板梁底，用钢钉钉牢，同梁底一个平面的其它架体空洞处和第二次模板支设平台处满铺竹架板或木架板用于施工操作平台。
6、整个架体立面四周须搭设竖向剪力撑和上层、下层水平剪力撑，内外架体必须连贯搭设并同L、K轴框柱四面抱紧，每1.2m扣一道，每层共二道。
7、由于牛腿上平面尺寸为1700×2000mm且牛腿钢筋加工后外形尺寸比较大，绑扎施工困难，应同时搭设支撑架及外操作脚手架，南北两端操作架宽度为距牛腿外边缘1100mm，A区东、B区西操作脚手架宽度为距牛腿外边缘1500mm，保证绑扎钢筋的安全操作空间。操作架高度超过牛腿上平面1500mm。立杆、横杆和剪力撑搭设做法同支撑架，前端从悬挑梁2.5m处立斜支撑杆斜到牛腿底标高处保证3500mm宽，搭设外架后进行架板封底，密目网封闭立面，各施工平台处三面设置护腰栏杆。
8、悬挑平台搭设、固定完毕后植筋，先凿除牛腿根部悬挑混凝土梁位置原结构混凝土保护层，露出核心区柱、梁钢筋，尽量避免在打眼施工时损伤结构主筋，植筋上层为14ф28，下层为7ф28，两侧为6ф25。根据结构后锚固规范要求，钻孔用水钻打眼ф40，根据现场钢筋位置在植筋部位画好开孔位置，并甄别是否有原结构主筋挡路，如孔洞位置有原结构主筋，应根据现场调整植筋开孔位置，保证不能损伤框柱和梁主筋，植筋钻眼深度ф28为600mm，植筋长度为20d（560mm）；ф25钻眼深度420 mm，植筋长度为15d（375mm）；,38.64m标高处A、 B两区共植筋108根，植筋胶采用TLS—301高强型改性环氧树脂植筋胶（A+B双组份），现场两组施工队伍轮班施工，开孔、植筋不间断作业，严格按照植筋施工工艺标准施工。植筋完成后保证48h内不扰动钢筋，保证植筋质量。固化72h后进行植筋拉拔试验。植筋拉拔试验合格后，方可开始按照图纸设计绑扎柱、牛腿钢筋，保证绑扎施工质量。牛腿钢筋绑扎完毕后开始绑扎与牛腿相连的即A区13轴交K、L轴框柱、墙、梁和B区17轴交K、L轴框柱、剪力墙、梁钢筋。
9、牛腿横向采用20mm厚多层木板，根据牛腿形状，模板和混凝土均分两次施工，第一次施工为牛腿下部垂直段高度2300mm，长度1400mm，宽度900mm，次龙骨间距200mm，主龙骨80*50mm槽钢背靠背焊接中间留ф18短钢管，以便对拉螺杆穿过，双面固定完毕后，十字对穿ф15对拉螺杆，端头双螺帽拧紧，双面加钢垫片100*100*80mm.主龙骨竖向间距为500mm，第一次浇筑混凝土后在预留茬部位预留封顶固定模板的ф14号钢丝，在第二次支模板时进行封底，保证接茬部位无漏浆。
10、牛腿第一次浇筑混凝土前、模板支设完工并报监理单位验收合格后采用塔吊吊料斗进行浇筑，4个牛腿部位依次轮流浇筑，并及时振捣密实，保证浇筑质量，混凝土内加早强剂，快速提升牛腿下部混凝土的强度，降低第二次混凝土浇筑时支撑平台的承重压力，确保施工安全。
11、第一次浇筑混凝土完毕后开始支设上部剩余牛腿拉梁、顶板模板，做法同下部支撑作法，并及时支设加固9层结构柱、梁模板，第一次浇筑3天后方可浇筑上层剩余牛腿和9层结构柱、墙、梁、板混凝土，牛腿上平面按图纸设计预埋减震滑动支座下部预埋钢板。第二次浇筑牛腿混凝土时需将混凝土施工缝接缝部位表面松动石子及浮浆凿除，及时清洗，并清除积水，后浇带内无杂物时方可浇筑，浇筑时在施工缝上表面应先铺一层1～1.5cm厚同标号的砂浆，再浇注200～250厚混凝土并充分振捣密实方可继续浇筑。第二次浇筑连同9层结构柱、墙混凝土和剩余牛腿混凝土一次性浇筑完毕，及时振捣密实。为保证预埋件下混凝土密实，在预埋件加工时埋件中间切割ф100圆洞，混凝土浇筑到牛腿上平面时从埋件外侧和中间圆洞同时灌注混凝土并配合人工填塞密实，直至埋件所有排气孔溢出混凝土浆为止。为保证牛腿平台上部9层上翻梁板混凝土浇筑质量，在牛腿顶标高混凝土浇筑完毕后4～5h内混凝土初凝（商品混凝土最大初凝时间为6h）以前掌握合适时间（牛腿上平面混凝土达到一定的稠度）进行浇注剩余9层结构梁、板混凝土。
12、由于牛腿混凝土体积较大，内部水化热和外表面（受外温度影响）内外温差可能超过25℃。为减少温差，避免内外收缩不均匀产生内部裂缝，混凝土浇筑后应及时用薄膜覆盖措施降低内外温差。裂缝的主要原因是收缩，所以施工过程中采用分层循环散热浇灌，并加强后保温养护措施。为了精确了解混凝土内外温差值，在混凝土浇筑时用500长ф20PVC管单面封堵插入牛腿混凝土中部（牛腿第一次浇筑中部插一根，第二次浇筑中部插一根），每次混凝土浇筑后由专人进行测温，并做好记录，温差超过25℃时采取有效的保温措施，可用工程布覆盖。牛腿混凝土拆模应尽可能延迟，拆模后12小时内对混凝土进行浇水养护。
13、11层结构牛腿施工架体参照上述模板支撑架体体系，取消悬挑部分，采用从9层牛腿顶搭设满堂脚手架、牛腿下部支撑立杆以保证每个单体牛腿下模板加固体系相同，外防护脚手架做法参照主体外悬挑脚手架施工。
四、连廊钢结构安排专业资质施工班组进行施工。
五、注意事项：
1、所有架体使用材料必须满足规范要求，整体架体搭设必须满足扣件式钢管脚手架安全技术规程。
2、节点处做法必须按照附图和1-1剖面图施工，施工期间有疑问应及时与参建方沟通，保证施工安全。
3、整体方案施工完毕后需经总公司组织技术人员验收，评价，提出问题及时整改，整改完毕后报请建设、监理单位验收，通过验收后方可组织混凝土浇筑施工。
4、由于牛腿支撑为悬挑支撑，牛腿施工前应做好标高测量工作，并在相邻混凝土柱上画好标高控制线，混凝土浇筑施工期间，需安排专人负责安全监测和标高测量控制工作，有情况立即停止浇筑并及时通知项目部采取相应措施，确定无安全隐患后方可继续施工，保证施工人员安全和结构质量安全。
六、安全及环保措施
1、为了加快牛腿施工进度，避免不利天气对混凝土浇筑质量的影响，在牛腿施工时上部搭设防雨棚。风力超过6级时停止牛腿所有工序施工。
2、对牛腿下部D区屋顶13-16轴交J-N区域进行围护，并拉警戒线，杜绝人员进入，入口处及现场所有危险作业区域要挂安全生产宣传画、标语、安全危险标牌，提醒工人注意安全。
3、施工前需进行各工种的安全技术交底，交底内容要有针对性，不可泛泛而谈，针对重点问题提出重点可靠的防护措施，并明确相关责任人。
4、任何人进入现场区域必须戴好安全帽，不准穿拖鞋、高跟鞋或赤脚。从事高空作业时应系好安全带。
5、夜间施工，现场周围大灯打开，配合使用手把照明灯，不得擅自拉线，要由专业电工操作。
6、在使用振捣棒过程中，尽可能避免集中振捣，降低噪音污染。
7、脚手架的构配件质量与搭设质量应根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）进行检查验收，合格后方准使用。
8、支撑架搭设期间，项目专职质检员、安全员必须在现场旁站监督。支撑架必须严格按照施工方案搭设，对于悬挑梁的位置、预埋件的位置和标高、剪刀撑、连墙件的设置等关键部位必须重点检查。
9、支撑架搭设标准：横平竖直、连接牢固、底脚着实、层层拖牢、支撑挺直、通畅平坦、安全设施齐全、牢固。
10、支撑架主要受力杆件，如立杆、大横杆、小横杆和剪刀撑等在同一建筑立面内必须使用同一材质的材料。
11、支撑架搭设工必须具备中华人民共和国国家标准《特殊作业人员安全技术考核管理规则》（GB5306）要求的条件，经培训考核合格、体检后方可上岗。
12、架子工必须熟悉脚手架安全操作规程，严格按规程的要求搭设，在搭设施工中必须戴安全帽、系安全带、穿防滑鞋。
13、支撑架主节点处的纵、横向水平杆，纵、横向扫地杆和连墙件等构架严禁随意拆除，违者从严论处。
14、支撑架拆除应专人负责指挥，拆除前必须进行全面检查加固，拆除时应设围栏，指定专人警戒；拆除应自上而下进行，做到一步一清，严禁上下同时拆除，拆除的材料不准从高处抛掷。
15、施工现场必须健全检查维修管理制度，均应有专人负责监视保养，并做好例保记录，要健全支撑架的巡视值班制度，强风期间要加强检查，发现安全隐患立即采取加固措施。

山西建筑工程（集团）总公司
太原华泰医院综合医疗楼项目
2012年07月25日
