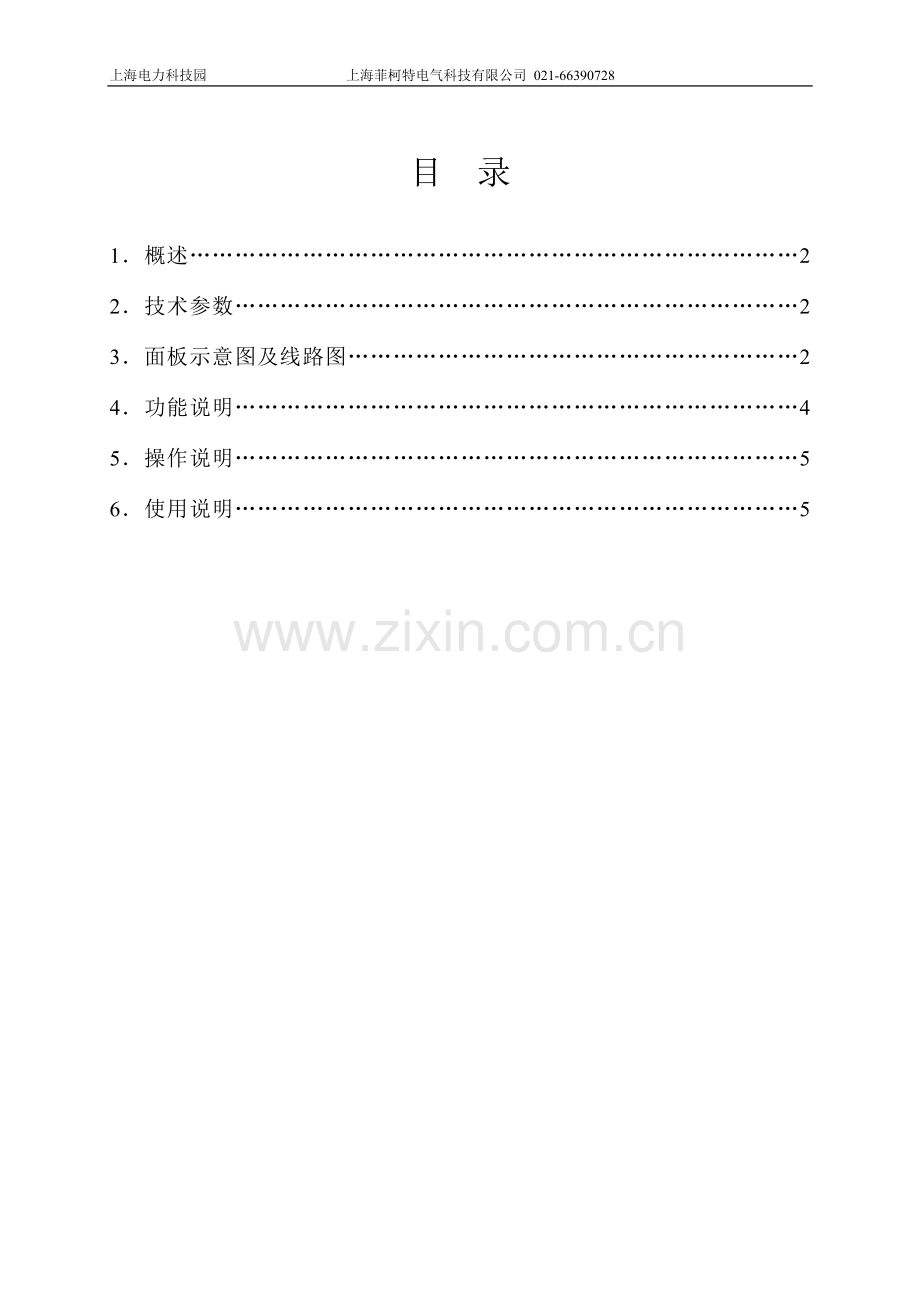

目 录
1．概述………………………………………………………………………2
2．技术参数…………………………………………………………………2
3．面板示意图及线路图……………………………………………………2
4．功能说明…………………………………………………………………4
5．操作说明…………………………………………………………………5
6．使用说明…………………………………………………………………5

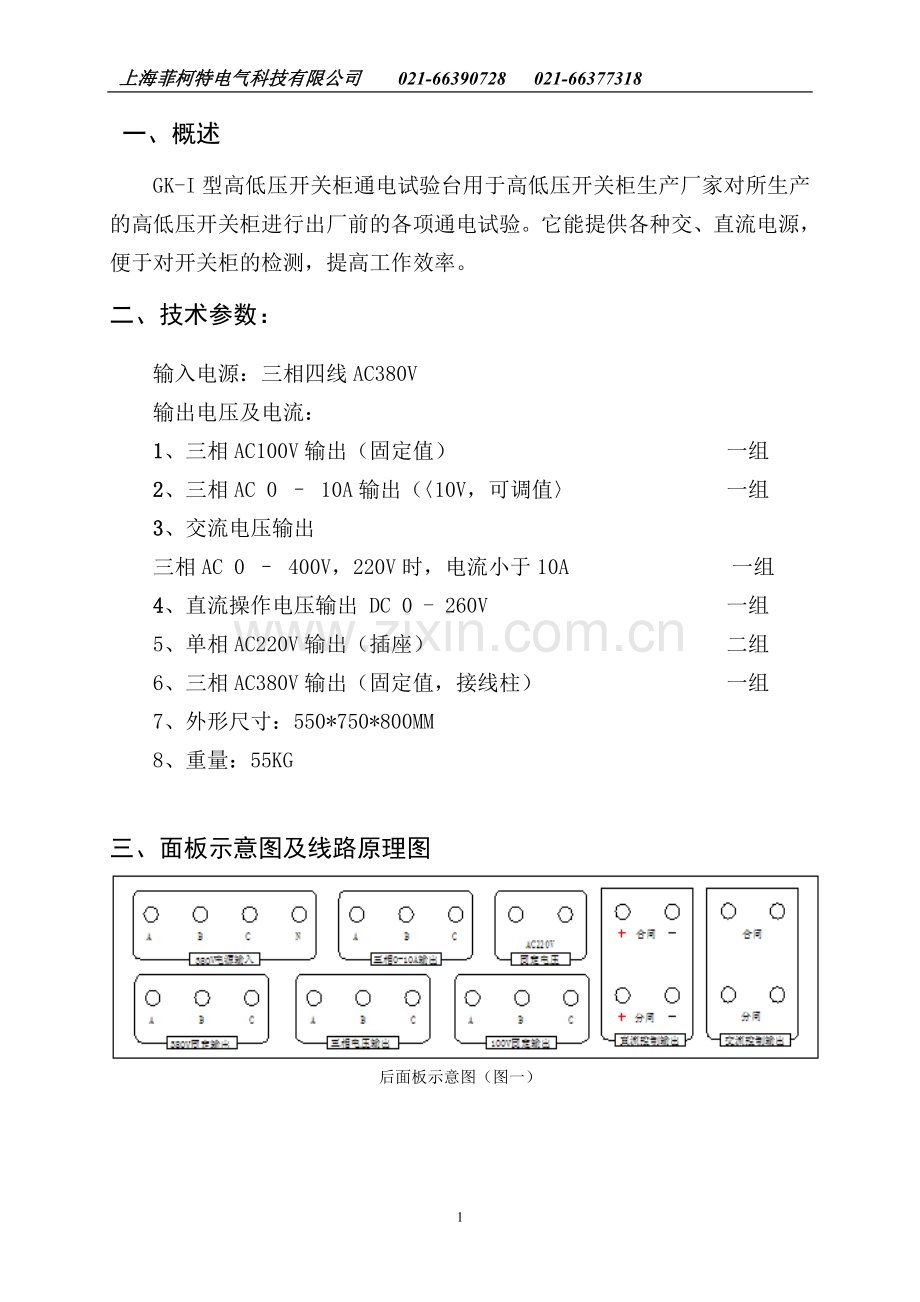

一、概述
GK-I型高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
二、技术参数：
输入电源：三相四线AC380V
输出电压及电流：
1、三相AC100V输出（固定值） 一组
2、三相AC 0 – 10A输出（〈10V，可调值〉 一组
3、交流电压输出
三相AC 0 – 400V，220V时，电流小于10A 一组
4、直流操作电压输出 DC 0 - 260V 一组
5、单相AC220V输出（插座） 二组
6、三相AC380V输出（固定值，接线柱） 一组
7、外形尺寸：550*750*800MM
8、重量：55KG

三、面板示意图及线路原理图

后面板示意图（图一）

前面板示意图（图二）

前面板示意图（图四）

前面板示意图（图五）

四、功能说明
1、技术参数中2、3、4、项分别由独立的接触器控制，输出线接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。
最好每次只能有一组电源输出工作。
2、技术参数中1、5 、 6项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。
3、图二中的“三相电压转换”是用来控制图四中的“三相电压指示”的。“三相电压指示”分别指示的是Uab,Ubc,Uca的三相电压；图二中“三相电流转换”与“OFF、36V、48V、110V、220V为LTGK-II中使用，在LTGK-I系列中为空接点，没有作用。用户若需要，请提前向我公司说明，已方面我公司人员按照您的要求定做。
4、图二中的“交流电压指示”和“直流电压指示”分别为交流控制系统和直流控制系统总的电压指示表。图四中的数字“0、1、2、3、4”中，“0”表示该系统供电正常，“1、3”为合闸指示；“2、4”为分闸指示信号灯。

五、操作说明
以检验单相交流电压表为例：
1、 接通输入电源AC380V
2、 检查并确认接线是否，接通总电源开关
3、 将调压器回零，并按“合闸“扭，
4、 再按面板上交流操作电压的“合闸”扭
5、 缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。
6、 试验完毕后，先按面板上交流操作电压的“分闸“扭。然后，断开总电源开关
六、使用说明：
1、 接通三相四线AC380V
2、 将输出DC260V接至负载
3、 将输出调节旋扭逆时针旋转至零位。
4、 检查并确认接线无误
5、 将电源开关闭合
6、 缓慢调节输出调节旋扭，将电压升起到达合适值。
7、 试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。
