芦台四中—磁场对电流的作用

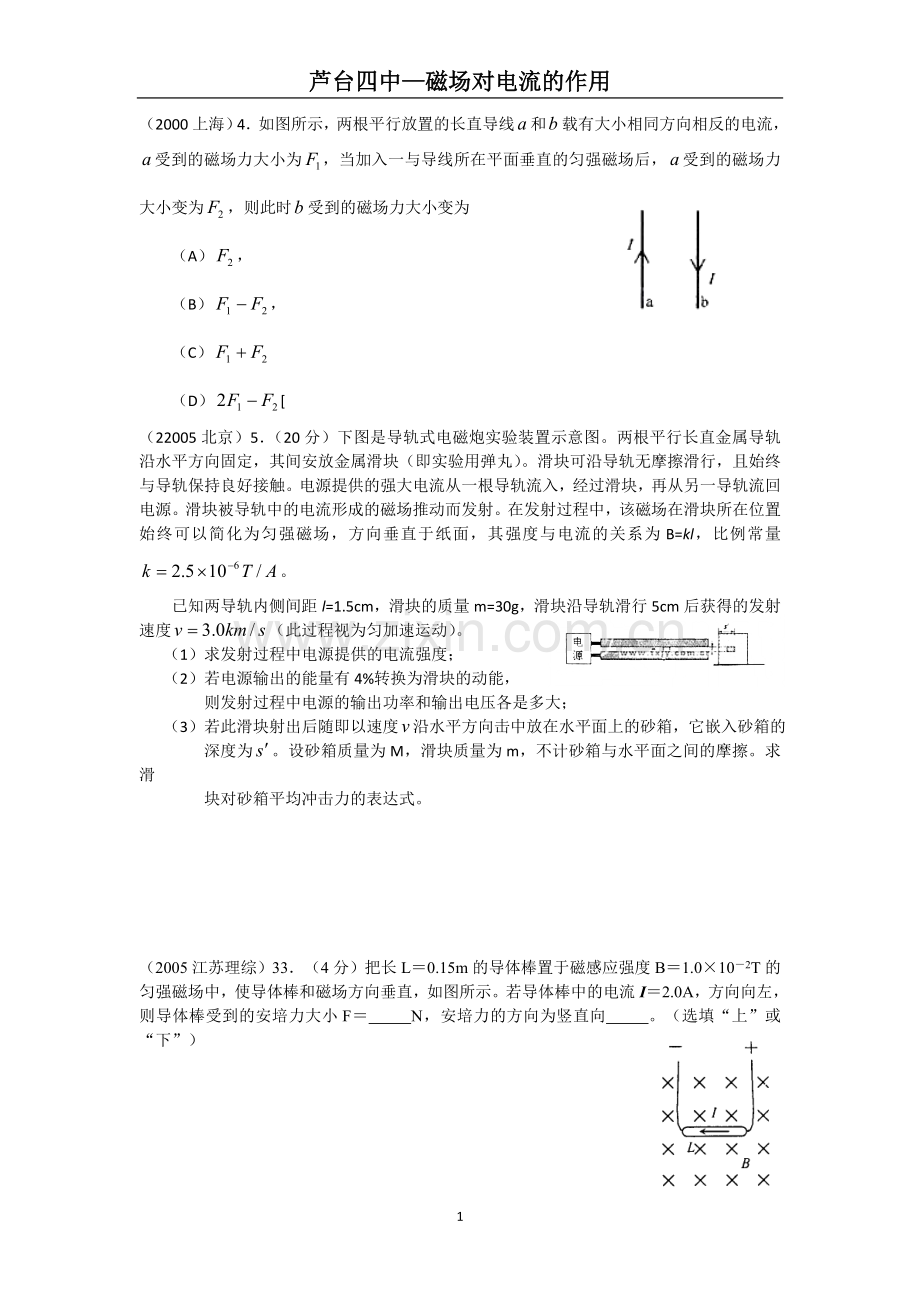

（2000上海）4．如图所示，两根平行放置的长直导线和载有大小相同方向相反的电流，受到的磁场力大小为，当加入一与导线所在平面垂直的匀强磁场后，受到的磁场力大小变为，则此时受到的磁场力大小变为
（A），
（B），
（C）
（D）[
（22005北京）5．（20分）下图是导轨式电磁炮实验装置示意图。两根平行长直金属导轨沿水平方向固定，其间安放金属滑块（即实验用弹丸）。滑块可沿导轨无摩擦滑行，且始终与导轨保持良好接触。电源提供的强大电流从一根导轨流入，经过滑块，再从另一导轨流回电源。滑块被导轨中的电流形成的磁场推动而发射。在发射过程中，该磁场在滑块所在位置始终可以简化为匀强磁场，方向垂直于纸面，其强度与电流的关系为B=kl，比例常量。

已知两导轨内侧间距l=1.5cm，滑块的质量m=30g，滑块沿导轨滑行5cm后获得的发射速度（此过程视为匀加速运动）。
（1）求发射过程中电源提供的电流强度；
（2）若电源输出的能量有4%转换为滑块的动能，
则发射过程中电源的输出功率和输出电压各是多大；
（3）若此滑块射出后随即以速度沿水平方向击中放在水平面上的砂箱，它嵌入砂箱的
深度为。设砂箱质量为M，滑块质量为m，不计砂箱与水平面之间的摩擦。求滑
块对砂箱平均冲击力的表达式。

（2005江苏理综）33．（4分）把长L＝0.15m的导体棒置于磁感应强度B＝1.0×10－2T的匀强磁场中，使导体棒和磁场方向垂直，如图所示。若导体棒中的电流I＝2.0A，方向向左，则导体棒受到的安培力大小F＝ N，安培力的方向为竖直向 。（选填“上”或“下”）

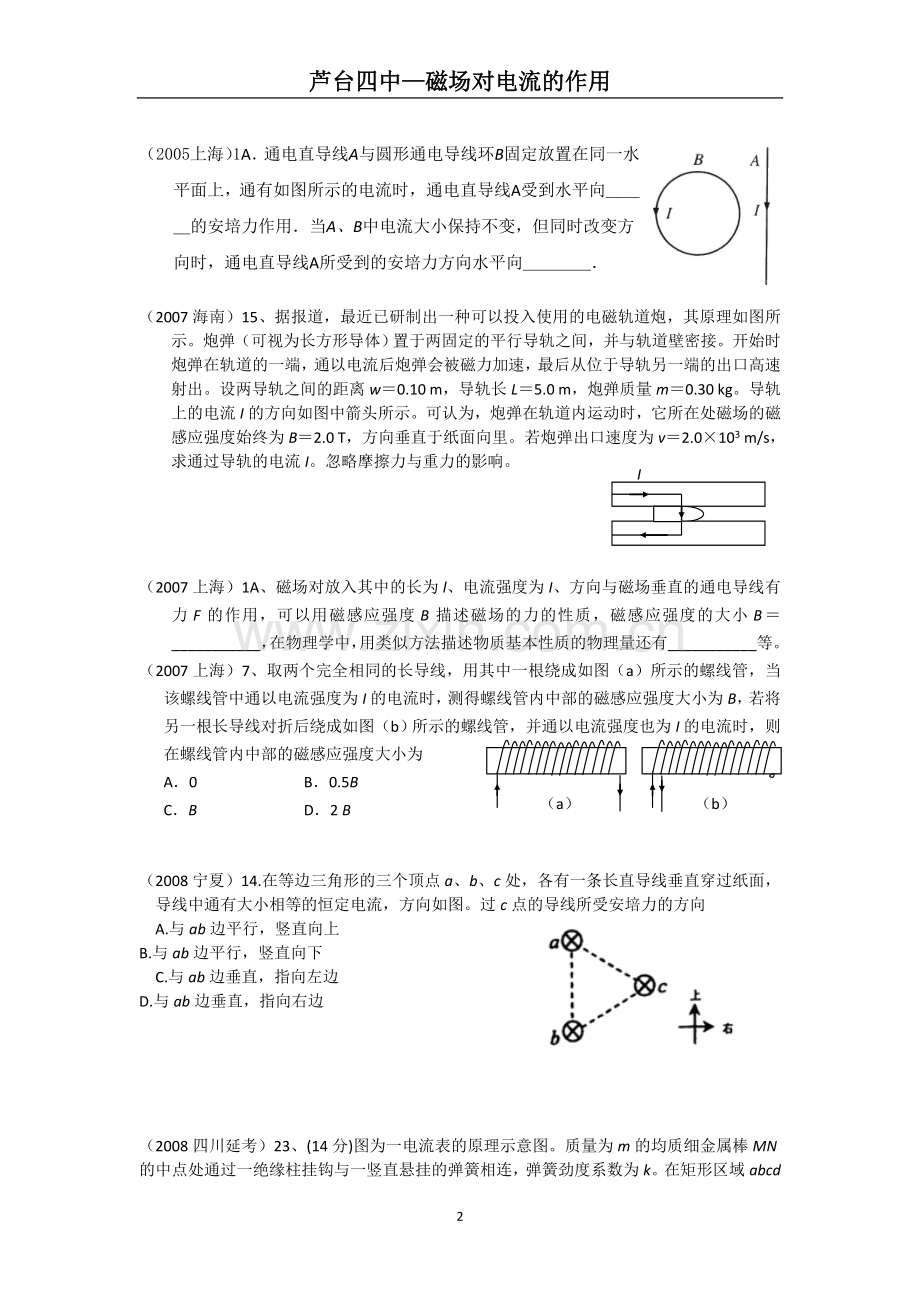

（2005上海）1A．通电直导线A与圆形通电导线环B固定放置在同一水平面上，通有如图所示的电流时，通电直导线A受到水平向＿＿＿的安培力作用．当A、B中电流大小保持不变，但同时改变方向时，通电直导线A所受到的安培力方向水平向＿＿＿＿．

I
（2007海南）15、据报道，最近已研制出一种可以投入使用的电磁轨道炮，其原理如图所示。炮弹（可视为长方形导体）置于两固定的平行导轨之间，并与轨道壁密接。开始时炮弹在轨道的一端，通以电流后炮弹会被磁力加速，最后从位于导轨另一端的出口高速射出。设两导轨之间的距离w＝0.10 m，导轨长L＝5.0 m，炮弹质量m＝0.30 kg。导轨上的电流I的方向如图中箭头所示。可认为，炮弹在轨道内运动时，它所在处磁场的磁感应强度始终为B＝2.0 T，方向垂直于纸面向里。若炮弹出口速度为v＝2.0×103 m/s，求通过导轨的电流I。忽略摩擦力与重力的影响。

（2007上海）1A、磁场对放入其中的长为l、电流强度为I、方向与磁场垂直的通电导线有力F的作用，可以用磁感应强度B描述磁场的力的性质，磁感应强度的大小B＝___________，在物理学中，用类似方法描述物质基本性质的物理量还有___________等。
（2007上海）（a）
（b）
7、取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为
A．0 B．0.5B
C．B D．2 B

（2008宁夏）14.在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。过c点的导线所受安培力的方向
A.与ab边平行，竖直向上
B.与ab边平行，竖直向下
C.与ab边垂直，指向左边
D.与ab边垂直，指向右边

（2008四川延考）23、(14分)图为一电流表的原理示意图。质量为m的均质细金属棒MN的中点处通过一绝缘柱挂钩与一竖直悬挂的弹簧相连，弹簧劲度系数为k。在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外。与MN的右端N连接的一绝缘轻指针可指示标尺上的读数，MN的长度大于，当MN中没有电流通过且处于平衡状态时，MN与矩形区域的cd边重合；当MN中有电流通过时，指针示数可表示电流强度。
(1)当电流表示为零时，弹簧伸长多少？(重力加速度为g)
d
M
N
a
b
c
0
(2)若要电流表正常工作，MN的哪一端应与电源正极相接？
(3)若k=2.0N/m，=0.20m，=0.050m，B=0.20T，此电流表的量程是多少？(不计通电时电流产生的磁场的作用)
(4)若将量程扩大2倍，磁感应强度应变为多大？

（2009海南）2．一根容易形变的弹性导线，两端固定。导线中通有电流，方向如图中箭头所示。当没有磁场时，导线呈直线状态：当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是

（2009全国1）17.如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。线段ab、bc和cd的长度均为L，且。流经导线的电流为I，方向如图中箭头所示。导线段abcd所受到的磁场的作用力的合力
A. 方向沿纸面向上，大小为
B. 方向沿纸面向上，大小为
C. 方向沿纸面向下，大小为
D. 方向沿纸面向下，大小为

（2009重庆）19.在题19图所示电路中，电池均相同，当电键S分别置于a、b两处时，导线与
，之间的安培力的大小为、，判断这两段导线（ ）
A.相互吸引，＞
B.相互排斥，＞
C.相互吸引，＜
D.相互排斥，＜
